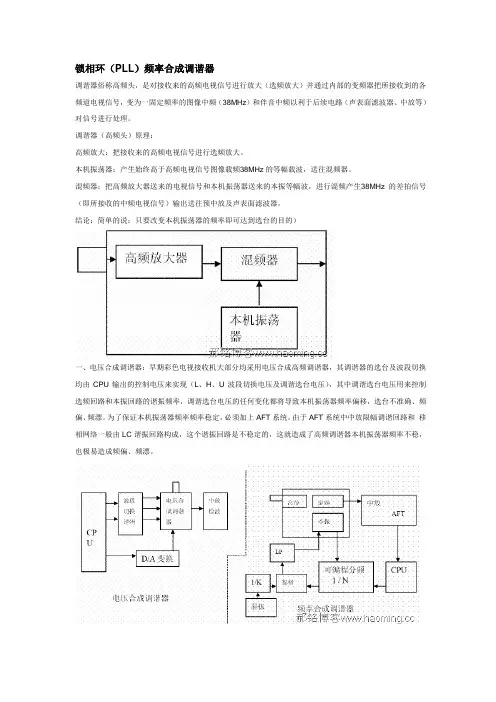

锁相环（PLL）频率合成调谐器

调谐器俗称高频头，是对接收来的高频电视信号进行放大（选频放大）并通过内部的变频器把所接收到的各频道电视信号，变为一固定频率的图像中频（38MHz）和伴音中频以利于后续电路（声表面滤波器、中放等）对信号进行处理。

调谐器（高频头）原理：

高频放大：把接收来的高频电视信号进行选频放大。

本机振荡器：产生始终高于高频电视信号图像载频38MHz的等幅载波，送往混频器。

混频器：把高频放大器送来的电视信号和本机振荡器送来的本振等幅波，进行混频产生38MHz的差拍信号（即所接收的中频电视信号）输出送往预中放及声表面滤波器。

结论：简单的说：只要改变本机振荡器的频率即可达到选台的目的）

一、电压合成调谐器：早期彩色电视接收机大部分均采用电压合成高频调谐器，其调谐器的选台及波段切换均由CPU输出的控制电压来实现（L、H、U波段切换电压及调谐选台电压），其中调谐选台电压用来控制选频回路和本振回路的谐振频率，调谐选台电压的任何变化都将导致本机振荡器频率偏移，选台不准确、频偏、频漂。为了保证本机振荡器频率频率稳定，必须加上AFT系统。由于AFT系统中中放限幅调谐回路和 移相网络一般由LC谐振回路构成，这个谐振回路是不稳定的，这就造成了高频调谐器本机振荡器频率不稳，也极易造成频偏、频漂。

二、频率合成调谐器

1、频率合成的基本含义：是指用若干个单一频率的正弦波合成多个新的频率分量的方法（频率合成调谐器的本振频率是由晶振分频合成的）。

频率合成的方法有很多种。下图为混频式频率合成器方框图

以上图中除了三个基频外还有其“和频”及“差频”输出（还有各个频率的高次谐波输出）。

输出信号的频率稳定性由基准信号频率稳定性决定，而且输出信号频率误差等于各基准信号误差之和，因此要想减少误差除了要提高基准信号稳定度之外还应减少基准信号的个数。

2、锁相环频率合成器：

其方框图类似于彩色电视接收机中的副载波恢复电路，只是在输入回路插入了一个基准信号分频器（代替色同步信号输入）而在反馈支路插入一个可编程分频器（代替900移相）。当环路锁定时存在如下关系：

标题：MATLAB中的PLL锁相环原理

一、介绍PLL锁相环的概念

PLL（Phase-Locked Loop）锁相环是一种常用的控制系统，广泛应用于通信系统、数字信号处理和电力系统等领域。它通过比较输入信号与本地参考信号的相位差，实现对输入信号的精确跟踪和同步。在MATLAB中，我们可以通过编写代码来模拟PLL锁相环，并深入理解其工作原理。

二、PLL锁相环的基本结构

PLL锁相环由相位比较器、低通滤波器、VCO（Voltage-Controlled

Oscillator）和分频器等组成。它的基本结构如下：

1. 相位比较器：用于比较输入信号和本地参考信号的相位差，并产生控制电压。

2. 低通滤波器：将相位比较器输出的控制电压进行滤波，去除高频噪声，得到稳定的调节电压。

3. VCO：根据低通滤波器输出的调节电压，调节其输出频率，实现对输入信号的跟踪。

4. 分频器：将VCO输出的信号进行分频，得到本地参考信号，用于与输入信号进行比较。

三、PLL锁相环的工作原理

PLL锁相环的工作过程可以分为锁定和跟踪两个阶段。

1. 锁定阶段：在初始时刻，输入信号的频率与VCO的输出频率不同步。相位比较器会检测到二者之间存在相位差，产生相应的控制电压，通过低通滤波器传递给VCO。VCO根据控制电压，调节其输出频率，使其逐渐与输入信号频率同步，最终达到锁定状态。

2. 跟踪阶段：一旦锁定完成，PLL锁相环会持续监测输入信号的频率变化，并调节VCO的输出频率，确保其始终与输入信号同步。低通滤波器起到平稳调节的作用，使得VCO的输出频率能够迅速跟随输入信号的变化。

四、MATLAB中的PLL锁相环模拟

在MATLAB中，我们可以利用Simulink工具箱来建立PLL锁相环的模型，并进行仿真分析。我们需要使用Simulink中的基本模块，如正弦波源、相位比较器、低通滤波器、VCO和分频器等，按照PLL锁相环的基本结构进行搭建。

锁相环的作用是什么_锁相环的主要作用_什么是锁相环

锁相环（Phase-Locked Loop，简称PLL）是一种电子电路，主要用于跟踪、稳定和控制输入信号的频率、相位和振幅。它通常由一个相位比较器、一个低通滤波器和一个产生可控频率和相位的振荡器组成。

锁相环的主要作用是实现时钟信号的频率合成、频率/相位/振幅调整和信号同步。在数字系统中，时钟信号是非常重要的，它用于同步各个组件的操作，确保数据的准确传输和处理。锁相环可以将输入信号的频率倍频或分频，产生一个稳定的时钟信号。

具体来说，锁相环的主要作用包括：

1.频率合成：锁相环可以通过将输入信号的频率倍频或分频来产生一个与之相关且稳定的输出频率。这在通信、音频、视频等领域中非常重要，可以实现对信号的精确控制和处理。

2.频率调整：锁相环可以根据需要动态调整输出频率，实现对信号频率的精确控制。这在调频广播、无线通信等领域中广泛应用，可以确保信号的稳定性和可靠性。

3.相位调整：锁相环可以实现相位的精确调整，使得不同信号之间的相位关系保持一致。这在音频、视频信号的处理以及通信系统中非常重要，可以避免信号之间的相位失配和传输错误。

4.振幅调整：锁相环还可以实现对信号振幅的调整，使得输出信号的幅度能够与需要的要求匹配。这在放大器、滤波器等电子设备中常常使用，可以保证信号的正确放大和处理。 5.信号同步：锁相环可以将输入信号的相位与输出信号的相位进行同步，使得信号的时序保持一致。这在通信和数字系统中非常重要，可以确保各个组件的操作步调一致，避免信号的漂移和失真。

总之，锁相环通过控制振荡器的频率和相位，以及通过比较器和滤波器的反馈机制，实现对输入信号的精确跟踪和稳定控制。它在各种电子设备和系统中起到非常重要的作用，保证了信号的稳定性、准确性和可靠性。

pll锁相环的公式

PLL锁相环是一种广泛应用于通信、计算机、控制等领域的电子设备，它的作用是将输入信号的频率锁定到参考信号频率上。在PLL锁相环的设计中，计算PLL锁相环的公式是非常重要的，因为它能够推导出PLL锁相环的相关参数，从而影响其性能和稳定性。本文将详细介绍PLL锁相环的公式及其应用。

一、 PLL锁相环基本原理

PLL锁相环是一种基于反馈的电子电路，可以将不同频率的信号锁定在一个稳定的参考信号上。PL锁相环由三部分组成：比较器、低通滤波器和可变频率振荡器（VCO）。比较器将输入信号和参考信号进行比较，输出的误差信号经过低通滤波器滤波后控制VCO的频率，以使得VCO的输出频率与参考信号的频率同步。

二、PLL锁相环的公式

在PLL锁相环中，有以下基本参数：

1. 相位差（Phase difference），用

$\Delta\phi$ 表示。它表示输入信号和参考信号的相位差，即两个信号的相位差。

2. 频率差（Frequency difference），用 $\Delta

f$ 表示。它表示输入信号和参考信号的频率差，即两个信号的频率之差。 3. 循环误差（Loop error），用 $\delta$ 表示。它表示输出信号的相位与参考信号的相位差。

根据上述参数，PLL锁相环的公式如下：

$$\delta = K_v\Delta f$$

其中$K_v$是VCO的增益，即输出频率随输入电压的变化率。它通常用Hz/Volts或MHz/Volts表示。

需要注意的是，上述公式中的单位应该保持一致。例如，如果频率单位是kHz，那么增益单位应该是kHz/Volts。

三、PLL锁相环的应用

PLL锁相环在通信、计算机、控制等领域都有广泛的应用。例如：

1. 频率合成器：通过PLL锁相环将输入信号锁定到参考信号的频率上，然后使用倍频器或分频器将输出信号的频率调整到所需要的频率，从而实现频率合成。
