. . 实习报告

实习性质： 《通信电工》课程实习

学生姓名： xxx

专业班级： xxx

指导教师： 唐丽均、李世鸿

实习时间： 2014年6月9日- 2014年6月13日

实习地点： 四教学楼4206

重庆工程职业技术学院

. . 学 生 实 习 考 核 表

学生姓名 专业班级 指 导 教 师

xxx xxx 唐丽均、李世鸿

实习时间 2014年6月9日- 2014年6月13日

实习地点 四教学楼4206

实习名称 《通信电工》课程实习

自我总结 在实训过程遵守纪律.工作态度端正.听从安排.自主完成了实习的所有内容.在实习过程中虽遇到一些问题但是在同学和老师帮助下解决了.也能帮助他人解决实习中的问题。

在实习前做好个人计划.秩序的完成各项任务.达到预期的效果.保证了质量和效率.同时在实习中学习很多东西.也全锻炼了自己.经过了不懈的努力.使实践能力,专业知识.都有了长足的进步。

在专业知识.实践能力方面.我努力的学习硬件技术和架构知识.阅读大量资料.实践能力和动手能力也有了很大的提高.独立解决在平时练习过程中的问题。

指导教师

意见

实习单位

意见并盖章

（院内实习由系签署）

考核等级

. . 目录

1 实习目的................................................................... 1

2 实习概况................................................................... 1

1 收音机说明书

目录

一、 产品概述……………………………1

二、 技术参数……………………………2

三、 安装说明……………………………3

四、 面板及使用说明…………………...11

五、 注意事项……………………………12

2 一、 产品简介

本产品是一款能将天线接收到的高频电台信号，经过检波电路还原成音频信号，送到扬声器变成音波的电子产品。

产品内部主要由输入回路、变频电路、中放电路、检波电路以及放大电路组成。

电台发出的高频信号由天线接收，送到输入回路中，与本机本振电路产生的高频信号经过混频后得到一个固定的中频信号（465kHz），信号再由多级中放电路对信号进行放大，当经过检波电路时，将中频信号中的音频信号分检出来，再由后级的放大电路对音频信号进行放大，最后驱动扬声器将音频信号输送出来。

产品利用两只二极管正向压降稳压电路，稳定从变频、中频到低放的工作电压，不会因为电池电压降低而影响接收灵敏度，使收音机仍能正常工作，本产品具有输出信号稳定，外观精致，体积小巧，便于携带等优点。

3 二、 技术指标

频率范围：525~1605kHz

中频频率：465kHz

灵敏度：≤1.5ｍＶ／m 26dB S／N

选择性：≥20dB ±9kHz

扬 声 器：0.5W 8Ω

输入电压：DC3V（两节5号电池）

静态电流：无讯号＜20mA

输出功率：≥180mW 10%失真度

体 积：122×67×26

4

三、 安装说明

1， 元器件的准备

根据元器件清单清点所有元器件，并用万用表粗测元器件的质量好坏。元件如下：

（1）13个电阻

（2）10个元片电容

（3）4个电解电容

（4）3个二极管

（5）7个三极管

（6）4个中周

（7）2个变压器

（8）1个双联CBM电容

（9）1个电位器

（10）1套磁棒线圈和磁棒支架

（11）1个调谐盘

（12）1个电位盘

（13）1个周率板

1 收音机技术文件

一、 工作原理说明……………………………………….2

1.1功能简介…………………………………………2

1.2电路框图…………………………………………2

1.3模块功能介绍……………………………………3

二、印刷电路板……………………………………..5

2

一、 工作原理说明

1， 功能简介

本产品能将电台发射的高频信号通过输入回路、混频电路、中放电路，检波电路，以及放大电路还原成音频信号。

2， 电路框图

图1：电路框图

3 3，模块功能介绍

R1100kR22kR3200R420kR5150R662kR751R81kR9680R1051kR111kR12220R1324kYB1C2E3V19018GV29018HV39018HV49018HV59013HV69013HV79013HC2223C3223C5223C6223C7223C8223C9223C11223C12223C44.7uFC104.7uFC14100uFC15100uFD1IN4148D2IN4148D3IN4148CBM22311332244556677B2443322551166B4443322551166B51122334455B64455112233B7W5kC13223B3B1TRANS1VCC

图2：电路原理图

（1） 输入回路

输入回路又称调谐回路，作用是从天线上接收到的各种高频信号中 选择出所需要的电台信号并送到变频级变频电路；

（2）变频电路

变频电路由本振电路和混频器组成，其作用是将输入的回路输入的高频信号与本振电路产生的振荡信号送入混频器进行混合，得到一个固定的中频信号（465kHz）；

（3）中放电路

4 中放电路作用是通过两级中放将混频后所获得的中频信号进行放大，并送入检波电路；

（2） 检波电路

检波电路作用是将中频信号中的音频信号分检出来，并送入下一级中。在检波过程中，除产生了所需的音频信号之外，还产生了反映了输入信号强弱的直流分量， 由检波电容之一 C7 两端取出后， R8、 组成的低通滤波器滤波后，

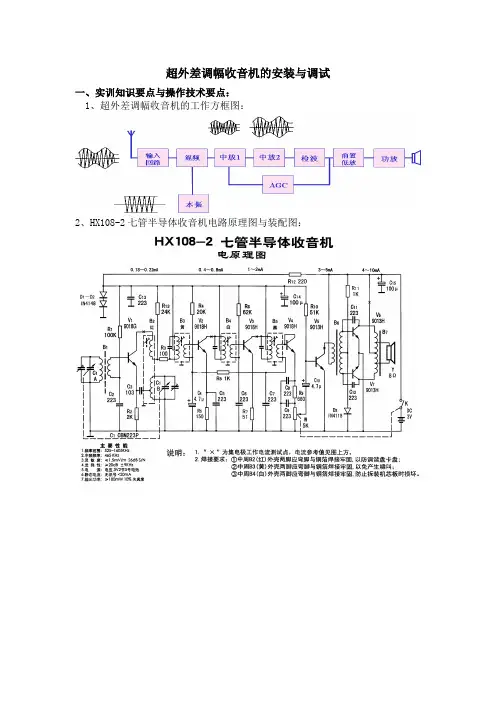

超外差调幅收音机的安装与调试

一、实训知识要点与操作技术要点：

1、超外差调幅收音机的工作方框图：

2、HX108-2七管半导体收音机电路原理图与装配图：

3、HX108-2七管半导体收音机电路工作原理：

（1）、输入回路：输入回路也叫调谐回路，它由磁棒天线、调谐线圈和C1-A 组成。磁棒具有聚集无线电波的作用，并在变压器B1 的初级产生感应电动势；同时也是变压器B1 的铁芯。调谐线圈与调谐电容C1-A 组成串联谐振电路,通过调节C1-A，使串联谐振回路的谐振频率与欲接收电台的信号频率相同，这时，该电台的信号将在串联谐振回路中发生谐振，使B1 初级两端产生的感生电动势最强，经B1 耦合，将选择出的电台信号送入变频级电路。由于其它电台的信号及干扰信号的频率不等于串联谐振回路的谐振频率，因而在B1 初级两端产生的感生电动势极弱，被抑制掉，从而达到选择电台的作用。对调谐回路要求效率高、选择性适当、波段覆盖系数适当，在波段覆盖范围内电压传输系数均匀。

（2）、变频级：变频级是由一只晶体管V1同时起本振和混频作用的自激式变频电路。它的作用是把所接收的已调高频信号与本级振荡信号进行变频放大，得到465kHz 固定中频。它由变频电路、本振电路和选频电路组成。

变频电路是利用了三极管的非线性特性来实现混频的作用，因此变频管静态工作点选得很低，让发射结处于非线性状态，以便进行频率变换。由输入调谐回路选出的电台信号f1 经B1 耦合进入变频放大器V1 的基极，同时本振电路的本振信号f2（f2＝f1＋465kHz）经C3 耦合进入混频放大器V1 的发射极，f1 与f2 在混频放大器V1 中实现混频，在V1 集电极输出得到一系列新的混频信号，其中只有f2－f1＝465kHz 的中频信号可以通过B3 中周的选频电路（并联谐振）并得到信号放大，其他混频信号被抑制掉。

本振电路是一个共基极自激振荡电路,B2 的初级线圈与C1-B 组成并联谐振回路，经V1 放大的本振输出信号通过B2 次级耦合到初级，形成正反馈，实现自激振荡，得到稳幅的f2 本振信号。本振信号频率f2 与预接收信号频率f1 是通过双联可调电容C1 来实现频率差始终保持为465kHz。
