家庭装修电路设计标准

家庭装修中强电回路设计以及电线空开配套

再谈这个之前，我们先来学习2个基本的初中物理公式：

功率=电压*电流 铜心电线负荷=电压*系数安培*横切面积（这个系数安培粗略点说应该在大约5--10安培之间，空气中为10左右，直接水泥坐死5左右，在线管中根据空间多少多在6--8之间）。

实际上我们在家庭装修中，基本上电线空开配套以及回路分配大的原理都是从这2个基本物理公式中出来的，很简单，布线真正难的是出了疑难问题如何简单的分析判断，可惜的是，在我们目前市场现状下，99%以上的家装电工和 装饰公司材料商都是凭所谓的经验和习惯去判断，哎。不能说不是我们这个行业中的一个悲哀，包括我自己的很多员工，有时候也觉得很丢人，很多顾客看我的帖子都学会了的一些知识，他们有些人还没有学会，只是背会（当然，实际操作他们还是强很多），队伍不好带啊。

我们再来看看现在一般有那些回路的分配方法：

1.少回路多串联方式。这类方法很古老了，主要特点是极度省线，缺点是电线负荷过大，老化严重，一个出问题，全部出问题。所以，目前这种布线方式已经被淘汰，基本在农村还在这样用。

2.多回路按房间布线。这个方式现在也在运用，不过不是主流，主要特点是比较省线和省工，缺点是一个房间里有大功率的电器，小功率的电器，空开配备必须按大的配，出了问题就有一定的安全隐患。主线长期使用老化较快。

3.多回路按功能布线。这个方式是目前市场上的主流布线方式。优点很多，当然，缺点就是多花线多花工。

4.没有分配的乱布和以多回路按功能布线为主导，结合具体情况，不违背原则的灵活处理。前者是不行的，后者是可以的。

那么，我们就运用上面的2个公式和家装功能分配以及方便性和安全性结合，来看看家装如何配比比较好（对于电线负荷，我的计算原则是超过总负荷的1.5倍就可以了，超得太多也是浪费，就算你有钱，浪费国家宝贵的资源也是不对的，呵呵）：

一。空调类。

1。客厅大空调。这个一般采取单独回路方式，很多人有误区，认为非要6平方的电线，这个是不对的，我们来计算计算4平方的电线最大负荷是多少？4*220*6（保险起见，我们系数算低点）=5280。一般客厅大空调多少瓦，呵呵。3000多吧？是不是已经很保险了？当然，你家的客厅很大，买的啥子大4P大5P的你还是用6个的电线哈。

居家电路改造设计电路改造注意事项

电路改造次序

1、开槽：事先规划好电路的走向，和水路一样遵从横平竖直的原则，并将开关插座的底盒预埋在相应的位置处。除去一些特别的开关、插座的位置，一般插座离地30厘米左右，开关离地120厘米到150厘米左右，同一空间的开关或是插座，要保持在同一水平线上。

2、埋管线：埋管时，要注意电线管道与水管、燃气管道之间至少保持30厘米以上的距离，为防止信号干扰，强、弱电管的距离最低保持在50厘米以上；

3、封槽：电路改造封槽一般采纳水泥封槽，为了保持水泥封槽的强度，所以用于封堵线槽的水泥必需和原有结构的水泥比例保持一致。但需要注意的是，水泥特有的物理属性，它的收缩性比较大，很简单显现裂缝等问题，所以利用水泥封槽，封槽口最好做两次以上。

电路改造设计方案

1、电线标准的选用：家庭装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4.0平方的电线，热水器要用6.0平方的电线。空调，浴霸，电热水器，冰箱的线路有必要从开关箱开端。

2、三线制装置有必要用三种不一样色标。原则上，赤色、黄色、蓝色、为火线色标。蓝色、绿色、白色为零线色标，黑色，黄绿彩线为接地色标。

3、一切导线装置时，有必要用相应的PVC管子穿起来，埋在事前凿出的深宽为4*3cm的槽子里，如遇并排线路需要把槽子凿宽时，不能影响别的工种施工，必要时可和木瓦工协商解决施工中的难题，不得有只顾自个，而不顾大局的施工作风。 4、一切预埋导线留在接线盒处的长度为20cm，接线盒有必要用水泥砂浆封装坚固，并使其坚持规定，不得倾斜，其合口要略低于墙面0.5cm。总开关箱的巨细可视客户用电线多少来断定。

5、一切导线散布到位承认无误后，可通电试验，方法为将一切用电接头接上灯头套上15w灯泡，接通电源如全亮阐明该户电路装置基本合格，这时可填写工程交接单。请其它工种负责人签字检验，电气荫蔽工程开始完毕。

6、装置各种灯具和开关面板，需在油漆快要撤场前三天或油漆终一遍时出场，大型吊灯顶部有必要事前用胀大螺丝固定4*3cm木方，然后将吊灯固定螺丝切在木方上。一切开关的面板装置有必要平坦规定，不得倾斜。扣板吸顶灯装置时，有必要将固定螺丝切在木楞子上，禁止切在扣板上（此木楞可事前请木工装置好）。

家庭装修水电布置的规范

概述

家庭装修水电布置是装修工程中最重要的一部分，涉及到家居生活的安全和舒适。本文将介绍家庭装修水电布置的规范，包括水电布线的原则和注意事项。

布线原则

安全性

安全是家庭装修水电布置的首要考虑因素。以下是一些安全性原则：

1. 电线使用合格材料：选择符合国家标准的电线和电缆，避免使用低质量产品。

2. 正确接地：确保所有电器设备和插座都正确接地，防止电流漏电和触电风险。

3. 合理负载：合理分配电路负荷，避免一个插座上连接过多高功率电器。

4. 防水措施：厨房、浴室等潮湿区域要采取防水措施，避免水与电线接触导致安全事故。

实用性和便利性

除了安全性，实用性和便利性也是布线的考虑因素。以下是一些实用性和便利性原则：

1. 插座位置合理：在不同房间的合适位置设置足够多的插座，以满足家居设备的用电需求。

2. 照明布置合理：根据房间的大小和功能选择适当的照明灯具和开关位置，确保光线充足且易于操作。

3. 网络布置：考虑到现代家庭对网络的依赖，合理布置网络线路和接口，方便家庭成员使用网络设备。

4. 壁挂电视线管理：对于安装壁挂电视的房间，需做好电视线的隐藏和管理，确保整洁美观。

美观性

美观性是家庭装修设计的重要因素，水电布置也不例外。以下是一些美观性原则：

1. 线管隐藏：使用线管或隐藏线槽对水电线进行隐藏，减少线路暴露，提高整体装修美观度。 2. 开关样式统一：选择一套风格统一的开关面板，确保整个家居的一致性。

3. 插座位置合理：插座的位置要合理布置，避免在显眼位置出现过多的插座，影响整体美观。

布线注意事项

在进行家庭装修水电布置时，还需注意以下事项：

1. 避免潮湿区域水电线搭配：如厨房、浴室等潮湿区域不宜将电线与水管等布置在同一区域，避免潮湿导致电线短路、漏电等安全问题。

2. 电线管路规划：根据家庭的布局和功能需求规划电线走向，避免过多的弯曲和绕线，减少线路阻力，提高电能利用效率。

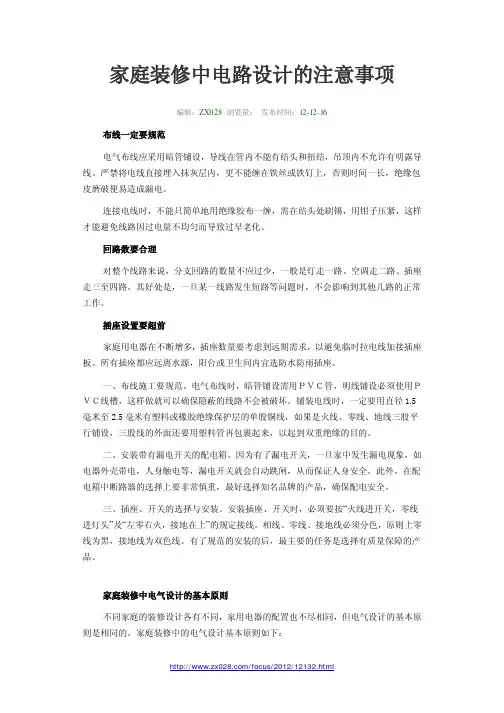

/focus/2012/12132.html 家庭装修中电路设计的注意事项 编辑：ZX028 浏览量： 发布时间：12-12-16 布线一定要规范 电气布线应采用暗管铺设，导线在管内不能有结头和扭结，吊顶内不允许有明露导线。严禁将电线直接埋入抹灰层内，更不能缠在铁丝或铁钉上，否则时间一长，绝缘包皮磨破便易造成漏电。 连接电线时，不能只简单地用绝缘胶布一缠，需在结头处刷锡，用钳子压紧，这样才能避免线路因过电量不均匀而导致过早老化。 回路数要合理 对整个线路来说，分支回路的数量不应过少，一般是灯走一路、空调走二路、插座走三至四路。其好处是，一旦某一线路发生短路等问题时，不会影响到其他几路的正常工作。 插座设置要超前 家庭用电器在不断增多，插座数量要考虑到远期需求，以避免临时拉电线加接插座板。所有插座都应远离水源，阳台或卫生间内宜选防水防雨插座。 一、布线施工要规范。电气布线时，暗管铺设需用ＰＶＣ管，明线铺设必须使用ＰＶＣ线槽，这样做就可以确保隐蔽的线路不会被破坏。铺装电线时，一定要用直径1.5毫米至2.5毫米有塑料或橡胶绝缘保护层的单股铜线，如果是火线、零线、地线三股平行铺设，三股线的外面还要用塑料管再包裹起来，以起到双重绝缘的目的。 二、安装带有漏电开关的配电箱。因为有了漏电开关，一旦家中发生漏电现象，如电器外壳带电，人身触电等，漏电开关就会自动跳闸，从而保证人身安全。此外，在配电箱中断路器的选择上要非常慎重，最好选择知名品牌的产品，确保配电安全。 三、插座、开关的选择与安装。安装插座、开关时，必须要按“火线进开关，零线进灯头”及“左零右火，接地在上”的规定接线。相线、零线、接地线必须分色，原则上零线为黑，接地线为双色线。有了规范的安装的后，最主要的任务是选择有质量保障的产品。 家庭装修中电气设计的基本原则 不同家庭的装修设计各有不同，家用电器的配置也不尽相同，但电气设计的基本原则是相同的。家庭装修中的电气设计基本原则如下： /focus/2012/12132.html 一、照明、插座回路分开 如果插座回路的电气设备出现故障，仅此回路电源中断，不会影响照明回路的工作，便于对故障回路进行进行检修；若照明回路出现故障，可利用插座回路的电源，接上临时照明灯具。 二、照明应分成几个回路 家中的照明可按不同的房间搭配分成几个回路，一旦某一回路的照明出现故障，就不会影响到其他回路的照明。在设计布线时，如果能把主要房间的照明接到不同的回路上，如客厅的一部分灯接入主卧室回路，另一部分灯接入次卧室回路，这样不论哪一条回路出现故障，每间房屋都有照明。 三、对空调、电热水器、微波炉等大容量电路设备，宜一台设备设置一个回路。 如果合用一个回路，当它们同时使用时，导线易发热，即使不超过导线允许的工作温度，长期使用也会降低导线的绝缘性能。此外大容量用电回路的导线截面应适当加大，加大导线的截面可大大降低电能在导线上的损耗。 四、插座及浴室灯具回路必须采取接地保护措施 浴室是潮湿环境，星级宾馆的浴室插座采用隔离变压器供电（如电须刀插座），所以未接地，而其他插座则必须用防溅三极插座。浴室灯具的金属外壳必须接地。
