1 设计课题任务及总体方案介绍
1.1 设计课题任务
课题：单相桥式全控整流电路设计（阻感性负载）
任务：单相桥式全控整流电路的设计要求为：
1电网供电电压为单相交流220V/50；
2变压器二次侧电压为100V；
3输出电压连续可调，为0～100V；
4移相范围：0º~90º；
5输出功率：500W。
1.2 设计课题总体方案介绍
1.2.1 方案的选择
我们知道，单相整流器的电路形式是各种各样的，整流的结构也是比较多的。因此在做设计之前我们主要考虑了以下二种方案：
方案一：单相桥式全控整流电路
电路简图如下：
图1.1 单相桥式全控整流电路
对每个导电回路进行控制，相对于全控桥而言少了一个控制器件，用二极管代替，有利于降低损耗！如果不加续流二极管，当α突然增大至180°或出发脉冲丢失时，由于电感储能不经变压器二次绕组释放，只是消耗在负载电阻上，会发生一个晶闸管导通而两个二极管轮流导通的情况，这使成为正弦半波，即
半周期为正弦，另外半周期为零，其平均值保持稳定，相当于单相半波不可控整流电路时的波形，即为失控。所以必须加续流二极管，以免发生失控现象。
方案：单相全波可控整流电路：
电路简图如下：
图1.2 单相桥式全控整流电路
此电路变压器是带中心抽头的，结构比较复杂，只要用2个可控器件，单相全波只用2个晶闸管，比单相全控桥少2个，因此少了一个管压降，相应地，门极驱动电路也少2个，但是晶闸管承受的最大电压是单相全控桥的2倍。不存在直流磁化的问题，适用于输出低压的场合作用。但是绕组及铁心对铜、铁等材料的消耗比单相全控桥多，在当今世界上有色金属有限的情况下，这是很不利的，所以我们也放弃了这个方案。
单相半控整流电路的优点是：线路简单、调整方便。弱点是：输出电压脉冲大，负载电流脉冲大（电阻性负载时），且整流变压器二次绕组中存在直流分量,使铁心磁化，变压器不能充分利用。而单相全控式整流电路具有输出电流脉动小，功率因数高，变压器二次电流为两个等大反向的半波，没有直流磁化问题，变压器利用率高的优点。单相全控式整流电路其输出平均电压是半波整流电路2倍，在相同的负载下流过晶闸管的平均电流减小一半；且功率因数提高了一半。
1 1 单相桥式全控整流电路的功能要求及设计方案介绍
1.1 单相桥式全控整流电路设计方案
1.1.1 设计方案
单相电源输出触发电路保护电路整流主电路负载电路图1设计方案
1.1.2 整流电路的设计

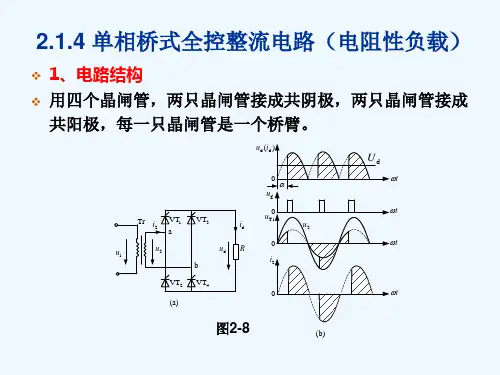

主电路原理图及其工作波形
图2 主电路原理图及工作波形
2
主电路原理说明：
（1）在u2正半波的（０～α）区间，晶闸管VT1、VT4承受正向电压，但无触发脉冲，晶闸管VT2、VT3承受反向电压。因此在0～α区间，4个晶闸管都不导通。
（2）在u2正半波的（α～π）区间，在ωｔ＝α时刻，触发晶闸管VT1、VT4使其导通。
（3）在u2负半波的（π～π＋α）区间，在π～π＋α间，晶闸管VT2、VT3承受正向电压，因无触发脉冲而处于关断状态，晶闸管VT1、VT4承受反向电压也不导通。
（4）在u2负半波的（π＋α～２π）区间，在ωｔ＝π＋α时刻，触发晶闸管VT2、VT3使其元件导通，负载电流沿b→VT3→R→VT2→α→T的二次绕组→b流通，电源电压沿正半周期的方向施加到负载电阻上，负载上有输出电压（ud=-u2）和电流，且波形相位相同。
3 2 触发电路的设计
2.1 晶闸管触发电路
触发电路在变流装置中所起的基本作用是向晶闸管提供门极电压和门极电流，使晶闸管在需要导通的时刻可靠导通。根据控制要求决定晶闸管的导通时刻，对变流装置的输出功率进行控制。触发电路是变流装置中的一个重要组成部分，变流装置是否能正常工作，与触发电路有直接关系，因此，正确合理地选择设计触发电路及其各项技术指标是保证晶闸管变流装置安全，可靠，经济运行的前提。
，开始启动A/D转换；在A/D转换期间，START应保持低电平。
2.1.1 晶闸管触发电路的要求
晶闸管触发主要有移相触发、过零触发和脉冲列调制触发等。触发电路对其产生的触发脉冲要求:
(１)触发信号可为直流、交流或脉冲电压。
绪论
电力电子学,又称功率电子学(PowerElectronics)。它主要研究各种电力电子器件，以及由这些电力电子器件所构成的各式各样的电路或装置，以完成对电
能的变换和控制。它既是电子学在强电(高电压、大电流)或电工领域的一个分支，
又是电工学在弱电(低电压、小电流)或电子领域的一个分支，或者说是强弱电相结合的新科学。电力电子学是横跨“电子”、“电力”和“控制”三个领域的一
个新兴工程技术学科。
随着科学技术的日益发展,人们对电路的要求也越来越高,由于在生产实际中需要大小可调的直流电源,而相控整流电路结构简单、控制方便、性能稳定,
利用它可以方便地得到大中、小各种容量的直流电能,是目前获得直流电能的主
要方法,得到了广泛应用。在电能的生产和传输上，目前是以交流电为主。电力网供给用户的是交流电，而在许多场合，例如电解、蓄电池的充电、直流电动机
等，需要用直流电。要得到直流电，除了直流发电机外，最普遍应用的是利用各
种半导体元件产生直流电。这个方法中，整流是最基础的一步。整流，即利用具有单向导电特性的器件，把方向和大小交变的电流变换为直流电。整流的基础是
整流电路。
由于电力电子技术是将电子技术和控制技术引入传统的电力技术领域，利用半导体电力开关器件组成各种电力变换电路实现电能和变换和控制，而构成的一
门完整的学科。故其学习方法与电子技术和控制技术有很多相似之处，因此要学
好这门课就必须做好课程设计，因而我们进行了此次课程设计。又因为整流电路应用非常广泛，而单相全控桥式晶闸管整流电路又有利于夯实基础，故我们将单
结晶体管触发的单相晶闸管全控整流电路这一课题作为这一课程的课程设计的
课题。第一章理论分析及元件介绍
1.1方案比较及选择
我们知道，单相整流器的电路形式是各种各样的，整流的结构也是比较多的。因此在做设计之前我们主要考虑了以下几种方案：
方案1：单相桥式全控整流电路
电路简图如下：
图1.1
此电路对每个导电回路进行控制，无须用续流二极管，也不会失控现象，负
1 11 竭诚为您提供优质文档/双击可除
单相桥式全控整流电路实验报告
篇一：实验五单相桥式全控整流电路实验
实验五单相桥式全控整流电路实验
一．实验目的
1．了解单相桥式全控整流电路的工作原理。
2．研究单相桥式全控整流电路在电阻负载、电阻—电感性负载及反电势负载时的工作。
3．熟悉mcL—05锯齿波触发电路的工作。
二．实验线路及原理
参见图4-7。
三．实验内容
1．单相桥式全控整流电路供电给电阻负载。
2．单相桥式全控整流电路供电给电阻—电感性负载。
3．单相桥式全控整流电路供电给反电势负载。
四．实验设备及仪器
2 11 1．mcL系列教学实验台主控制屏。
2．mcL—18组件（适合mcL—Ⅱ)或mcL—31组件（适合mcL—Ⅲ）。
3．mcL—33组件或mcL—53组件（适合mcL—Ⅱ、Ⅲ、Ⅴ）
4．mcL—05组件或mcL—05A组件
5．meL—03三相可调电阻器或自配滑线变阻器。
6．meL—02三相芯式变压器。
7．双踪示波器
8．万用表
五．注意事项
1．本实验中触发可控硅的脉冲来自mcL-05挂箱，故mcL-33（或mcL-53，以下同）
的内部脉冲需断x1插座相连的扁平带需拆除，以免造成误触发。
2．电阻Rp的调节需注意。若电阻过小，会出现电流过大造成过流保护动作（熔断丝烧断，或仪表告警）；若电阻过大，则可能流过可控硅的电流小于其维持电流，造成可控硅时断时续。
3．电感的值可根据需要选择，需防止过大的电感造成可控硅不能导通。
4．mcL-05面板的锯齿波触发脉冲需导线连到mcL-33面
3 11 板，应注意连线不可接错，否则易造成损坏可控硅。同时，需要注意同步电压的相位，若出现可控硅移相范围太小（正常范围约30°～180°），可尝试改变同步电压极性。
