VK系列真空断路器

ZN65-12户内高压真空断路器

一．　概述　

断路器作为配电线路中的一个重要元件，承担着线路电力的接通、切断、故障保护

等功能。真空断路器以其绝缘强度高，熄弧能力强，没有火灾和爆炸危险等诸多优点而

受到电力部门的完全认可，在７．２ｋＶ～１２ｋＶ范围内，真空断路器以占绝对优势，并在很

短的时间内会完全取代油（或少油）断路器。

九十年代以来，国外著名的公司纷纷推出新一代１２ｋＶ真空断路器，如德国ＳＩＥＭＥＮＳ

公司推出的３ＡＨ１～３ＡＨ５系列真空断路器，ＡＢＢ公司推出的ＶＤ４型真空断路器，日本三菱

公司推出的ＶＫ型真空断路器等等。它们显著的特点是：可靠性大为提高，尺寸小巧，

外观精美，适合目前电力行业的发展要求。　

随着我国电力事业的大力发展，市场迫切需要在性能、可靠性、外观上接近但价格

明显低于国外同类产品的真空断路器。根据这一趋势，我厂根据我国电力行业的要求和

国际上真空断路器技术发展的最新发展趋势自行研制开发的ＺＮ６５Ａ－１２型新一代系列户

内交流真空断路器，并通过甘肃省经济贸易委员会组织的专家鉴定。本断路器可以使用

在交流50Hz（60Hz），12kV及以下的电力系统中。

ZN65A –12系列户内高压真空断路器符合GB1984、DL403、GB/T11022、IEC56等

标准规定，并在国家高压电器质量监督检验中心和KEMA试验站通过了严格的型式试

验。　

二．　ＺＮ６５Ａ－１２／Ｔ６３０￣４０００－２０￣６３系列交流高压真空断路器技术参数

（表１）　

表１　数 值 序号 名称 单位 ZN65A-12/20 ZN65A-12/25 ZN65A-12/31.5 ZN65A-12/40 ZN65A-12/63 1 额定电压 kV 12

2 额定电流 A 630 1000 1250 1000 1250 1250 1600 2000 2500 1250 1600 2000 2500 3150 4000

1min工频耐受电压 42 3 额定绝 缘 水平 冲击耐受电压 kV 75 4 额定短路开断电流 20 25 31．5 40 63 5 额定短路关合电流（峰值） 50 63 100(80) 130(100) 160 6 额定动稳定电流（峰值） 50 63 100(80) 130(100 160 7 额定热稳定电流（有效值） kA 20 25 31．5 40 63 8 额定短路开断电流开断次数 次 50 30 20 9 额定短路开断电流的直流分量 ≥35% ≥40% 10 额定热稳定时间 s 4 数 值 序号 名称 单位 ZN65A-12/20 ZN65A-12/25 ZN65A-12/31.5 ZN65A-12/40 ZN65A-12/63 11 额定操作顺序 ★ ☆ 12 机械寿命 次 20000 10000 13 额定单个电容器组开断电流 630 14 额定背对背电容器组开断电流 A 400 15 额定及最高电压下的分闸时间 ms 45±10 16 最低操作电压分闸时间 ms 60±10 17 额定及最高电压下的合闸时间 ms 50±10 45±10 注：(1) ★ 分-0.3s-合分-180s-合分 ☆ 分-180s-合分-180s-合分

ZW6-12系列户外高压真空断路器

概述

ZW6－12/630-16(20)型户外高压真空断路器适用于12KV及以下，交流50HZ的三相电力系统。主要用于农网和城网作分、合负荷电流、过载电流及短路电流之用，也可用于其它类似场所，还可作为城市市区12KV级电网的分段开关。

型号及其含义

断路器的装配调整参数

序号 项目 单位 参数

1 触头开距 mm 9±1

2 触头超程 3±1

3 平均合闸速度 m/s 0.6±0.2

4 平均分闸速度 1.0±0.2

5 触头合闸弹跳时间 ms ≤2

6 三相分闸同期性 ms ≤2

7 合闸时间

s ≤0.1

8 分闸时间 最高操作电压 ≤0.06

最低操作电压 ≤0.1

9 每相回路直流电阻 μΩ ≤200

10 相间中间距(灭弧室) mm 193

断路器的额定技术参数

序号 名称 单位 参数

额定电压 kV 12

额定绝缘水平 1min工频耐压 干式

kV 42

湿式(对地) 34

雷电冲击耐压(峰值) 75

额定电流 A 630

额定频率 Hz 50

额定短路开断电流

kA 12.5、16、20

额定短路关合电流(峰值) 31.5、40、50

额定峰值耐受电流 31.5、40、50

额定短时耐受电流 12.5、16、20

操作顺序 分-0.3s-合分-180s-合分 额定短路电流开断次数

次 30

机械寿命 次 10000

额定操作电压CT弹簧操作机构 V DC24、48V、AC DC100V、220V

触头允许磨损厚度 mm 3

过电流脱扣器额定电流 A 5

重量 kg 130(标准)

外形及安装尺寸图

注：用户如有特殊要求，可与我厂协商后确定。

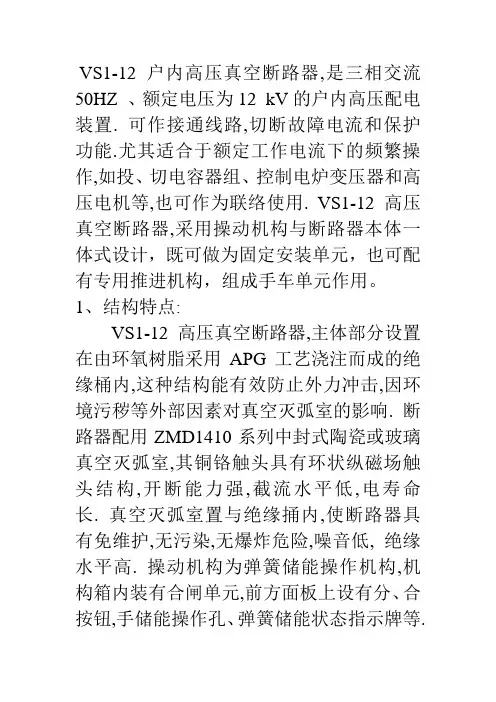

VS1-12户内高压真空断路器,是三相交流50HZ 、额定电压为12 kV的户内高压配电装置. 可作接通线路,切断故障电流和保护功能.尤其适合于额定工作电流下的频繁操作,如投、切电容器组、控制电炉变压器和高压电机等,也可作为联络使用. VS1-12高压真空断路器,采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。

1、结构特点:

VS1-12高压真空断路器,主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘桶内,这种结构能有效防止外力冲击,因环境污秽等外部因素对真空灭弧室的影响. 断路器配用ZMD1410系列中封式陶瓷或玻璃真空灭弧室,其铜铬触头具有环状纵磁场触头结构,开断能力强,截流水平低,电寿命长. 真空灭弧室置与绝缘捅内,使断路器具有免维护,无污染,无爆炸危险,噪音低, 绝缘水平高. 操动机构为弹簧储能操作机构,机构箱内装有合闸单元,前方面板上设有分、合按钮,手储能操作孔、弹簧储能状态指示牌等.机构与本体前后布置成一体,传动效率高,操作性能好,适用于频繁操作,可装于移开式或固定式开关柜.

2、工作原理:

VS1-12高压真空断路器,合闸所需能量由弹簧储能机构供给, 储能机构可以由外部电源驱动电机完成,也可以由手动储能把手储能. 储能完成后, 储能指示牌显示“已储能”.同时, 储能切换开关切断储能电机电源, 断路器处于待合闸状态. 在合闸操作中,不论用手按下“合闸”按钮或远方操作使合闸电磁铁动作,均可使断路器合闸. 合闸动作完成后, 储能指示牌、储能切换开关复位, 电机电源接通. 电机再次储能. 合闸指示牌显示“合”.辅助开关接点转换. 在分闸操作中, 不论用手按下“分闸”按钮或远方操作使合闸电磁铁动作, 均可使断路器分闸, 分闸动作完成后, 分闸指示牌显示“合”.辅助开关接点转换. 同时在分闸操作中,计数器自动进一位,可从面板观察窗看到相应的数字.
