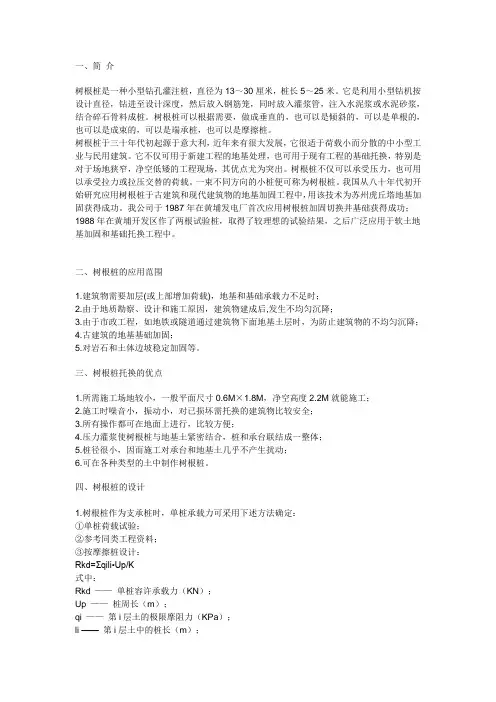

树根桩施工工艺

一、简 介

树根桩是一种小型钻孔灌注桩，直径为13～30厘米，桩长5～25米。它是利用小型钻机按设计直径，钻进至设计深度，然后放入钢筋笼，同时放入灌浆管，注入水泥浆或水泥砂浆，结合碎石骨料成桩。树根桩可以根据需要，做成垂直的，也可以是倾斜的，可以是单根的，也可以是成束的，可以是端承桩，也可以是摩擦桩。

树根桩于三十年代初起源于意大利，近年来有很大发展，它很适于荷载小而分散的中小型工业与民用建筑。它不仅可用于新建工程的地基处理，也可用于现有工程的基础托换，特别是对于场地狭窄，净空低矮的工程现场，其优点尤为突出。树根桩不仅可以承受压力，也可用以承受拉力或拉压交替的荷载。一束不同方向的小桩便可称为树根桩。我国从八十年代初开始研究应用树根桩于古建筑和现代建筑物的地基加固工程中，用该技术为苏州虎丘塔地基加固获得成功。我公司于1987年在黄埔发电厂首次应用树根桩加固切换井基础获得成功；1988年在黄埔开发区作了两根试验桩，取得了较理想的试验结果，之后广泛应用于软土地基加固和基础托换工程中。

二、树根桩的应用范围

1.建筑物需要加层(或上部增加荷载)，地基和基础承载力不足时；

2.由于地质勘察、设计和施工原因，建筑物建成后,发生不均匀沉降；

3.由于市政工程，如地铁或隧道通过建筑物下面地基土层时，为防止建筑物的不均匀沉降；

4.古建筑的地基基础加固；

5.对岩石和土体边坡稳定加固等。

三、树根桩托换的优点

1.所需施工场地较小，一般平面尺寸0.6M×1.8M，净空高度2.2M就能施工；

2.施工时噪音小，振动小，对已损坏需托换的建筑物比较安全；

3.所有操作都可在地面上进行，比较方便；

4.压力灌浆使树根桩与地基土紧密结合，桩和承台联结成一整体；

5.桩径很小，因而施工对承台和地基土几乎不产生扰动；

6.可在各种类型的土中制作树根桩。

四、树根桩的设计

1.树根桩作为支承桩时，单桩承载力可采用下述方法确定：

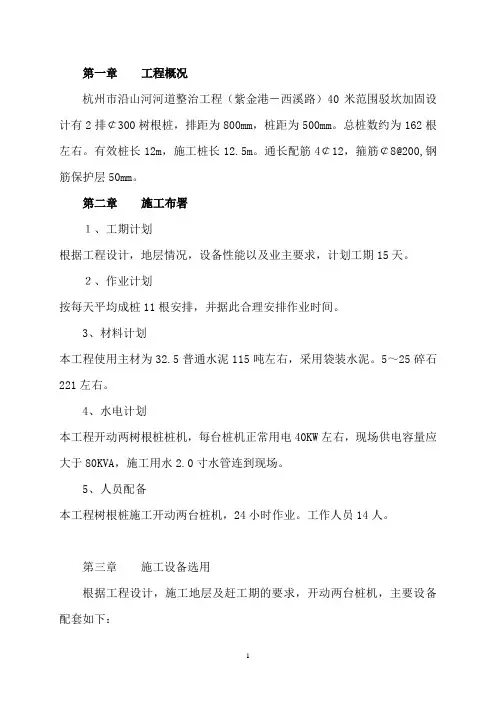

1 第一章 工程概况

杭州市沿山河河道整治工程（紫金港－西溪路）40米范围驳坎加固设计有2排￠300树根桩，排距为800mm，桩距为500mm。总桩数约为162根左右。有效桩长12m，施工桩长12.5m。通长配筋4￠12，箍筋￠8@200,钢筋保护层50mm。

第二章 施工布署

１、工期计划

根据工程设计，地层情况，设备性能以及业主要求，计划工期15天。

２、作业计划

按每天平均成桩11根安排，并据此合理安排作业时间。

3、材料计划

本工程使用主材为32.5普通水泥115吨左右，采用袋装水泥。5～25碎石221左右。

4、水电计划

本工程开动两树根桩桩机，每台桩机正常用电40KW左右，现场供电容量应大于80KVA，施工用水2.0寸水管连到现场。

5、人员配备

本工程树根桩施工开动两台桩机，24小时作业。工作人员14人。

第三章 施工设备选用

根据工程设计，施工地层及赶工期的要求，开动两台桩机，主要设备配套如下： 2 1．选用XY-4型液压钻机2台；

2．选用双缸立体压力注浆泵1台；

3．选用卧式压力注浆泵1台；

4．2PN泵（立式泵）2台；

5．7.5千瓦排浆泵2台；

6．0.5立方搅浆桶2只；

7．活动配电箱二只；

第四章 施工工艺及主要工序施工方法

１、施工工艺

根据设计图纸技术要求及施工经验，本工程树根桩施工工艺流程如下：

定位开孔→加杆→一次清孔→提钻→下笼→下注浆管→二次清孔→投放骨料→注浆→起拔注浆管→下一孔桩位

2、主要工序施工方法

㈠测量定位

⑴甲方提供施工所需的基轴线后，进行复核，确认无误后，作好书面移交手续和相应的地面标志保护工作。

⑵根据基线和施工图纸，用经纬仪、钢尺施放相应的轴线网并在网络的交叉点处埋设牢固可靠的标志，并进行系统编号。

⑶依据基线网络，用钢尺量距标定桩位，并作好放线记录以便复核。

⑷桩位定位偏差不得大于50mm。

㈡桩机就位 3 ⑴桩位经复核无误后方能就位。由机班长统一指挥，移动时要看清左右及前后各方面情况，发现有阻力及时排除。

目 录

第一章 工程概况.......................................................................................................... 2

第二章 编制依据.......................................................................................................... 3

第三章 施工重点、难点分析及应对措施................................................................ 3

3.1如何预防塌孔................................................................................................... 4

3.2 沉渣控制.......................................................................................................... 4

第四章 施工总体部署................................................................................................ 4

4.1 机械.................................................................................................................. 5

4.2 人员.................................................................................................................. 5

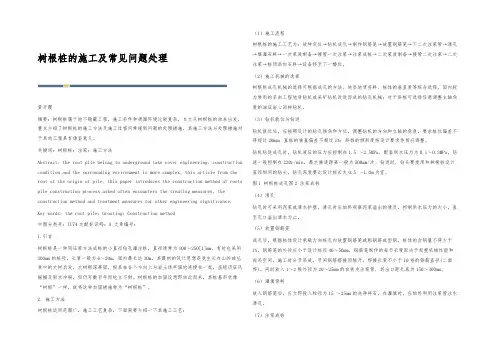

树根桩的施工及常见问题处理

黄开霞

摘要：树根桩属于地下隐蔽工程，施工条件和周围环境比较复杂，本文从树根桩的由来出发，重点介绍了树根桩的施工方法及施工过程问常碰到问题的处理措施，其施工方法与处理措施对于其他工程具有借鉴意义。

关键词：树根桩；注浆；施工方法

Abstract: the root pile belong to underground take cover engineering, construction

condition and the surrounding environment is more complex, this article from the

root of the origin of pile, this paper introduces the construction method of roots

pile construction process asked often encounters the treating measures, the

construction method and treatment measures for other engineering significance.

Key words: the root pile; Grouting; Construction method

中图分类号：TU74文献标识码：A 文章编号：

1.引言

树根桩是一种用压浆方法成桩的小直径钻孔灌注桩，直径通常为100～250[1]mm，有时也采用300mm的桩径，长度一般为6～20m，国内最长达30m。其最初的设计思想是受生长在山岭或丛林中的大树启发，大树根深蒂固，根系在各个方向上与岩土体牢固地连接在一起，虽经历狂风摇撼及雨水冲刷，但仍可数百年而屹立不倒。树根桩的加固设想即由此而来，其桩基形状像“树根”一样，故将这种加固措施称为“树根桩”。
