NGN与软交换概述
i 目 录
第1章 NGN简介 .......................................................................................................................... 1
1.1 传统PSTN网络 .....................................................................................................................1
1.2 NGN概念及应用 ....................................................................................................................2
1.2.1 NGN网络架构 .............................................................................................................2
1.2.2 NGN网络特点 .............................................................................................................3
1.2.3 NGN的目标 .................................................................................................................4
第2章 NGN关键技术介绍 ........................................................................................................... 6
NGN之路:软交换还是IMS
摘要基于电路交换的传统通信网络的IP化和宽带化,进而实现NGN的目标,是电信网络发展的必然趋势,本文详细分析了目前电信网络向NGN演进的两种主流方案:软交换和IMS。结合国内外状况,我认为现阶段IMS和软交换应该共同存在,相辅相成;从长远来看,IMS是发展方向。
1、NGN的主旋律:网络融合
随着信息技术的快速发展和互联网的迅速普及,人们对通信的需求呈现宽带化、个性化、综合化的特征。为了满足人们多样化的需求,基于固定电话网、移动电话网和互联网多种异构网络融合,能够提供多媒体综合业务的、开放的下一代网络(NGN)体系架构逐渐形成。
NGN是一个分组网络,它提供包括电信业务在内的多种业务,能利用多种带宽和具有QoS能力的传送技术,实现业务功能与底层传送技术的分离;它提供用户对不同业务提供商网络的自由接入,并支持通用移动性。实现用户对业务使用的一致性和统一性。NGN只是一个目标,并没有限定采用哪种技术来实现这一目标。
语音的IP化和移动化让固网运营商陷入困境,不得不将原有网络转型为可管理的IP网,希望通过整网向IP化的演进来稳固自身的语音通信收入,并希望通过各种增值业务来扩展自己的市场空间,现在传统通信网络向IP化和宽带化的演进已经成为趋势,电信运营商迫切需要一种技术把移动网络和固定网络融合在一起。在这种情况下,软交换、IMS开始登台亮相。
2、IMS及其特点
就象当初的3G一样,现在越来越多的人开始谈论IMS,IMS全称IP
Multimedia Subsystem,即IP多媒体子系统,是一种全新的多媒体业务形式,它能够满足现在的终端客户更新颖、更多样化的多媒体业务的需求。IMS是一个在PS域上的多媒体控制/呼叫控制平台,支持会话类和非会话类多媒体业务,核心特点是采用SIP协议,具有分布式特点、接入无关的特性和标准开放的业务控制接口。IMS对于运营商具有很多优势,它使运营商能更好地控制服务层,同时为运营商提供更多组件,使之可以更快集成和部署IP多媒体业务。对于用户来说,IMS能为用户提供统一的体验,而与用户的接入方式无关。目前,IMS被认为是下一代网络的核心技术,也是解决移动与固网融合,引入语音、数据、视频三重融合等差异化业务的重要方式。全球多数运营商都认为,IMS是实现全面网络融合的必然选择,是下一代通信网络发展的方向。

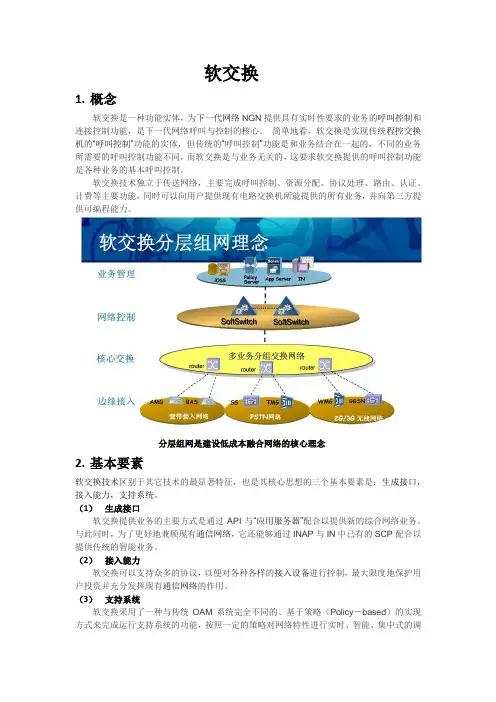

软交换
1. 概念
软交换是一种功能实体，为下一代网络NGN提供具有实时性要求的业务的呼叫控制和连接控制功能，是下一代网络呼叫与控制的核心。 简单地看，软交换是实现传统程控交换机的“呼叫控制”功能的实体，但传统的“呼叫控制”功能是和业务结合在一起的，不同的业务所需要的呼叫控制功能不同，而软交换是与业务无关的，这要求软交换提供的呼叫控制功能是各种业务的基本呼叫控制。
软交换技术独立于传送网络，主要完成呼叫控制、资源分配、协议处理、路由、认证、计费等主要功能，同时可以向用户提供现有电路交换机所能提供的所有业务，并向第三方提供可编程能力。
分层组网是建设低成本融合网络的核心理念
2. 基本要素
软交换技术区别于其它技术的最显著特征，也是其核心思想的三个基本要素是：生成接口，接入能力，支持系统。
（1） 生成接口
软交换提供业务的主要方式是通过API与“应用服务器”配合以提供新的综合网络业务。与此同时，为了更好地兼顾现有通信网络，它还能够通过INAP与IN中已有的SCP配合以提供传统的智能业务。
（2） 接入能力
软交换可以支持众多的协议，以便对各种各样的接入设备进行控制，最大限度地保护用户投资并充分发挥现有通信网络的作用。
（3） 支持系统
软交换采用了一种与传统OAM系统完全不同的、基于策略（Policy－based）的实现方式来完成运行支持系统的功能，按照一定的策略对网络特性进行实时、智能、集中式的调整和干预，以保证整个系统的稳定性和可靠性。
作为分组交换网络与传统PSTN网络融合的全新解决方案，软交换将PSTN的可靠性和数据网的灵活性很好地结合起来，是新兴运营商进入话音市场的新的技术手段，也是传统话音网络向分组话音演进的方式。在国际上，软交换作为下一代网络（NGN）的核心组件，已经被越来越多的运营商所接受和采用。
3. 体系结构
软交换控制设备（Soft switch Control Device）这是网络中的核心控制设备（也就是我们通常所说的软交换）。它完成呼叫处理控制功能、接入协议适配功能、业务接口提供功能、互连互通功能、应用支持系统功能等。

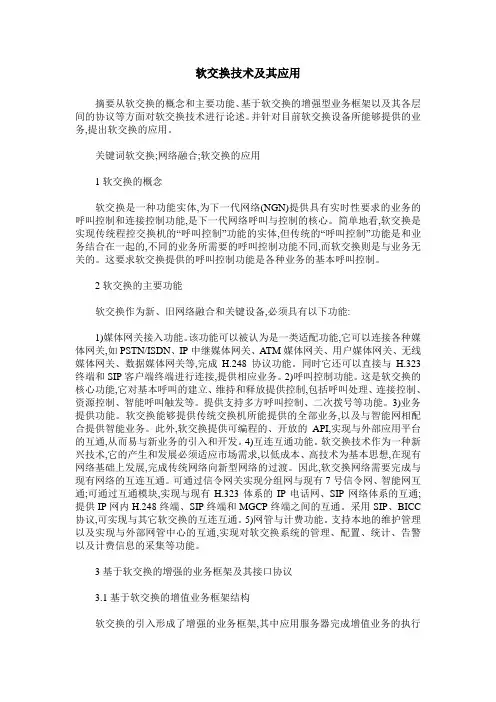

软交换技术及其应用
摘要从软交换的概念和主要功能、基于软交换的增强型业务框架以及其各层间的协议等方面对软交换技术进行论述。并针对目前软交换设备所能够提供的业务,提出软交换的应用。
关键词软交换;网络融合;软交换的应用
1软交换的概念
软交换是一种功能实体,为下一代网络(NGN)提供具有实时性要求的业务的呼叫控制和连接控制功能,是下一代网络呼叫与控制的核心。简单地看,软交换是实现传统程控交换机的“呼叫控制”功能的实体,但传统的“呼叫控制”功能是和业务结合在一起的,不同的业务所需要的呼叫控制功能不同,而软交换则是与业务无关的。这要求软交换提供的呼叫控制功能是各种业务的基本呼叫控制。
2软交换的主要功能
软交换作为新、旧网络融合和关键设备,必须具有以下功能:
1)媒体网关接入功能。该功能可以被认为是一类适配功能,它可以连接各种媒体网关,如PSTN/ISDN、IP中继媒体网关、ATM媒体网关、用户媒体网关、无线媒体网关、数据媒体网关等,完成H.248协议功能。同时它还可以直接与H.323终端和SIP客户端终端进行连接,提供相应业务。2)呼叫控制功能。这是软交换的核心功能,它对基本呼叫的建立、维持和释放提供控制,包括呼叫处理、连接控制、资源控制、智能呼叫触发等。提供支持多方呼叫控制、二次拨号等功能。3)业务提供功能。软交换能够提供传统交换机所能提供的全部业务,以及与智能网相配合提供智能业务。此外,软交换提供可编程的、开放的API,实现与外部应用平台的互通,从而易与新业务的引入和开发。4)互连互通功能。软交换技术作为一种新兴技术,它的产生和发展必须适应市场需求,以低成本、高技术为基本思想,在现有网络基础上发展,完成传统网络向新型网络的过渡。因此,软交换网络需要完成与现有网络的互连互通。可通过信令网关实现分组网与现有7号信令网、智能网互通;可通过互通模块,实现与现有H.323体系的IP电话网、SIP网络体系的互通;提供IP网内H.248终端、SIP终端和MGCP终端之间的互通。采用SIP、BICC协议,可实现与其它软交换的互连互通。5)网管与计费功能。支持本地的维护管理以及实现与外部网管中心的互通,实现对软交换系统的管理、配置、统计、告警以及计费信息的采集等功能。
