预制剪力墙板安装技术交底

一、交底目的

为确保预制墙板吊装作业过程中的安全，降低事故风险，提高施工效率，特制定本安全技术交底。

二、交底内容

1. 施工人员要求

（1）参与预制墙板吊装的施工人员必须经过专业培训，持有相关操作证书。

（2）施工人员应熟悉预制墙板吊装操作规程，掌握安全操作技能。

（3）施工人员应严格遵守施工现场各项规章制度，确保自身和他人的安全。

2. 施工现场要求

（1）施工现场应设置明显的警示标志，如：高空作业、吊装作业等。

（2）施工现场应保持整洁，严禁堆放杂物，确保吊装作业通道畅通。

（3）施工现场应配备必要的应急救援设备，如：急救箱、消防器材等。

3. 预制墙板吊装安全要求

（1）吊装前，应对吊装设备进行检查，确保其性能良好，符合吊装要求。

（2）吊装前，应对预制墙板进行检查，确认其质量合格，符合吊装要求。

（3）吊装过程中，操作人员应站在安全可靠的位置，严格按照操作规程进行操作。

（4）吊装过程中，严禁超载吊装，严禁吊装过程中人员站在预制墙板上。

（5）吊装过程中，应确保吊装设备与预制墙板连接牢固，防止吊装过程中发生脱落。

（6）吊装过程中，如遇恶劣天气，应立即停止吊装作业，确保人员安全。

4. 预制墙板堆放与搬运安全要求

（1）预制墙板堆放时，应选择平坦、坚实的地面，堆放高度不得超过规定要求。

（2）预制墙板堆放时，应保持堆放整齐，不得相互挤压，防止倾倒。

（3）预制墙板搬运时，应使用专用吊具，确保吊具与预制墙板连接牢固。 （4）预制墙板搬运过程中，应保持平稳，防止发生倾倒、坠落等事故。

三、应急处理

1. 如遇吊装设备故障，应立即停止吊装作业，待设备修复后方可继续作业。

2. 如遇预制墙板脱落，应立即停止吊装作业，对脱落原因进行排查，确保安全后再继续作业。

3. 如遇人员受伤，应立即进行现场急救，并拨打急救电话，同时上报相关部门。

四、交底总结

本安全技术交底旨在提高预制墙板吊装作业过程中的安全意识，降低事故风险。请各施工人员认真学习，严格遵守各项安全操作规程，确保施工安全。

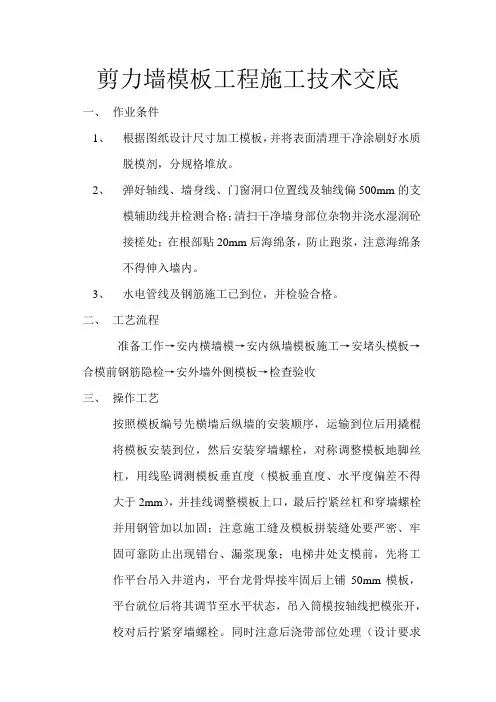

剪力墙模板工程施工技术交底

一、 作业条件

1、 根据图纸设计尺寸加工模板，并将表面清理干净涂刷好水质脱模剂，分规格堆放。

2、 弹好轴线、墙身线、门窗洞口位置线及轴线偏500mm的支模辅助线并检测合格；清扫干净墙身部位杂物并浇水湿润砼接槎处；在根部贴20mm后海绵条，防止跑浆，注意海绵条不得伸入墙内。

3、 水电管线及钢筋施工已到位，并检验合格。

二、 工艺流程

准备工作→安内横墙模→安内纵墙模板施工→安堵头模板→合模前钢筋隐检→安外墙外侧模板→检查验收

三、 操作工艺

按照模板编号先横墙后纵墙的安装顺序，运输到位后用撬棍将模板安装到位，然后安装穿墙螺栓，对称调整模板地脚丝杠，用线坠调测模板垂直度（模板垂直度、水平度偏差不得大于2mm），并挂线调整模板上口，最后拧紧丝杠和穿墙螺栓并用钢管加以加固；注意施工缝及模板拼装缝处要严密、牢固可靠防止出现错台、漏浆现象；电梯井处支模前，先将工作平台吊入井道内，平台龙骨焊接牢固后上铺50mm模板，平台就位后将其调节至水平状态，吊入筒模按轴线把模张开，校对后拧紧穿墙螺栓。同时注意后浇带部位处理（设计要求

42天后放可支模并浇筑）。

四、 注意问题

1、 穿墙螺栓及抱箍起步第一道不得大于200mm，往上纵向不得大于400mm，横向不得大于600mm。

2、 所有剪力墙、梁截面尺寸均缩尺5mm且穿墙螺栓必须全部穿齐、拧紧。

3、 门窗等洞口处模板必须固定牢固，防止其变形。

4、 严格控制模板上口标高及墙、板厚度。

5、 墙面砼达到立方体抗压强度25％以上后方可拆除模板，板梁底模在强度达到75％-100％方可拆除(拆模后加以立杆做支撑加固)；拆除时先将穿墙螺栓及地脚丝杠卸下，然后用撬棍轻撬模板下口（不得在上口撬和用大锤砸）；拆模后将表面清理干净后涂刷脱模剂，编号码放整齐，以便模板周转使用。

6、 梁高度大于500mm时中间必须加设对拉螺栓。梁、板部位起拱系数为1‰～2.5‰.

剪力墙模板工程技术交底

一、工程概述

本工程为_____建筑，剪力墙结构在其中占据重要地位。剪力墙作为主要的抗侧力构件，其模板工程的施工质量直接影响到结构的安全性、稳定性以及外观质量。为确保剪力墙模板工程的顺利进行，特进行本次技术交底。

二、施工准备

1、 技术准备

（1）施工前，应熟悉施工图纸，了解剪力墙的尺寸、位置、标高及预留孔洞等相关信息。

（2）编制详细的施工方案，并向施工人员进行技术交底。

2、 材料准备

（1）模板：采用多层胶合板，厚度为 15mm 或 18mm，其表面应平整、光滑，具有足够的强度和刚度。

（2）木方：选用 50mm×100mm 或 100mm×100mm 的木方，要求材质坚硬、无腐朽。

（3）对拉螺栓：采用直径为 12mm 或 14mm 的对拉螺栓，其长度应根据剪力墙的厚度确定。 （4）脱模剂：选用水性脱模剂，确保脱模效果良好，且不污染混凝土表面。

3、 主要机具准备

（1）电锯、电钻、锤子、扳手、撬棍等工具。

（2）塔吊等垂直运输设备。

三、施工工艺流程

1、 弹线

根据施工图纸，在楼板上弹出剪力墙的边线和控制线，以便于模板的安装和校正。

2、 安装一侧模板

（1）将预先拼装好的一侧模板，按照弹线位置就位，并安装临时支撑。

（2）安装对拉螺栓，间距应根据模板的刚度和混凝土侧压力的大小确定，一般为 400mm 600mm。

3、 安装另一侧模板

（1）待一侧模板安装完毕并校正固定后，安装另一侧模板。

（2）安装对拉螺栓，并将两侧模板用对拉螺栓拉紧固定。

4、 调整模板垂直度和平整度 （1）使用线坠和水平尺，对模板的垂直度和平整度进行检查和调整。

（2）调整完毕后，紧固对拉螺栓和支撑，确保模板的稳定性。

5、 验收

模板安装完毕后，应进行验收。验收内容包括模板的垂直度、平整度、拼缝严密性、对拉螺栓的紧固程度等。验收合格后方可进行下一道工序。

四、施工要点

1、 模板拼接

预制装配式剪力墙施工技术与质量控制

摘要：装配式建筑中的各构件都预先在工厂设计和加工制造，再统一运送至相应的施工点进行现场安装。具有施工速度快，经济效益高，受环境影响小等优点，并在近几年被大力推广。其中预制装配式剪力墙结构是PC结构体系重要形式之一。目前，装配式剪力墙最常用的连接方式依然是灌浆套筒连接。文中将从预制剪力墙安装的施工前准备、剪力墙吊装、套筒灌浆连接以及灌浆后的质量检测评估这几个方面逐一进行阐述，为现场施工人员提供参考。

关键词：预制装配式；剪力墙；施工技术；质量控制

1装配式剪力墙结构施工流程

对于装配式剪力墙结构，剪力墙的安装流程应有序地进行，首先准备好吊装工具至相应的施工位置，如吊梁、斜支撑、钢筋定位框、导向绳等；准备好吊装工具后，应当基于建筑物轴线对要安装的预制构件的控制线、水平高线与水平标高控制线等进行分析并测量弹出，同时在施工中需要选择合理的直角坐标系，建立一套平面控制网，对控制网进行测控处理；测量放线结束后，检查墙体预留钢筋，看其是否存在偏差问题，检查过程中并将残留浮浆全部清理干净；在墙板吊装就位之前，还需要对预制墙板标高与找平位置进行调整，利用水准仪测量并放置标高控制块；墙板吊装就位，待墙板吊运过来时，施工人员通过牵引绳将墙板引至安装位置上500mm处，同时施工人员扶住墙体以减少墙体晃动，墙体缓慢下降，离预留钢筋50mm处，用反光镜检查钢筋与钢筋套筒的位置是否完全对应，确认预留钢筋与钢筋套筒的位置吻合后，放下墙体，至墙体着力于基座为止；预制剪力墙就位后安装斜支撑，并通过斜支撑对预制剪力墙进行垂直度校正，达到设计要求后，固定斜支撑；在预制墙体吊装到位后，进行套筒灌浆，之后对预制剪力墙竖向缝进行现浇，剪力墙吊装完成。

2装配式剪力墙施工技术

2.1吊装前准备 首先在预制剪力墙构件入场前，应对其进行查验工作，包括该构件的合格证、构件强度检测报告等一些必要的文件进行检查验收。同时现场组织专业检测人员对进场预制构件的具体尺寸、规格、外观以及强度、质量等一系列力学性能进行检测验收。若发现不符合标准要求的构件应及时联系厂家进行返厂重做，以确保施工质量。在吊装前事先对预吊装构件进行编号，明确吊装位置、吊装顺序、构件预留与预埋尺寸、出筋长度等一系列相关信息。由于剪力墙整体自重较大，这对工人操作熟练度及吊装的仪器要求更加严格。因此在吊装前必须对操作人员进行技术培训，同时还应时刻监测钢绳、承载梁等一系列受力装置的情况，在确保这些因素均无问题时才可以开始进行吊装作业，并尽量减少剪力墙构件在空中悬吊的时间。
