电路单元目标设计方案

数字时钟各单元电路的设计方案及原理说明

数字时钟是现代生活中常见的时间显示工具，它通过使用数字来表示小时和分钟。而数字时钟的核心组成部分则是由各个数字显示单元电路组成的。在本文中，我将为您介绍数字时钟各单元电路的设计方案及原理说明，希望能帮助您更深入地了解数字时钟的工作原理。

我们需要了解数字时钟的基本原理。数字时钟使用了七段显示器来显示数字，每个数字由七个LED（Light Emitting Diode）组成，分别表示了该数字的不同线条。为了控制七段显示器显示特定的数字，我们需要设计相应的驱动电路。

1. 数字时钟的驱动电路设计方案

a. 时钟信号生成器：数字时钟需要一个稳定的时钟信号来驱动各个单元电路，通常使用晶振电路来生成精确的时钟信号。

b. 时分秒计数器：用于计数时间，并将计数结果转化为可以驱动七段显示器的信号。时分秒计数器可以使用计数逻辑电路来实现，其中包括触发器和计数器芯片等。

c. 译码器：译码器用于将计数器输出的二进制数据转换为可以驱动七段显示器的控制信号。根据不同的数字，译码器会选通对应的七段LED。

2. 数字时钟的各单元电路原理说明

a. 时钟信号生成器的原理：晶振电路通过将晶振与逻辑电路相连，通过振荡来生成稳定的时钟信号。晶振的振荡频率决定了时钟的精确度，一般使用32.768kHz的晶振来实现。

b. 时分秒计数器的原理：时分秒计数器使用触发器和计数器芯片来实现，触发器可以保存二进制的计数值，并在时钟信号的作用下进行状态切换。计数器芯片可以根据触发器的状态进行计数和重置操作。

c. 译码器的原理：译码器根据计数器输出的二进制数据选择对应的七段LED。七段LED通过加电来显示数字的不同线条，然后通过译码器的工作，将二进制数据转换为驱动七段LED的信号。

通过以上的设计方案和原理说明，我们可以更好地理解数字时钟各单元电路的工作原理。数字时钟通过时钟信号生成器来提供稳定的时钟信号，时分秒计数器记录并计算时间，译码器将计数结果转化为可以驱动七段显示器的信号。这些单元电路共同工作，使得数字时钟能够准确地显示时间。

一、教学目标

1. 知识目标：

（1）使学生掌握数字电路的基本概念、基本原理和基本分析方法；

（2）使学生熟悉常用数字电路的基本电路和器件；

（3）使学生能够运用数字电路知识解决实际问题。

2. 能力目标：

（1）培养学生分析、设计、调试和测试数字电路的能力；

（2）培养学生运用数字电路知识解决实际问题的能力；

（3）培养学生团队合作和交流沟通的能力。

3. 素质目标：

（1）培养学生的创新精神和实践能力；

（2）培养学生的严谨求实、团结协作的职业道德；

（3）培养学生的社会责任感和国家意识。

二、教学内容

1. 数字电路基本概念及基本原理；

2. 逻辑门电路；

3. 组合逻辑电路；

4. 时序逻辑电路；

5. 数制及编码；

6. 脉冲信号；

7. 数模转换与模数转换；

8. 数字电路实验。

三、教学方法 1. 讲授法：系统讲解数字电路的基本概念、基本原理和基本分析方法；

2. 案例分析法：通过典型实例分析，使学生掌握数字电路的应用；

3. 实验教学法：通过实验，使学生掌握数字电路的调试和测试方法；

4. 互动教学法：鼓励学生积极参与课堂讨论，提高课堂氛围；

5. 作业与习题讲解法：通过作业和习题，巩固学生对数字电路知识的掌握。

四、教学过程

1. 导入：通过实例引入数字电路的概念，激发学生的学习兴趣；

2. 讲解：系统讲解数字电路的基本概念、基本原理和基本分析方法；

3. 案例分析：通过典型实例分析，使学生掌握数字电路的应用；

4. 实验教学：引导学生完成实验，掌握数字电路的调试和测试方法；

5. 课堂讨论：鼓励学生积极参与课堂讨论，提高课堂氛围；

6. 作业与习题讲解：通过作业和习题，巩固学生对数字电路知识的掌握；

7. 总结：对本节课所学内容进行总结，强调重点和难点。

五、教学评价

1. 课堂表现：观察学生在课堂上的发言、讨论和实验操作情况；

2. 作业与习题完成情况：检查学生对数字电路知识的掌握程度；

一、教学目标

1. 知识目标：

（1）使学生掌握模拟电路的基本概念、基本元件和基本分析方法；

（2）使学生了解模拟电路在各种电子设备中的应用；

（3）使学生能够分析和设计简单的模拟电路。

2. 能力目标：

（1）培养学生分析问题、解决问题的能力；

（2）提高学生的动手实践能力，使学生能够进行简单的模拟电路设计和制作；

（3）培养学生团队合作精神，提高学生的沟通协调能力。

3. 情感目标：

（1）激发学生对电子技术的兴趣，培养学生的创新精神；

（2）培养学生严谨求实的科学态度和良好的职业道德。

二、教学内容

1. 模拟电路的基本概念和基本元件；

2. 基本分析方法：等效电路法、节点电压法、回路电流法；

3. 常见模拟电路的分析与设计：放大电路、滤波电路、稳压电路等；

4. 模拟电路实验。

三、教学方法

1. 讲授法：教师通过讲解，使学生掌握模拟电路的基本概念、基本元件和基本分析方法；

2. 案例分析法：通过分析实际电路，使学生了解模拟电路在各种电子设备中的应用；

3. 实验法：通过实验，使学生掌握模拟电路的设计与制作方法；

4. 小组讨论法：培养学生团队合作精神，提高学生的沟通协调能力。 四、教学过程

1. 导入新课：介绍模拟电路的基本概念和重要性，激发学生的学习兴趣；

2. 讲解基本概念和基本元件：通过PPT展示，使学生了解模拟电路的基本概念和基本元件；

3. 讲解基本分析方法：通过讲解和举例，使学生掌握等效电路法、节点电压法、回路电流法；

4. 分析与设计常见模拟电路：通过讲解和分析实际电路，使学生了解模拟电路在各种电子设备中的应用；

5. 模拟电路实验：学生分组进行实验，教师指导，使学生掌握模拟电路的设计与制作方法；

6. 总结与反思：教师总结本节课的主要内容，学生进行自我反思，巩固所学知识。

五、教学评价

1. 课堂表现：观察学生的课堂参与度、提问回答情况等；

2. 实验报告：评估学生的实验操作能力和实验结果；

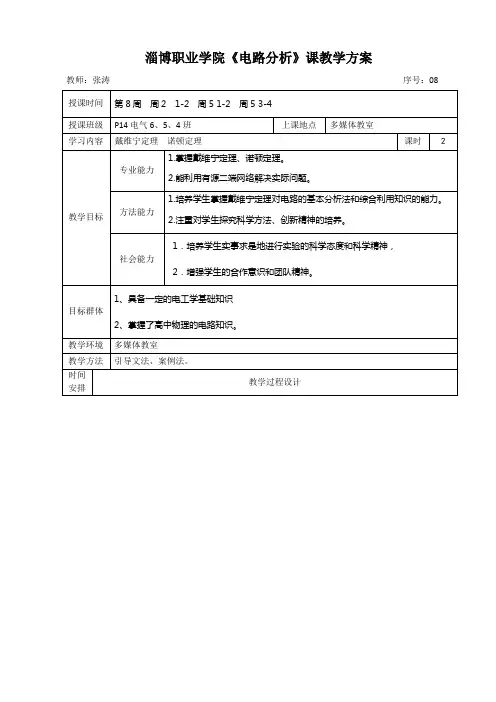

淄博职业学院《电路分析》课教学方案

教师：张涛 序号：08

授课时间 第8周 周2 1-2 周5 1-2 周5 3-4

授课班级 P14电气6、5、4班 上课地点 多媒体教室

学习内容 戴维宁定理 诺顿定理 课时 2

教学目标 专业能力 1.掌握戴维宁定理、诺顿定理。

2.能利用有源二端网络解决实际问题。

方法能力 1.培养学生掌握戴维宁定理对电路的基本分析法和综合利用知识的能力。

2.注重对学生探究科学方法、创新精神的培养。

社会能力 1．培养学生实事求是地进行实验的科学态度和科学精神，

2．增强学生的合作意识和团队精神。

目标群体 1、具备一定的电工学基础知识

2、掌握了高中物理的电路知识。

教学环境 多媒体教室

教学方法 引导文法、案例法。

时间安排 教学过程设计

[引导文]（5分钟）

应用支路电流法分析与计算复杂电路，会同时求出各条支路的电流，这些值有些对电路的分析是有用的，而有一些则对电路的分析意义不大，特别是当某之路负载取值变化时，计算方法依旧，计算过程重复、繁琐。利用戴维宁定理可避免这类情况。

一、戴维宁定理：

当只求解某一支路电流或电压时，这时可将所求支路以外的电路，看作是一个有源二端网络。

戴维宁定理就是说明这种线性有源二端网络等效变换的定理。

定理的内容：任何一个线性有源二端网络对于外电路来说，可用一个等效电压源来代替。等效电压源的电动势E等于有源二端网络输出端开路时的输出电压U0；内电阻R0等于二端网络内部所有独立电源为零值时在网络输出端的等效电阻。（45分钟）

所有独立电源为零值：US =0，应予以短路

Is= 0，应予以开路

时间安排 教学过程设计

在图2－25中，N代表有源二端网络，a、b为输出端，N0表示N中所有独立电源为零值时（即恒压源短路、恒流源开路）所得的无源二端网络。
