电能质量分析检验报告

电能质量评估报告模板

背景介绍

电能质量评估是指对电能的各种质量指标进行检测、分析和评价的过程。其目的是为了保证电力系统和用电设备的安全运行，并提高用电效率。电能质量评估通常包括以下内容：

• 电能质量参数测量和分析

• 电能质量问题诊断与分析

• 电能质量改善方案建议

下面是一份电能质量评估报告模板，旨在为电力系统和用电设备的运维人员提供参考。

评估报告

质量参数测量和分析

1. 电压质量参数

• 最大电压 (Max Voltage)：XXX V

• 最小电压 (Min Voltage)：XXX V

• 平均电压 (Avg Voltage)：XXX V

• 波动率 (Voltage Fluctuation Rate)：XXX %

对比电压波动率标准值 (10%)，发现电压波动率过大，可能导致用电设备工作不稳定、甚至损坏。

2. 电流质量参数

• 最大电流 (Max Current)：XXX A

• 最小电流 (Min Current)：XXX A

• 平均电流 (Avg Current)：XXX A

• 谐波畸变 (Harmonic Distortion)：XXX %

对比电流谐波畸变标准值 (5%)，发现电流谐波畸变过大，可能造成用电设备损耗增加，甚至烧毁。

问题诊断与分析

本次评估发现电压波动率和电流谐波畸变超标，可能对用电设备造成影响。经过相关测量和分析，发现以下问题： • 电容器老化，电容损耗加剧，导致电压波动率过大。

• 三相负载不均，导致电流谐波畸变过大。

改善方案建议

根据问题诊断，我们提出以下改善方案建议：

• 更换老化的电容器，减小电容损耗，降低电压波动率。

• 检查三相负载均衡，平衡三相负载，减小电流谐波畸变。

总结

本次电能质量评估报告详细分析了电压质量和电流质量参数，并对出现的问题进行了诊断和分析，最后提出了相应的改善方案建议。电能质量评估是电力系统和用电设备安全运行的重要手段，希望本报告能对电力系统的运维人员提供一些帮助。

电能质量检测报告

电能质量对于现代社会的稳定运行至关重要。随着电子设备的普及和社会电力需求的增加，保障电能质量成为一个迫切的任务。因此，电能质量检测报告的编制和执行显得尤为重要。

首先，电能质量检测报告的编制需要进行科学的测量和分析工作。通过使用专业的仪器设备，例如电压表、功率因数表等，对电力系统进行全面的检测。若在电网中出现电压波动、频率偏移、谐波等问题，可以通过检测仪表来记录这些不正常的情况。此外，综合多个设备的测试结果，分析数据收集到的时间、地点、电压范围、功率因数等相关信息，得出一个客观、准确的检测报告。

其次，电能质量检测报告的编制还需要包括对检测结果的解读和分析。通过对检测数据的统计和分析，我们可以得到一些结果。例如，我们可以得出电网中的电压波动频率和幅度，以及频率偏移量等指标。分析这些指标，可以判断电能质量是否满足国内或国际的相关标准，以及是否对设备的正常运行产生影响。同时，通过与历史数据的对比，可以判断电网中电能质量的趋势和变化。

此外，电能质量检测报告还应该包括对问题出现原因的分析和建议。通过研究检测报告中出现的问题，并结合实地勘测和相关设备的信息，可以找出问题的根源。例如，电网中的谐波问题可能是由于电力设备的谐波产生引起的，因此，在报告中可以提出相应的解决方案，如增加滤波器、调整电力设备的连接方式等。通过这些建议，可以对电网的质量进行改进，并提供技术支持来消除或减少电能质量问题的发生。

最后，在编制电能质量检测报告时，应该考虑到报告的应用价值和实际意义。在报告中，我们可以展示一些与电能质量相关的统计数据和图表。例如，我们可以绘制电力负荷随时间的变化曲线，以及谐波频率和幅度随时间的变化曲线等。通过这些数据的可视化展示，可以更直观地反映电能质量的变化趋势和影响因素，有利于相关决策和改进工作的推进。

总之，电能质量检测报告是保障电力系统稳定运行的重要工具。通过合理的测量和分析，编制出客观、准确的报告，并提出相应的解决方案，可以有针对性地解决电能质量问题。在实践中，我们需要不断完善电能质量检测报告的相关技术和方法，以促进能源行业的可持续发展。

电能质量评估报告

一、引言

电能质量评估报告旨在对某特定区域的电能质量进行全面评估和分析。本报告将通过收集和分析相关数据，评估电能质量的各项指标，并提供相应的建议和改进措施，以确保电能供应的稳定性和可靠性。

二、评估范围

本次电能质量评估报告的评估范围包括以下几个方面：

1. 电压波动和闪变：评估电网中电压的稳定性和波动情况，以及闪变对电能质量的影响。

2. 频率偏差：评估电网中频率的稳定性，检测频率偏差是否超出标准范围。

3. 谐波含量：评估电网中谐波含量的情况，检测谐波对电能质量的影响。

4. 电能质量事件：评估电网中的电能质量事件，包括短时中断、长时中断、电压暂降、电压暂增等情况。

三、数据收集与分析

1. 电压波动和闪变：

通过在特定区域的多个测点安装电压记录仪，对电压波动和闪变进行实时监测和数据记录。收集的数据包括电压波动的幅值、频率和持续时间等指标。通过对数据的分析，得出电压波动和闪变的情况，并与相关标准进行对比。

2. 频率偏差： 通过在特定区域的电网节点安装频率记录仪，对电网频率进行实时监测和数据记录。收集的数据包括频率的偏差值和持续时间等指标。通过对数据的分析，得出频率偏差的情况，并与相关标准进行对比。

3. 谐波含量：

通过在特定区域的电网节点安装谐波分析仪，对电网谐波含量进行实时监测和数据记录。收集的数据包括各次谐波的含量和总谐波畸变率等指标。通过对数据的分析，得出谐波含量的情况，并与相关标准进行对比。

4. 电能质量事件：

通过收集特定区域的电能质量事件记录，包括短时中断、长时中断、电压暂降、电压暂增等情况。分析事件的发生频率、持续时间和对电能质量的影响程度。

四、评估结果与建议

1. 电压波动和闪变：

根据数据分析结果，电压波动和闪变情况较为稳定，未超出相关标准范围。建议继续保持电网的稳定性，定期进行巡检和维护。

2. 频率偏差：

根据数据分析结果，频率偏差较小，未超出相关标准范围。建议继续保持电网的频率稳定性，监测频率变化情况，及时调整电网运行参数。

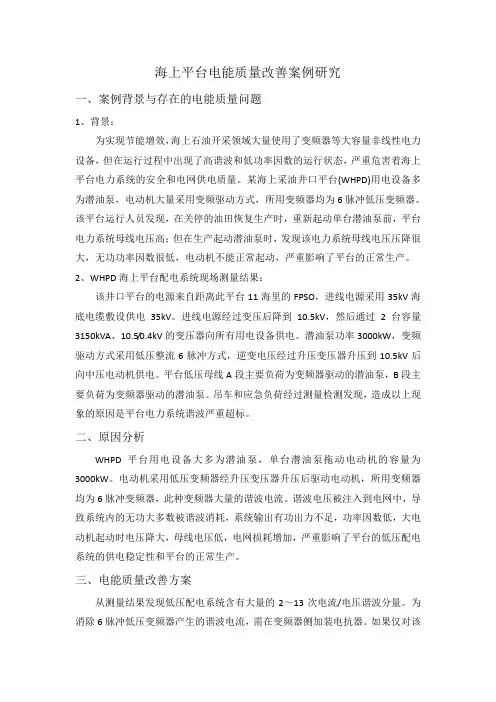

海上平台电能质量改善案例研究

一、案例背景与存在的电能质量问题

1、背景：

为实现节能增效，海上石油开采领域大量使用了变频器等大容量非线性电力设备，但在运行过程中出现了高谐波和低功率因数的运行状态，严重危害着海上平台电力系统的安全和电网供电质量。某海上采油井口平台(WHPD)用电设备多为潜油泵，电动机大量采用变频驱动方式，所用变频器均为6脉冲低压变频器。该平台运行人员发现，在关停的油田恢复生产时，重新起动单台潜油泵前，平台电力系统母线电压高；但在生产起动潜油泵时，发现该电力系统母线电压压降很大，无功功率因数很低，电动机不能正常起动，严重影响了平台的正常生产。

2、WHPD海上平台配电系统现场测量结果：

该井口平台的电源来自距离此平台11海里的FPSO，进线电源采用35kV海底电缆敷设供电 35kV。进线电源经过变压后降到10.5kV，然后通过2台容量3150kVA、10.5/0.4kV的变压器向所有用电设备供电。潜油泵功率3000kW，变频驱动方式采用低压整流6脉冲方式，逆变电压经过升压变压器升压到10.5kV后向中压电动机供电。平台低压母线A段主要负荷为变频器驱动的潜油泵，B段主要负荷为变频器驱动的潜油泵。吊车和应急负荷经过测量检测发现，造成以上现象的原因是平台电力系统谐波严重超标。

二、原因分析

WHPD平台用电设备大多为潜油泵，单台潜油泵拖动电动机的容量为3000kW。电动机采用低压变频器经升压变压器升压后驱动电动机，所用变频器均为6脉冲变频器，此种变频器大量的谐波电流。谐波电压被注入到电网中，导致系统内的无功大多数被谐波消耗，系统输出有功出力不足，功率因数低，大电动机起动时电压降大，母线电压低，电网损耗增加，严重影响了平台的低压配电系统的供电稳定性和平台的正常生产。

三、电能质量改善方案

从测量结果发现低压配电系统含有大量的2～13次电流/电压谐波分量。为消除6脉冲低压变频器产生的谐波电流，需在变频器侧加装电抗器。如果仅对该系统增加电容无功补偿装置，任何一组带限流电抗器的电容器组投入系统后，都会和系统产生一个并联谐振点，并且该谐振点是随着投入电容器步数的改变而改变。并联谐振将产生谐波放大现象，由于2～13次之间的谐波是连续的，因此谐波放大的现象不可避免。
