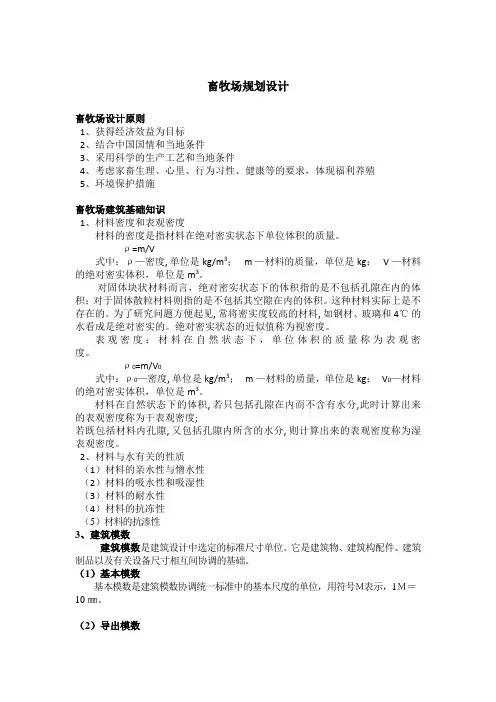

畜牧场规划设计

畜牧场规划设计

畜牧场设计原则

1、获得经济效益为目标

2、结合中国国情和当地条件

3、采用科学的生产工艺和当地条件

4、考虑家畜生理、心里、行为习性、健康等的要求，体现福利养殖

5、环境保护措施

畜牧场建筑基础知识

1、材料密度和表观密度

材料的密度是指材料在绝对密实状态下单位体积的质量。

ρ=m/V

式中：ρ—密度, 单位是kg/m3； m —材料的质量，单位是kg； V —材料的绝对密实体积，单位是m3。

对固体块状材料而言，绝对密实状态下的体积指的是不包括孔隙在内的体积；对于固体散粒材料则指的是不包括其空隙在内的体积。这种材料实际上是不存在的。为了研究问题方便起见, 常将密实度较高的材料, 如钢材、玻璃和4℃ 的水看成是绝对密实的。绝对密实状态的近似值称为视密度。

表观密度：材料在自然状态下，单位体积的质量称为表观密度。

ρ0=m/V0

式中：ρ0—密度, 单位是kg/m3； m —材料的质量，单位是kg； V0—材料的绝对密实体积，单位是m3。

材料在自然状态下的体积, 若只包括孔隙在内而不含有水分,此时计算出来的表观密度称为干表观密度;

若既包括材料内孔隙, 又包括孔隙内所含的水分, 则计算出来的表观密度称为湿表观密度。

2、材料与水有关的性质

（1）材料的亲水性与憎水性

（2）材料的吸水性和吸湿性

（3）材料的耐水性

（4）材料的抗冻性

（5）材料的抗渗性

3、建筑模数

建筑模数是建筑设计中选定的标准尺寸单位。它是建筑物、建筑构配件、建筑制品以及有关设备尺寸相互间协调的基础。

（1）基本模数

基本模数是建筑模数协调统一标准中的基本尺度的单位，用符号Ｍ表示，1Ｍ＝10㎜。

（2）导出模数 导出模数分为扩大模数和分模数。扩大模数为基本模数的整数倍，以3Ｍ、6Ｍ、12Ｍ、15Ｍ、30Ｍ和60Ｍ表示。分模数为整数除基本模数，以1／10Ｍ、1／5 Ｍ和1／2 Ｍ表示。

4、常用的建筑名词和结构名词（最好侧重看教材P47）

横向：建筑物的宽度方向

纵向：建筑物的长度方向

开间：两条横向定位轴线之间的距离

进深：两条纵向定位轴线之间的距离

净高：地面层到吊顶之间，有效使用空间的垂直距离

构件：组成建筑结构的元件，如梁、板、墙、柱和基础

结构：建筑物中承受和传递荷载起骨架作用的部分

横向定位轴线：沿建筑物宽度方向设置的轴线

纵向定位轴线：沿建筑物长度方向设置的轴线

勒脚：外墙身与室外地面接近的部位称为勒脚。

作用：这部分极易受到损坏，需要进行保护。常见的做法是抹灰和贴面。

踢脚线：它是内墙面下部与室内地面相交处的构造措施，其保护墙角，扫地时不污染墙面，高度一般为120-180 mm。

过梁：为了支撑门窗洞口上部墙体的重量，在门窗上面设置横梁，称为过梁。

圈梁：圈梁是均匀地卧在墙体上的，闭合的带状构造措施。作用是加强砖砌体建筑的整体性和刚度，以抵抗基础不均匀沉降，或墙体受到振动和地震引起的变形和开裂。

壁柱：增加窗间墙横断面以及梁支撑处的局部面积以便承受较大的荷载。

门垛：墙上开设门洞口处于丁字墙或两墙转角处时，为便于门框的安装和墙体的稳定性，需要设置门跺。

5、基础和墙体的作用

（一）基础的作用

基础：为了控制建筑物的下沉及保证其稳定性，将建筑物与土壤接触的部分的底面积适当扩大，以减少建筑物与土壤接触面积上的压强。建筑物埋在地下这一部分成为基础。承受由基础传递下来的荷载的土层或岩体称为地基。

（二）墙体的作用

（1）承重作用：横墙承重、纵墙承重、纵横墙混合承重、墙与内柱混合承重。

（2）围护作用：墙体起遮挡风雨、保温防寒作用。

（3）墙体的分隔作用：墙体将一个大的空间分隔成几个房间，要求有一定的隔声能力、自重轻、厚度尽量薄

6、土建制图基本常识

☻比例尺：用来放大或缩小图形的绘图工具。

☻墨线笔：用来描图或在图纸上画墨线的仪器，也称直线笔或鸭嘴笔。

执墨线笔的姿势：笔杆向右略偏20°左右，笔杆在画线时走出的平面应垂直于纸面，画线速度要均匀。

☻图纸有绘图纸和描图纸两种。

☻绘图纸：用于画铅笔图或墨线图，要求纸面洁白、质地坚实，并以橡皮擦拭不起毛、画墨线不洇为好。

☻描图纸（也称硫酸纸）：专门用于墨线笔或绘图笔等描绘作图的，并以此复制蓝图，要求其透明度好、表面平整。H表示硬芯铅笔，用于画底稿；B表示软芯铅笔，用于加深图线的色泽用；HB表示中等软硬铅笔，用于注写文字及加深图线等。铅笔要削成圆锥形尖锥形铅芯用于画稿线和注写文字等，楔形铅芯用于加深图线用。画线时握笔要自然，速度、用力要均匀。橡皮有软硬之分。修整铅笔线多用软质的，修整墨线则多用硬质的。

☻

图纸幅面的基本尺寸规定有五种，其代号分别为

A0、A1、A2、A3和A4。

各号图纸幅面尺寸和图框形式、图框尺寸都有明确规定，具体规定见下表。

A0 A1 A2 A3 A4

b×1 841×1189 594×841 420×594 297×420 210×297

c 10 5

a 25

☻国标对图线的规定包括两个方面，即线宽和线型。

☻工程图上必须标注尺寸才能使用。标注尺寸的要求是：

（1）正确：即标注方式符合国标规定。

（2）完整：即尺寸必须齐全。不在同一张图纸上但相同部位的尺寸应一致。

（3）清晰：即注写的部位要恰当、明显、排列有序。

☻标注线段尺寸包括四要素——尺寸线、尺寸界线、尺寸起止符号、尺寸数字。

尺寸界线用细实线绘制，与图样靠近的一端保持2mm 的距离，另一端超出2-3mm。尺寸线用细实线绘制，与被标注长度平行；尺寸起止符号中粗斜短线绘制，倾斜方向与尺寸界线成顺时针45o。

☻尺寸数字注写原则：

（1）水平方向的尺寸数字，注写在尺寸线上方中部

（2）垂直方向的尺寸数字，宜注写在左方中部。

（3）非水平、非垂直方向的尺寸数字，接近于水平方向按水平方向的尺寸数字注写，接近于垂直方向按垂直方向的尺寸数字注写。

（4）尺寸数字如没有足够的注写位置，最外边的尺寸数字可注写在尺寸界线的外侧，中间相邻的尺寸数字可错开注写。

☻定位轴线：在施工图中将房屋的基础、墙、柱和屋架等承重构件的轴线画出，并进行编号，以便于施工放线和查阅图纸。这些轴线称为定位轴线。

☻附加轴线：

对于一些与主要承重构件联系的次要构件，它的定位轴线一般作为附加轴线，编号可用分数表示。

☻标高符号：在总平面图、平面图、立面图和剖面图上，经常用标高符号表示某一部位的高度，一般用细实线绘制。标高数值以米为单位，一般注至小数点后三位数（总平面图为2位）。

☻总平面图：将拟建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同周围的地形地物状况，用水平投影方法和相应的图例所画出的图样，称为。总平面图，它能反映出上述建筑物的平面形状、位置、朝向和周围环境的关系，是新建筑的施工定位、土方施工及做施工总平面图的重要依据。（用途）

☻平面图：假想用一水平的剖切面沿门窗洞的位置将房屋剖切后，对把剖切面以下部分作出水平剖面图，即建筑平面图，简称平面图。反映房屋的平面形状、大小和空间布置，墙柱位置、大小、厚度和材料，门窗的类型和位置。（作用）

♦平面图绘制方法： （一）确定绘制建筑平面图的比例和图幅。

（二）画底图。

（1）画图框线和标题栏的外边线；

（2）布置图面，画定位轴线、墙身线；

（3）在墙体上确定门窗洞口的位置；

（4）画楼梯散水等细部。

（三）仔细检查底图，无误后，按建筑平面图的线型要求进行加深，并标注轴线、尺寸、门

窗编号、剖切符号等。

（四）写图名、比例及其他内容。

♦建筑平面图的画图步骤:

画墙柱的定位轴线

画墙厚、开门窗

加重、画细部

标注尺寸、图名及比例

☻立面图：在与房屋立面平行的投影面上所作的房屋正投影图，称为建筑立面图，简称立面图。在设计阶段主要是用来研究房屋立面上的艺术处理，即是否美观；在施工图中，主要反映房屋的外貌和立面装修的一般做法。（作用）

♦建筑立面图的绘制方法与步骤：

（1）先选定比例和图幅，经过画底图和加深两个步骤。

（2）室外地坪线、建筑外轮廓线

（3）各层门窗洞口线

( 4 ) 墙面细部，如窗台、门窗细部、壁柱、室外台阶等。

（5）检查无误后，按立面图的线型要求进行图线加深。

（6）标注标高、首尾轴线，写墙面装修文字、图名、比例

☻剖面图：假想用剖切面（平面或曲面）剖开物体，移去观察者和剖切面之间的部分，做出剩余部分的正投影图，称为剖面图。（形成）

剖面图是用来表示建筑内部的结构构造、垂直方向的分层情况、各层楼地面、屋顶的构造及相关尺寸、标高等。（作用）

尽量使剖切平面通过门窗洞口。一般选择在建筑物内部空间变化比较复杂的部位。

♦建筑剖面图的绘制方法与步骤：

（1）画被剖切到的墙体定位轴线、墙体、楼板面等

（2）在被剖切的墙上开门窗洞口以及可见的门窗投影

（3）画剖开房间后向，可见方向投影所看到部分的投影

（4）按建筑剖面图的图示方法加深图线，标注标高与尺寸，最后画定位轴线，书写图名和比例。

注意：常用建筑符号、标高、索引和想吐标志请参阅教材第三章第一节

禽舍设计

1、蛋鸡的饲养方式

（1）全程笼养工艺模式；

（2）平养工艺模式（网上、地面厚垫料雏鸡：25只/m2 育成鸡：10只/m2）

（3）蛋鸡生产阶段划分与生产工艺模式的应用一段式、二段式、三段式 2、肉鸡的饲养方式

（1）厚垫草饲养工艺模式

（2）网上平养工艺模式（竹片、硬塑料网或金属网，饲养密度为4.8只/m2）

（3）混合地面 （两高一低）网面：垫料地面=6:4或2:1，饲养密度为4.3只/m2

（4）笼养 国内饲养肉种鸡使用，饲养密度是平养的3倍

3、鸡的饲养阶段划分和生产工艺流程

育雏期 0-6 周

育成期 7-20 周

成鸡 21周直至淘汰（产蛋期）

肉鸡的饲养一般都不分阶段，整个饲养期为1日龄至上市

鸡的生产工艺流程：根据鸡的不同饲养阶段确定，养鸡生产环节包括育雏、育成、产蛋及孵化等环节。按照生产工艺流程建立不同类型的鸡舍

4、鸡舍种类

按建筑结构形式分：密闭式、有窗式、开敞式

按饲养方式分：平养鸡舍、笼养鸡舍

按所养鸡的种类分：种鸡舍、蛋鸡舍、肉鸡舍

按生长阶段分：育雏舍、育成舍、成鸡舍

其他：连栋鸡舍、高密度叠层笼养鸡舍

5、鸡舍建筑设计的基本要求

（1）创造适宜的环境，以最大限度地发挥鸡的生产力，实现全年均衡生产。

（2）适合工厂化生产的工艺，满足工厂化生产要求。

（3）技术措施合理，确保结构合理，空间利用恰当，施工方便，坚固耐久，经济实用。

（4）满足建筑物的美观及与鸡场总平面布置统一协调。

6、鸡舍建筑环境的功能要求

（1）通风良好 自然通风—应考虑鸡舍选型、跨度、门窗处理以及设出风口；机械通风—鸡舍选型、风机选型、安装合理、风量可控、开口遮光、设应急风口

（2）光照适度 鸡对光照敏感，避免不合理光照造成性发育失控和光害
