基桩高应变检测

高应变动力桩基检验检测（原则）

1、委托单位提供的资料：

①、工程名称、工程地点、建设、勘察、设计、监理、施工单位名称：

②、工程地质勘察报告；

③、桩基础施工平面图；

④、工程桩设计资料和施工记录；

⑤、其他有关资料。

2、检测数量规定：

同一单位工程，不少于总桩的5%，且不少于5根。

3、检测桩桩位（检测点位）的确定原则：

①、基桩承载力检测，首选成桩质量较差的基桩；

②、当采用两种或两种以上检测方法时，应依据前一种试验方法的检测结果，选择成桩质量较差的基桩；

③、选择对施工质量有怀疑的桩；

④、选择设计方认为重要的桩；

⑤、选择岩土特性复杂，可能影响施工质量的桩；

⑥、选择代表不同施工工艺条件和不同施工质量的桩；

⑦、同类型的桩宜均匀分布。

4、检测时间规定：

从成桩到检测的休止时间：

混凝土灌注桩应在混凝土达到设计强度等级后，且满足上述要求天数要求。

5、委托单位与现场处理措施：

按检测方提供的方案作好现场检测工作。

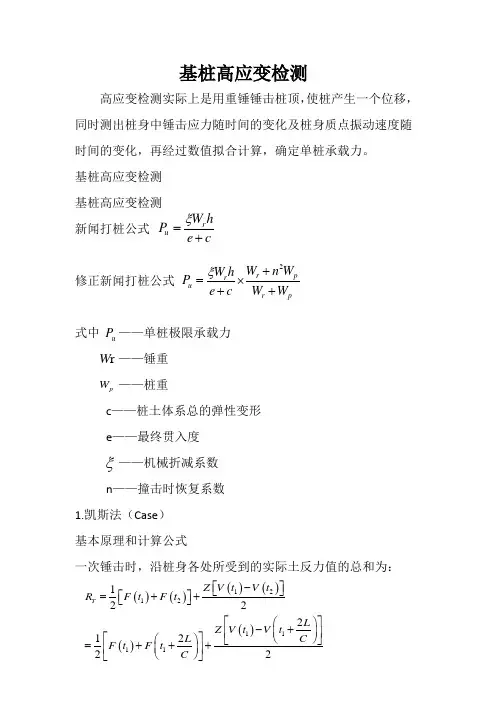

基桩高应变检测

高应变检测实际上是用重锤锤击桩顶，使桩产生一个位移，同时测出桩身中锤击应力随时间的变化及桩身质点振动速度随时间的变化，再经过数值拟合计算，确定单桩承载力。

基桩高应变检测

基桩高应变检测

新闻打桩公式

修正新闻打桩公式

式中 ——单桩极限承载力

——锤重

——桩重

c——桩土体系总的弹性变形

e——最终贯入度

——机械折减系数

n——撞击时恢复系数

1.凯斯法（Case）

基本原理和计算公式

一次锤击时，沿桩身各处所受到的实际土反力值的总和为：

ruWhPec2rprurpWnWWhPecWWuPrWpW1212111112221222TZVtVtRFtFtLZVtVtCLFtFtC

由于⊿L/t表示单位时间内变形大小，即质点振动速度V=⊿L/t，而L/t表示波在整个桩长传播的波速C=L/t，所以可表示为F=VAE/C=VZ。

它的物理意义是外力消耗是与内部阻抗和质点的振动速度乘积相关。

再分析RT公式中右侧第二项：

可以清楚看到，此式是桩质量与实测加速度平均值的成积，即为桩的惯性力。如果与质量——弹簧——阻尼系统的振动方程相比较，

惯性力+阻尼力+弹簧力=外力

基桩高应变检测

凯司法作如下假定：

①桩身质量均匀，且无明显缺陷，所以桩身阻抗恒定；

②动阻尼只存在桩端，忽略桩侧阻尼的影响；

③应力波在桩身中传播时，除土阻力影响外，没有其他因素造成能量扩散；

④土体对桩的阻力只与其相对位移有关，与其位移大小无关，也即一有位移，土阻力即达极限状态。 LFAEAELtt2112212VtVtZVtVtmtt0itmxCxkxpe桩端动阻力：

建筑工程基桩高应变法检测报告

1.引言

基桩是建筑工程中的重要组成部分，其质量状况对整个工程的安全和稳定性起着至关重要的作用。高应变法是一种常用的基桩检测方法，通过测量基桩顶部的应变变化来评估基桩的质量状况。本报告旨在对工程中的基桩进行高应变法检测，并对检测结果进行分析和评估。

2.检测方法和仪器

本次检测采用了高应变法，并使用了专业的高应变仪器。具体的检测步骤包括：确定检测点位，安装应变片，连接传感器，进行数据采集。检测仪器精度高、操作简便，能够实时显示应变变化曲线，并能够自动生成数据报告。

3.检测点位选择

根据实际情况，在工程现场选择了10个具有代表性的基桩作为检测点位。选择的基桩包括不同类型、直径和深度的基桩，能够全面反映工程中的基桩质量状况。

4.检测结果分析

对于每个检测点位，我们进行了多次的高应变法检测，并将采集到的数据进行分析和评估。通过分析，可以得出以下结论：

4.1基桩1及基桩2应变变化较小，质量较好。基桩深度达到设计要求，应变曲线稳定。

4.2基桩3的应变变化较大，可能存在质量问题。进一步检测发现，该基桩的直径大于设计要求，可能导致基桩质量不稳定。 4.3基桩4的应变曲线存在剧烈波动，可能是由于施工过程中的震动等外部因素导致。建议进行进一步的检测和评估。

4.4基桩5和基桩6的应变变化较小，质量较好。但进一步检测发现基桩5的直径略有超过设计要求，需要进一步评估。

4.5基桩7的应变变化较大，可能存在质量问题。进一步检测发现该基桩在施工过程中出现了偏移，需要进行修复或更换。

4.6基桩8的应变曲线比较平缓，但存在一个突然的应变峰值。经过检查，该峰值是由于传感器故障导致的，建议更换传感器并重新进行检测。

4.7基桩9和基桩10的应变变化较小，质量良好，符合设计要求。

5.结论

综上所述，通过高应变法检测，我们对工程中的基桩质量进行了评估。其中，基桩1、基桩2、基桩5、基桩6、基桩9和基桩10质量良好，符合设计要求。基桩3存在直径超过设计要求的问题，需要进行进一步评估和处理。基桩4、基桩7和基桩8存在质量问题，需要进行维修或更换。

桩基高应变检测技术

1高应变检测的适用范围

(1)打入式预制桩，打试桩时的打桩过程监测。

(2)施1前已开展单桩静载试验的一级建筑桩基的工程桩竖向抗压承载力和桩身完整性的检测。

(3)不复杂的二级建筑桩基、一级建筑桩基的工程桩竖向抗压承载力和桩身完整性的检测。

(4)一、二级建筑桩基静载试验校测的辅助检测。另外，高成变杪测丰委用于耐工程没计'开展校验和为工程验收而开展的现场试聆，对多支盘灌注桩、大直径扩底桩、以及具有缓变形Q-S曲线的大直径灌注桩均不宜采用高应变法检测单桩竖向抗压承载力；对灌注桩及超长钢桩开展竖向抗压承载力检测时，应具有现场实测经验和本地区相近条件下的可靠比照验证资料。

2检测桩数

由于工程桩是不允许不合格桩存在的，因此在开展检测时，不应简单地采用随机抽样的方式，而应根据打桩记录,经过综合分析，抽检那些估计质量可能较差的桩。以提高检测结果的可靠度，减少工程隐患。

基桩的高应变动力检测有两种情况：一种是根据《建筑桩基技术规范》中的有关规定开展的例行检测，其检测桩数不宜少于总桩数的5虬并不得少于5根；另一种是发现桩基工程有质量问题，必须对桩基施工质量、承载能力作出总体评价时，应由有关方面协商，适当增加抽检桩数，一般不应少于总桩数的10虬并不应少于10根，必要时还应开展低应变动力检测普查基桩桩身构造的完整性。

3检测截面的选择

传感器直接测到的信号是检测面上的应变和加速度的信号，要根据其他参数设定值计算后才能得到力和速度信号。检测截面选择不当，如传感器过分靠近桩顶或在变截面附近,实测的应变不具代表性；传感器安装处局部社质量差，不利于传感器的固定，在锤击力作用下还可能产生严重的非弹性变形，同时截面的阻抗也估算不准等，都会影响承载力的计算结果。

4锤击设备的选取

高应变动力检测基桩时，为了使桩土间产生一定的相对位移，需要在桩上作用有较大的能量，因此必须用重锤锤击桩顶。对于预制桩（包括管桩），可以利用打桩机作为锤击装置开展试验；对于灌注桩，则需要选择专门的自由落锤锤击设备，包括锤体、导向架脱钩器等，调整锤重和锤的落距是关系到能否采集到合格有用信号（也就是试验成败）的关键。锤重选取可按“规程”要求，即锤重应大于预估桩极限承载力的l%-1.5%o落距大小是影响力峰值和桩顶速度的重要因素，落距过小，则能量缺陷；而落距过大，力峰值过大，易击碎桩顶。一般的落距控制在1.0~2.0m之间，最大落距《2.5m,最好是重锤低击，锤重和锤落距的选取要使桩的锤击贯入度22.5mπι,但不能超过IOmmo贯入度过小，土的强度发挥不充分，太大则不满足波动理论，实测波形失真。
