第四章焊接复习题
1. 何谓熔化焊、压力焊和钎焊？各包括哪些常用的焊接方法。
熔化焊：是利用局部加热的方法，把两被焊金属的接头处加热至融化状态，然 后冷却结晶形成焊缝而将两部分金属连接成一个整体的方法。
压力焊：是对两被焊接金属接头施加压力（加热或不加热），通过被焊工件的塑 性变形而使接头表面紧密接触，使之彼此焊接的方法。
钎焊：是利用熔点比母材低的填充金属熔化之后，填充接头间隙并与固态的母 材相互扩散实现连接的一种焊接方法。
熔化焊：气焊，电弧焊（手弧焊、埋弧自动焊、气体保护焊），等离子弧焊，电 渣焊，电子束焊，激光焊。
压力焊：电阻焊（点焊、缝焊、对焊），摩擦焊，感应焊，爆炸焊，超音波焊， 扩散焊，冷却焊。
钎焊：软钎焊，硬钎焊。
2. 电焊条的焊芯和药皮的主要作用是什么？如何选用焊条？
焊芯：做电极，起导电作用，产生电弧，提供焊接热源；焊芯作为填充金属，与 熔化的母材共同组成焊缝金属O
药皮：1.改善焊接工艺性 药皮中的稳弧剂易于引弧和稳定电弧燃烧作用，减 少金属飞溅，保证焊接质量，且美观。
2. 机械保护作用隔绝空气，保护熔滴和熔池金属。
3. 冶金处理作用 能脱氧、去硫、渗合金。
选用焊条的原则是要求焊缝和母材具有相同水平的使用性能，其原则：
1. 选用与母材化学成分相同或相近的焊条。
2. 选择与母材等强度的焊条。
3. 根据结构的使用条件选择焊条要皮的类型。
3. 手弧焊（焊条焊）和埋弧自动焊各适用于什么场合？
手弧焊使用范围：适用于各种焊缝的焊接，尤其是焊接一些寒风比较短的焊缝, 多不在同一位置的焊缝，小批量、多品种生产。
埋弧自动焊：适用于大批量生产，较厚长直焊缝或大直径圆形焊缝。
4. 什么是氫弧焊和二氧化碳保护焊？二者哪一个保护性能更好？各
适于焊接哪种材料？
氫弧焊：是以氮气作为保护气体，氮气是惰性气体，可保护电极和熔化金属不 受空气的侵害，甚至在高温下，氫气也不同金属发生化学反应，也不溶 于液态金属中，因此，氫气是一种比较理想的保护气体。
第四篇 金属连接成形（焊接生产）

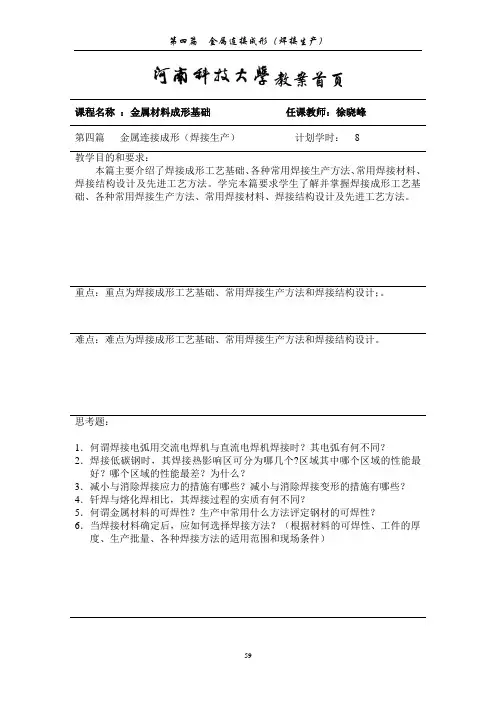

59 教案首页
课程名称 ：金属材料成形基础 任课教师：徐晓峰
第四篇 金属连接成形（焊接生产） 计划学时： 8
教学目的和要求：
本篇主要介绍了焊接成形工艺基础、各种常用焊接生产方法、常用焊接材料、焊接结构设计及先进工艺方法。学完本篇要求学生了解并掌握焊接成形工艺基础、各种常用焊接生产方法、常用焊接材料、焊接结构设计及先进工艺方法。
重点：重点为焊接成形工艺基础、常用焊接生产方法和焊接结构设计；。
难点：难点为焊接成形工艺基础、常用焊接生产方法和焊接结构设计。
思考题：
1．何谓焊接电弧用交流电焊机与直流电焊机焊接时？其电弧有何不同？
2．焊接低碳钢时，其焊接热影响区可分为哪几个?区域其中哪个区域的性能最好？哪个区域的性能最差？为什么？
3．减小与消除焊接应力的措施有哪些？减小与消除焊接变形的措施有哪些？
4．钎焊与熔化焊相比，其焊接过程的实质有何不同？
5．何谓金属材料的可焊性？生产中常用什么方法评定钢材的可焊性？
6．当焊接材料确定后，应如何选择焊接方法？（根据材料的可焊性、工件的厚度、生产批量、各种焊接方法的适用范围和现场条件） 第四篇 金属连接成形（焊接生产）
60 第四篇 金属焊接成型
概 述
一、金属焊接成形
用加热、加压等工艺措施，使两分离表面产生原子间的结合与扩散作用，从而获得不可拆卸接头的材料成形方法。
二、焊接成形的分类
1．熔化焊： 电弧焊（手工电弧焊、埋弧自动焊、气体保护焊）、电渣焊、电子束焊、激光焊、等离子弧焊等。
2．压力焊：电阻焊、摩擦焊、冷压焊、超声波焊、爆炸焊、高频焊、扩散焊等。
3．钎焊：软钎焊、硬钎焊。
三、焊接成形的特点
1．接头 牢固、封性好。
2．可化大为小、以小拼大。
3．可实现异种金属的连接。
4．重量轻、加工装配简单。
5．焊接应力变形大，接头易产生裂纹、夹渣、气孔等缺陷。
“焊接方法及设备”思考题
第一章 焊接电弧
1、焊接电弧的物理本质是什么?它具有什么特点?
电弧的本质是气体放电，是气体放电的一种表现形态。
特点：电压最低、电流最大、温度
2、电弧中带电粒子的产生的方式主要有哪些?
1）中性粒子电离 2）阴极电子发射
3、气体的电离电压、材料的电子逸出电压与电弧稳定性之间有什么关系?
电离电压越低，越容易引弧，稳弧性好
逸出功越小，引弧越容易，稳弧性能越好
4、热阴极（如TIG焊）电子产生的主要方式是什么？冷阴极（如MIG焊）电子产生的主要方式是什么？
热：热发射 冷：场致发射 光发射 粒子碰撞发射
5、常用的引弧方式有哪些？常用的电弧焊方法各采用什么方式引弧？
1、接触引弧 焊条电弧焊、埋弧焊、熔化极气体保护焊
2、非接触引弧 钨极氩弧焊，等离子弧焊
6、焊接电弧由哪几部分构成？其电弧电压的表达式是什么？
由阴极区、阳极区和弧柱区三部组成。电弧电压：Ua=Uc+Uk+UA
弧柱电压Uc 阳极电压UA阴极电压Uk
7、简述阴极区和阳极区的导电机构
阴极区：电子流 阳极区：A+
8 阴极斑点和阳极斑点各有何特点阴极斑点电流密度大，温度高跳跃性和粘着性 存在斑点力 自动寻找氧化膜—阴极清理作用（或阴极雾化作用），对铝、镁合金的焊接非常重要。阳极斑点阳极斑点则有避开氧化膜而去自动寻找纯金属表面的倾向。产生阳极斑点力，但该斑点力小于阴极斑点力。
9、最小电压原理的含义是什么？
在电流和周围条件一定时，处于稳定燃烧状态的电弧，其电弧导电半径（r）或温度（T）应使弧柱的电场强度（E）具有最小值。也就是说，电弧具有保持最小能量消耗的特性。
10、电弧所受的力有哪些？
电磁收缩力、等离子流力、斑点压力、短路爆破力
11、什么是焊接电弧的静特性和动特性？
焊接电弧静特性 在电极材料、气体介质和弧长一定的情况下，电弧稳定燃烧时，焊接电流与电弧电压的关系。焊接电弧的动特性 弧长一定时，当焊接电流发生连续快速变化时，电弧电压与电流瞬时值之间的关系。反映电弧导电性能对电流变化的响应能力。
《焊接结构》讲义
武汉理工大学 金属成型加工系 姜剑宁 2016/6/13 第1页 1
第四章 焊接接头
§4-1 焊接接头与焊缝的形式与特性
本节主要讲焊接接头的作用、型式、焊缝种类和强度特征等问题。也就是说要把各种接头的型式、特性等一系列基本问题给大家作一个全面的介绍。
在科学技术高度发展的今天，焊接产品遍布人们生活工作的各个领域，而任何一个焊接产品都包含了很多的焊接接头，所以焊接接头是组成焊接结构的基本单元，也是焊接结构的关键元件，为了方便的研究这个基本单元，我们必须给它下一个准确的定义，（板书：一、定义）为了回答这个问题，我们用一个简单的对接接头来说明这个问题。这就是一个对接接头的断面，中间打斜线的是焊缝金属，紧贴着它的是熔合线，接下来是热影响区，最后是部分基本金属，可见一个焊接接头由四部分组成：
一、 定义
焊接接头 = 焊缝金属 + 熔合线 + 热影响区 + 部分母材
有的书上将熔合线划到热影响区里面，这样接头就由三部分组成。
二、 作用
由上图我们可以看出，焊接接头的作用就是把相互分离的两部分基本金属连成一体，相互传递载荷，参与结构的受力，变形等一系列过程。所以一个合格的焊接接头，必须具有足够的强度和精度。所谓强度是指结构在使用中不破坏，不断裂；所谓精度是指焊接变形的大小和使用中的尺寸稳定性。
一个重要接头的破坏往往直接或间接地导致整个结构的失效。所以焊接
接头的性能直接影响了焊接结构的性能、使用安全等重大方面。所以说焊接接头是焊接结构的关键元件一点也不过分。
由于焊接接头是由焊缝金属、热影响区和部分母材3部分组成，焊缝是焊接接头的主要部分，所以我们研究焊接接头的性能就应该先研究焊缝的性能、形式和特点。 《焊接结构》讲义
