铝塑板幕墙施工方案

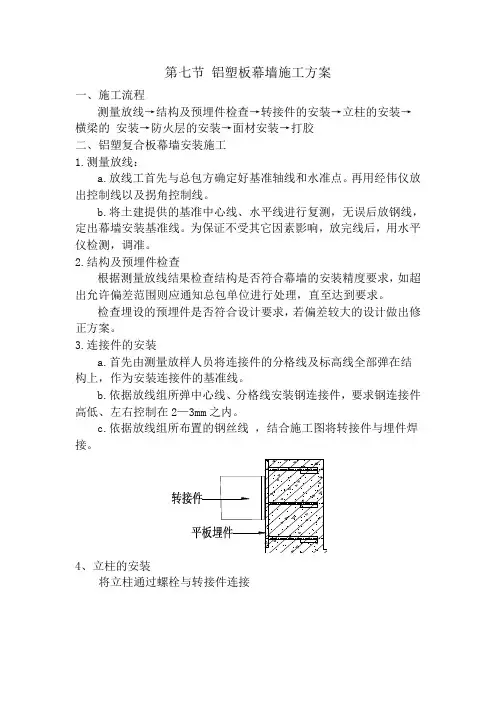

第七节 铝塑板幕墙施工方案

一、施工流程

测量放线→结构及预埋件检查→转接件的安装→立柱的安装→横梁的 安装→防火层的安装→面材安装→打胶

二、铝塑复合板幕墙安装施工

1.测量放线：

a.放线工首先与总包方确定好基准轴线和水准点。再用经伟仪放出控制线以及拐角控制线。

b.将土建提供的基准中心线、水平线进行复测，无误后放钢线，定出幕墙安装基准线。为保证不受其它因素影响，放完线后，用水平仪检测，调准。

2.结构及预埋件检查

根据测量放线结果检查结构是否符合幕墙的安装精度要求，如超出允许偏差范围则应通知总包单位进行处理，直至达到要求。

检查埋设的预埋件是否符合设计要求，若偏差较大的设计做出修正方案。

3.连接件的安装

a.首先由测量放样人员将连接件的分格线及标高线全部弹在结构上，作为安装连接件的基准线。

b.依据放线组所弹中心线、分格线安装钢连接件，要求钢连接件高低、左右控制在2—3mm之内。

c.依据放线组所布置的钢丝线 ，结合施工图将转接件与埋件焊接。

4、立柱的安装

将立柱通过螺栓与转接件连接

（2）立柱的分格安装控制

立柱的安装依据竖向钢直线以及横向鱼丝线进行调节安装，直至各尺寸符合要求，立柱安装后进行轴向偏差的检查，轴向偏差控制在±1mm范围内，竖料之间分格尺寸控制在±1mm，否则会影响横料的安装。

(4)底层立柱安装完毕后，在安装上一层立柱时，两立柱之间安装套筒，立柱安装调节完毕，两立柱之间打胶密封，防止雨水入侵。上下连接套筒插入长度不得小于250mm。

竖向伸缩缝密封胶套筒立柱

5.横梁安装

（1）立柱全部安装完毕后进行横梁的安装，横梁未安装之前，首先将角码插到横梁的两端，将横梁担住。然后用螺栓固定在立柱上。横梁承受玻璃的重压，易产生扭转，因而立柱上的孔位、角码的孔位应采用过渡配合，孔的尺寸比螺杆直径大0.1～0.2毫米。图示：

（2）由于铝合金幕墙热胀冷缩会产生噪音，设计考虑到此因素，在横梁与立柱之间进行热处理，整根横梁尺寸应比分格尺寸短4～4.5mm，横梁两端安装2mm防噪声隔离片（2mm缝或打胶处理）

第1页共96页 目录

1 编制依据及说明 .................................................... 3

1.1 编制依据 ......................................... 错误!未定义书签。

1.2 编制说明 ......................................... 错误!未定义书签。

1.3 编制内容 ......................................................... 3

2 总体概述 ......................................................... 4

2.1 基本概况 ......................................................... 4

2.2 工程质量目标 ..................................................... 4

2.3 工程工期目标 ..................................................... 4

2.4 工程安全文明施工目标 ............................................. 5

2.5 施工重点难点 ..................................................... 5

2.6 工程针对性及总体部署 ............................................. 7

3 施工方案与技术措施 ............................................... 7

3.1 脚手架搭设方案 ................................................... 7

铝塑板幕墙施工准备，流程、工艺及规范

一、幕墙所用工具：

无齿锯片切割机、手电钻、冲击电钻、射钉枪、各种规格的钻花、扳手、螺丝刀、手锤、墨线、线垂、尼龙线、钢卷尺、电焊机、氧切设备、受动吸盘、电动吊蓝、注胶枪、风动拉铆枪、安全带等。

二、材料进场前的准备工作

此部分工作为工程的起始阶段，要以为施工服务为原则，按期、保质、保量地完成，具体如下：

（一）设计人员需在合同签订后，根据本工程的建筑图和幕墙工程方案图，在最短的时间内提出本工程的用料计划表。

（二）项目经理部与生产部互相配合,依据施工进度计划表和工程现场的实际情况作出本工程的加工计划,合理组织、安排生产，保证产品及时到场。

三、安装工艺流程

放线→固定骨架的连接件→固定骨架→安装铝板→收口构造处理→检验

四、 安装注意事项

1、铝板的品种、质量、颜色、花型、线条应符合设计要求，并应有产品合格证。

2、幕墙墙体骨架如采用型钢龙骨时，其规格、形状应符合设计要求，并应进行除锈、防锈处理。

3、铝板安装，当设计无要求时，宜采用抽芯铝铆钉，中间必须垫橡胶圈。抽芯铆钉间距以控制在100-150mm内。

(一)放线

固定骨架，将骨架的位置弹到基层上。骨架固定在主体结构上，放线前检查主体结构的质量。

（二）固定骨架的连接件

在主体结构的柱上焊接连接件固定骨架。

（三）固定骨架

骨架预先进行防腐处理。安装骨架位置准确，结合牢固。安装完检查中心线、表面标高等。为了保证板的安装精度，宜用经纬仪对横梁竖框杆件进行贯通。对变形缝、沉降缝、变截面处等进行妥善处理，使其满足使用要求。

（四）安装铝板

铝板的安装固定要牢固可靠，简便易行。

1、板与板之间的间隙要进行内部处理，使其平整、光滑。

2、铝板安装完毕，在易于被污染的部位，用塑料薄膜或其他材料覆盖保护。

C、铝板雨棚施工方案

一、铝板雨棚所用工具机具： 无齿锯片切割机、手电钻、冲击电钻、射钉枪、各种规格的钻花、扳手、螺丝刀、手锤、墨线、线垂、尼龙线、钢卷尺、电焊机、氧切设备、注胶枪、风动拉铆枪、安全带等。

铝塑板幕墙施工方案及安装工艺流程

一、幕墙所用工具机具：

无齿锯片切割机、手电钻、冲击电钻、射钉枪、各种规格的钻花、扳手、螺丝刀、手锤、墨线、线垂、尼龙线、钢卷尺、电焊机、氧切设备、三抓吸盘、电动吊蓝、注胶枪、风动拉铆枪、安全带、安全帽等。

二、材料进场前的准备工作

此部分工作为工程的起始阶段，要以为施工服务为原则，按期、保质、保量地完成，具体如下：

（一）设计人员需在合同签订后，根据本工程的建筑图和幕墙工程方案图，在最短的时间内提出本工程的用料计划表。

（二）项目经理部与生产部互相配合,依据施工进度计划表和工程现场的实际情况作出本工程的加工计划,合理组织、安排生产，保证产品及时到场。

三、安装工艺流程

放线→固定骨架的连接件→固定骨架→安装铝板→收口构造处理→检验

四、 安装注意事项

1、铝板的品种、质量、颜色、花型、线条应符合设计要求，并应有产品合格证。

2、幕墙墙体骨架如采用型钢龙骨时，其规格、形状应符合设计要求，并应进行除锈、防锈处理。

3、铝板安装，当设计无要求时，宜采用抽芯铝铆钉，中间必须垫橡胶圈。抽芯铆钉间距以控制在100-150mm内。

(一)放线

固定骨架，将骨架的位置弹到基层上。骨架固定在主体结构上，放线前检查主体结构的质量。

（二）固定骨架的连接件

在主体结构的柱上焊接连接件固定骨架。

（三）固定骨架

骨架预先进行防腐处理。安装骨架位置准确，结合牢固。安装完检查中心线、表面标高等。为了保证板的安装精度，宜用经纬仪对横梁竖框杆件进行贯通。对变形缝、沉降缝、变截面处等进行妥善处理，使其满足使用要求。

（四）安装铝塑板

铝塑板的安装固定要牢固可靠，简便易行。

1、板与板之间的间隙要进行内部处理，使其平整、光滑。

2、铝塑板安装完毕，在易于被污染的部位，用塑料薄膜或其他材料覆盖保护。

干挂铝塑板施工工艺 ①放线 放线工作根据土建实际的中心线及标高点进行；饰面的设计以建筑物的轴线为依据铝塑板骨架由横竖件组成，先弹好竖向杆件的位置线，然后再将竖向杆件的锚固点确定。
