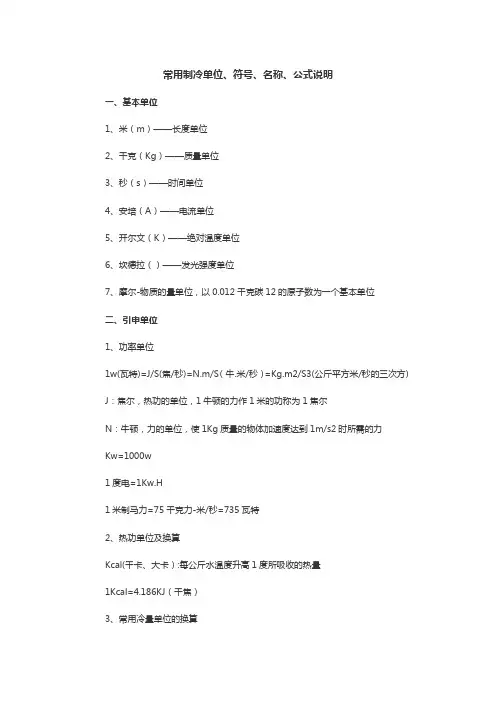

常用制冷单位、符号、名称、公式说明一、基本单位1、米（m）——长度单位2、千克（Kg）——质量单位3、秒（s）——时间单位4、安培（A）——电流单位5、开尔文（K）——绝对温度单位6、坎德拉（）——发光强度单位7、摩尔-物质的量单位，以0.012千克碳12的原子数为一个基本单位二、引申单位1、功率单位1w(瓦特)=J/S(焦/秒)=N.m/S（牛.米/秒）=Kg.m2/S3(公斤平方米/秒的三次方) J：焦尔，热功的单位，1牛顿的力作1米的功称为1焦尔N：牛顿，力的单位，使1Kg质量的物体加速度达到1m/s2时所需的力Kw=1000w1度电=1Kw.H1米制马力=75千克力-米/秒=735瓦特2、热功单位及换算Kcal(千卡、大卡）:每公斤水温度升高1度所吸收的热量1Kcal=4.186KJ（千焦）3、常用冷量单位的换算冷吨：1冷吨就是使1吨0℃的水在24小所内变为0℃的冰所需要的制冷量。

1美制冷吨=3024千卡/小时（kcal/h）=3.517千瓦（KW）1日制冷吨=3320千卡/小时（kcal/h）=3.861千瓦（KW）1千卡/小时（kcal/h）=1.163瓦（W）或104千卡/小时（104kcal/h）=11.63千瓦（KW）1马力（或1匹马功率）=735.5瓦（W）=0.7355千瓦（KW）1BTU/H=0.2519千卡BTU：英热单位，4、压强的换算Pa：帕斯卡，国际标准的压强单位，以1m2面积上受到1牛顿的力为1Pa粗估计算方式1Kg/cm2=10mH2O=1atm=100,000Pa=1Bar常用制冷单位、符号、名称、公式说明三、制冷空调常用单位1、导热系数：定义：稳态条件下，1m厚物体，两侧表面温差为1K,1H内通过1m2面积传递的能量，1W/m.K=0.85985Kcal/m.h.℃=1Kcal/m.h.℃=1.163W/m.K2、污垢系数：定义：指换热器表面积聚污垢后造成的传热计算时的热阻0.086m2.K/Kw=0.086m2.℃/Kw=0.086m2.℃.s/KJ=0.0000237m2.℃.h/KJ=0.00001m2.℃.h/Kcal3、比热容定义：每公斤温度升高（降低）1K所吸收（放出）的热量J/（Kg.K）：4、声级定义（dB）：分贝，以I0=10-12瓦／米2为基准值0贝尔，每上升一个数量级增加1贝尔，例当声强变为1000I0时，人耳感到的声音强弱增大3倍，对应的声强级为3贝尔＝30分贝，依此类推。

空调系统VRV、VAV、VWV、KRV分别代表什么意思概念区别1.VRV（VariableRefrigerantVolumeSystem），变制冷剂流量系统，80年代时由大金公司首推；VRV是变流量系统，是空调，走的是冷媒。

MRV全变多联中央空调，实现上也是变制冷剂流量系统。

还有许多厂商取名MDV、GMV......等等。

2.VAV（VariableAirVolumeSystem），变风量空调系统；VAV是变风量系统，是末端，走的是风路。

3.VWV(VariableWaterVolumeSystem)，变水量(冷冻水)空调系统；4.KRV新风换气机-全热交换器；名词解释1、VRV（Variable Refrigerant Volume）系统，为变冷媒流量多联系统，即控制冷媒流通量并通过冷媒的直接蒸发或直接凝缩来实现制冷或制热的空调系统。

VRV是依赖于机电方面的变频技术而产生的空调系统设计安装方式。

自从大金公司80年代发明了VRV系统之后，很多极其注意空间利用的商铺都选择这种算不上真正中央空调的新系统。

由于VRV系统只是输送制冷剂到每个房间的分机，所以不需要设计独立的风道（新风系统另外安排风道），做到了设备的小型化和安静化。

系统结构上类似于分体式空调机组，采用一台室外机对应一组室内机（一般可达16台）。

控制技术上采用变频控制方式，按室内机开启的数量控制室外机内的涡旋式压缩机转速，进行制冷剂流量的控制。

VRV空调系统与全空气系统，全水系统、空气—水系统相比，更能满足用户个性化的使用要求，设备占用的建筑空间比较小，而且更节能。

正是由于这些特点，其更适合那些需经常独立加班使用的办公楼建筑工程项目。

VRV空调系统的设计包含两个部分：空调设备选型及空调管路设计；空调系统控制设计。

前一部分内容由设计院的暖通工程师设计，后一部分内容通常由提供全套产品的系统工程承包商配套设计。

2、VAV（VariableAirVolumeSystem），变风量空调系统，与定风量空调系统一样，变风量空调系统也是全空气系统的一种空调方式，它是通过改变送风量，而不是送风温度来控制和调节某一空调区域的温度，从而与空调区负荷的变化相适应。

空调节流阀的作用
空调节流阀（air conditioning expansion valve）是空调系统的
重要部件之一，主要作用是控制制冷剂的流量，从而控制制冷系统的冷却效果。

具体来说，空调节流阀的作用包括以下几个方面：
1. 调节制冷剂的流量：空调节流阀可以根据室内环境的温度和湿度情况，自动调节制冷剂的流量大小，使其适合当前的冷却需求。

通过控制制冷剂的流量，可以确保冷却效果的稳定性和高效性。

2. 控制制冷剂的压力：空调节流阀可以根据制冷剂的压力变化，调节制冷剂的流量。

当系统中的压力过高时，节流阀可以限制制冷剂的流量，以降低压力；当系统中的压力过低时，节流阀可以增加制冷剂的流量，以提高压力。

3. 实现制冷循环：空调节流阀在制冷系统中起到关键作用，通过控制制冷剂的流量和压力，实现制冷系统中制冷剂的循环。

制冷剂从蒸发器中蒸发，吸收空气中的热量，然后经过节流阀进入冷凝器，释放热量到室外环境，并再次被压缩成液态，循环进行。

4. 提供节能效果：通过精确控制制冷剂的流量和压力，空调节流阀可以提供节能效果。

合理调节制冷剂的流量，避免过量或不足，可以避免能量的浪费，提高制冷系统的能效比。

综上所述，空调节流阀通过调节制冷剂的流量和压力，实现制冷循环，从而控制空调系统的冷却效果。

热力膨胀阀的工作原理热力膨胀阀（Thermal Expansion Valve，简称TXV）是一种常用于空调和制冷系统中的控制装置，其主要作用是调节制冷剂的流量，以确保系统的正常运行和高效性能。

本文将详细介绍热力膨胀阀的工作原理。

1. 热力膨胀阀的组成热力膨胀阀由以下几个主要部份组成：- 芯子（Pin）- 调节弹簧（Adjusting Spring）- 调节螺母（Adjusting Nut）- 阀体（Valve Body）- 芯子座（Pin Seat）- 液体入口（Liquid Inlet）- 气体出口（Gas Outlet）2. 工作原理热力膨胀阀通过感应制冷剂的温度和压力变化，调节制冷剂的流量。

其工作原理如下：- 初始状态：当系统处于停机或者低负荷状态时，调节弹簧使芯子向上施加一定的力，将阀门关闭，阻挠制冷剂流动。

- 启动过程：当系统启动后，制冷剂开始流动，温度和压力逐渐上升。

当制冷剂流经热力膨胀阀时，芯子感应到制冷剂的温度和压力变化。

- 温度感应：当制冷剂温度升高，芯子内的感温液体也随之升温。

感温液体的膨胀使芯子向下挪移，减小调节弹簧对阀门的压力，逐渐打开阀门。

- 压力感应：随着制冷剂流动的增加，系统压力也增加。

当压力超过一定阈值时，芯子座上的压力将芯子向上推回，减小调节弹簧对阀门的压力，逐渐关闭阀门。

- 流量调节：通过调节弹簧的预紧力和调节螺母的位置，可以改变阀门的开度，从而调节制冷剂的流量。

3. 热力膨胀阀的优势热力膨胀阀具有以下几个优势：- 精确控制：热力膨胀阀能根据制冷剂的温度和压力变化，精确控制制冷剂的流量，以适应不同负荷条件下的系统需求。

- 高效性能：通过调节制冷剂的流量，热力膨胀阀可以提高系统的热交换效果，提高能效和制冷效果。

- 稳定性：热力膨胀阀能够根据系统的工作状态自动调节，保持稳定的制冷剂流量，减少系统的波动和压力变化。

- 适应性强：热力膨胀阀适合于不同类型的空调和制冷系统，可根据系统的要求进行调节和安装。

供冷计算能耗计算公式随着现代社会的发展，能源消耗成为了一个备受关注的问题。

其中，建筑能耗占据了相当大的比例，而建筑中的供冷系统是其中的重要组成部分。

因此，对供冷系统的能耗进行计算和分析，对于节能减排具有重要意义。

本文将介绍供冷系统能耗的计算公式及其应用。

一、供冷系统能耗的计算公式。

在进行供冷系统能耗的计算时，需要考虑多个因素，包括制冷剂的种类、供冷系统的类型、制冷量、制冷剂的流量等。

下面将介绍供冷系统能耗的计算公式及其相关参数。

1. 制冷量的计算。

制冷量是供冷系统能耗计算的重要参数之一。

一般来说，制冷量的计算公式如下：Q = m c ΔT。

其中，Q表示制冷量，m表示制冷剂的质量，c表示制冷剂的比热容，ΔT表示制冷剂的温度变化。

2. 制冷剂的流量计算。

制冷剂的流量是影响供冷系统能耗的重要因素之一。

制冷剂的流量计算公式如下：G = Q / (h ΔT)。

其中，G表示制冷剂的流量，Q表示制冷量，h表示制冷剂的焓，ΔT表示制冷剂的温度变化。

3. 能耗的计算。

供冷系统的能耗可以通过以下公式进行计算：E = G (h2 h1)。

其中，E表示能耗，G表示制冷剂的流量，h2表示制冷剂的出口焓，h1表示制冷剂的入口焓。

以上是供冷系统能耗的计算公式及其相关参数，通过这些公式可以对供冷系统的能耗进行准确的计算和分析。

二、供冷系统能耗的应用。

供冷系统能耗的计算不仅可以用于对供冷系统的能耗进行评估，还可以用于节能减排的实际应用。

1. 优化供冷系统。

通过对供冷系统能耗的计算和分析，可以找出供冷系统中存在的能耗高的问题，进而进行优化。

例如，可以通过调整制冷剂的流量和温度，优化供冷系统的运行参数，降低能耗。

2. 设计节能供冷系统。

在设计新的供冷系统时，可以通过对供冷系统能耗的计算和分析，选择合适的制冷剂、优化系统结构，设计节能的供冷系统，从而降低能耗，减少对环境的影响。

3. 节能减排。

供冷系统能耗的计算可以帮助建筑业主和管理者了解供冷系统的能耗情况，从而采取相应的措施，降低能耗，减少对环境的影响，实现节能减排的目标。

变频多联机系统是“变频一拖多可变冷媒流量中央空调系统”的简称，是由一台室外机和若干台室内机组成的一个冷媒循环系统。

是变制冷剂流量（Varied Refrigerant Volume）空调系统的一种形式，是一种制冷剂式空调系统，它以制冷剂为输送介质，属空气—空气热泵系统。

变频多联机简介该系统由制冷剂管路连接的室外机和室内机组成，室外机由室外侧换热器、压缩机和其它制冷附件组成；室内机由风机和直接蒸发器等组成。

一台室外机通过管路能够向若干个室内机输送制冷剂液体，(一般由一台室外机和3-16台室内机组成）通过控制压缩机的制冷剂循环量和进入室内各个换热器的制冷剂流量，可以适时地满足室内冷热负荷要求。

它是一种新型变流量中央空调技术（VRV技术)，克服了传统的水系统中央空调的许多弊端，具有明显的先进性及独到之处，所以一经问世，立即得到了世界空调界的广泛认可。

过二十多年的应用及发展，该项技术日益完善与成熟，已成为当今世界上最先进的舒适性中央空调形式之一。

海信日立、大金、三菱、海尔、美的等公司均有此产品。

变频多联机系统组成（1）室内机是末端部分，它是一个带蒸发器和循环风机的机组，与目前我们常见到的分体空调的室内机原理上是完全相同的。

从形式上看，为了满足各种建筑的要求，它做成了多种形式，如立式明装、立式暗装卧式明装、卧式暗装、吸顶式、壁挂式、吊顶嵌入式等等。

（2）外机是关键部分，从构造上来看，它主要是由风冷冷凝器和压缩机组成。

当系统处于低负荷时，通过变频控制器控制压缩机转速，使系统内冷媒的循环流量得以改变，从而对制冷量进行自动控制以符合使用要求。

对容量较小的机组，通常只设一台变速压缩机；而对于容量较大的机组，则一般采用一台变速压缩机与一台或多台定速压缩机联合工作的方式。

（3）冷媒管采用铜管，分气管和液管，通过灵活的布置使室外机与室内机相连接。

为了施工方便及保证系统的正常作用，管接头制成了各种形式。

（4）控制系统：无线遥控器、有线遥控器、集中控制器、七日定时器、网络管理系统。

各类制冷剂的ODP和GWP编号分类 ODP（R11=1） GWP (CO2=1) 备注R11 CFC,受控 1 1500R12 CFC，受控 1 4500R123 HCFC，短期过渡 0.02 29R22 HCFC，短期过渡 0.05 510R134a HFC，中期 0 420 替代R11,R12R407C HFC，中期 0 530 替代R22R410A HFC,中期 0 1730 替代R22R744(CO2) 自然物质，长期 0 1 替代R410AR717(NH3) 自然物质，长期 0 0 替代R134a,R407Ca在其他条件不变的情况下，随着蒸发温度的上升，制冷能力和COP值在上升，COP值上升的趋势比制冷能力略大，功率消耗呈下降趋势。

据不完全统计，蒸发温度每上升1℃，制冷能力提升3.7％左右，COP值上升3.9％左右，消耗的功率下降9.98％左右。

b.在其他条件不变的情况下，随着冷凝温度的上升，制冷能力和COP值在下降，COP值下降的趋势比制冷能力偏大，功率消耗呈上升趋势。

据不完全统计，冷凝温度每上升1℃，制冷能力下降1.07％左右，COP值下降3.25％左右，消耗的功率上升2.28％左右。

蒸发温度和冷凝温度与制冷量当然有关系。

同一台压缩机应用于不同的工况其制冷量是不同的第一句话：“单从压缩机的角度来考虑就是蒸发温度越高冷量越大(在冷凝温度不变时)”说的是制冷循环的原理，确实“从压焓图上是可以看出来的”。

但是制冷循环原理并不保证技术层面的实现，如果一个制冷系统的蒸发温度设计值较高，但蒸发器配小了，不能保证制冷剂液体通过蒸发器时完全汽化吸收到足够热量，那么系统的制冷量就没有设计预想那么多，而且压缩机还有吸入液体（也就是“液击”）引发事故的可能。

此时就只能调小蒸发温度（实质是减少制冷剂循环流量），确保压缩机正常工作，同时由于蒸发温度下降增大了蒸发器的传热温差，系统制冷量反而可能高于原先没调低蒸发温度前的制冷量。

用于控制分析的多蒸发器变制冷剂流量空调系统的通用仿真模型朱永华，金新桥，杜智敏，范博，付思杰上海交通大学机械工程学院，上海，200240，中国文章信息：文章历史：2013年一月24收到2013年四月27收到修订版2013年四月28接受2013年五月18在线提供关键词：制冷系统变制冷剂流量模拟通用算法控制分析摘要：指出变制冷剂流量（VRF）系统的AGM-I 和AGM-II性能和控制分析的通用仿真模型被开发。

首先，从零部件到整个VRF系统的仿真模型得到解决。

然后仿真模型采用报道的公开文献的实验数据验证。

平均误差百分比来预测系统的制冷量，能源消耗和COP分别是4.69％，4.64％，1.19％。

最后，进行测试。

结果表明，建立的模型进行快速计算和蒸发器的数量无关。

从点的计算速度，AGM-I i更适合于多蒸发器VRF系统，而AGM-II更适合一个蒸发器的VRF系统。

测试结果表明系统模型对变化条件很好的反应能力，包括蒸发器入口空气温度，室外空气温度，压缩机转速的电子膨胀阀的开度，这都是非常重要的变量控制分析。

1.简介节能降耗的目的和空调系统在同一栋楼的独立单位拥有不同的服务区域的需求，鼓励多蒸发器变制冷剂流量（VRF）系统的普及，如商业建筑，如写字楼，商场，旅馆等。

多蒸发器的VRF系统，也称为多联机VRF系统，采用变制冷剂流量的技术，是一种制冷系统包括一个室外机和多个室内机，室外机的变频压缩机和位于每个室内机电子膨胀阀调节制冷剂流量（EEVs）来匹配空间冷/热负荷以维持设定点的空气温度（aynur等人。

，2009）。

所称的多蒸发器的VRF系统将以下面的VRF系统简称。

据称，由于良好的部分负荷性能，并热传递直接从制冷剂到空气，VRF系统具有更好的节能潜力比传统的HVAC（加热，通风和空调）系统，如中央空调系统，FPFA（风机盘管加新风）系统等（Zhou等，2007; Aynur 等人，2008年a，2008年b;李等人，2009年;刘和洪，2010）。
