继电保护专业比武试题（2000）继电保护专业比武试题复习题号：20010一、专业技术理论：（一）名词解释：共20题1）频率——周期的倒数，表示每秒种内交流电变化的次数。
2）晶体三极管——一般简称为晶体管，是一种有两个PN结的半导体器件，它有三个极，分别称为发射极e、基极b、集电极c。
3）短路——某段电路两端间因被一无电阻的导体连接以致两端间无电压，则称为短路。
4）断路——在闭合回路中线路断开，使电流不能导通的现象称为断路。
5）电阻率——也称电阻系数，它是指某种导体材料做长1米，横截面为1毫米2的导线，在温度为20°C时的电阻值。
6）继电器返回电流——能使继电器返回的最大电流值，叫做继电器返回电流。
7）电流继电器——以反应接入继电器线圈电流大小决定其动作与否的继电器称为电流继电器。
8）电压继电器——以反应加入电压的高低而决定期限是否动作继电器。
9）快速继电器——一般指继电器动作时间小于10毫秒的继电器。
10）触点容量——指继电器的触点在闭合时通过的（一般分最大和允许值）电流值。
11）工作接地——在正常情况下，为保证电气设备可靠地运行，必须将电力系统中某一点接地时，称为工作接地。
12）保护接地——为防止电气设备绝缘损坏而发生触电事故将电气设备正常情况下带电的金属外壳或构架与大地连接，称为保护接地。
13）差动保护——是利用电气设备故障时电流变压器而达到启动的保护，它分为纵差和横差。
14）距离保护——反应故障点到保护安装处距离的一种保护装臵。
15）自动重合闸——当线路发生故障，断路器跳闸后，能够不用人工操作而进行自动重新合闸的装臵。
16）主保护——能满足系统稳定及设备安全要求，有选择地快速切除被保护设备和全线故障的保护称为主保护。
17）后备保护——主保护不动作或断跨器拒动时，用以切除故障的保护称为后备保护。
18）动力保护——由发电厂、变压器及电能和热能用户连接起来的电力网和热力网整体称为动力系统。
全国继电保护技木竞赛考题与答案课件全国继电保护技术竞赛考题与答案课件一、考题1. 题目：继电保护技术基础知识考题描述：请简要介绍继电保护技术的基本原理和作用，并列举几种常见的继电保护装置。
参考答案：继电保护技术是电力系统中保护设备的核心技术之一，主要用于检测电力系统中的故障并采取相应的保护措施，以确保电力系统的安全稳定运行。
继电保护技术的基本原理是通过对电力系统中的电流、电压等参数进行实时监测，当监测到异常情况时，通过继电器等装置发出信号，触发相应的保护动作，切断故障电路，以保护电力设备和系统的安全。
常见的继电保护装置包括：1) 过电流保护装置：用于检测电流超过设定值的情况，常用于保护变压器、发电机等设备。
2) 跳闸保护装置：用于检测电力系统中的短路故障，一旦检测到短路故障，会迅速切断故障电路，以保护设备和系统的安全。
3) 过压保护装置：用于检测电压超过设定值的情况，常用于保护电力系统中的电气设备。
4) 欠压保护装置：用于检测电压低于设定值的情况，常用于保护电力系统中的电气设备。
5) 频率保护装置：用于检测电力系统中的频率异常情况，一旦检测到频率异常，会触发相应的保护动作。
2. 题目：继电保护装置的工作原理考题描述：请详细描述一种继电保护装置的工作原理，并说明其在电力系统中的应用。
参考答案：以过电流保护装置为例，其工作原理如下：过电流保护装置主要用于检测电流超过设定值的情况，以保护电力设备和系统的安全。
其工作原理是通过电流互感器等装置将电流信号转化为与之成正比的电压信号，然后通过继电器等装置进行信号处理和判断，一旦检测到电流超过设定值，会触发相应的保护动作。
在电力系统中，过电流保护装置广泛应用于各种电力设备的保护中，如变压器、发电机、电缆等。
当电力系统中的故障导致电流异常增大时，过电流保护装置能够及时检测到，并通过切断故障电路的方式，保护设备和系统的安全。
同时，过电流保护装置还能够提供故障信息，帮助运维人员快速定位和排除故障，提高电力系统的可靠性和稳定性。
技术⽐武理论复习题（继电保护）继电保护专业技术⽐武模拟题⼀、判断题1.保护装置检查（不论是事故后检查或年检）时，都必须事先将其联跳其它设备的压板解除之后⽅可⼯作。
（√）2.电⼒系统继电保护及安全⾃动装置（简称继电保护）是保证电⽹安全稳定运⾏的必备⼿段，系统中任何运⾏设备不得⽆保护运⾏。
（√）3.母差CT断线闭锁母差保护，主变CT断线闭锁主变差动保护。
（×）4.线路⾼频保护的保护围是线路两侧所装设的阻波器之间。
（×）5.BSJ的延时打开触点保证BZT 装置只能动作⼀次且能可靠合闸（√）。
6.备⾃投的动作时间需超过⾃动重全闸的动作时间（√）7.正常情况下，没有明显断开备⽤电源的接线⽅式叫明备⽤（×）8.⼏个⼯作电源之间互为备⽤的接线⽅式叫暗备⽤（√）9.变压器空载投⼊时，励磁涌流可达稳态励磁电流的5-7倍。
（×）10.备⽤母线⽆须充电，可以直接投⼊运⾏。
（×）11.线路零序保护是距离保护的后备保护。
（×）12.误碰保护使断路器跳闸后，⾃动重合闸不动作。
（×）13.新投运的变压器作冲击合闸试验，是为了检查变压器各侧主断路器能否承受操作过电压。
（×）14.上、下级保护间只要动作时间配合好，就可以保证选择性。
（×）15.⽅向过电流保护的灵敏度，主要是由⽅向元件的灵敏度决定的。
（×）16.被保护线路上任⼀点发⽣AB两相⾦属性短路时，母线上电压UAB将等于零。
（×）17.过电流保护在系统运⾏⽅式变⼩时，保护围也将缩短。
（√）18.低电压保护在系统运⾏⽅式变⼤时，保护围会缩短。
（√）19.接地距离保护不仅能反应单相接地故障，⽽且也能反应两相接地故障。
（√）20.在⼤电流接地系统中，线路的相间电流速断保护⽐零序电流速断保护的保护围⼤得多，就是因为线路的正序阻抗⽐零序阻抗⼩得多。
（×）21.变压器零序保护是线路的后备保护。

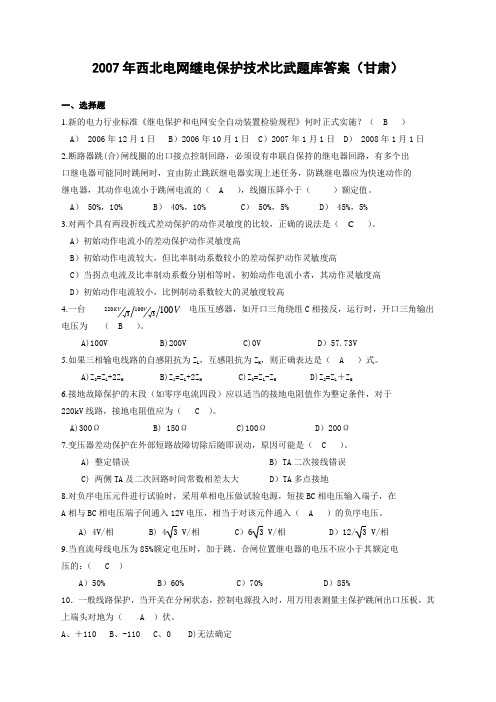

V V KV 100310032202007年西北电网继电保护技术比武题库答案（甘肃）一、选择题1.新的电力行业标准《继电保护和电网安全自动装置检验规程》何时正式实施？（ B ）A ） 2006年12月1日B ）2006年10月1日C ）2007年1月1日D ） 2008年1月1日2.断路器跳(合)闸线圈的出口接点控制回路，必须设有串联自保持的继电器回路，有多个出 口继电器可能同时跳闸时，宜由防止跳跃继电器实现上述任务，防跳继电器应为快速动作的 继电器，其动作电流小于跳闸电流的（ A ），线圈压降小于（ ）额定值。
A ） 50%，10%B ） 40%，10%C ） 50%，5%D ） 45%，5%3.对两个具有两段折线式差动保护的动作灵敏度的比较，正确的说法是（ C ）。
A ）初始动作电流小的差动保护动作灵敏度高B ）初始动作电流较大，但比率制动系数较小的差动保护动作灵敏度高C ）当拐点电流及比率制动系数分别相等时，初始动作电流小者，其动作灵敏度高D ）初始动作电流较小，比例制动系数较大的灵敏度较高4.一台 电压互感器，如开口三角绕组C 相接反，运行时，开口三角输出电压为 （ B ）。
A)100V B)200V C)0V D ）57.73V5.如果三相输电线路的自感阻抗为Z L ，互感阻抗为Z M ，则正确表达是（ A ）式。
A)Z 0=Z L +2Z M B)Z 1=Z L +2Z M C)Z 0=Z L -Z M D)Z 2=Z L ＋Z M6.接地故障保护的末段（如零序电流四段）应以适当的接地电阻值作为整定条件，对于 220kV 线路，接地电阻值应为（ C ）。
A)300Ω B) 150Ω C)100Ω D ）200Ω7.变压器差动保护在外部短路故障切除后随即误动，原因可能是（ C ）。
A) 整定错误 B) TA 二次接线错误C) 两侧TA 及二次回路时间常数相差太大 D ）TA 多点接地8.对负序电压元件进行试验时，采用单相电压做试验电源，短接BC 相电压输入端子，在 A 相与BC 相电压端子间通入12V 电压，相当于对该元件通入（ A ）的负序电压。
1. 继电保护的主要功能是什么？A. 监测电气设备的工作状态B. 保护电气设备免受故障损害C. 监测电气系统的稳定性D. 以上都是答案：D2. 下列哪种保护不属于继电保护？A. 电流保护B. 电压保护C. 防护接地保护D. 防雷保护答案：D3. 电流保护的作用是什么？A. 限制故障电流B. 限制故障电压C. 限制故障频率D. 以上都是答案：A4. 下列哪种继电器适用于过电流保护？A. 热继电器B. 电流继电器C. 电压继电器D. 防护接地继电器答案：B5. 下列哪种继电器适用于过电压保护？A. 热继电器B. 电流继电器C. 电压继电器D. 防护接地继电器答案：C6. 下列哪种继电器适用于差动保护？A. 热继电器B. 电流继电器C. 电压继电器D. 防护接地继电器答案：B7. 下列哪种继电器适用于零序保护？A. 热继电器B. 电流继电器C. 电压继电器D. 防护接地继电器答案：B8. 下列哪种继电器适用于过负荷保护？A. 热继电器B. 电流继电器C. 电压继电器D. 防护接地继电器答案：A二、填空题1. 继电保护按其作用可分为______、______、______、______等。
答案：过电流保护、过电压保护、差动保护、零序保护2. 继电保护按其保护对象可分为______、______、______等。
答案：线路保护、设备保护、系统保护3. 继电保护按其保护原理可分为______、______、______等。
答案：电流保护、电压保护、差动保护4. 继电保护按其保护范围可分为______、______、______等。
答案：线路保护、设备保护、系统保护三、判断题1. 继电保护装置应具备选择性、灵敏性和可靠性。
（）答案：√2. 电流继电器适用于过电流保护。
（）答案：√3. 电压继电器适用于过电压保护。
（）答案：√4. 防护接地继电器适用于零序保护。
（）答案：√5. 热继电器适用于过负荷保护。
（）答案：√四、简答题1. 简述继电保护的作用。
浙江省电力系统继电保护技术比武试题卷1 浙江省电力系统继电保护技术比武试卷（基础理论部分）一、 是非题 (每题1分，共30分，正确的打√，错误的打×。
)1. 当变压器发生少数绕组匝间短路时，匝间短路电流很大，因而变压器瓦斯保护与BCH 型纵差保护均动作跳闸。
( ) 2. 变压器各侧电流互感器型号不一致，变流器变比与计算值不一致，变压器调压分接头不一致，因此在变压器差动保护中会产生暂态不平衡电流。
( )3. 对Y/△－11接线的变压器，当变压器△侧出口发生两相短路故障，Y 侧保护的低电压元件接相间电压，该元件不能正确反映故障相间电压。
( )4. 对三绕组变压器的差动保护各侧电流互感器的选择，应按各侧的实际容量来选择电流互感器的变比。
( ) 5. 变压器的后备方向过电流保护的动作方向应指向变压器。
( ) 6. 电抗器差动保护动作值应躲过励磁涌流。
( )7. 线路出现断相，当断相点纵向零序阻抗大于纵向正序阻抗时，单相断相零序电流小于负序电流。
( ) 8. 系统振荡时，线路发生断相，零序电流与两侧电势角差的变化无关，与线路负荷电流的大小有关。
( )9. 线路发生接地故障，正方向时零序电压滞后零序电流，反方向时，零序电压超前零序电流。
( ) 10. 系统运行方式越大，保护装置的动作灵敏度越高。
( ) 11. 线路发生单相接地故障，其保护安装处的正序、负序电流，大小相等，相序相反。
( ) 12. 平行线路之间的零序互感，对线路零序电流的幅值有影响，对零序电流与零序电压之间的相位关系无影响。
( )13. 在大接地电流系统中，线路的零序功率方向继电器接于母线电压互感器的开口三角电压，当线路非全相运行时，该继电器可能会动作。
( ) 14. 接地故障时零序电流的分布与发电机的开停机有关。
( ) 15. 中性点不接地系统中，单相接地故障时，故障线路上的容性无功功率的方向为由母线流向故障点。
( )16. 电磁型继电器，如电磁力矩大于弹簧力矩，则继电器动作，如电磁力矩小于弹簧力矩，则继电器返回。
王滩发电厂继电保护技术比武理论试卷 题号 一 二 三 四 五 六 总分 分数 一、填空题 (每题2分，共20分) 1．电力系统振荡时，任何一点的电流与电压之间的相位都随 的变化而变化，而短路时电流与电压之间的角度是 。
2. 在《防止电力生产重大事故的二十五项重点要求》中提出：为提高继电保护的可靠性，对重要的线路和设备必须坚持 的原则。
对重要元件应充分考虑 的设置。
3．保护和测量仪表中，电流回路的导线截面不应小于 mm 2；在电压回路中，电压互感器至计费用电能表的电压降不得超过电压互感器二次额定电压的 0.5 %；当全部保护装置动作和接入全部测量仪表（即电压互感器负荷最大）时，至保护和自动装置的电压降不得超过其额定电压的 %。
4．在检修时保护直流回路变动后，应进行相应的 试验，必要时进行 试验。
在交流电压、电流回路变动后，要进行 试验。
5、自动重合闸的起动方式：有 方式和 方式两种。
6．母线电流差动保护采用电压闭锁元件主要是为了防止由于 及 而造成 。
7. 继电保护“反措要点”对直流熔断器与相关回路的配置的基本要求是：消除 回路；增强保护功能的 。
8. 按照部颁反措要点的要求，保护跳闸连接片的开口端应装在 方，接到断路器的 回路。
9. 在全部停电或部分停电的电气设备上作业时，保证安全的技术措施为停电、 、 、悬挂标示牌和装设遮栏。
10. 在跳合闸回路中，串入断路器辅助接点的是为了熄弧、防止烧继电器接点，在合闸回路串入接点，在跳闸回路串入 接点。
二、选择题（每题1分，共20分）1、谐波制动的变压器纵差保护中设置差动速断元件的主要原因是（ ）。
（A ）为了提高差动保护的动作速度；（B ）为了防止在故障较高的短路水平时，由于电流互感器的饱和产生高次谐波量增加，导致差动保护拒动；（C ）保护设置的双重化，互为备用；（D ）为了提高差动保护的可靠性，防止差动范围内的死区。
2、 在Y/d11接线的变压器低压侧发生两相短路时，星形侧的某一相的电流等于其他两相短路电流的（ ）倍。
继电保护试题（含参考答案）一、选择题1. 继电保护的基本任务是：A. 提高电力系统的稳定性B. 防止电力系统发生故障C. 在电力系统发生故障时迅速切除故障部分，保证非故障部分继续安全运行D. 提高电力系统的供电可靠性答案：C2. 下列哪种继电器属于电流继电器？A. 热继电器B. 电压继电器C. 时间继电器D. 电流继电器答案：D3. 在继电保护装置中，下列哪种元件用于测量电流的大小？A. 电流互感器C. 时间继电器D. 热继电器答案：A4. 下列哪种故障对电力系统的影响最大？A. 单相接地故障B. 两相短路故障C. 三相短路故障D. 电流不平衡故障答案：C5. 下列哪种继电保护装置主要用于防止过负荷？A. 瞬时电流速断保护B. 反时限过电流保护C. 零序电流保护D. 电压保护答案：B6. 在继电保护装置中，下列哪种元件用于测量电压的大小？B. 电压互感器C. 时间继电器D. 热继电器答案：B7. 下列哪种继电保护装置主要用于检测电流的相位？A. 电流继电器B. 电压继电器C. 时间继电器D. 热继电器答案：A8. 在继电保护装置中，下列哪种元件用于测量时间？A. 电流互感器B. 电压互感器C. 时间继电器D. 热继电器答案：C二、填空题1. 继电保护装置的构成主要包括：______、______、______、______。
答案：测量元件、比较元件、执行元件、辅助元件2. 电流互感器的变比是指：______。
答案：一次侧电流与二次侧电流的比值3. 电压互感器的变比是指：______。
答案：一次侧电压与二次侧电压的比值4. 反时限过电流保护的特点是：______。
答案：动作时间随电流增大而增大5. 零序电流保护主要用于检测：______。
答案：接地故障三、简答题1. 简述继电保护装置的作用。
答案：继电保护装置是电力系统安全运行的重要保证，其主要作用是在电力系统发生故障时迅速切除故障部分，保证非故障部分继续安全运行，从而提高电力系统的供电可靠性。
继电保护试题库及参考答案一、多选题（共100题，每题1分，共100分）1.对阻抗继电器接线要求有（A、继电器的测量阻抗正比于短路点到保护安装处的距离B、继电器的测量阻抗应不随故障类型而改变C、继电器的测量阻抗应尽量小D、以上都不是正确答案：AB2.当母线发生故障时，对电力系统的影响有（A、影响供电可靠性B、破坏电力系统的稳定性C、有些用户被迫停电D、以上都不对正确答案：ABC3.母线如果没有装设专用的母线保护，则可以利用（）保护切除母线故障。
A、发电机的过电流保护B、变压器的过电流保护C、线路电源侧的保护D、以上都不正确正确答案：ABC4.具有方向性的过电流保护的主要组成元件有（A、方向元件B、电流元件C、时间元件D、以上都不是正确答案：ABC5.以下关于限时电流速断保护范围的说法正确的是(）A、限时电流速断的保护范国与短路类型有关B、在三段式电流保护中，限时电沆速断的保护范围最长C、在灵敏度满足要求的情况下，限时电流速断的保护范围不超出下一条线路瞬时速断保护范围D、限时电流速断的保护范国必须延伸到下一级线路中去正确答案：ACD6.利用导引线构成电流差动保护根据线路两侧电流互感器的端子是同极性还是异极性连接，其接线方式可分为（）两种方式。
A、环流式B、均压式C、三相完全星型D、三相电流互感器同极性并联正确答案：AB7.光纤通信系统通常有（）构成。
A、中继器B、光接收机C、光纤D、光发射机正确答案：ABCD8.当断路器重合于永久性故障，继电保护再次跳开断路器切除故障时，其影响表述正确的为（）A、使电力系统以及一些电气设备再次受到故障冲击B、影响继电保护动作的可靠性C、影响自动重合闸动作的可能性D、断路器负担加重，在极短时间内再次受到故障冲击正确答案：AD9.大电流系统发生接地故障时委序功率的说法正确的是〔A、零序功率的实际方向是由线路流向母线B、中性点接地处零序功率最小C、零序功率的方向与正序功率方向相反D、故障点零序功率最大正确答案：ABCD10.在进行电流保护整定时，短路电流的计算需要考虑以下（A、短路点与电源之间的阻抗B、系统等效电源的相电动势C、短路的类型D、系统的运行方式正确答案：ABCD11.下列对双母线运行时，对于元件固定连接的双母线差动保护的实现方法说法正确的是(）。
选择题1·双母线接线形式的变电站，当母联开关断开运行时，如一条母线发生故障，对于母联电流相位比较式母差保护会（）（A）仅选择元件动作（B）仅起动元件动作（C）起动元件和选择元件均动作2·变压器的纵差动保护（）（A）能反应油箱内部的故障（B）只能反应油箱内部的故障（C）不能反应油箱内部的故障3·工作票签发人（）兼任该项工作负责人。
（A）允许（B）不得（C）特殊情况下允许4·系统发生两相短路，短路点距母线远近与母线上负序电压值的关系是（）（A）与故障点的位置无关（B）故障点越远负序电压越高（C）故障点越近负序电压越高5·下列三种阻抗继电器中，如果正方向整定值相同，受系统振荡影响最大的是（）（A）全阻抗继电器（B）方向阻抗继电器（C）带偏移特性的阻抗继电器6·阻抗继电器引入第三相电压是为了（）（A）防止正向区外两相金属性短路时阻抗继电器超越（B）防止保护安装处反向两相金属性短路时阻抗继电器误动（C）防止合闸于正向三相短路时阻抗继电器不动作7·按照《反措要点》的要求，直流电压在110V及以上的中间继电器，并联在线圈上的消弧二极管的反向击穿电压不宜低于（）（A）800V（B）1000V（C）1200V8·下列芯片中，在WXB-11软件中不需进行初始化的是（）（A）MC146818（B）8031（C）272569·当正方向区外故障由相邻线路保护切除后，本线路WXB-11的距离软件应进入（）（A）振荡闭锁（B）跳闸后（C）整组复归10·已知某一高频电缆的特性阻抗为75Ω，当需用选频电平表进行跨接测量时，电平表的内阻应置于（）（A）600Ω档（B）75Ω档（C）高阻档11·高频收发讯机投产时要求收讯电平不低于16dB，此电平是（）（A）功率电平（B）相对电平（C）电压电平12·在正常负荷电流下，流入电流保护测量元件的电流，当（）（A）电流互感器接成星型时为3Iφ（B）电流互感器接成三角形接线时为3Iφ（C）电流互感器接成两相差接时为013·所谓功率方向继电器的潜动，是指（）现象（A）只给继电器加入电流或电压时，继电器不动（B）只给继电器加入电流或电压时，继电器动作（C）加入继电器的电压反向时继电器动作14·电流互感器二次回路接地点的正确设置方式是：（）（A）每只电流互感器二次回路必须有一个单独的接地点（B）所有电流互感器二次回路接地点均设置在电流互感器端子箱内（C）电流互感器的二次侧只允许有一个接地点，对于多组电流互感器相互有联系的二次回路接地点应设在保护盘上15·两只装于同一相，且变比相同、容量相等的套管型电流互感器，在二次绕组串联使用时（）（A）容量和变比都增大一倍（B）变比增大一倍，容量不变（C）变比不变，容量增大一倍16·高频阻波器能起到（）的作用。
第1章专业知识1 二次回路1.1填空题1.电力系统继电保护应满足（选择性）（速动性）（灵敏性）（可靠性）四个基本要求。
2.电力系统发生骨子后，总伴随有电流（增大）电压（降低）线路始端测量阻抗的（减小）电压与电流之间相位角（变大）3.电力系统发生故障时，继电保护装置应（切除故障设备），继电保护装置一般应（发出信号）4.电力系统切除故障时的时间包括（继电保护动作）时间和（断路器跳闸）的时间5.继电保护灵敏性指其对保护范围内发生故障或不正常工作状态的反应能力6.继电保护装置一般由测量部分，逻辑环节和执行输出组成。
7.继电保护装置的测量部分是由被保护原件的（某些运行参数）与保护的整定值进行比较。
8.瞬时电流速断保护的保护范围随（运行方式）和（故障类型）而变。
9.瞬时电流速断保护的保护范围在被保护线路（始端），在（最小）运行方式下，保护范围最小。
10.本线路限时电流速断保护的保护范围一般不超过相邻下一条线路的（电流速断）保护的保护范围，故只需带（0.5S）延时即保证选择性。
11.线路装设过电流保护一般是为了作本线路的（主保护和近后备保护）及作相邻下一条线路的（远后备保护）。
12.为使过电流保护在正常运行时不动作，其动作电流应大于（最大负荷电流），为使过电流保护在外部故障切除后可靠返回，其返回电流应大于（最大负荷电流）。
13.为保证选择性，过电流保护的动作时限应按（阶梯）原则整定，越靠近电源处的保护，动作时限越（长）。
14.线路纵差动保护是通过比较被保护线路首、末端（电流的大小和相位）的原理实现的，因此它不反应（外部故障）。
15.变压器采用的Y.dll接线方式，在正常情况下（三角形）侧电流超前（星形）侧电流30°16.在变压器纵差动保护整定计算中引入同型系数是考虑两侧电流互感的（型号不同）对它们（产生不平衡电流）的影响17.Y.dll接线变压器的纵差动保护，其相位补偿的方法是将变压器星形侧的TA接成（三角形）变压器三角形侧的TA接成（星形）18.变压器低电压启动的过电流保护的启动元件包括（电流）继电器和（低压）继电器。
19.变压器瓦斯保护的作用是反应变压器（油箱底部）的各种短路故障及（油面降低）。
20.变压器的轻瓦斯保护动作于（信号），重瓦斯保护动作于（跳闸）。
21.变压器过电流保护的作用是反应外部（相间短路）引起的过电流、并作为内部的（相间短路）后备保护。
22.为了反应变压器绕组、引出线及套管的短路故障，应装设（纵差动）保护或者（电流速断）保护。
23.变压器励磁涌流波形有较大的（间断角），而变压器内部短路时短路电流基本上是（正弦）波形。
24.在变压器励磁涌流中，除了大量的直流分量外，还有大量的（高次谐波）分量，其中以（二次谐波）为主。
25.反应整个被保护元件上的故障，并能以最短的时限有选择地切除故障的保护称为（主保护）26.继电器具有特定延时动作的称为（延时动作），没有特定延时动作的称为（瞬时动作）。
27.根据DL/T 995—2006《继电保护和电网安全自动装置检验规程》的要求，新安装的微机保护装置（1年）内进行1次全部检验，以后每（6年）进行一次全部检验；每（2～3年）进行一次部分检验。
28.一次设备停电，保护装置及二次回路无工作时，保护装置可（不停用），但其跳其它运行断路器的出口连接片（宜断开）。
29.电压互感器的误差有（幅值误差）和（角度误差）。
30.保护屏必须有接地端子，并用截面不小于（4mm2）多股铜线和接地网直接连通。
装设静态保护的保护屏间应用截面（100mm2）的（专用接地铜排）直接连通。
31.继电保护用的电流互感器极性端标定是：一次电流从极性端（流入），而二次电流从非极性端（流入）32.保护用电流互感器除用常规条件选择外，还应进行（10％误差曲线校验）33.限时电流速断保护的保护范围要求达到（被保护线路的全长。
）。
10.定时限过电流保护可作为（本线路主保护的后备及相邻线路和元件的）后备。
34.输电线路的三段式保护由（电流速断）、（限时电流速断）、（过电流）构成。
35.中性点直接接地系统，当发生单相金属性接地时，故障点故障相电压（为零）、零序电压（最高），（变压器中性点）零序电压为零。
36.故障点正序综合阻抗（大于）零序综合阻抗时三相短路电流小于单相接地短路电流，单相短路零序电流（小于）两相接地短路零序电流。
37.大接地电流系统中的线路，在其发生接地故障时，线路电源侧零序功率的方向与负序功率的方向（相同），零序功率的方向是由（线路）流向（母线）的。
38.在超高压长距离的线路上，除了要安装并联电抗器之外，在三相并联电抗器的中心点还要装设一个小电抗器，这是为了降低（潜供电流）的影响，以提高重合闸的成功率，但因其热稳定时间很短，必须装设（三相不一致）保护。
1.2 判断题1）电流互感器的二次中性线回路如果存在多点接地，则不论系统运行正常与否，继电器所感受的电流均与从电流互感器二次感受的电流不相等。
（×）2）电压互感器的二次中性线回路如果存在多点接地，当系统发生接地故障时，继电器所感受的电压会与实际电压有一定的偏差，甚至可能造成保护装置拒动。
（√）3）电流互感器采用减极性标注的概念是：一次侧电流从极性端流入，二次侧电流从极性端流出。
（√）4）电流互感器的角度误差与二次所接负载的大小和功率因数有关。
（×）5）保护用电流互感器（不包括中间变流器）的次暂态误差不应大于10%。
（√）6）电流互感器因二次负载大，误差超过10%时，可将两组同级别、同型号、同变比的电流互感器二次串联，以降低电流互感器的负载。
（√）7）跳合闸引出端子应与正电源隔开。
（√）8）三相变压器空载合闸励磁涌流的大小和波形与Y侧合闸时中性点接地方式有关。
（√）9）跳闸出口中间继电器起动电压只要低于直流额定电压的70％即可。
（×）10）防跳继电器的动作时间，不应大于跳闸脉冲发出至断路器辅助触点切断跳闸回路的时间。
（√）11）P级电流互感器10%误差是指额定负载情况下的最大允许误差。
（×）12）电流互感器变比越小，其励磁阻抗越大，运行的二次负载越小。
（×）13）电流互感器容量大表示其二次负载阻抗允许值大。
（√）14）电压互感器内阻抗较大，电流互感器内阻抗较小。
（×）15）按机械强度要求，二次回路电缆芯线和导线截面的选择原则为控制回路不得小于1.0 mm2，电流回路不得小于2.0 mm2。
（×）16）在330kV～500kV线路一般采用带气隙的TPY型电流互感器。
（√）17）当电流互感器饱和时，测量电流比实际电流小，有可能引起差动保护拒动但不会引起差动保护误动。
（×）18）二次回路的任务是反映一次系统的工作状态，控制和调整二次设备，并在一次系统发生事故时，使事故部分退出工作。
（√）19）两组电压互感器的并联，必须先是一次侧并联，然后才允许二次侧并联。
（√）20）所有的电压互感器（包括测量、保护和励磁自动调节）二次绕组出口均应装设熔断器或自动开关。
（×）21）二次回路标号一般采用数字或数字和文字的组合，表明了回路的性质和用途。
（√）22）二次回路标号的基本原则是：凡是各设备间要用控制电缆经端子排进行联系的，都要按回路原则进行标号。
（√）23）二次回路中电缆芯线和导线截面的选择原则是：只需满足电气性能的要求：在电压和操作回路中，应按允许的压降选择电缆芯线或电缆芯线的截面。
（×）24）一般操作回路按正常最大负荷下至各设备的电压降不得超过20%的条件校验控制电缆截面。
（×）25）直流回路两点接地可能造成断路器误跳闸。
（√）26）断路器的“跳跃”现象一般是在跳闸、合闸回路同时接通时才发生，“防跳”回路设置是将断路器闭锁到跳闸位置。
（√）27）断路器操作箱中跳跃闭锁继电器TBJ的电流起动线圈的额定电流，应根据合闸线圈的动作电流来选择，井要求其灵敏度高于合闸线圈的灵敏度。
（×）28）断路器防跳回路的作用是防止断路器在无故障的情况下误跳闸。
（×）29）断路器液压机构在压力下降过程中，依次发“压力降低闭锁重合闸”、“压力降低闭锁合闸”、“压力降低闭锁跳闸”信号。
（√）30）在使用互感器时应注意二次回路的完整性，极性及接地可以不必考虑。
（×）31）对于SF6断路器，当气压降低至不允许工作的程度时，断路器的跳闸回路断开，并发出“直流电源消失”信号。
（√）32）继电保护装置的跳闸出口接点，必须在断路器确实跳开后才能返回，否则，该接点会由于断弧而烧毁。
（×）33）当保护装置出现异常，经调度允许将该保护装置退出运行时，必须将该保护装置的跳闸连接片和启动失灵连接片同时退出。
（√）34）继电保护要求电流互感器在最大短路电流（包括非周期分量电流）下，其变比误差不大于10%。
（√）35）测量二次回路的绝缘电阻时，被测系统内的其它工作可不暂停。
（×）36）运行中的电流互感器，从二次侧看电流互感器，其阻抗是：电流互感器不饱和时阻抗甚大，饱和时阻抗甚小。
（√）37）由于一次系统来的电磁干扰不可避免，降低对二次回路及设备的影响的基本手段是设法断开二次回路及设备与一次之间的耦合。
（√）38）在电压互感器二次回路通电试验时，为防止由二次侧向一次侧反充电，将二次回路断开即可。
（×）39）正常运行中的电流互感器，二次开路时该电流互感器会发生饱和。
（√）40）母线差动及断路器失灵保护，允许用导通方法分别证实到每个断路器接线的正确性。
（√）41）直流系统接地时，采用拉路寻找、分段处理办法：先拉信号，后拉操作，先拉室外、后拉室内原则。
在切断各专用直流回路时，切断时间不得超过3s，一旦拉路寻找到就不再合上，立即处理。
（×）42）查找直流接地若无专用仪表，可用灯泡寻找的方法。
（×）43）交直流回路可共用一条电缆，因为交直流回路都是独立系统。
（×）44）直流回路是绝缘系统，而交流回路是接地系统，所以交、直流回路不能合用一根电缆。
（√）45）交流电流二次回路使用中间变流器时，采用降流方式互感器的二次负载小。
（√）46）新投运带有方向性的保护只需要用负荷电流来校验电流互感器接线的正确性。
（×）47）正常运行中的电流互感器，二次开路时二次侧会出现数值很高的正弦波形电压。
（×）48）电压互感器误差表现在幅值误差和角度误差两个方面。
电压互感器二次负载的大小和功率因数的大小，均对误差没有影响。
（×）49）功率因数角越小，电磁式电压互感器的角误差和幅值误差就越小。
（×）50）电容式电压互感器的稳态工作特性与电磁式电压互感器基本相同，暂态特性比电磁式电压互感器差。
