消防送审_消防设计专篇消防设计专篇一、引言消防设计是建筑工程中非常重要的一环，它涉及到建筑物内部和周围的消防设施、消防通道、消防水源等方面的规划和设计。
消防设计的合理与否直接关系到建筑物的火灾防控能力和人员疏散安全，因此必须严格按照相关标准和规范进行设计。
二、消防设计的基本要求1. 建筑物分类要求：根据建筑物的用途和高度等特点，确定相应的消防设计要求，包括建筑物的消防分区、消防防火等级等。
2. 疏散通道设计：合理规划建筑物的疏散通道，确保人员疏散的畅通和安全。
疏散通道的宽度、长度、材料等应符合相关规范。
3. 消防设施配置：根据建筑物的类型和规模，合理配置消防设施，包括火灾报警系统、自动喷水灭火系统、消防水源等。
这些设施的布置位置、数量和性能要满足相关标准要求。
4. 消防通道设计：确保消防车辆能够顺利进入建筑物内部，进行灭火和救援工作。
消防通道的宽度、高度、强度等要符合相关规范。
5. 防火间距要求：建筑物之间的防火间距要满足规范要求，以防止火灾蔓延和扩大。
6. 防火分隔要求：建筑物内部的防火分隔要满足规范要求，以防止火灾蔓延和扩大。
三、消防设计的具体步骤1. 确定设计任务：根据建筑物的类型和规模，确定消防设计的任务和要求。
2. 收集资料：收集建筑物的相关资料，包括建筑平面图、消防设备图纸、建筑物用途等。
3. 进行现场勘察：实地勘察建筑物，了解建筑物的具体情况，包括建筑结构、消防设施布置等。
4. 制定消防设计方案：根据勘察结果和相关规范，制定消防设计方案，包括消防设施的配置、疏散通道的设计等。
5. 编制施工图纸：根据消防设计方案，编制相应的施工图纸，包括消防设备图纸、疏散通道示意图等。
6. 完成设计报告：根据施工图纸，编写消防设计报告，详细说明设计方案和施工要求。
7. 提交审批：将设计报告提交给相关部门进行审批，确保设计方案符合规范和要求。
8. 监督施工过程：在施工过程中，对消防设计方案进行监督和检查，确保施工质量和安全。
工程项目初设消防设计专篇工程项目的初设消防设计是确保建筑物及其设施在火灾发生时能够发挥最大的防火和灭火功能的关键。
本文将从建筑结构、消防设备、火灾预防等几个方面进行论述，旨在为工程项目的初设消防设计提供指导和参考。
1. 建筑结构设计在工程项目的初设消防设计中，建筑结构的设计是至关重要的一部分。
首先要考虑建筑物的火灾风险等级，采用符合相应标准的防火分区和隔离措施。
建筑物的设计需严格遵守建筑设计规范，确保符合防火安全要求，例如设置防火墙、通风管道等。
此外，还需考虑灭火系统的布置和管道的走向，确保灭火设备的有效性和操作性。
2. 消防设备布置在工程项目的初设消防设计中，合理布置消防设备是非常重要的。
首先要根据建筑物的类型和用途确定适当的消防设备种类和数量。
例如，高层建筑需要配备自动喷水灭火系统、消防栓等消防设备，而地下建筑则需要安装独立的排烟系统和应急疏散通道。
其次，要合理选定消防设备的位置，确保消防设备的便捷性和覆盖面积。
最后，还需加强对消防设备的维护和检修，确保其正常运行状态。
3. 火灾预防措施在工程项目的初设消防设计中，火灾预防是至关重要的一项工作。
首先要进行火灾风险评估，确定可能出现的火灾形式和可能引发火灾的因素。
然后，根据评估结果，采取相应的火灾预防措施，例如安装烟雾报警器、火灾自动报警系统、火灾自动疏散系统等。
此外，还需加强火灾应急预案的制定和培训，确保人员在火灾发生时能够快速有效地应对。
4. 人员培训与意识普及工程项目的初设消防设计中，人员的培训和意识普及是不可忽视的一环。
只有通过培训和普及，才能提高人员对火灾防控的认识和应对能力。
首先，应对项目参与人员进行消防知识培训，包括火灾的危害性、火灾的预防和灭火方法等。
其次，要定期组织消防演习，提升人员应对火灾的实操能力。
最后，要加强对施工现场和建筑物使用人员的消防意识普及，增加他们对火灾防控的重视。
综上所述，工程项目初设消防设计是确保建筑物在火灾发生时能够发挥最大防火和灭火功能的重要环节。
建设工程消防设计专篇项目名称:编制单位:编制年月:编制单位法人代表:技术总负责人:项目总负责人:设计负责人：勘察设计单位：工程勘察证书：中华人民共和国建设部甲级工程设计证书：中华人民共和国建设部甲级1．概况：贵州省余庆至安龙高速公路独山至平塘段,全线共6座隧道见下表，设计时速80Km/h。
全线隧道一览表各隧道交通量及交通工程分级表注：（1）表中交通量为设计年度隧道单洞平均日交通量；按交通工程分级设置隧道机电设施，包括：通风、照明、消防、监控等。
各隧道均为双洞单向交通，单向两车道。
隧道内为水泥混凝土路面，隧道路线线形按行车速度80 km／h设计。
隧道建筑限界以外，隧道净空断面以内的空间，设置监控、通风、照明、供配电及消防等各项附属设施。
2．设计内容隧道消防工程设施施工图设计包括：◇隧道消防灭火设施（含变电所灭火）◇隧道消防救援设施（含有源指示标志）◇隧道火灾探测和报警设施3．设计标准及规范《中华人民共和国消防法》（2008年修订版）《公路工程技术标准》（JTG B0l-2003）《公路隧道设计规范》（JTD D70-2004）《高速公路交通工程及沿线设施设计通用规范》（JTG D80-2006）；《公路隧道交通工程设计规范》（JTG/T D71-2004）《室外给水设计规范》(GB50013-2006)《高速公路隧道监控系统模式》(GB／T18567-2001)《火灾自动报警系统设计规范》(GB50116-98)《线型感温火灾探测器技术要求及试验方法》(GB16280-1996)《火灾自动报警施工验收规范》(GB 50116-2007)《点型感烟火灾探测器技术要求及试验方法》(GB4715-93)《点型感温火灾探测器技术要求及试验方法》(GB4716-93)《低倍数泡沫灭火系统设计规范》（GB50151-92，2001版）《建筑给水排水设计规范》（GB50015-2003）《建筑设计防火规范》（GB50016-2006）《建筑灭火器配置设计规范》（GB50140－2005）《贵州省公路工程技术指标运用指南》贵州省交通厅《贵州高速公路开发总公司所辖路段交通工程机电系统总体规划》贵州高速公路开发总公司4．隧道防灾援救由于隧道为一封闭空间，结构复杂、环境密闭，加上人员密集，决定了一旦发生火灾等紧急事故时具有联络困难，救援不易、情况不明及令人感到强烈的危险感觉，就其特性来说，隧道故障车辆对于交通流是严重的危险障碍物，往往会造成重大的人员伤亡和财产损失；另外，事故引发高温与浓烟对于处于等待中的车辆及人员会形成极大的威胁，因此设置配套齐全的安全报警、救援设备，制定周密有效的与监控、通风系统联动应急方案，对于迅速将灾害控制在最小限度，减少连锁反应，降低事故引发后果的严重程度是十分必要的。
建筑工程设计说明消防专篇内容新建、扩建、改建建筑工程应编写《建筑工程消防设计消防专篇》，《建筑工程消防设计消防专篇》应包括如下内容（注：带*号的为必须说明事项，其他可根据需要确定是否进行说明）：一、土建（民用建筑）（一）概况：*1、列举设计所依据的消防技术规范。
*2、概述建筑物的层数、高度、总建筑面积、各层的具体使用功能。
*3、根据建筑物的使用性质按《高规》第3.0.1条确定建筑物的建筑功能分类：商住楼、住宅楼、综合楼、医院、教学楼、办公楼等等。
说明建筑物是否设有中央空调系统，确定建筑物是否属于高级旅馆、高级住宅，是否属于重要的办公楼、科研楼、档案楼。
划分建筑类别：一类高层、二类高层、多层。
*4、说明建筑物的耐火等级（一级至四级），各建筑构件的燃烧性能、耐火极限及采取的防火保护措施。
5、建筑物外墙设置玻璃幕墙时，应说明玻璃幕墙的防火措施。
（二）总平面布置*1、概述建筑物四周（具体到东、西、南、北面）其他建构筑物的基本情况（建筑高度、层数、功能等），四周有厂房、仓库、储罐时，应明确厂房、仓库、储罐的生产（储存）火灾危险性类别，仓库及储罐应进一步明确储量等技术参数，说明拟建建筑与四周建筑物的防火间距。
防火间距不足时，应说明采取了哪些保护措施。
*2、说明建筑物的消防车道设置情况，消防车道的形式属于环形消防车道或沿建筑物某两个长边设置消防车道，如设有穿过建筑物的消防车道应说明车道的位置；说明消防车道的设置要求，如离建筑物外墙的距离，消防车道的净宽、净高等参数。
设置回车场时应说明回车场的具体位置及回车场的大小；说明中应确定某一个面作为消防车登高操作面，说明登高面的地面承重及路面平整情况等。
（三）平面布置*1、说明消防控制室、消防水泵房的设置部位，明确消防水泵房是否直通安全出口，消防控制室是否设有直通室外的门。
如消防控制室、消防水泵房设在其他已建建筑内应予以说明并应符合现行消防规范的要求。
2、当建筑物内设有柴油发电机、燃油燃气锅炉房、油浸电力变压器等特殊房间，应说明上述设备用房的设置部位，说明具体的防火措施，如发电机房与储油间之间用防火墙和防火门分隔、锅炉房的单台容量及总容量是多少等等，对比规范是否符合要求。

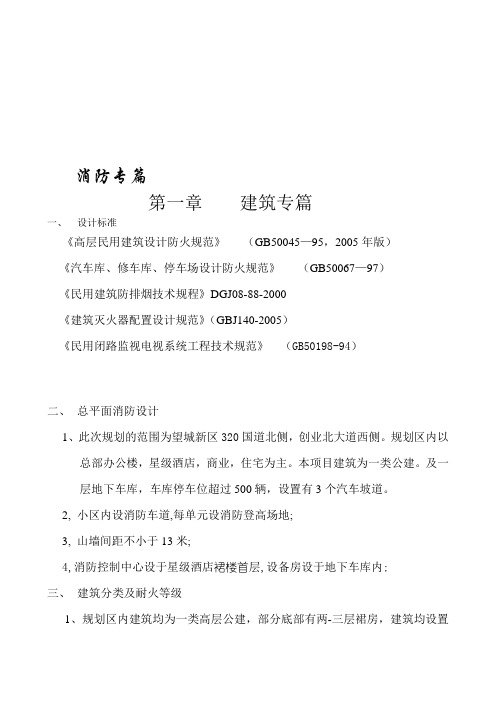

消防专篇第一章建筑专篇一、设计标准《高层民用建筑设计防火规范》（GB50045—95，2005年版）《汽车库、修车库、停车场设计防火规范》（GB50067—97）《民用建筑防排烟技术规程》DGJ08-88-2000《建筑灭火器配置设计规范》（GBJ140-2005）《民用闭路监视电视系统工程技术规范》（GB50198-94）二、总平面消防设计1、此次规划的范围为望城新区320国道北侧，创业北大道西侧。
规划区内以总部办公楼，星级酒店，商业，住宅为主。
本项目建筑为一类公建。
及一层地下车库，车库停车位超过500辆，设置有3个汽车坡道。
2, 小区内设消防车道,每单元设消防登高场地;3, 山墙间距不小于13米;4,消防控制中心设于星级酒店裙楼首层,设备房设于地下车库内;三、建筑分类及耐火等级1、规划区内建筑均为一类高层公建，部分底部有两-三层裙房，建筑均设置防烟楼梯间以及消防电梯;楼梯间出屋面;2、一层地下车库，设机械排烟，耐火等级一级；四、局部防火做法1，入户门设计了防火门；2，相邻窗间墙宽度没达到规范要求的向外设防火墙分开；3，地下楼楼间设防火墙及门和上层分开；第二章电气专篇1.火灾自动报警及消防联动系统1)．本工程为建筑一类的高层公共建筑，火灾自动报警系统的保护按一级设置，火灾自动报警系统。
2)．系统组成：火灾自动报警系统；消防联动控制系统；火灾应急广播系统；消防直通对讲电话系统；应急照明控制系统。
3)．消防控制控制中心：(1)本工程消防控制中心设在星级酒店裙楼首层，并设有直接通往室外的出口。
(2)消防控制室的报警控制设备由火灾报警控制主机、联动控制台、CRT显示器、打印机、应急广播设备、消防直通对讲电话设备、电梯监控盘和电源设备等组成。
(3)消防控制控制中心可接收感烟、感温、红外、可燃气体等探测器的火灾报警信号及水流指示器、安全信号阀、压力报警阀、手动报警按钮、消火栓按钮的动作信号。
(4)消防控制控制中心可显示消防水池、消防水箱水位，显示消防水泵的电源及运行状况。
XXXXXXXXXXXXXXX建设项目消防设计专篇编制单位：XXXXXXXXXXXXXXX编制时间：XXXX.XX一、建筑专业消防设计1、工程概况：本工程建设单位为XXXXXX，基地位于XXXXXXXX。
本工程包含XXX、XXX。
总建筑面积XXXXX㎡。
XXX：框架结构，地上5层，建筑高度20.00m，建筑面积12228.34㎡。
建筑使用功能：XXXXXXX，首层设置消防控制室。
XXX：框架结构，地上1层，建筑高度4.05m，建筑面积13.50㎡建筑使用工程：XX。
2、建筑分类和耐火等级XXX：多层公共建筑工程等级：二级耐火等级：二级XXX：单层公共建筑工程等级：三级耐火等级：二级3、总平面设计1）疏散点：本工程场地条件比较有利，主要疏散节点位于建筑南侧，临南环路。
2）建筑间距：本工程与周边多层民用建筑之间均能满足不小于6米的防火间距。
3）消防控制室及高位消防水箱：本工程消防控制室设置于一层；消防水池埋地式，设置于建筑西南角外；高位消防水箱位于屋顶层。
4、防火分区安全疏散及单体设计1）防火分区：XXX防火分区遵照《建筑设计防火规范》GB50016-2014（2018版）的表5.3.1。
地上部分每层均为一个防火分区，具体划分详施工图防火分区示意图。
每个防火分区面积不大于2500平方米，安全出口不少于两个。
每个防火分区的安全出口及疏散距离均能满足要求。
窗间墙、窗槛墙均满足防火要求。
管道及洞口穿越防火墙时，用防火封堵材料将墙与管道、洞口之间空隙紧密填实。
2）外保温：外墙外保温材料无机轻集料保温砂浆，燃烧性能A 级；屋面保温材料为挤塑聚苯板，燃烧性能B1级。
3）室内装修材料：教室、公共教学用房、门厅、走道、楼梯间、配电间、电井、消防控制室的顶棚和吊顶均采用燃烧性能等级为 A 级的内装修材料;其它部位的顶棚和吊顶采用燃烧性能等级不低于B1级的内装修材料。
4）安全疏散:地上建筑房间内任一点到该房间直接通向疏散走道的疏散门的距离，不大于22m。
消防设计说明专篇XXXXXX建筑设计有限公司年月日XXXXX建筑设计有限公司设计证书号XXXXXXX法定代表人（或单位负责人）XXX总建筑师XXX总工程师XXX项目负责人XXX工程设计出图专用章各专业负责人建筑XXX (工程师）结构XXX （一级注册工程师）给水排水XXX （工程师）电气、弱电XXX （高级工程师）采暖通风XXX （高级工程师）空气调节XXX （高级工程师）动力XXX （高级工程师）第一篇消防设计总说明第二篇建筑﹑结构﹑消防给水﹑电气﹑防烟与排烟消防设计说明第三篇消防相关的各专业图纸附图（蓝图）第一篇消防设计总说明书一、设计依据：1、XXXXX地块位于驻马店市交通路北侧，文化路南侧，铜山大道西侧，项目总用地面积205484.53㎡，本工程为项目三期工程。
三期共分为A1#--A11#楼;D1#--D15#楼;E1#--E4#楼；C1#楼，C2#楼，C9#楼等多个子项组成;其中A1#楼为30层，A3#,A4#,A5#,D1#,D3#,D10#,D11#,D12#,D13#,E1#,E2#,C1#,C2#,C9#楼为18层，A2#,D2#,D14#,D15#,E3#,E4#楼为11层，D4#楼为3层，其它子项为6层；故分别参照相应的防火设计规范进行消防设计。
2、依据的主要消防设计规范：(1).《高层民用建筑设计防火规范》GB50045-95(2005版)(2).《建筑设计防火规范》GB50016-2006(3)．《火灾自动报警系统设计规范》GB50016-98(4)．《建筑灭火器配制设计规范》GB50140-2005(5)．《自动喷水灭火系统设计规范》GB50084-2001(6)．《气体灭火系统设计规范》GB50370-20053、建筑耐久年限为3类(50年以上)二、设计范围：本次施工图设计范围为A2#-A11#楼，C1#楼，C2#楼，C9#楼，E2#楼等子项的建筑、给排水、电气、通风、防排烟、消防设计。
消防送审_消防设计专篇消防设计专篇一、引言消防设计是建筑工程中的重要环节，它涉及到建筑物的防火安全和灭火设施的布置等方面。
本文将详细介绍消防设计的相关内容，包括消防设计的目的、原则、程序以及常见的消防设施和装备。
二、消防设计的目的消防设计的主要目的是保障建筑物和其中的人员、财产免受火灾的威胁，最大程度地减少火灾对人员和财产的损失。
具体目标包括：1. 提供适当的防火措施，保障建筑物的结构安全；2. 确保建筑物内部人员的疏散通道和安全出口；3. 配备有效的灭火设备和系统，提供及时的火灾报警和灭火措施；4. 提供适当的消防培训和演练，提高人员的火灾应急能力。
三、消防设计的原则在进行消防设计时，需要遵循以下原则：1. 合法合规原则：消防设计必须符合国家和地方的相关法律法规，以及消防安全技术标准；2. 综合性原则：消防设计需要考虑建筑物的整体结构和功能，综合考虑各种因素，如建筑形式、人员数量、火灾风险等；3. 预防性原则：消防设计应该从源头上预防火灾的发生，采取适当的防火措施，如使用防火材料、设置防火隔离等；4. 安全性原则：消防设计应确保建筑物内的人员在火灾发生时能够及时疏散，设置合理的疏散通道和安全出口；5. 可操作性原则：消防设施和装备应易于操作和维护，确保在火灾发生时能够迅速启用。
四、消防设计的程序消防设计的程序主要包括以下几个步骤：1. 收集资料：了解建筑物的基本情况，包括用途、结构形式、人员数量等；2. 分析风险：评估建筑物的火灾风险，确定适当的防火措施；3. 设计方案：根据风险分析的结果，制定相应的消防设计方案，包括疏散通道、安全出口、灭火设备等；4. 审查和修改：将设计方案提交给相关部门进行审查，根据审查意见进行修改；5. 实施和验收：按照审查通过的设计方案进行施工和安装，完成后进行验收。
五、常见的消防设施和装备1. 火灾报警系统：包括烟雾探测器、温度探测器等，能够及时发出警报并通知相关人员；2. 自动喷水灭火系统：通过喷水灭火器、喷淋系统等方式进行自动灭火；3. 消防水源：包括消防栓、室内消火栓等，提供灭火用水；4. 灭火器具：包括灭火器、灭火器车等，用于手动灭火；5. 疏散通道和安全出口：确保人员在火灾发生时能够迅速疏散到安全地带；6. 防火隔离设施：如防火墙、防火门等，用于隔离火灾蔓延；7. 消防逃生设备：如防烟面罩、逃生绳等，帮助人员逃生。
Xxxxxx项目消防设计专篇项目名称：xxxx设计单位:xxxxxxxxxxxx日期:xxxx年xx月xx日Xxxxxx项目设计单位法定代表人：xx技术总负责人:xxxx项目总负责人：xxxx设计人:xxxxXxxxxx项目消防设计专篇一、设计依据：1、兴建单位对本工程的设计要求.2、《民用建筑设计通则》GB50352－20053、《建筑设计防火规范（GB50016)(2014版）》4、《住宅建筑规范》GB50168-20055、《住宅设计规范》GB50096—20116、《商店建筑设计规范》JGJ48－20147、《屋面工程技术规范》GB 50345—20128、《无障碍设计规范》GB 50763—20129、《民用建筑热工设计规范》GB 50176-9310、《建筑玻璃应用技术规程》JGJ 113—200911、《工程建设标准强制性条文（房屋建筑部分）》(2013年版）12、《公共建筑节能设计标准》GB50189—201513、《夏热冬冷地区居住建筑节能设计标准》JGJ 134-201014、《建筑地面设计规范》GB50037-201415、《建筑内部装修设计防火规范》GB 50222-9516、《汽车库、修车库、停车场设计防火规范》GB50067-201417、《建筑照明设计标准》GB50034—201318、《供配电系统设计规范》GB50052-200919、《低压配电设计规范》GB50054—201120、《通用用电设备配电设计规范》GB50055—201121、《建筑物防雷设计规范》GB50057—201022、《建筑物电子信息系统防雷技术规范》GB50343-201223、《电气火灾监控系统设计、施工及验收规范》DB51/T1418-201224、《电力工程电缆设计规范》GB50217-200725、《自动喷水灭火系统设计规范》GB 50084—2001 (2005版)26、《建筑灭火器配置设计规范》GB 50140-200527、《气体灭火系统设计规范》GB 50370-200528、《民用建筑供暖通风与空气调节设计规范》GB50736—201229、《建筑机电工程抗震设计规范》GB50981—201430、《通风与空调工程施工质量验收规范》GB50243—200231、《公共场所集中空调通风系统卫生规范》WS 394-201232、《四川省绿色建筑设计标准》DBJ51/T037—201533、《民用建筑绿色设计规范》JGJ/T229—201034、《关于执行新版消防技术规范有关问题的通知》公消（2015）98号35、《消防给水及消火栓系统技术规范》GB 50974-2014 《四川省民用建筑消防水池设计的补充技术措施》（公厅消发〔2011〕319号)二、工程概况：1.本项目位于：xxxxxxx。
消防送审_消防设计专篇消防设计专篇一、引言消防设计是建筑工程中至关重要的一环，它涉及到建筑物内部的消防设施布置、疏散通道设计、火灾报警系统等多个方面。
本文将详细介绍消防设计的相关要求和标准，以确保建筑物在发生火灾时能够及时、有效地进行疏散和灭火，最大程度地减少人员伤亡和财产损失。
二、消防设施布置1. 灭火器布置根据建筑物的类型和使用性质，消防设计应合理布置灭火器。
一般来说，每个建筑物的各个楼层和关键位置应设有灭火器，并且应满足灭火器的种类、数量和放置位置的相关要求。
2. 消防栓布置消防栓是建筑物内部的重要消防设施之一，应根据建筑物的高度和面积合理布置。
一般来说，每个楼层应设有消防栓，并且消防栓的位置应符合相关标准。
3. 自动喷水灭火系统布置对于一些高层建筑或特定类型的建筑物，应考虑布置自动喷水灭火系统。
自动喷水灭火系统的布置应符合相关标准，保证在火灾发生时能够及时启动并起到有效的灭火作用。
三、疏散通道设计1. 疏散楼梯设计建筑物内部应设置足够数量的疏散楼梯，并保证其宽度、高度、坡度等参数符合相关标准。
疏散楼梯的位置应合理，便于人员疏散，并配备相应的指示标志和照明设施。
2. 疏散通道宽度建筑物内部的疏散通道宽度应满足人员疏散的需求。
根据建筑物的类型和使用性质，疏散通道的宽度应符合相关标准，以保证人员能够快速、安全地疏散。
3. 疏散通道的防烟措施为了保证人员在火灾发生时能够安全疏散，疏散通道应考虑防烟措施。
这包括设置防烟门、防烟窗等设施，以阻止烟气向疏散通道扩散，确保人员能够顺利逃生。
四、火灾报警系统1. 火灾报警器的布置根据建筑物的类型和使用性质，火灾报警器的布置应满足相关要求。
一般来说，建筑物的各个楼层和关键位置应设有火灾报警器，并且应保证其灵敏度和响应速度。
2. 火灾报警系统的联动火灾报警系统应与其他消防设施进行联动，以实现自动报警和灭火的目的。
例如，当火灾报警器触发时，应自动启动喷水系统或其他灭火设备，以最大程度地减少火灾的蔓延。
建设工程消防设计文件（适用新建工程）项目名称设计单位日期1说明一、设计单位基本情况1、法定代表人姓名：技术总负责人姓名：项目总负责人姓名：基础负责人姓名：水施负责人姓名：电施负责人姓名：负责人姓名：负责人姓名：负责人姓名：负责人姓名：2、备注：凡工程涉及上述人员的应由本人签名或授权盖章二、设计图纸1、总平面（1)区域位置图；（2)总平面图: 场地四邻原有及规划道路的位置和主要建筑物及构筑物的位置、名称，层数、间距；建筑物、构筑物的位置、名称、层数；消防车道及高层建筑消防扑救场地的布置等。
2、建筑、结构（1) 平面图：主要结构和建筑构配件，平面布置，房间功能和面积，安全疏散楼梯、走道，消防电梯，平面或空间的防火、防烟分区面积、分隔位置和分隔物；（2)立面图：立面外轮廓及主要结构和建筑构件的可见部分；屋顶及屋顶高耸物、檐口（女儿墙）、室外地面等主要标高或高度；（3)剖面图：应准确、清楚的标示内外空间比较复杂的部位（如中庭与邻近的楼层或错层部位）；各层楼地面和室外标高，以及室外地面至建筑檐口或女儿墙顶的总高度，各楼层之间尺寸及其他必需的尺寸等。
3、建筑电气（1）消防控制室位置平面图；（2）火灾自动报警系统图，各层报警系统设置平面图。
4、消防给水和灭火设施（1）消防给水总平面图；（2）各消防给水系统的系统图，平面布置图；（3) 消防水池和消防水泵房平面图；（4) 其他灭火系统的系统图及平面布置图。
5、防烟排烟及暖通空调防烟、排烟系统的系统图、平面布置图。
6、热能动力（1）锅炉房设备平面布置图；（2）其他动力站房平面布置图。
2目录3设计说明书一、工程设计依据1、政府有关主管部门的批文：。
2、设计所执行的主要法规：。
3、采用的主要标准（包括标准的名称、编号、年号和版本号）：。
4、有关部门对本工程批准的规划许可技术条件：。
5、使用要求或生产工艺等资料(建设单位提供):。
二、建设规模和设计范围说明1、设计规模：。
2、项目组成：。
3、分期建设内容：4、续建、扩建的设想：5、相关措施：46、承担的设计范围与分工：。
三、总指标1、总建筑面积，建筑占地面积，建筑高度。
2、剧院\体育场馆\ 等场所的座位数,车库的停车位数量，厂房\仓库等的火灾危险性类别为类，其他。
四、采用新技术、新材料、新设备和新结构的情况。
五、具有特殊火灾危险性的消防设计和需要设计审批时解决或确定的问题。
六、总平面场地所在地的名称，位置，（场地内）原有建筑物、构筑物现已□保留□拆除；建筑与原建筑物（或构筑物）净间距，东米，南米，西米，北米；功能分区，竖向布置方式□平坡式□台阶式，人流的组织，出入口数量，车流的组织，出入口数量；停车场（库）的布置及停车数量，消防车道，高层建筑消防扑救场地的布置，道路主要的设计技术条件。
七、建筑、结构1、建筑面积层数层高总高建筑防火类别耐火等级结构选型，建筑物构件的构造燃烧性能耐火极限。
2、建筑物使用功能工艺要求，建筑的功能分区平面布局立面造型5与周围环境的关系建筑的安全疏散消防电梯以及交通组织、垂直交通设施的布局防火防烟分区其他。
八、建筑电气（1）消防电源、配电线路及电器装置。
消防电源供电负荷等级，消防用电设备的配电线路选择材质，敷设方式，备用电源性能启动方式；变、配、发电站的位置数量容量设备技术条件选型要求；消防技术标准有要求的导线、电缆、母干线的材质型号敷设方式，配电设备、灯具的型号安装方式；消防应急照明的照度值电源型式灯具配置线路选择敷设方式、控制方式持续时间；消防疏散指示标志的设置部位照度供电时间；其他。
（2）火灾自动报警系统和消防控制室。
消防控制室位置系统组成保护等级，火灾探测器报警控制器手动报警按钮控制台（柜）其他设备。
火灾报警与消防联动控制要求，控制逻辑关系控制显示要求，概述火灾应急广播、火灾警报装置及消防通信，概述电气火灾报警，消防主电源、备用电源供给方式，接地及接地电阻要求，传输、控制线缆选择及敷设要求，应急照明的联动控制方式等（有智能化系统集成要求时，应说明火灾自动报警系统与其它子系统的接口方式及联动关系）6。
九、消防给水和灭火设施（1）消防水源（采用市政管网供水）应说明供水干管方位、接管管径根数能提供的（最大）水压；（采用天然水源）应说明水源的水质供水能力取水设施；（采用消防水池供水时）应说明消防水池的设置位置有效容量补水量时间，取水设施其技术保障措施。
（2）消防水泵房设置位置结构型式耐火等级设备型号数量主要性能参数运行要求。
（3）室外消防给水系统用水量标准,一次灭火用水量总用水量，室外消防给水管道（室外消火栓）为□环状□枝状，系统供水方式、设备型号控制方式。
（4）室内消火栓系统设置场所用水量，室内消防给水管道（室外消火栓）为□环状□枝状，系统供水方式设备型号控制方式，消防水箱的设置位置容量技术保障措施。
（5）灭火设施。
灭火系统设计原则设计参数系统组成控制方式主要设备其他。
十、防烟排烟及暖通空调。
防排烟的区域方式，系统送风量排烟量，系统及设施配置控制方7式；暖通空调系统的防火措施。
十一、热能动力。
室内燃料系统的种类管路设计及敷设方式燃气用具安装使用要求燃料系统的设计说明；锅炉型式规格台数其锅炉房设计说明；其他（气体站房、柴油发电机房、气体瓶组站等）动力站房的设计说明。
8建设工程消防设计文件（适用改建、内装修工程）项目名称设计单位日期9说明一、设计单位基本情况1、法定代表人姓名：技术总负责人姓名：项目总负责人姓名：基础负责人姓名：水施负责人姓名：电施负责人姓名：负责人姓名：负责人姓名：负责人姓名：负责人姓名：2、备注：凡工程涉及上述人员的应由本人签名或授权盖章二、装修专业设计工程提供了如下图纸：1、建筑平面图：□原工程总平面图□原平面图□本工程平面图□平面或空间的防火面积□平面或空间的防烟分区面积□分隔位置和分隔物。
2、装修图纸：□平面图□立面图□剖面图和□节点详图表示。
【体现工程各部位顶棚、墙面、地面、隔断的装修材料以及固定家具、装饰织物、其他装饰材料的选用】10目录11设计说明书一、工程设计依据1、设计所执行的主要法规：。
2、采用的主要标准（包括标准的名称、编号、年号和版本号）：。
3、使用要求或生产工艺等资料(建设单位提供):。
二、建设规模和设计范围说明1、设计规模：。
2、项目组成：。
3、承担的设计范围与分工：。
三、改建或装修设计的面积等指标改建或装修施工总预算面积，其他。
4、工程原已设置（或新增）的主要消防设备消防产品及有防火性能要求的建筑构件、建筑材料等。
6、具有特殊火灾危险性的消防设计和需要设计审批时解决或确定的问题。
127、装修专业。
包括原工程用途、分类和耐火等级等概况以及本工程概况；本工程使用功能和工艺要求、功能分区、平面布局以及对原工程改建情况；装修各部位采用的装修材料燃烧性能等级，除用文字说明以外亦可用表格形式表达。
（二）四、采用新技术、新材料、新设备和新结构的情况。
五、具有特殊火灾危险性的消防设计和需要设计审批时解决或确定的问题。
六、总平面场地所在地的名称，位置，（场地内）原有建筑物、构筑物现已□保留□拆除；建筑与原建筑物（或构筑物）净间距，东米，南米，西米，北米；功能分区，竖向布置方式□平坡式□台阶式，人流的组织，出入口数量，车流的组织，出入口数量；停车场（库）的布置及停车数量，消防车道，高层建筑消防扑救场地的布置，道路主要的设计技术条件。
七、建筑、结构1、建筑面积层数层高总高建筑防火类别耐火等级结构选型，建筑物构件的构造燃烧性能耐火极限。
2、建筑物使用功能工艺要求，建筑的功能分区平面布局立面造型与周围环境的关系建筑的安全疏散消防电梯以及交通组织、垂直交通设施的布局防火防烟分区其他。
八、建筑电气（1）消防电源、配电线路及电器装置。
13消防电源供电负荷等级，消防用电设备的配电线路选择材质，敷设方式，备用电源性能启动方式；变、配、发电站的位置数量容量设备技术条件选型要求；消防技术标准有要求的导线、电缆、母干线的材质型号敷设方式，配电设备、灯具的型号安装方式；消防应急照明的照度值电源型式灯具配置线路选择敷设方式、控制方式持续时间；消防疏散指示标志的设置部位照度供电时间；其他。
（2）火灾自动报警系统和消防控制室。
消防控制室位置系统组成保护等级，火灾探测器报警控制器手动报警按钮控制台（柜）其他设备。
火灾报警与消防联动控制要求，控制逻辑关系控制显示要求，概述火灾应急广播、火灾警报装置及消防通信，概述电气火灾报警，消防主电源、备用电源供给方式，接地及接地电阻要求，传输、控制线缆选择及敷设要求，应急照明的联动控制方式等（有智能化系统集成要求时，应说明火灾自动报警系统与其它子系统的接口方式及联动关系）。
14三、改建、内装修工程消防设计文件申报内容（一）设计说明书1、工程设计依据。
包括设计所执行的主要法规和所采用的主要标准（包括标准的名称、编号、年号和版本号），建设单位提供的有关使用要求或生产工艺等资料。
2、建设规模和设计范围。
包括工程的设计规模及项目组成，承担的设计范围与分工。
3、改建或装修设计的面积等指标。
4、工程原已设置（或新增）的主要消防设备、消防产品及有防火性能要求的建筑构件、建筑材料等。
5、采用新技术、新材料、新设备和新结构的情况。
15。
