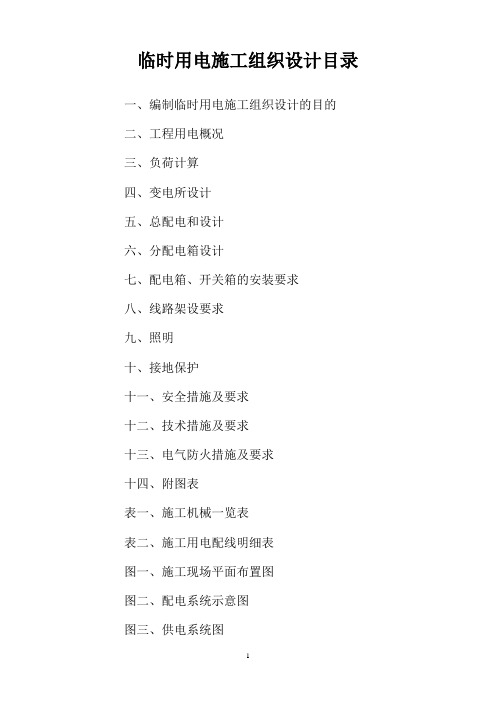

临时用电施工组织设计目录一、编制临时用电施工组织设计的目的二、工程用电概况三、负荷计算四、变电所设计五、总配电和设计六、分配电箱设计七、配电箱、开关箱的安装要求八、线路架设要求九、照明十、接地保护十一、安全措施及要求十二、技术措施及要求十三、电气防火措施及要求十四、附图表表一、施工机械一览表表二、施工用电配线明细表图一、施工现场平面布置图图二、配电系统示意图图三、供电系统图一、编制临时用电施工组织设计的目的建筑工程供电质量的好坏直接影响到建筑施工的周期，也涉及到建筑工程的质量，同时关系到整个用电系统的正常运转和供用电人员的人身安全。
施工现场的一切活动都与用电有关系，涉及到整个建筑施工的全过程。
为了保证国家安全生产的方针和政策的落实，保障施工现场用电安全，保证施工工程按期完工，依据JGJ46-88《施工现场临时用电安全技术规范》，制定本《临时用电施工组织设计》。
二、工程用电概况1、名庭花苑4#、5#楼工程位于松江新城谷阳北路和新松江路交叉口西南角，根据建筑物的位置，结合土建工程的可行性及今后装修阶段用电需求等特点，制定施工用电方案。
2、变压器由甲方提供，容量为500KV A，配电室与变压器成套架设安装。
3、本工程系采用TN-S系统，采用三级配电，三级保护方式配置配电箱。
施工现场中每台用电设备设各自专用的开关箱。
实行“一机一闸一漏一箱”制，采用源电流短路，实行过载短路、短路、漏电三保护。
4、为保障各类施工机械作业正常用电，清除因一方故障造成多方停电现象的发生，主屏分多回路控制。
三、负荷计算（机械配备电一览表）供电设备总容量简化计算：P=1.05~1.10（K1∑P1/cosφ+K2∑P3+K3∑P3）其中：P—供电设备总需容量（KV A）P1—电动机额定功率（KW）205.5KWP2—电焊机额定容量（KV A）396.2KWP3—照明容量（KW）取cosφ=0.7，K1=0.5，K2=0.6，照明用电表以机械总用量的10%计算，即22.55KW。
施工现场临时用电组织设计一、编制依据：1、《施工现场临时用电安全技术规范》JGJ46-20052、《低压配电设计规范》GB50054-20113、《建筑工程施工现场供电安全规范》GB50194-934、《通用用电设备配电设计规范》GB50055-20115、《供配电系统设计规范》GB50052-20096、《建筑施工安全检查标准》JGJ59-2011二、工程概况：1）改造后功能布局如下：2）外檐项目拟对建筑外墙修缮加固，若有拆除部位需按现状恢复，现状铝板及石材幕墙更换，现状主入口处楼梯间二层至八层外墙新增石材幕墙，增加屋面保温层，重做屋面防水，并对外门窗、雨水管进行维修更换，对台阶、坡道、散水等损坏的部位进行修缮。
3）结构加固依据《抗震鉴定标准》、《鉴定报告》及国家相关规范对整楼进行全面抗震加固补强及修复，包括但不限于《鉴定报告》中提到的结构加固内容。
4）消防工程主体建筑增设一部室内封闭楼梯间；在室外既有的地下消防水箱间旁，新增消防水箱间；并在屋顶增设水箱间。
5）电梯工程项目拟在建筑室内安装2部垂直电梯，其中1部电梯为更换现状电梯，另1部电梯为新增电梯。
1部为消防电梯兼作无障碍电梯，另1部为客梯，载重量均为1T。
6）给排水工程给水系统：本工程所在地市政水压0.20MPa，水源为两路DN200市政给水管，满足生活及消防的市政给水管网要求。
中水系统：本工程所在地市政水压0.20MPa，水源为DN150市政中水管。
中水系统为市政直供，室外设置水表井。
污水系统：室外化粪井前管道根据室内污水系统调整情况进行调整；室外化粪井后管道利旧，不改造。
雨水系统：室外雨水系统均为利旧，不改造。
消防给排水系统：本工程为高层公建，应设置室内消火栓系统，室外消火栓系统，自动喷水灭火系统，并在室内配置建筑灭火器。
7）暖通系统本工程供暖热媒及补水由首层换热站提供，供回水温度80～60℃。
辐射供暖系统末端分配器前设置混水设备，混水后供回水温度为50～40℃。
施工现场临时用电施工组织设计一、编制依据及目的：（一）编制依据：○1施工现场临时用电安全技术规范（JGJ46-2005）○2建筑工程施工现场供电安全规范（GB50194-93）○3建筑施工安全检查标准 JGJ59-99○4施工现场平面布置图（二）编制目的：为了加强科学管理、规范使用施工现场临时用电工具，从而保障各施工机具在施工中运行的安全性及可靠性，实现专人管理，责任到人。
二、工程概况：宁夏望远现代金属物流园D-2#、D-3#、D-4#商业楼，由宁夏钢协房地产开发有限公司开发，宁夏建筑设计研究院有限公司设计勘察，宁夏机械工业设计研究院（有限公司）设计，宁夏五环建设咨询监理有限公司监理，宁夏飞翔建筑工程有限公司承建。
该工程位于宁夏银川市永宁县望远经济技术开发区建筑面积分别为7765.27m2、2752.78 m2、2752.78 m2，长分别为150.82m、55.40m、55.40m，宽均为18.8m，建筑总高均为10.35m，结构类型为框架三层，建筑结构安全等级为二级，抗震设防类别为丙类，地基基础设计等级为丙类，框架抗震设防烈度为8度，抗震等级为二级，耐火等级为二级，设计使用年限为50年。
本工程临时用电电源直接由建设单位提供的配电箱引至施工现场，根据施工现场平面布置图确定总配电箱、分配电箱、机械设备开关箱及照明开关箱的位置。
----------------------------精品word文档值得下载值得拥有--------------------------------------------------------------------------精品word 文档 值得下载 值得拥有----------------------------------------------施工现场机械设备表负荷计算及配电导线选择○1施现场用电采估算法求施工现场总用电量1． 电动机类：∑P1=48+90+7.5+4+8+4.4+5.5+7.5+8.3+1.1+6+6.4+25.8=222.5KW----------------------------精品word 文档 值得下载 值得拥有----------------------------------------------I =K 1∑P1+K ×380×0.72． 室内照明：∑P2=5 3． 室外照明：∑P3=12则总用电量为：P=K(K 1∑P1+K 2∑P2+K 3∑P3)=1.1×（0.7×222.5+0.8×5+1.0×12） =188.93KW其中：P 1为施工动力用电设备额定用电量之和 P 2为室内照明设备额定用电量之和 P 3为室外照明设备额定用电量之和K 1为全部施工用电设备同时使用系数，10台以内取0.75，10-30台内取0.7，30台以上取0.6K 2为室内照明设备同时使用系数，取0.8 K 3为室外照明设备同时使用系数，取1.0 ○2 配电导线选择： 施工现场内所有配电导线采用直埋，穿管铺砖保护。
目录目录--------------------------------------------------------- 1一、工程概况--------------------------------------------------- 2二、用电设备及计算表------------------------------------------- 3三、配电布置及分配--------------------------------------------- 9四、主要分路计算及导线选择 ------------------------------------- 9五、安全用电技术措施------------------------------------------ 26六、电气防火措施---------------------------------------------- 28七、现场临电平面图-------------------------------------------- 29八、临时用电系统图-------------------------------------------- 29一、工程概况二、用电设备及计算表1号配电室1号配电柜1号配电室2号配电柜2号配电室1号配电柜2号配电室2号配电柜3、变压器选择注：1、塔吊P塔铭牌暂载率一般为40%，通用换算为25%暂载率：P塔=P e x=2P e=2 P e=1.26 P eP e——铭牌容量（kw），J c—铭牌暂载率。
2、电焊机一般暂载率为60%，通用换算为100%暂载率：P焊=S e x COSΦ= S e x x0.5=0.4S eS e——铭牌容量（KV A）；J c—铭牌暂载率,一般为60%；COSΦ=0.5。
3、综合考虑施工用电，照明部分约占动力用电量的10%；根据公式：P=1.05~1.1x(K1∑P C+ K2∑P b + K3∑P a)=1.05~1.1 x(K1∑P C+ 0.1xK1∑P C)=1.155~1.21 K1∑P C(KW)其中：P—供电设备额定用电量总和（KW）；P C—全部动力用电设备额定电量总和，K1系数：5台内取0.8，10台内取0.75，10~30台内取0.7，30~50台内取0.6，50台以上取0.5。
临时用电施工方案一、编制目的1、规范施工临时用电工程、加强用电管理、实现安全用电。
2、为本工程临时施工用电的安装提供必要的作业指导。
二、编制依据1、建设部《建筑施工安全检查标准》（JGJ59-2011）2、《施工现场临时用电安全技术标准》（JGJ46-2005）3、施工安全标准的强制性条文（建设部、建标【2002】219号）三、施工临时用电概况1、本工程是蓟县安置区A地块八期9栋高层住宅楼，分为3#、4#、5#、6#、7#、10#、11#、14#、15#住宅楼。
2、现场采用TN-S系统（即三相五线制）380V/220V低压供电，设2个总配电箱，内设计量表、电压表、电流表。
3、根据施工现场用电设备布置情况，采用铜芯电力电缆埋地敷设，埋设位置及线路走向见临时配电系统图及施工用电现场平面图。
配电系统设置总配电箱、分配电箱、开关箱，实行三级配电，两级保护。
四、临时配电系统图及施工用电现场平面图1、配电系统图（总配电箱）2、分配电箱系统图总开关（不带漏电）分开关（不带漏电）3、开关箱系统图4、现场电力平面布置图五、电源计算1、主要设备表1-12、施工用电量计算2.1总负荷计算和总电流计算（1）各机组负荷计算A、起重机组1）设备容量：由于其属于反复短时工作制机械，所以先将暂载率Jc=40%统一换算到Jc=25%时塔式起重机组的设备容量：Pe1=2∑Pn×JC=2×(170KW+448KW)×4.0=781.45KW2)计算负荷Pjs1=Kx×Pe1=0.5×781.45KW=390.73KWQjs1=Pjs1×tj￠=390.73KW×1.02=398.54KvarB.钢筋加工机组Pe2=93KWPjs2=Kx×Pe2=0.8×93KW=74.4KWQjs2=Pjs2×tj￠=74.4KW×0.75=55.8KvarC.电焊机组1）.设备容量：由于其属于反复短时工作制机械，所以先将暂载率Jc=50%统一换算到Jc=100%时电焊机的设备容量：Pe3= Jc×∑Pn×cos￠=5.0×85.8×0.4=24.37KW2).计算负荷Pjs3=Kx×Pe3=0.35×24.37KW=8.5KWQjs3=Pjs3×tj￠=8.5KW×2.29=19.5KvarD.混凝土加工机组Pe4=13.2KWPjs4=Kx ×Pe4=0.7×13.2KW=9.24KW Qjs4=Pjs4×tj ￠=9.24KW ×1.02=9.42Kvar E.木工加工机组 Pe5=18KWPjs5=Kx ×Pe5=0.7×18KW=12.6KWQjs5=Pjs5×tj ￠=12.6KW ×1.02=12.85Kvar F.电气照明 Pe6=33KWPjs6=Kx ×Pe6=0.8×33 KW=24.6KW Qjs6=Pjs6=24.6Kvar(2)总负荷计算(Kx 为有功 、无功同时系数取0.8)Pjs 总= Pjs1＋Pjs2＋Pjs3＋Pjs4＋Pjs5＋Pjs 6 =520.07KW Qjs 总=Qjs1＋Qjs2＋Qjs3＋Qjs4＋Qjs5＋Qjs6 =520.71Kvar 总的有功功率Pjs 总=Kx ×∑ Pjs 总=0.8×520.07=416.06KW 总的无功功率Qjs 总=Kx ×∑ Qjs 总=0.8×520.71=416.57Kvar 总的视在功率Sjs=22总总Qjs Pjs += 2257.41606.416+=589KVA (3)总的计算电流计算Ijs=Sjs/3Ve=589/3×0.38=895(A)2.2根据计算总的视在功率为589KVA总的计算电流为895A。
临时用电施工组织设计编制：审核：审批：目录第一章编制说明 (1)一、编制依据 (1)二、编制原则 (1)第二章工程概况 (1)第三章施工总体部署 (2)一、主要管理目标 (2)二、临电施工组织安排 (3)第四章负荷计算及变压器、电缆选择 (4)二、变压器选择 (6)三、配电线路电缆类型和截面选择 (7)第五章安装与工艺要求 (10)一、施工用电系统的采用 (10)二、配电箱及开关箱的设置 (11)三、电缆、电线敷设 (12)四、工地照明 (13)五、接地与防雷 (13)六、其他 (14)第六章临时用电平面布置图与电气平面及接线系统图 (14)一、临电平面布置 (14)二、配电装置布置图 (15)三、总配电柜系统图 (16)四、分配电箱系统图 (16)第七章临时用电管理与维护 (17)一、临时用电施工及验收 (17)二、临时用电安全技术交底 (18)三、临时用电检查记录 (19)第八章现场临时用电注意事项 (21)一、外电防护 (21)二、接地与接零保护系统 (21)三、配电箱、开关箱 (22)四、现场照明 (24)五、配电线路 (25)六、电器装置 (26)七、变配电装置 (27)八、避雷装置 (27)第九章安全用电措施 (29)一、安全用电制度措施 (29)二、安全用电技术措施 (30)三、安全用电规章制度 (32)五、模板加工用电管理 (35)第四章第十章安全用电防火措施 (35)一、电气防火组织机构 (35)二、制定电气防火措施 (35)三、配置消防器材 (36)第五章第十一章应急救援预案 (37)一、编制目的 (37)二、编制范围 (37)三、组织机构及职责 (37)四、应急准备 (40)五、应急救援 (40)六、消防演练 (44)第十二章附图 (46)第一章编制说明一、编制依据（一）《施工现场临时用电安全技术规范》（JGJ46-2005）；（二）《建设工程施工现场供用电安全规范》（GB50194-2014）；（三）《供配电系统设计规范》（GB50052-2009）；（四）《低压配电设计规范》（GB50054-2011）；（五）《通用用电设备配电设计规范》（GB50055-2011）；（六）《建筑施工安全检查标准》（JGJ59－2011）；（七）《工业与民用配电设计手册》；（八）《建筑施工计算手册》；（九）《建筑工程临时用电设计与实例手册》；（十）长沙市轨道交通5号线一期土建工程二标段相关文件；（十一）施工生产需要配置的机械设备的用电负荷和施工用电需求；（十二）其他有关的国家现行规范、标准、规程和规定。
现场临时用电施工组织设计（范例）（凡用电设备总容量超过50千瓦的项目均应编制）一、工程概况。
二、现场临时施工用电布置l、变压器布置：2、临时用电线路布置3、临时用电变压器和临时电力干线平面布置图三、主要用电机械设备数量主要用电机械数量表（样表）。
五、安全用电技术措施和电气防火措施（一）专业人员管理施工现场临时用电由专人负责现场，维修或拆除临时用电箱必须由专业电工完成。
各类用电人员注意以下内容：1、掌握安全用电基本知识和所有设备性能；2、使用设备前必须按规定穿戴和配带相应的劳动保护用品，并检查电气装置和保护设施是否完好，严禁设备带“病”运行；3、停运的设备必须及时拉闸断电，锁好开关箱；4、保护所有设备的负荷线、零线和开关箱，如发现问题应及时解决；5、搬迁或移动用电设备，必须切断电源后方可进行；6、不许带电作业；7、设备维修断电时，必须在相应开关箱、配电箱内控制开关上挂明显的维修停电标志牌。
（二）配电箱及开关箱1、现场配电箱及开关箱必须有生产许可证和产品合格证。
2、配电箱及开关箱应装设在干燥、通风及常温场所，不得装设在易受外力撞击、强烈震动和热源的地方，室外配电箱设防雨棚。
3、固定式配电箱及开关箱应装设端正牢固，其下底与地面的垂直距离为1.4M；移动式配电箱及开关箱应装设在坚固的支架上，其下底与地面的垂直距离宜大于0.6M，小于1.5M。
4、配电箱及开关箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设。
5、配电箱及开关箱的连接线应采用绝缘导线，接头不得松动，不得有外露带电部分。
6、每台用电设备应有各自专用的开关箱，必须实行“一机一闸”制，严禁用同一开关电器直接控制二台及二台以上用电设备。
7、开关箱必须装设漏电保护器。
漏电保护器应装设在配电箱电源隔离开关和开关箱电源隔离开关的负荷侧。
漏电保护器的选择应符合国标GB6829－86《漏电电流动作保护器（剩余电流动作保护器）》的要求。
8、所有配电箱门应配锁，配电箱及开关箱由专人负责，每月由专业电工进行检查维修一次，检查维修时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志，严禁带电作业。
施工组织设计审批表（临时用电施工方案）建设单位：施工单位：中天建设集团西安公司设计单位监理单位工程名称：地矿所高层住宅楼编制人：编制日期：年月日一、临时用电编制依据1.1 总平面布置图及扩初设计图1.2 现场施工的主要规程、规范、标准（1）建设工程施工现场供用电安全规范（GB50194—93）（2）电气装置安装工程1KV及以下配线工程施工及验收规范（GB50258—96）（3）电气装置安装工程接地装置施工及验收规范（GB50169—92）（4）施工现场临时用电技术规范（JGJ46—88）（5）建筑施工安全检查评分标准（JGJ59—99）（6）建筑安装工人安全技术操作规程（80）建工劳字第24号1.3 现行施工应用的主要法规（1）工程建设标准强制性条文房屋建筑部分（建标【2002】85号）（2）关于进一步加强文明工地管理的通知（陕建建发【2001】121号）1.4其它（1）公司质量手册（2）公司安全控制程序（3）建筑安装工人安全技术操作规程的补充规定二、概况说明：1、位于西安市太乙路五号的丽苑住宅楼建筑面积25490平米。
地下一层，地上18层，局部21层，框剪结构，现场施工用电由建设单位变压器用185mm2铜芯电缆线引至我施工现场配电室；2、现场临时用电系统采用TN-S系统保护形式按总配箱——分配箱——开关箱三级配电方式，并在总配箱至开关箱设置三级漏电保护，未端开关箱按规定实行“一机一闸一漏”控制机械设备；3、总配室共设6个分路，1#一5#为生产施工用电，6#为办公、生活后勤等设施用电；4、现场临时用架设、安装严格按照施工规范要求执行；5、施工用电设备统计表（附表一）；6、用电情况分配表（附表二）；7、施工用电平面设置图、系统图（附图3）；8、计算书。
附表一：施工用电设备统计表9、工现场临时用电组织机构:项目经理：朱国华技术负责人：付克强电气工程师：徐奇胜电工值班班长：陈国喜电工值班：电工班组成员三、供电系统走向及制定原则4.1 丽苑住宅楼的总变电系统位于施工现场的东侧，施工用电由业主从现场变电室提供。
目录1、编制目的 (2)2、编制原则 (2)3、编制依据 (2)4、工程施工概况 (2)5、现场用电平面布置 (3)6、现场用电负荷计算 (4)7、施工现场安全用电技术措施及电器防火技术措施88、施工安全用电注意事项 (8)附件一：1、现场配电系统图2、施工现场临时用电平面布置图1、编制目的宝鸡卷烟厂易地技改项目为工业建筑，场区面积大，施工用电量大，施工现场大，故对现场的电力供应必须做周密、合理的安排，制定出最佳的供电方案及相应的安全保障措施，以保证施工的正常进行。
同时，本用电施工组织设计也是该工程现场临时用电工程安装、敷设、使用、维修、管理的依据。
2、编制原则2.1应满足并适用于整体和阶段性施工的要求。
2.2要求做到设计合理，便于安装、敷设、使用、管理、维修、拆除等。
2.3考虑到项目的成本，在能够满足安全要求，又能满足施工要求的前提下，本着经济节约、安全可靠的原则，编制本临时用电施工组织设计。
2.4本用电施工组织设计遵守现行的国家及行业有关施工用电方面的标准、规范、规定等，并满足中建总公司CI企业形象的要求。
3、编制依据3.1宝鸡卷烟厂易地技改项目联合工房工程施工组织设计及其单位工程施工组织设计的要求。
3.2宝鸡卷烟厂易地技改项目联合工房工程的建筑图、结构图。
3.3厂宝鸡卷烟厂易地技改项目联合工房工程的现场勘察资料。
3.4现场施工所涉及到的塔吊、钢筋加工机械、砼机械等的用电说明书。
3.5《施工现场临时用电安全技术规范》（JGJ46-2005）《建筑施工安全检查标准》（JGJ59-99）《实用电工手册》《中建总公司企业形象》等标准、规范及实施细则。
4、工程施工概况4.1工程概况本次设计的联合工房为宝鸡卷烟厂易地技术改造项目的子项之一。
工程用地位于宝鸡市高新区东区下马营区，联合工房是一个集办公、生产、储藏为一体的大型丙类综合型工业建筑。
联合工房主要包括生产办公辅房、制丝车间、原料高架库、贮叶房、真空回潮试验间、白肋烟处理间、试验车间、香料厨房、掺兑区加香间、CO2膨胀烟丝车间、贮丝房、废纸处理间、配电室、综合站房、成品高架库、辅料平衡库、卷接包精品车间、卷接包普烟车间、成品码垛、辅料搭配、薄片车间、膨胀烟丝生丝贮存间、滤棒成型车间、除异味间、予留ESS膨胀间、除尘机房、空调机房及其他生产辅房等组成，总建筑面积96000m2，其中生产厂房建筑面积66636m2，各类设备用房建筑面积15810m2，生产办公辅房部分建筑面积为12134m2。
临时用电专项方案一、工程概况：本工程为佳和·溪林苑3#、7#楼，位于市府路以北凌西大街以西小扒沟以南，结构形式3#为框架结构、7#楼为剪力墙结构，基础为筏板基础。
3#楼地上十四层，地下人防一层；7#楼地上十七层，地下二层。
层高为：3#楼标准层层高为3.3米，建筑总高度为47.9米；7#楼标准层层高为2.8米，地下二层2.8m，地下一层分别为2.8米、4.2米，地上一层门市为3.6米，地上二层门市为3.3米，建筑总高度为51.7m。
3#楼建筑面积为13850.8㎡，7#楼建筑面积为9648.6㎡，总建筑面积为23499.4㎡。
本工程由锦州佳和房地产开发有限公司开发新建，锦州市太和区建筑工程公司施工。
根据本工程的特点施工需要，和工程拟用用电设备的数量及用电总容量均满足编制临时用电施工组织设计的要求（设备台数和用电总容量见表）二、编制依据：1、锦州市建筑设计研究院设计的建筑结构施工图；2、本工程的施工组织设计；3、锦州市建筑设计研究院的“岩土工程勘察报告”；4、中国建筑工业出版社出版的“建筑施工安全技术手册”；5、中国建筑工业出版社出版的“建筑施工手册”；6、建筑工程施工现场管理制度；7、施工进度安排和现场施工条件。
8、按规范要求编制临时用电施工组织设计。
根据JGJ46—2005《施工现场临时用电安全技术规范》的要求，本工程施工现场临时用电配电系统必须采用：1、采用三级配电系统；2、采用TN-S接零保护系统；3、采用二级漏电保护系统。
必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制，经由安全部、技术部及专业技术负责人、总工程师、专业监理工程师、总监理工程师审核批准后方可实施，施工技术人员一定要按照技术标准、规程规范、设计要求组织施工，如有变更必须经有关专业技术人员同意（签字）方可变动。
为此，特编制本工程临时用电施工组织设计。
三、现场勘探：1、根据在建工程的施工组织设计和施工进度计划安排，总平面图和拟定的临时用电平面布置图，确定所用机械设备的位置和三级配电的层次及导线架设（地埋）的布置等。
2、该工程为筏板基础，为此利用在建工程基础钢筋骨架做临时用电接地装置系统、避雷、重复接地分别在总配电柜（箱）、塔吊设备开关箱、（卷扬机）线路末端处开关箱各安装一组重复接地,在塔吊设备处安装一组防雷接地,接地电阻值不大于10欧姆，塔式起重机、总配电箱处，配电线路的中间处和末端处做三处重复接地。
每处的重复接地利用φ12×2根镀锌钢筋与基础钢筋骨架，用电焊按规定施焊，每处的接地电阻值用接地电阻测试仪测试。
接地电阻测试季节系数见下表；接地电阻测试季节系数实际测试电阻值分别为：塔式起重机处防雷接地： 2 .0 × 1.9 = 3.8 Ω塔式起重机开关箱处PE线重复接地： 1.5 × 1.9 = 2.85 Ω总配电箱处重复接地： 2.0 × 1.9 = 3.8 Ω动力1#分配电箱PE线重复接地： 2.0 × 1.9 = 3.8 Ω动力2#分配电箱PE线重复接地： 3.0 × 1.9 = 3.8 Ω计算测试重复接地电阻值Ω＜10Ω（满足设计要求）四、确定电源进线，总配电箱、分配电箱等的位置及线路走向；1、该工程施工现场临时用电总电源是由建设单位从供电外网低压系统380/220V电压引入甲方供电配电柜，送至施工单位指定的位置（总配电箱处），整个施工现场按三级配电内容形式布置（示意图表示）；总配电箱→分配电箱→开关箱→用电设备，配电箱、开关箱按现场逆时针逐一编号，箱内所用开关明显的标志注明，其回路和所控用电设备等所运行的开关箱均有专人负责，整个施工现场有持证电工按时检查和不定期检查，以防发生触电事故。
2、配电线路由建设单位送至总配电箱处的一侧电源线为三相四线制，380/220V低压供电系统，自总配电箱二次侧开始配电，严格按三相五线制（TN-S○○系统）覆盖施工现场，一级配电柜至二级配电箱必须全部采用五芯电缆线埋地敷设,不允许使用其他方式代用。
做到工作零线和保护零线严格分开，正常情况下不带电的金属外壳必须和保护零线相连接，工作零线仅用于负载220V照明及220V用电设备。
其中保护零线与其他各导线颜色应区别开来，宜采用黄/绿双色线，严禁黄/绿双色线作负荷线用。
3、施工现场使用配电箱、开关箱，对固定式的安装高度要求为配电箱的中心点与地面的垂直距离应为1.4m-1.6m。
移动式分配电箱、开关箱其中心点与地面的垂直距离宜为0.8m-1.5m。
手持电动工具应采用移动式开关箱，内装漏电保护器，配电箱、开关箱进出线口一律设在箱体的下底面且有防绝缘损坏措施，整个施工现场采用三级配电二级保护，在总配电柜和开关箱内装设漏电保护器，使之具有二级的保护功能，有门、有锁、有防雨措施，箱内无杂物。
配电箱的采购、安装、维修均应按有关规范、规定执行。
4、从总配电箱至各分配电箱间导线架设均为暗设；详见施工现场临时用电平面布置图附后。
五、进行负荷计算确定计算负荷，按下列供电系统图程序进行计算。
1、施工现场全部电气设备用电需要系数K1＝0.7, 功率因数cosφ＝0.75，根据临时电源的位置及用电设备分布和现场的环境条件等，确定总配电柜、分配电箱和开关箱位置。
由总配电箱控制三相动力设备用电，单相照明用电共计五条支干线（表1-1）为本施工现场用电设备总容量统计表。
2、用电设备的总设备容量及计算负荷，采用在电力总用电量加10%作照明用电负荷的计算方法。
计算公式如下：P计＝1.1（Κ1ΣРе+0.1Р计） P计—计算负荷（KW）。
P计＝1.1Κ1ΣРе+0.11Р计 1.1—用电不均匀系数。
移项 P计-0.11Р计＝1.1Κ1ΣРеΚ1—全部施工用电力需要系数。
0.89 P计＝1.1Κ1ΣРеΣРе—全部施工用电力设备额定P计＝1.24Κ1ΣРе容量之和代入计算公式：P计＝1.24Κ1ΣРе＝1.24×0.7×293.65＝254.89KW表（1-1）施工现场各种机械设备用电总容量3、施工现场负荷总电流计算计算公式： （254.89KW ） P 计＝ 1.73 I 线U 线cos Φ代入计算公式：I 线＝I 线≈517A4、总配电柜（箱）至分配电箱动力、照明干线计算负荷。
（1）总配电柜（箱）至1#动力分配电箱计算总容量js43.23KW 。
（2）总配电柜（箱）至2#动力分配电箱计算总容量js19.57KW（3）总配电柜（箱）至3#动力分配电箱计算总容量js55.12KW（4）总配电柜（箱）至4#动力分配电箱计算总容量js41.49KW（5）总配电柜（箱）至砼输送泵分配电箱计算总容量js95.48KW 。
5、总配电柜（箱）至分配电箱动力、照明干线计算电流JI 。
（1）总配电柜（箱）至1#动力分配电箱总电流：计算公式： （43.23kw ） P 计＝1.73 I 线U 线cos Φ代入计算公式：I 线＝I 线≈（2）总配电柜（箱）至2#动力分配电箱总电流：计算公式： (19.57kw) P 计＝1.73 I 线U 线cos Φ代入计算公式：I 线I 线（3）总配电柜（箱）至3#动力分箱计算总电流：计算公式： (55.12kw) P 计＝1.73 I 线U 线cos Φ代入计算公式：I 线I 线(4)总配电柜(箱)至4#动力分配电箱计算电流:计算公式： (41.49kw) P 计＝1.73 I 线U 线cosΦ代入计算公式：I 线I 线（5）总配电柜（箱）至砼输送泵分配电箱总电流：计算公式： (95.48kw) P 计＝1.73 I 线U 线cos Φ代入计算公式：I 线I 线六、选择变压器1.兴业里小区工程施工现场临时供电变压器315KVA 由建设单位委托电业局施工安装，从市电网10KV 高压线路引下，新安装变压器H 台，由低压侧 380/220V 电压引入建设单位低压配电柜，送至施工单位指定的位置（总配电箱处）。
七、设计配电系统1、设计配电线路、选择导线或电缆；本工程施工现场设计配电线路，详见施工现场临时用电平面布置图。
施工现场临时用电导线及导线截面选择。
⑴.进户电源干线其计算总电流517A ，应选择VV 型号电力电缆，导线截面选择4×2402+1×1202。
⑵.总配电柜（箱）至1#动力分配电箱支干线其计算电流88A ，应选择VV 型铜芯橡套电力电缆4×162 +1×102。
⑶.总配电柜（箱）至2#动力分配电箱支干线其计算电流40A，应选择VV 型铜芯橡套电力电缆4×162 +1×102。
⑷.总配电柜（箱）至3#动力分配箱支干线其计算电流112A，应选择VV型铜芯橡套电力电缆4×162 +1×102。
⑸. 总配电柜（箱）至4#动力分配箱支干线其计算电流84A，应选择VV型铜芯橡套电力电缆4×162 +1×102。
(6)总配电柜（箱）至砼输送泵分配电箱支干线计算电流194A，考虑机械强度选择VV铜芯橡套电力电缆3×502 +2×252 ，埋地穿管敷设。
⑺.分配电箱至对应的开关箱支线及开关电器的选择，可参照（规范）附录c（电动机负荷线和电器选配）2、设计配电装置、选择电器。
⑴总配电柜以下可设若干分配电箱；分配电箱以下可设若干开关箱。
总配电柜（箱）应设在靠近电源的地区。
分配电箱应装设在用电设备或负荷相对集中的地区。
分配电箱与开关箱的距离不得超过30m,（不能满足本规定时，根据施工现场实际情况可增设分配电箱）开关箱与其控制的固定式用电设备的水平距离不宜超过3m，开关要注明所控制回路或设备名称，配电箱的中心点与地面的垂直距离应为1.4m-1.6m。
移动式分配电箱、开关箱其中心点与地面的垂直距离宜为0.8m-1.5m。
⑵总配电柜（箱）应装设总隔离开关和分路隔离开关，总自动开关和分路自动开关，以及漏电保护器。
若漏电保护器同时具备过负荷和短路保护功能，则可不设分路自动开关。
也可采用分断时具有可见分断点的断路器，如DZ 20系列透明的塑料外壳式断路器，这种断路器具有透明的塑料外壳，可以看见分断点，这种断路器可以兼作隔离开关，不需要另设隔离开关。
总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值相适应。
⑶总配电柜漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s。
乘积不大于国标安全界限值（I*T≤30MA*S）。
⑷总配电柜（箱）应装设电压表，总电流表，总电度表。
分配电箱应装设总隔离开关和分路隔离开关，总自动开关和分路自动开关如采用分断时具有可见分断点的断路器，可不另设隔离开关。
总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值相适应。
