建筑施工图纸审图方法和要点（精全）在建筑工程施工之前，需熟悉图纸、审图,再进行图纸会审工作。

识图、审图的程序大致是，先熟悉拟建工程的功能，再熟悉、审查工程平面尺寸，熟悉、审查工程立面尺寸，检查施工图中容易出错的部位有无出错，检查有无改进的地方.建筑工程施工图会审是各参建单位（建设单位、监理单位、施工单位及材料、设备供货单位）在收到有效的施工图设计文件后，在设计交底之前各单位全面细致地熟悉图纸，审查出施工图中存在的问题并提交处理的一项重要活动.通过施工图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点、难点，找出需要解决的技术难题和拟定解决方案,从而将因设计缺陷而存在的问题消灭在施工之前.因此，图纸会审的深度和全面性将在一定程度上影响工程施工的质量、进度、成本、安全和工程施工的难易程度.只要认真做好了这项工作，图纸中存在的问题一般都可以在图纸会审时被发现和尽早得到处理，通过施工图纸会审可以提高施工质量、节约施工成本、缩短施工工期,从而提高效益。

因此，施工图纸会审是工程施工前的一项必不可少的重要工作.现以单位工程土建施工图为侧重点,结合本人的审图与施工经验，论述施工图会审工作的思路和重点审查内容：一、单位工程建筑图、结构图与建筑总平面图一致性的审查主要审查建筑总平面图中单位工程的控制轴线点座标值、标高、平面定位尺寸等是否与该单位工程工程的建筑、结构施工图上标注相一致。

总体规划设计和单位工程设计有时由于勘测上的误差使设计图纸与实地定位后有差异，从而导致单位工程放线定位困难或放线定位施工后却与总体规划图布置不符，这将造成返工或被迫改变规划，影响整体布局效果。

处理方法是，经现场踏勘，初步定位后看实地状况是否与总平面图上规划设计的布局相符。

另外,还应注意其它专业总平面图上的设计是否与建筑规划总平面图相协调，给、排水，强、弱电等专业总图上的接入口是否与单位工程上设计的入口相衔接。

二、单位工程建筑施工图的审查单位工程建筑施工图审查主要从以下五个方面进行：1、审查各层平面图在同一轴线标注是否对应。

施工图纸会审流程施工图纸会审是工程建设中非常重要的一环，它可以有效地保障施工质量，避免工程建设中出现不必要的问题和纠纷。

在进行施工图纸会审时，需要按照一定的流程进行，以确保每个环节都得到充分的重视和审查。

下面将从施工图纸会审的流程入手，详细介绍其具体步骤和注意事项。

首先，施工图纸会审流程的第一步是提交施工图纸。

施工单位需要将编制完成的施工图纸提交给相关部门或单位进行审查。

在提交施工图纸时，需要确保图纸的完整性和准确性，包括各项工程的设计内容、材料规格、施工工艺等方面都需要符合相关的规范和标准。

接着，审图单位会对提交的施工图纸进行初步审查。

在初步审查中，审图单位会对施工图纸的合规性和技术可行性进行初步评估，包括施工图纸的完整性、符合性以及是否存在明显的技术缺陷等方面进行初步审查。

然后，审图单位会组织相关专家进行技术评审。

在技术评审中，专家会对施工图纸进行深入的技术评估，包括结构设计的合理性、施工工艺的可行性、材料选用的合理性等方面进行综合评估。

专家们会就图纸中存在的技术问题提出意见和建议，并对施工图纸的改进提出要求。

接下来，审图单位会对专家评审的意见进行整理和汇总。

在整理和汇总过程中，审图单位会将专家们提出的意见和建议进行分类和整理，形成综合的评审意见。

这些意见将作为后续施工图纸修改的依据，确保施工图纸的合规性和技术可行性。

最后，审图单位会将综合意见反馈给施工单位，要求其对施工图纸进行修改。

施工单位需要根据审图单位和专家的意见对施工图纸进行修改和完善，直至满足相关标准和要求为止。

修改完成后，施工单位需要重新提交修改后的施工图纸进行最终审查。

综上所述，施工图纸会审流程是一个非常重要的环节，它直接关系到工程建设的质量和安全。

通过严格的流程和规范的操作，可以有效地保障施工图纸的合规性和技术可行性，为工程建设提供可靠的技术支持和保障。

希望各相关单位和人员都能够严格按照流程进行施工图纸会审，确保工程建设的顺利进行和质量保障。

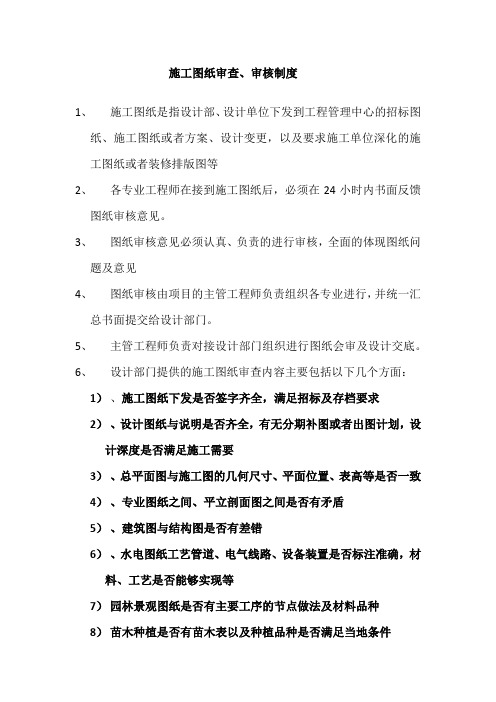

施工图纸审查、审核制度1、施工图纸是指设计部、设计单位下发到工程管理中心的招标图纸、施工图纸或者方案、设计变更，以及要求施工单位深化的施工图纸或者装修排版图等2、各专业工程师在接到施工图纸后，必须在24小时内书面反馈图纸审核意见。

3、图纸审核意见必须认真、负责的进行审核，全面的体现图纸问题及意见4、图纸审核由项目的主管工程师负责组织各专业进行，并统一汇总书面提交给设计部门。

5、主管工程师负责对接设计部门组织进行图纸会审及设计交底。

6、设计部门提供的施工图纸审查内容主要包括以下几个方面：1）、施工图纸下发是否签字齐全，满足招标及存档要求2）、设计图纸与说明是否齐全，有无分期补图或者出图计划，设计深度是否满足施工需要3）、总平面图与施工图的几何尺寸、平面位置、表高等是否一致4）、专业图纸之间、平立剖面图之间是否有矛盾5）、建筑图与结构图是否有差错6）、水电图纸工艺管道、电气线路、设备装置是否标注准确，材料、工艺是否能够实现等7）园林景观图纸是否有主要工序的节点做法及材料品种8）苗木种植是否有苗木表以及种植品种是否满足当地条件7、施工单位提供的深化专业设计图纸主要审查内容：1）、深化图纸是否实现技术标要求的基本内容、是否满足使用功能的基本条件，是否体现主要工程做法及主要设备型号、清单及工艺标准等2）施工单位提交的深化图纸经工程部门初步审核后，必须经过设计部门的审核及确认8、施工单位精装排版深化图审查的主要内容1）精装工程铺装、粘贴瓷砖或石材做法均需设计深化排版图，2）、排版图纸原则上应在精装设计图纸的基础上进行深化排版，是否满足精装排版技术及规范和美观要求3）、排版图是否经过现场放线、放样，确认无误后才能进行绘制4）、排版图纸经工程师审核后需要设计部门再次签认。

工程管理中心2018年3月7日。

2024年施工图纸会审制度一、目的为了使施工单位熟悉设计图纸，了解工程设计特点和设计意图，掌握工程关键部分的质量要求，同时，也为了减少图纸中的差错，发现潜在的质量问题，特制定本制度。

二、定义1、施工图纸会审：是指建设单位、监理公司及施工单位在收到施工图图纸后，分专业对施工图纸进行详细阅审，并提出书面意见的过程；施工单位派专业人员参加设计交底会，以便全面了解设计意图并审查其可操作性。

2、参与会审：是指设计单位必须派该项目主设计人及指定的各专业工地代表出席；监理公司应参加由建设单位组织的设计技术交底会，并在收到正式施工图纸后，组织现场相关专业技术人员会审图纸，提出审图意见；凡直接涉及设备制造厂家的工程项目及施工图，视具体情况由组织者邀请制造厂家代表到会，与设计单位代表一起进行技术交底与图纸会审。

3、设计单位必须提交完整的正式施工图纸；对施工单位急需的重要的分项专业图纸，必要时也可提前交底与会审，但在成套图纸到达后应再统一交底与会审。

4、在技术交底与图纸会审之前，监理单位必须事先安排各有关专业监理工程师熟悉图纸，并对图纸进行初步审查。

5、施工监理及公司对施工图纸的初步阅审6、施工图先由监理单位及公司工程管理部初审，工程管理部汇总监理单位意见后，由公司总工程师组织公司审查后，形成公司审查意见。

7、需经集团公司审查的图纸，交由集团公司主管部门组织审查。

8、公司内部施工图设计技术交底与图纸会审由公司总工程师主持,必须有监理单位、设计单位及施工单位相关专业人员参加。

9、设计交底与图纸会审的程序10、本程序应在施工开始之前，由设计单位在施工现场对所提交的施工图纸进行有系统的技术交底，并在此基础上组织对设计图纸的会审。

11、技术交底由公司总工程师主持，先由设计单位介绍设计意图、工艺布置与结构特点、工艺要求、施工技术措施与有关注意事项。

12、参加图纸会审单位提出图纸中的疑问、存在的问题和需要解决的问题。

13、设计单位答疑。

施工图纸审查注意事项与技巧1. 引言1.1 施工图纸审查的重要性施工图纸是建筑工程的基础，它详尽地表述了工程的结构、材料、施工工艺及安全标准。

施工图纸审查作为保障工程质量的关键环节，其重要性不言而喻。

通过审查，能够确保图纸设计的合规性、结构的安全性和施工的可行性，有效避免设计缺陷和施工过程中的安全隐患，从而保障工程质量和施工安全。

1.2 审查的目标与原则施工图纸审查的目标主要包括：确保设计符合国家法律法规和建筑行业标准；保障工程结构安全，满足使用功能；提高施工效率，降低施工成本。

审查的原则包括合法性、科学性、公正性和严谨性。

合法性要求审查过程符合国家相关法律法规；科学性要求审查依据科学理论和实践；公正性要求审查结果客观、公正；严谨性则要求审查工作细致、周密，不放过任何细节。

1.3 审查流程概述施工图纸审查流程主要包括以下几个阶段：首先，收集完整的施工图纸及相关资料；其次，对图纸进行初步审核，检查图纸的完整性、合规性；然后，对结构安全性、施工可行性进行详细审查；接着，将审查结果反馈给设计单位，要求其进行修改；最后，对修改后的图纸进行复核，确认无误后出具审查报告。

这一流程要求审查人员具备高度的责任心和专业知识。

2. 施工图纸基本知识2.1 图纸的种类与构成施工图纸是建筑工程的基础性技术文件，它详细阐述了工程项目的构造、尺寸、材料、工艺等方面的内容。

按照其性质和用途，施工图纸大致可以分为以下几类：•设计图纸：包括总平面图、建筑图、结构图、给排水图、电气图等，展示了工程项目的整体设计。

•施工图纸：细化为结构施工图、建筑装饰施工图、安装施工图等，直接指导现场施工。

•详图：对设计图纸中的关键部位或节点进行放大表示，以指导具体施工。

图纸的构成主要包括以下部分：•图框与标题：表明图纸的名称、编号、比例等信息。

•视图：包括平面图、立面图、剖面图、透视图等，从不同角度展示建筑物的形态和结构。

•图标与符号：表示建筑材料、构件、设备等的图形或符号。

设计图纸审核制度一、审核图纸的目的项目部在接收设计文件、图纸后须及时组织开展全面审核，并应分专业、分单位工程进行审核后组织进行会审。

通过审核图纸要达到以下目的：1、了解工程的整体情况和设计意图，明确技术特点和质量要求。

2、找出图纸上存在的差、错、漏等问题和错误。

3、结合施工现场调查，提出施工部署、施工安排、资源配置的初步意见，作为编制施工计划和实施性施工组织设计的依据。

4、根据设计图纸的内容，确定应收集的技术资料、标准、国家规范、实验规程等内容，做好技术保障工作。

5、建立正确的工程数量台帐，确定计量内外控制线。

二、审查的内容对设计图纸进行分专业、分单位工程进行审核后组织进行会审，一般由平面设计、纵断面设计、横断面设计、结构物设计、标准图、数据表、土建工程、盾构工程、装修工程等几部分组成。

图纸审查包括内业复核和外业复核。

1、内业复核内业复核主要寻找差、错、漏等问题和错误。

(1)审查施工图的张数、编号与图纸目录是否相符。

(2)施工图纸、施工图说明、设计总说明是否齐全，规定是否明确，三者有无矛盾。

(3)平面图所标注坐标、绝对标高与总图是否相符。

(4)复核工程各部位的尺寸、量纲、高程、线型及所用材料标准是否正确。

2、外业复核外业复核主要是对照图纸查看核对现场原地面、构造物原地面、工程地质、征地拆迁、大小临工程、构造物设置的位置、规模、数量等情况。

三、审查方法设计图各部分内容各自独立又相互联系，在图纸审查时应把各部分结合起来，整体地了解工程全貌，该工作由项目总工负责统一协调。

1、审查图纸时，首先仔细阅读设计说明。

在设计说明中，设计者一般对总体设计思想、设计标准、设计中的难点重点、设计图各部分之间的关系、施工人员应注意的问题等做了简明扼要的阐述，在审图时要引起足够重视。

2、图纸审查工作量大，时间紧，可先主后次分阶段审核，但相关的内容要一次性审核完，如地铁车站结构和结构配筋及建筑结构同时审核，每阶段审核必须在工程开工前十天完成。

房屋建筑工程图纸审查要点一、设计说明（一）整套施工图是否有设计总说明。

（二）设计人员是否将建筑工程设计类别、安全等级、抗震等级、结构工程使用年限、防火等级、防雷类别、电气负荷等及其特殊要求向施工人员作出交待。

（三）对目前尚无设计规范和施工技术标准的分项工程，设计单位是否提供了详细的设计依据及设计施工说明二、总平面图（一）检查定位坐标、场内坐标网、坐标原点或相应坐标点的位置是否明确。

（二）检查场内水准点位置、编号、高程是否清楚；室外设计地面标高是否明确；室外地形、地物、坡向及等高线的情况是否清楚。

（三）检查建筑区域内的道路、室外管线是否明确设计；建筑位置是否标识明确；其与原有建筑物的距离尺寸、布局等是否满足有关规范标准的规定。

（四）总平面图面上的圆形、弧形、非直角形及其他异形平面的设计，是否标注相应的数学数值。

（五）建筑的设计指标、指北针、风玫瑰图、主要入口位置、制图比例等是否齐全。

三、建筑施工图（一）检查总平面图中建筑的外形及角点坐标换算值是否与各平面图相一致；各平面图的分尺寸是否与总尺寸相符；总图室外标高是否与其施工图的剖面图相一致；复核施工图中所有异形平面及形体（圆形、椭圆、弧形、非直角形等）的数学计算值是否正确。

（二）检查总说明是否与本工程相符；所用的建筑材料是否符合本地区使用条件。

（三）检查楼梯平面尺寸与各层建筑平面相应位置尺寸是否相符；楼梯的踏步级数、步高及竖向尺寸是否与建筑剖面图层高相符；楼梯的最小步宽、最大步高尺寸、梯段净高、平台宽度及梯梁底距楼地面的净高是否满足相应规定。

（四）检查门窗的详图是否明确；门窗上口至结构梁或板底间如有竖向空隙，其设计处理是否明确；门的设计宽度是否符合相应规范的规定；门窗与墙体的连接构造是否合理。

（五）检查卫生间、厨房和窗台是否有防水构造措施；防水层的材料、防水道数和材料做法是否符合建筑物类别及防水层耐用年限对应的设防要求；检查预制楼板的端头缝、纵向缝处楼面面层及天棚底面等的防裂构造是否符合要求。

图纸会审快速审查要点图纸会审快速审查指南航达建设集团有限公司目录1 基本注意事项 (3)2 建筑施工图 (4)3 结构施工图 (7)3.1 常规混凝土框架、框剪、剪力墙结构 (7)3.2 其他类型结构或专业工程 (9)4 给排水施工图 (12)5 通风空调施工图 (14)6 电气施工图 (16)1 基本注意事项序号审查范围重要审查点1 图纸合规性图纸是否为正式图纸；有无设计出图章及审图章。

2 签章审核设计图纸是否有相关专业注册师签章。

3 设计说明设计依据中是否有作废规范，特别是新近颁布的规范，是否有当地适用的图集，与当地政府部门特殊要求是否契合。

4图纸说明特殊工艺要求：有无特殊的施工要求，技术上有无困难，能否保证安全施工5 新材料：使用的新材料和特殊材料其规格品种能否满足。

6 标准图集：图纸及说明是否齐全、明确，施工图中所列标准图集是否都明确且适合，是否有作废版本图集。

7 图纸匹配度图纸专业间衔接，建筑、结构、水、电、通风及设备安装等专业之间有无重大矛盾。

8 节点详图所有节点图均应考虑是否适用或便于施工，选用的节点是否容易产生质量或安全隐患。

9 数据统计图纸中的各类汇总表数据与单项数据是否一致。

10审查思路①规划定位：建(构)筑物平面布置在建筑总图上的位置有无不明确或依据不足之处，建(构)筑物平面布置与现场实际有无不符情况等。

11 ②先小后大：首先看平立剖小图再看大样图，核对在平立剖面图中标注的细部做法与大样图的做法是否相符；所采用的标准构配件图集编号、类型、型号与设计图纸有无矛盾；索引符号是否存在漏标；大样图是否齐全等。

12 ③先建筑后结构：就是先看建筑图，后看结构图；并把建筑图与结构图相互对照，核对其轴线尺寸、标高是否相符，有无矛盾，核对有无遗漏尺寸，有无构造不合理之处。

13 ④先一般后特殊：应先看一般的部位和要求，后看特殊的部位和要求；特殊部位一般包括地基处理方法，变形缝的设置，防水处理要求和抗震、防火、保温、隔热、隔音、防尘、特殊装修等技术要求。
