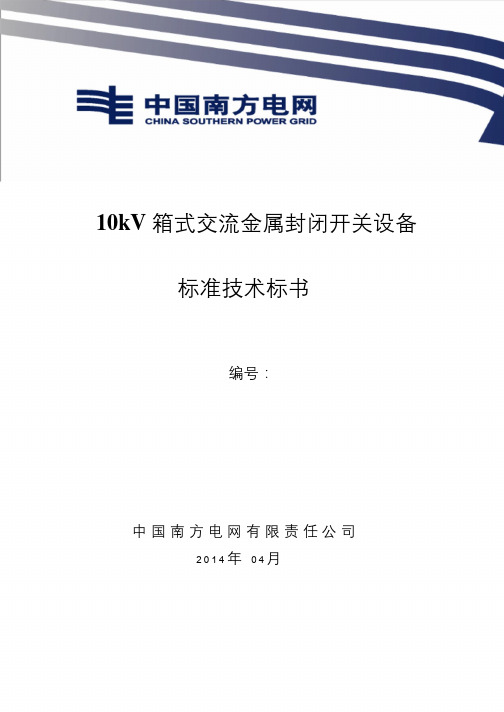

小晨精品80南方电网设备标准技术标书-10kV箱式交流金属封闭开(优秀)

小晨精品80南方电网设备标准技术标书-10kV箱式交流金属封闭开(优秀)

10kV 箱式交流金属封闭开关设备标准技术标书编号：中国南方电网有限责任公司2014年04月目录1 总则 (1)2 工作范围 (1)2.1 工程概况 (1)2.2 范围和界限 (2)2.3 服务范围 (2)3 应遵循的主要标准 (3)4 使用条件 (4)4.1正常使用条件 (5)4.2特殊使用条件 (5)5 技术要求 (6)5.1 基本参数和性能 (6)5.2 设计和结构要求 (8)5.3主要元、器件选型要求 (10)5.4 设备制造工艺要求 (13)6 试验 (18)6.1型式试验 (18)6.2例行试验 (18)6.3安装后的现场试验 (19)7 产品对环境的影响 (19)8 企业VI标识 (19)9 技术文件要求 (24)10监造、包装、运输、安装及质量保证 (25)10.1监造 (25)10.2包装 (26)10.3运输 (26)10.4安装指导 (26)10.5质量保证 (26)11一次、二次及土建接口要求 (27)11.1 电气一次接口 (27)11.2 电气二次接口 (36)11.3 土建接口 (37)12设备技术参数和性能要求响应表 (40)13备品备件及专用工具 (43)13.1必备的备品备件、专用工具和仪器仪表 (43)13.2推荐的备品备件、专用工具和仪器仪表 (44)14主要元器件来源 (44)15 LCC数据文件 (45)16技术差异表 (45)17投标方需说明的其他问题 (45)附录A：二次原理及接线要求（附图1～附图38）1 总则1.1 本招标技术文件适用于中国南方电网公司（项目单位填写）公司电网建设工程项目采购的10kV电压等级的箱式交流金属封闭开关设备，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备招标技术文件提出的是最低限度的技术要求。

凡本招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相投标准的最高技术要求执行。

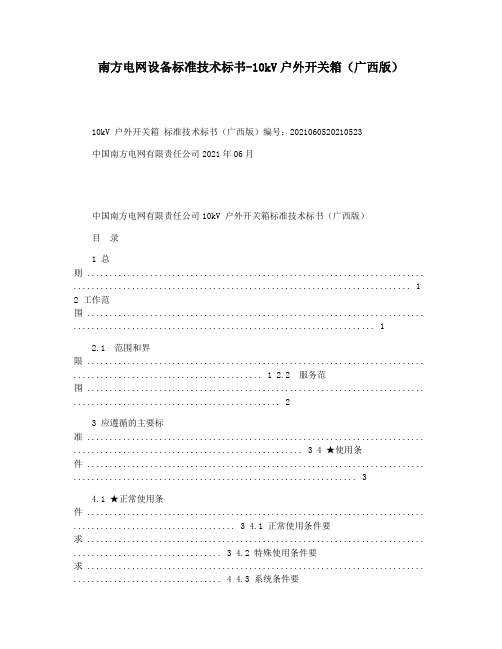

南方电网设备标准技术标书-10kV户外开关箱(广西版)

南方电网设备标准技术标书-10kV户外开关箱(广西版)

南方电网设备标准技术标书-10kV户外开关箱（广西版）10kV 户外开关箱标准技术标书（广西版）编号：2021060520210523中国南方电网有限责任公司2021年06月中国南方电网有限责任公司10kV 户外开关箱标准技术标书（广西版）目录1 总则 ........................................................................... (1)2 工作范围 ........................................................................... . (1)2.1 范围和界限 ........................................................................... .......................................... 1 2.2 服务范围 ........................................................................... . (2)3 应遵循的主要标准 ........................................................................... ................................................... 3 4 ★使用条件 ........................................................................... (3)4.1 ★正常使用条件 ........................................................................... .................................... 3 4.1 正常使用条件要求 ........................................................................... ................................. 3 4.2 特殊使用条件要求 ........................................................................... ................................. 4 4.3 系统条件要 (4)5 ★技术要求 ........................................................................... (4)5.1 基本参数 ........................................................................... ................................................ 4 5.2设计与结构要求 ........................................................................... ..................................... 7 5.3专业接口要求 ........................................................................... (10)6 ★试验 ........................................................................... (13)6.1 型式试验 ........................................................................... ............................................... 13 6.2 出厂试验 ........................................................................... ............................................... 14 6.3 现场验收试验 ........................................................................... (14)7 产品对环境的影响 ........................................................................... ................................................. 14 8 企业VI标识 ........................................................................... ........................................................... 14 9 技术文件要求 ........................................................................... ......................................................... 14 10 监造、包装、运输、安装及质量保证 ........................................................................... (15)10.1 监造 ........................................................................... .................................................... 15 10.2 包.................................................... 16 10.3 运输 ........................................................................... .................................................... 16 10.4 安装指导 ........................................................................... ............................................ 17 10.5 ★质量保证 ........................................................................... . (17)11 ★设备技术参数和性能要求响应表 ........................................................................... ................... 17 12 ★备品备件及专用工具 ........................................................................... (20)12.1必备的备品备件、专用工具和仪器仪表 (20)12.2 推荐的备品备件、专用工具和仪器仪表 (20)13 ★主要元器件来源 ........................................................................... ............................................... 21 14 LCC数据文件 ........................................................................... ...................................................... 21 15 ★技术差异表 ........................................................................... . (22)中国南方电网有限责任公司10kV 户外开关箱标准技术标书（广西版）16 投标方需说明的其他问题 ........................................................................... ................................... 22 17 附表 ........................................................................... .. (22)中国南方电网有限责任公司10kV 户外开关箱标准技术标书（广西版）1 总则1.1 本招标技术文件适用于中国南方电网公司电网建设工程项目采购的10kV户外开关箱（即带外壳的环网柜组），它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

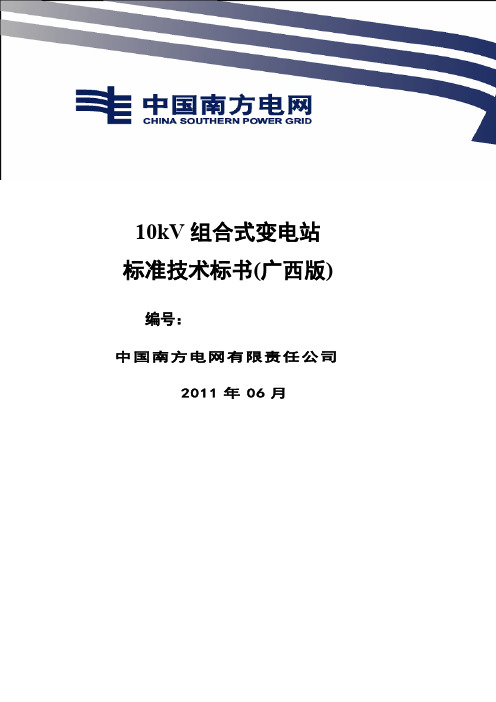

南方电网设备标准技术标书kV组合式变电站广西版

南方电网设备标准技术标书kV组合式变电站广西版

10kV组合式变电站标准技术标书(广西版)编号：中国南方电网有限责任公司2011年06月目录1总则........................................................................................................................................................ 工作范围..................................................................................................................................................2.1 范围和界限.......................................................................................................................2.2 服务范围...........................................................................................................................3 应遵循的主要标准................................................................................................................................4 ★使用条件............................................................................................................................................4.1 正常使用条件.....................................................................................................................4.2 特殊使用条件.....................................................................................................................5 ★技术要求............................................................................................................................................5.1 基本参数.............................................................................................................................5.2设计与结构要求..................................................................................................................5.3专业接口要求......................................................................................................................6 ★试验....................................................................................................................................................7 产品对环境的影响................................................................................................................................8 企业VI标识..........................................................................................................................................9 技术文件要求........................................................................................................................................10 监造、包装、运输、安装及质量保证 ..............................................................................................10.1监造 ...................................................................................................................................10.2包装 ...................................................................................................................................10.3运输 ...................................................................................................................................10.4安装指导 ...........................................................................................................................10.5质量保证 ...........................................................................................................................11 ★设备技术参数和性能要求响应表 ..................................................................................................12 备品备件及专用工具..........................................................................................................................12.1必备的备品备件、专用工具和仪器仪表........................................................................12.2 推荐的备品备件、专用工具和仪器仪表.......................................................................13 主要元器件来源..................................................................................................................................14 LCC数据文件.....................................................................................................................................15 技术差异表..........................................................................................................................................16 投标方需说明的其他问题..................................................................................................................1总则1.1 本招标技术文件适用于中国南方电网公司电网建设工程项目采购的10kV组合式变电站，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

(招标投标)南方电网设备标准技术标书V主变保护标准技术标书(

(招标投标)南方电网设备标准技术标书V主变保护标准技术标书(

中国南方电网有限责任公司110kV主变保护标准技术标书南方电网设备标准技术标书110kV主变保护编号：0116301052201202中国南方电网有限责任公司2012年02月目次1、总则 (1)2、应遵循的主要标准 (2)3、使用条件 (3)3.1 正常工作大气条件 (3)3.2 贮存、运输环境条件 (4)3.3 周围环境 (4)4、技术要求 (4)4.1 额定电气参数 (4)4.2 技术性能要求 (4)4.3 电磁兼容性能 (6)4.4 绝缘性能 (6)4.5 机械性能 (7)4.6 结构和外观要求 (7)4.7 安全要求 (7)4.8 保护装置继电器设计要求 (7)4.9 屏柜要求 (8)5、功能要求 (14)5.1 基本要求 (14)5.2 开入开出要求 (15)5.3 自动恢复 (15)5.4 自动检测 (15)5.5 定值要求 (16)5.6 事件记录 (16)5.7 装置控制字要求 (16)5.8 装置显示要求 (16)5.9 故障录波 (17)5.10 通信规约 (17)5.11 通讯接口 (18)5.12 时钟与时钟同步 (18)5.13 保护的功能要求 (18)5.14 操作箱的功能要求 (19)5.15 电压切换箱(插件)的功能要求 (20)5.16 保护的配置要求 (20)6、试验 (21)7、包装、运输、贮存和质量保证 (22)8、双方工作安排 (23)9、订货范围 (23)附件1、技术性能偏差表 (26)附件2、110kV主变保护分项报价设备表 (27)附件3、分项报价备品备件设备表 (29)附件4、专用工具及仪器 (30)附件5、投标者应提交的资料 (30)1、总则1.1 本设备招标技术文件适用于110kV主变微机保护成套装置的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 投标者必须具有3年以上110kV主变微机保护装置的设计、制造经验, 并有质检部门的认可文件、ISO-9001质量认证书或相当的认证文件、国家电力部门鉴定证书，提供的设备必须提供在电力系统商业运行的良好记录。

中国南方电网有限责任公司10kV-35kV高压开关柜技术规范(通用部分)

中国南方电网有限责任公司10kV-35kV高压开关柜技术规范(通用部分)

中国南方电网有限责任公司10kV-35kV高压开关柜技术规范书（通用部分）版本号：2015版V1.0编号：中国南方电网有限责任公司2015 年12月本规范对应的专用技术规范书目录开关柜技术规范书使用说明1. 本技术规范书分为通用部分、专用部分。

2. 项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3. 项目单位应按实际要求填写项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分表2.7项目单位技术差异表”并加盖本单位公章，提交物资招标组织部门。

物资招标组织部门及时将表2.7项目单位技术差异表”移交给技术标书审查会。

技术标书审查会确认表 2.7项目单位技术差异表”内容的可行性并书面答复：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正污秽、温度、海拔等条件。

当发生需求变化时，需由技术规范组织编写部门组织的标书审查会审核通过后，对专用部分的修改形成项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。

4. 对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

5. 技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

6. 投标人逐项响应技术规范专用部分中“1标准技术参数”、“ 2项目需求部分”和“ 3投标人响应部分”三部分相应内容。

填写“2项目需求部分”时，应严格按项目单位要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求时，如有偏差除填写表3.2投标人技术偏差表”外，必要时应提供相应试验报告。

目录1总则 (1)2工作范围 (1)2.1工程概况 (1)2.2范围和界限 (2)2.3服务范围 (2)3应遵循的主要标准 (3)4使用条件 (4)4.1正常使用条件 (4)4.2特殊使用条件 (5)5技术要求 (6)5.1技术参数 (6)5.2设计和结构要求 (7)5.3主要元、器件选型要求 (14)5.4设备制造工艺要求 (20)6试验 (26)6.1型式试验 (26)6.2例行试验 (26)6.3安装后的现场试验 (26)7产品对环境的影响 (27)8企业VI标识 (27)9技术文件要求 (33)10监造、包装、运输、安装及质量保证 (34)10.1 监造 (34)10.2 包装 (35)10.3 运输 (35)10.4安装指导 (35)10.5质量保证 (35)11 一次、二次及土建接口要求 (36)11.1电气一次接口 (36)11.2 电气二次接口 (38)11.3 土建接口 (43)11.4安装图 (43)1总则1.1本技术规范书适用于中国南方电网公司采购的系统电压10kV-35kV交流金属封闭高压开关柜（包括移开式中置开关柜和固定式开关柜），它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

南方电网设备标准技术标书-10kV电缆分接箱(广西版)

南方电网设备标准技术标书-10kV电缆分接箱(广西版)

10kV电缆分接箱标准技术标书（广西版）编号：2011060520210524中国南方电网有限责任公司2011年06月目录1总则 (1)2 工作范围 (1)2.1 范围和界限 (1)2.2 服务范围 (2)3 应遵循的主要标准 (3)4 ★使用条件 (3)4.1 正常使用条件 (3)4.2 特殊使用条件 (4)5 ★技术要求 (4)5.1 基本参数 (4)5.2设计与结构要求 (5)5.3专业接口要求 (7)6 ★试验 (8)6.1 型式试验 (8)6.2 出厂试验 (8)6.3 现场验收试验 (9)7 产品对环境的影响 (9)8 企业VI标识 (9)9 技术文件要求 (9)9.1 安装基础图：包括动静载荷分布及数值，接地点位置，进出线口位置，预埋基础位置要求等； (9)9.2 电缆分接箱一次结线图； (9)9.3 产品合格证书，包括电缆分接箱合格证书、主要组部件合格证书； (9)9.4 产品试验报告，包括电缆分接箱出厂、型式和特殊试验报告、主要组部件试验报告；99.5 电缆分接箱使用说明书； (10)9.6 其他仪表的使用说明书； (10)9.7 运行、检修手册及其有关资料； (10)9.8 国家质量鉴定部门出具的外壳材料检测报告； (10)9.9备品备件等清单。

(10)10 监造、包装、运输、安装及质量保证 (10)10.1监造 (10)10.2包装 (10)10.3运输 (11)10.4安装指导 (11)10.5质量保证 (11)11 ★设备技术参数和性能要求响应表 (12)12 备品备件及专用工具 (13)12.1必备的备品备件、专用工具和仪器仪表 (13)12.2 推荐的备品备件、专用工具和仪器仪表 (13)13 ★主要元器件来源 (13)14 LCC数据文件 (14)★15 技术差异表 (14)16 投标方需说明的其他问题 (15)17 附表 (15)1总则1.1 本招标技术文件适用于中国南方电网公司电网建设工程项目采购的10kV电缆分接箱，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

南方电网设备标准技术标书-10kV预装式变电站(广西版)

南方电网设备标准技术标书-10kV预装式变电站(广西版)10kV预装式变电站标准技术标书（广西版）编号：2011060520210521中国南方电网有限责任公司2011年06月目录1 总则12 工作范畴22.1 范畴和界限 22.2 服务范畴 23 应遵循的要紧标准34 ★使用条件44.1 正常使用条件44.2 专门使用条件55 ★技术要求55.1 差不多参数55.2设计与结构要求225.3专业接口要求336 ★试验337 产品对环境的阻碍348 企业VI标识349 技术文件要求3510 监造、包装、运输、安装及质量保证36 10.1 监造3610.2 包装3610.3 运输3710.4 安装指导3710.5 质量保证3711 ★设备技术参数和性能要求响应表3712 备品备件及专用工具4112.1必备的备品备件、专用工具和仪器外表41 12.2 举荐的备品备件、专用工具和仪器外表 41 13★要紧元器件来源4114 LCC数据文件4315 技术差异表4316 投标方需讲明的其他咨询题44总则1.1 本招标技术文件适用于中国南方电网公司电网建设工程项目采购的10kV预装式变电站，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备招标技术文件提出的是最低限度的技术要求。

凡本招标技术文件中未规定，但在有关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。

对国家有关安全、环保等强制性标准，必须满足其要求。

1.3 如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备完全符合本招标技术文件的要求。

如有异议，不管是多么微小，都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。

1.4 本招标技术文件所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。

中国南方电网10kV电力电缆标准技术标书(doc37页)

中国南方电网10kV电力电缆标准技术标书目录1总则12工作X围22.1X围和界限22.2 服务X围23 应遵循的主要标准34使用条件54.1 正常使用条件64.2系统条件要求64.3敷设条件75 技术要求75.1 基本参数（参数见附录）75.2★设计和结构要求86试验146.1型式试验146.2现场试验157 产品对环境的影响158 企业VI标识159 技术文件要求169.1图纸资料169.1.1长期载流量计算书169.1.2短时过负荷曲线169.1.3导体和金属屏蔽热稳定计算书169.1.4允许弯曲半径169.1.5敷设时弯曲半径169.1.6运行时弯曲半径169.1.7导体允许最大拉力169.1.8电气性能参数（导体直流电阻、外护套体积电阻率、绝缘的tgδ、电容值、正序阻抗、零序阻抗）169.2技术服务169.3 设计联络1710 监造、包装、运输、安装及质量保证1710.1监造1710.2包装1811 设备技术参数和性能要求响应表2012 备品备件及专用工具2212.1必备的备品备件、专用工具和仪器仪表2212.2 推荐的备品备件、专用工具和仪器仪表2213 主要元器件来源2314 LCC数据文件2315 技术差异表2416 投标方需说明的其他问题2417 附录25附录A:常用电力电缆导体的最高允许温度25附录B:电缆的绝缘水平（单位：kV）25附录C:单芯XLPE电缆8.7/10 kV、8.7/15 kV、 YJV、YJLV 结构参数25 附录D:单芯XLPE电缆8.7/10 kV、8.7/15 kV、 YJV、YJLV 电气参数26 附录E:单芯XLPE电缆8.7/10 kV、8.7/15 kV、 YJV、YJLV 载流量27 附录F:三芯XLPE电缆8.7/10 kV、8.7/15 kV、 YJV、YJLV 结构参数27 附录H:三芯XLPE电缆8.7/10 kV、8.7/15 kV、 YJV、YJLV 电气参数28 附录I:三芯XLPE电缆8.7/10 kV、8.7/15 kV、 YJV、YJLV 载流量29 附录J: 10kV及以下电缆在不同环境温度时的载流量校正系数3018附表241总则1.1 本招标技术文件适用于中国南方电网公司电网建设工程项目采购的10kV线路电缆，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

南方电网设备标准技术标书kV主变

35kV 2 MVA～20MVA三相油浸式双绕组电力变压器标准技术标书编号：2011060520101401中国南方电网有限责任公司2011年06月目录1总则 (1)2工作范围 (2)2.1 范围和界限 (2)2.2 服务范围 (3)3 应遵循的主要标准 (7)4使用条件 (9)5 技术要求 (12)5.1技术参数 (12)5.2设计与结构要求 (14)5.3专业接口要求 (27)6试验 (27)6.1试验分类 (28)6.2型式试验 (28)6.3特殊试验 (28)6.4例行试验 (29)6.5交接试验 (32)7产品对环境的影响 (34)8企业VI标识 (34)9技术文件要求 (34)10监造、包装、运输、安装及质量保证 (35)10.1监造 (35)10.2包装 (36)10.3运输 (36)10.4安装指导 (36)10.5质量保证 (36)11设备技术参数和性能要求响应表 (37)12备品备件及专用工具 (43)12.1必备的备品备件、专用工具和仪器仪表 (43)12.2推荐的备品备件、专用工具和仪器仪表 (44)13主要元器件来源 (45)14LCC数据文件 (46)15技术差异表 (46)16投标方需说明的其他问题 (47)1总则1.1 本招标技术文件适用于中国南方电网有限责任公司 (招标方填写)公司电网建设工程项目采购的35kV电压等级的2MVA～20MVA三相油浸式双绕组有载调压（或无励磁调压）电力变压器，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备招标技术文件提出的是最低限度的技术要求。

凡本招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。

对国家有关安全、环保等强制性标准，必须满足其要求(如压力容器、高电压设备等)。

1.3 如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备完全符合本招标技术文件的要求。

中国南方电网有限责任公司10kV-35kV高压开关柜技术规范(通用部分)

中国南方电网有限责任公司10kV-35kV高压开关柜技术规范书（通用部分）版本号：2015版V1.0编号：中国南方电网有限责任公司2015年12月本规范对应的专用技术规范书目录开关柜技术规范书使用说明1. 本技术规范书分为通用部分、专用部分。

2. 项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3. 项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分“表2.7 项目单位技术差异表”并加盖本单位公章，提交物资招标组织部门。

物资招标组织部门及时将“表2.7 项目单位技术差异表”移交给技术标书审查会。

技术标书审查会确认“表2.7 项目单位技术差异表”内容的可行性并书面答复：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正污秽、温度、海拔等条件。

当发生需求变化时，需由技术规范组织编写部门组织的标书审查会审核通过后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。

4. 对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

5. 技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

6. 投标人逐项响应技术规范专用部分中“1 标准技术参数”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。

填写“2 项目需求部分”时，应严格按“项目单位要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求时，如有偏差除填写“表3.2投标人技术偏差表”外，必要时应提供相应试验报告。

目录1 总则 (1)2 工作范围 (1)2.1 工程概况 (1)2.2 范围和界限 (2)2.3 服务范围 (2)3 应遵循的主要标准 (3)4 使用条件 (4)4.1正常使用条件 (4)4.2特殊使用条件 (5)5 技术要求 (6)5.1 技术参数 (6)5.2 设计和结构要求 (7)5.3主要元、器件选型要求 (14)5.4 设备制造工艺要求 (20)6 试验 (26)6.1型式试验 (26)6.2例行试验 (26)6.3安装后的现场试验 (26)7 产品对环境的影响 (27)8 企业VI标识 (27)9 技术文件要求 (33)10 监造、包装、运输、安装及质量保证 (34)10.1监造 (34)10.2包装 (35)10.3运输 (35)10.4安装指导 (35)10.5质量保证 (35)11 一次、二次及土建接口要求 (36)11.1电气一次接口 (36)11.2 电气二次接口 (38)11.3土建接口 (43)11.4安装图 (43)1 总则1.1 本技术规范书适用于中国南方电网公司采购的系统电压10kV-35kV交流金属封闭高压开关柜（包括移开式中置开关柜和固定式开关柜），它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

10kV组合式变电站标准技术标书编号：2011060520210502中国南方电网有限责任公司2011年06月中国南方电网有限责任公司10kV组合式变电站标准技术标书目录1总则 (1)工作范围 (1)2 (1)2.1 范围和界限 (1)2.2 服务范围 (1)3 应遵循的主要标准 (2)4 ★使用条件 (3)4.1 正常使用条件 (3)4.2 特殊使用条件 (4)5 ★技术要求 (4)5.1 基本参数 (4)5.2设计与结构要求 (10)5.3专业接口要求 (17)6 ★试验 (20)7 产品对环境的影响 (22)8 企业VI标识 (22)9 技术文件要求 (22)10 监造、包装、运输、安装及质量保证 (23)10.1监造 (23)10.2包装 (23)10.3运输 (23)10.4安装指导 (24)10.5质量保证 (24)11 ★设备技术参数和性能要求响应表 (24)12 备品备件及专用工具 (27)12.1必备的备品备件、专用工具和仪器仪表 (27)12.2 推荐的备品备件、专用工具和仪器仪表 (27)13 主要元器件来源 (27)14 LCC数据文件 (28)15 技术差异表 (29)16 投标方需说明的其他问题 (29)1总则1.1 本招标技术文件适用于中国南方电网公司电网建设工程项目采购的10kV组合式变电站，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备招标技术文件提出的是最低限度的技术要求。

凡本招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。

对国家有关安全、环保等强制性标准，必须满足其要求。

1.3 如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备完全符合本招标技术文件的要求。

如有异议，不管是多么微小，都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。

1.4 本招标技术文件所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。

1.5 本招标技术文件经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.6 本招标技术文件未尽事宜，由招、投标双方协商确定。

1.7 投标方在应标技术文件中应如实反映应标产品与本招标技术文件的技术差异。

如果投标方没有提出技术差异，而在执行合同的过程中，招标方发现投标方提供的产品与其应标招标技术文件的条文存在差异，招标方有权利要求退货，并将对下一年度的评标工作有不同程度的影响。

1.8 投标方应在应标技术部分按本招标技术文件的要求如实详细的填写应标设备的标准配置表，并在应标商务部分按此标准配置进行报价，如发现二者有矛盾之处，将对评标工作有不同程度的影响。

1.9 投标方应充分理解本招标技术文件并按本招标技术文件的具体条款、格式要求填写应标的技术文件，如发现应标的技术文件条款、格式不符合本招标技术文件的要求，则认为应标不严肃，在评标时将有不同程度的扣分。

1.10 标注“★”的条款为关键条款，作为评标时打分的重点参考。

2工作范围2.1 范围和界限(1) 本标书适应于所供10kV组合式变电站及其附属设备的设计、制造、装配、工厂试验、交付、现场安装和试验的指导、监督以及试运行工作。

(2) 现场安装和试验在投标方的技术指导和监督下由招标方完成。

(3）本标书未说明，但又与设计、制造、装配、试验、运输、包装、保管、安装和运行维护有关的技术要求，按条款3所规定的有关标准执行。

2.2 服务范围(1) 投标方应按本标书的要求提供全新的、合格的10KV组合式变电站及其附属设备、备品备件、专用工具和仪器。

投标方所提供的组件或附件如需向第三方外购时投标方应对质量向招标方负责，并提供相应出厂和验收证明。

（2）供货范围一览表投标方提供的10kV 组合式变电站的具体规格见表2.1：供货范围及设备需求一览表。

投标方应如实填写“投标方保证”栏。

表2.1供货范围及设备需求一览表(3) 工厂试验由投标方在生产厂家内完成, 但应有招标方代表参加, 参加工厂验收的人数及天数等规定详见标书商务部分。

(4) 现场安装和试验在投标方的技术指导下由招标方完成, 投标方协助招标方按标准检查安装质量, 处理调试投运过程中出现的问题，并提供备品、备件，做好销售服务工作。

投标方应选派有经验的技术人员，对安装和运行人员免费培训。

安装督导的工作范围及人数和天数等规定详见标书商务部分。

(5) 投标方应协助招标方解决设备运行中出现的问题。

(6) 设计联络会议的地点及招标方参加人员的人数和天数等规定详见标书商务部分。

(7)设备安装、调试和性能试验合格后方可投运。

设备投运并稳定运行后，投标方和招标方（业主）双方应根据相关法律、法规和公司管理制度签署合同设备的验收证明书。

该证明书共两份，双方各执一份。

（8）如果安装、调试、性能试验、试运行及质保期内技术指标一项或多项不能满足合同技术部分要求，买卖双方共同分析原因，分清责任，如属制造方面的原因，或涉及索赔部分，按商务部分有关条款执行。

3应遵循的主要标准除本标书特殊规定外, 投标方所提供的设备均按规定的标准和规程的最新版本进行设计、制造、试验和安装。

如果这些标准内容有矛盾时, 应按最高标准的条款执行或按双方商定的标准执行。

如果投标方选用本标书规定以外的标准时, 则需提交这种替换标准供审查和分析。

仅在投标方已证明替换标准相当或优于标书规定的标准, 并从招标方处获得书面的认可才能使用。

提交供审查的标准应为中文或英文版本。

主要引用标准如下：GB 1094 电力变压器GB 2536 变压器油GB 3096 声环境质量标准GB 7251 低压成套开关设备和控制设备GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB/T 14048 低压开关设备和控制设备GB/T 15166.2 高压交流熔断器第2部分：限流熔断器DL/T 448 电能计量装置技术管理规程DL/T 621 交流电气装置的接地JB/T 10088 6kV～500kV级电力变压器声级JB/T 10217 组合式变压器JB/T 10318 油浸式非晶合金铁心配电变压器技术参数和要求JB/T 10681 组合式变压器用油浸式负荷开关Q/CSG 11624 配电变压器能效标准及技术经济评价导则南方电网公司10kV配电变压器技术规范南方电网公司10kV组合式变电站技术规范4★使用条件本设备标书要采购的10KV组合式变电站，投标方应保证对所提供的设备不仅满足本标书要求的技术条款要求，而且还应对在实际安装地点的外部条件（正常使用条件及特殊使用条件）下的相关性能参数进行校验、核对，使所供设备满足实际外部条件要求及全工况运行要求。

投标方应对正常使用条件之外的特殊使用条件涉及的相关事项，在询价和订货时特别说明。

4.1 正常使用条件4.1.1周围环境温度a)最高温度：+40℃b)最高月平均气温：+30℃c)最高年平均气温：+20℃d)最低气温：-25℃4.1.2海拔高度：≤1000m4.1.3环境相对湿度(在25℃时)a)日平均值： 95%b)月平均值： 90%4.1.4地震烈度：Ⅷ度4.1.5覆冰厚度： 10mm4.1.6安装地点：户外4.1.7污秽等级：不低于Ⅲ级4.2 特殊使用条件4.2.1除4.1条规定的正常使用条件外的其他使用条件按GB 1094.1、GB/T 11022、GB/T 14048.1和GB 7251.1的相关规定。

4.2.2凡是需要满足4.1条规定的正常环境条件之外的特殊使用条件，应在询价和订货时说明。

5★技术要求5.1 基本参数组合变的技术参数除应满足国家和行业相关标准外，还应满足下表5.1要求。

表5.1-1 技术参数（续表）注：低压功能单元的热稳定电流（额定短时耐受电流）应为50 kA；低压功能单元额定热稳定时间：1s。

注：低压功能单元的额定短路接通能力（用最大预期峰值电流表示）应不小于其额定极限短路分断能力（Icu用预期分断电流表示）乘以系数n，系数n见表如下：表5.1-2注明：额定短路分断能力要求断路器在对应于规定的试验电压的工频恢复电压下应能分断小于和等于相当于额定能力的任何电流值，且功率因数不低于上表的规定。

注1：对于额定容量为500kVA 及以下的变压器，表中斜线上方的负载损耗值适用于Dyn11 联结组，斜线下方的负载损耗值适用于Yyn0 联结组；空载损耗实测值允许偏差应在3%以内，负载损耗实测值允许偏差应在5%以内，总损耗实测值允许偏差应在4%以内，空载电流实测值允许偏差+30%以内，短路阻抗实测值允许偏差±10%以内；噪声水平按国家标准《6kV～500 kV 级电力变压器声级》(JB/T 10088)规定值(声功率级值)，因在实际使用(测量)中多使用声压级，上表也提供声压级的数值。

《声环境质量标准》(GB 3096)内数值为声压级。

损耗按南方电网公司《配电变压器能效标准及技术经济评价导则》（Q/CSG 11624）的要求。

第7页/ 共31页注1：对于额定容量为500kVA 及以下的变压器，表中斜线上方的负载损耗值适用于Dyn11 联结组，斜线下方的负载损耗值适用于Yyn0 联结组；空载损耗实测值应在3%以内，负载损耗实测值允许偏差应在5%以内，总损耗实测值允许偏差应在4%以内，空载电流实测值允许偏差+30%以内，短路阻抗实测值允许偏差±10%以内；噪声水平按国家标准《6kV～500 kV级电力变压器声级》(JB/T 10088)规定值(声功率级值)，因在实际使用(测量)中多使用声压级，上表也提供声压级的数值。

《声环境质量标准》(GB 3096)内数值为声压级。

损耗按南方电网公司《配电变压器能效标准及技术经济评价导则》（Q/CSG 11624）的要求。

第8页/ 共31页表5.1-5 SH15型三相油浸式电力变压器技术参数注1：空载损耗实测值允许偏差应在3%以内，负载损耗实测值允许偏差应在5%以内，总损耗实测值允许偏差应在4%以内，空载电流实测值允许偏差+30%以内，短路阻抗实测值允许偏差±10%以内；噪声水平按国家标准《6kV～500 kV级电力变压器声级》(JB/T 10088)规定值(声功率级值)，因在实际使用(测量)中多使用声压级，上表也提供声压级的数值。

《声环境质量标准》(GB 3096)内数值为声压级。

上表规定的噪声水平不适用于非晶合金变压器，非晶合金变压器的噪声水平由制造单位与用户协商确定。

SH15型油浸式非晶合金配电变压器的技术参数和要求还应满足JB/T 10318的要求。
