广电光纤入户技术方案
- 格式：doc
- 大小：673.00 KB
- 文档页数：21
下载文档原格式
合集下载
石家庄城区光纤到户设计技术方案
（4）广电网改尤其新建楼盘应该积极开展FTTH。
31
六、 总结
3、展望
光纤到户设备集成未来示意图
电路板
卡槽1
超 低 功 率 光 接 收 机
卡槽2
卡槽3
卡槽4
家 用
O N U
无 线 wifi
双模 2\4K 超高 清 机顶 盒
阶段1、-16dB超低功率光接收机； 阶段2、模块1超低功率光接收机与模块2家庭用 ONU设备集成，试点成功； 阶段3、模块3无线路由器的集成，处于样机研发 阶段； 阶段4、模块4机顶盒的集成，处于与机顶盒设备 供应商洽谈阶段； 阶段5、四款设备集成至电视机为最终阶段，即五 合一，运营商利用一根光纤波分复用至电视机， 实现真正的三网融合，处于展望阶段。
6
二、FTTH技术方案
FTTH技术方案——
新建高层光纤链路图
7
二、FTTH技术方案
新建高层光纤链路衰减：广播网及数据网衰减估算
2分路衰 8KM 8分 减（db） （0.25db/K 衰减 M）衰减 （db） 1550广播网 数据网 3.9 3.9 2 3.2 10 32分 衰减 （db） 17 17 3个衰减 （db） 活接头 1.5 1.5 总衰减 （db） 34.4 25.6
8
二、FTTHቤተ መጻሕፍቲ ባይዱ术方案
新建高层楼内光纤分布图：用户接入带宽15M
32-1-4
9
二、FTTH技术方案
新建高层室内平面图
10
二、FTTH技术方案
FTTH技术方案——
新建别墅光纤链路图
11
二、FTTH技术方案
新建别墅光缆路由图
12
二、FTTH技术方案
新建别墅楼内光纤分布部图：用户接入带宽30M
广电网络光纤入户现阶段的三种解决方案及实施建议
效比较可以发现，建立ODN光网络的成本是最高的。 在所有三种FTTH型号中，一般首先推荐三波双
光纤解决方案。虽然这在一定程度上会增加相关主光 缆、电缆分配、电缆引入、分离器和手工焊接等成本, 但是增加每户奇数数量的成本比单光纤联合国三波终 端的成本低得多。目前，三波双光纤是网络中最先进、
最可靠、最经济的一种FTTH解决方案。所以，对于 新用户来说，更建议使用三相双光纤方法将光纤连接 到家中。 2 FTTH建网技术
归纳F1TH现阶段建设主要有三种方案：同轴+光纤 接入方案、单纤三波方案及双纤三波方案叫
现阶段我国主要网络运营商之间的竞争正在逐 渐加剧，FTTH作为当前一种相对较好的接入网络形 式是运营商角逐的重要领域。如若我国相关广播电视 网络运营商要想进一步继续发展壮大，从而有效巩固 自身目前的市场份额，首先就必须通过进一步更有效 地整合相应宽带用户的特点及实际需求来进一步加快 相对应的技术创新基本工作，加大光纤到户投资力 度，大力建设FTTH系统铁目前，尽管现阶段广播 电视网络接入系统存在功能缺陷，但相关网络运营商 必须认识到其安全性和灵活性。此外，广播电视网络 还在一定程度上具有扩展和容量升级等功能，它允许 从FTTB （光纤到楼）到FTTH之间进行有效的平滑过 渡，并完成相应的光信号输入。基本思路是扩展光链 路，从而进一步做到有效增加相对应的前端和终端的 光设备。应当指出，双重网络的重组必须尊重某些基 本原则，从而避免出现由于其他因素而影响实际过渡 效率及有效性。第一，重要的是要确保现有业务用户 体验度不会随着发展而逐渐降低，即在现有支持网络
接入解决方案的优势在于：（1 ）无干扰。通过进一步 有效与F1TH三光纤接入解决方案中的同轴光纤接入， 有线电视光信号传输通道和双向光数据信号都是物理 上相对独立于通道的光纤，从而进一步有效避免了出
光纤解决方案。虽然这在一定程度上会增加相关主光 缆、电缆分配、电缆引入、分离器和手工焊接等成本, 但是增加每户奇数数量的成本比单光纤联合国三波终 端的成本低得多。目前，三波双光纤是网络中最先进、
最可靠、最经济的一种FTTH解决方案。所以，对于 新用户来说，更建议使用三相双光纤方法将光纤连接 到家中。 2 FTTH建网技术
归纳F1TH现阶段建设主要有三种方案：同轴+光纤 接入方案、单纤三波方案及双纤三波方案叫
现阶段我国主要网络运营商之间的竞争正在逐 渐加剧，FTTH作为当前一种相对较好的接入网络形 式是运营商角逐的重要领域。如若我国相关广播电视 网络运营商要想进一步继续发展壮大，从而有效巩固 自身目前的市场份额，首先就必须通过进一步更有效 地整合相应宽带用户的特点及实际需求来进一步加快 相对应的技术创新基本工作，加大光纤到户投资力 度，大力建设FTTH系统铁目前，尽管现阶段广播 电视网络接入系统存在功能缺陷，但相关网络运营商 必须认识到其安全性和灵活性。此外，广播电视网络 还在一定程度上具有扩展和容量升级等功能，它允许 从FTTB （光纤到楼）到FTTH之间进行有效的平滑过 渡，并完成相应的光信号输入。基本思路是扩展光链 路，从而进一步做到有效增加相对应的前端和终端的 光设备。应当指出，双重网络的重组必须尊重某些基 本原则，从而避免出现由于其他因素而影响实际过渡 效率及有效性。第一，重要的是要确保现有业务用户 体验度不会随着发展而逐渐降低，即在现有支持网络
接入解决方案的优势在于：（1 ）无干扰。通过进一步 有效与F1TH三光纤接入解决方案中的同轴光纤接入， 有线电视光信号传输通道和双向光数据信号都是物理 上相对独立于通道的光纤，从而进一步有效避免了出

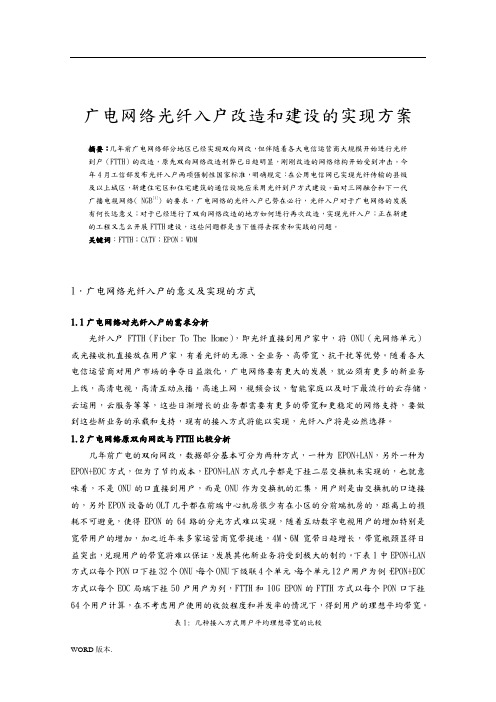

广电网络光纤入户改造和建设的实现方案
广电网络光纤入户改造和建设的实现方案摘要：几年前广电网络部分地区已经实现双向网改，但伴随着各大电信运营商大规模开始进行光纤到户（FTTH）的改造，原先双向网络改造利弊已日趋明显，刚刚改造的网络结构开始受到冲击。
今年4月工信部发布光纤入户两项强制性国家标准，明确规定：在公用电信网已实现光纤传输的县级及以上城区，新建住宅区和住宅建筑的通信设施应采用光纤到户方式建设。
面对三网融合和下一代广播电视网络( NGB[1]) 的要求，广电网络的光纤入户已势在必行，光纤入户对于广电网络的发展有何长远意义；对于已经进行了双向网络改造的地方如何进行再次改造，实现光纤入户；正在新建的工程又怎么开展FTTH建设，这些问题都是当下值得去探索和实践的问题。
关键词：FTTH；CATV；EPON；WDM1．广电网络光纤入户的意义及实现的方式1.1广电网络对光纤入户的需求分析光纤入户FTTH（Fiber To The Home），即光纤直接到用户家中，将ONU（光网络单元）或光接收机直接放在用户家，有着光纤的无源、全业务、高带宽、抗干扰等优势。
随着各大电信运营商对用户市场的争夺日益激化，广电网络要有更大的发展，就必须有更多的新业务上线，高清电视，高清互动点播，高速上网，视频会议，智能家庭以及时下最流行的云存储，云运用，云服务等等，这些日渐增长的业务都需要有更多的带宽和更稳定的网络支持，要做到这些新业务的承载和支持，现有的接入方式将能以实现，光纤入户将是必然选择。
1.2广电网络原双向网改与FTTH比较分析几年前广电的双向网改，数据部分基本可分为两种方式，一种为EPON+LAN，另外一种为EPON+EOC方式，但为了节约成本，EPON+LAN方式几乎都是下挂二层交换机来实现的，也就意味着，不是ONU的口直接到用户，而是ONU作为交换机的汇集，用户则是由交换机的口连接的，另外EPON设备的OLT几乎都在前端中心机房很少有在小区的分前端机房的，距离上的损耗不可避免，使得EPON的64路的分光方式难以实现，随着互动数字电视用户的增加特别是宽带用户的增加，加之近年来多家运营商宽带提速，4M、6M宽带日趋增长，带宽瓶颈显得日益突出，兑现用户的带宽将难以保证，发展其他新业务将受到极大的制约。

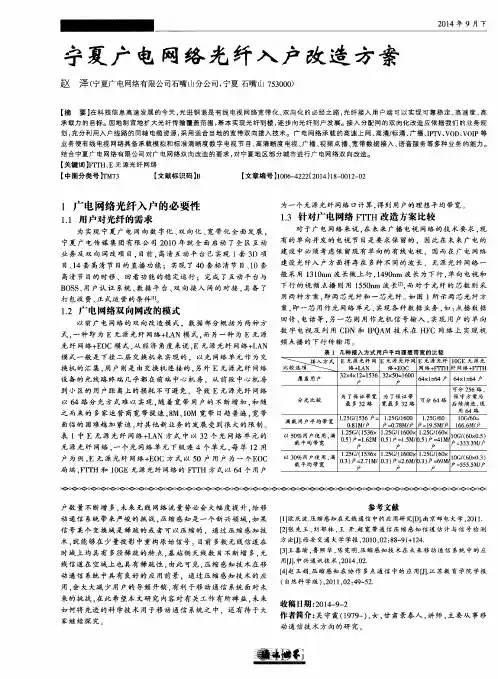

宁夏广电网络光纤入户改造方案
—＼
抟八 方式 Ｅ无源光纤 网 Ｅ无 源光 纤网 Ｅ无 源光纤 １ ０ Ｇ Ｅ无 源光
络＋ Ｌ Ａ Ｎ 络＋ Ｅ ０Ｃ 网络 ＋ ｍ Ｈ 纤 网络 ＋ 兀ｒ ｒ ｝
换机 的 ； ｒ － 集． 用 户 则是 由 交换 机 连 接 的 ． 另 外 Ｅ无 源 光 纤 网络 设 备 的 光 线路 终 端 几 乎 都 在 前 端 中心 机 房 ．从 前 段 中心 机 房
频 点 播 的 下 行 传 榆 用
表 １ 几 种 接 入 方 式 用 户 平均 理 想 带 宽 的 比较
光 纤 网络＋ Ｅ ０ Ｃ模 式 ． 从 经 济 角度 来 说 ． Ｅ无 源光 纤 网络 ＋ Ｌ Ａ Ｎ
模 式 一般 是 下挂 二 层 交换 机 来 实现 的 ． 以光 网络 单 元 作 为 交
分 光 比 较
以６ ４路 分 光 方 式 难 以 实现 ， 随着 宽带用户的不 断增加 ， 和 随 之 而 来 的 多家 运 营 商 宽 带 提 速 ， ８ Ｍ、 １ Ｏ Ｍ 宽 带 日趋 普 遍 ， 宽 带
面 临 的 困难 越 加 紧迫 ． 对其 他 新 业务 的发 展 受到 很 大 的 限制 表 １中 Ｅ 无 源 光 纤 网 络 ＋ Ｌ Ａ Ｎ方 式 中以 ３ ２个 光 网 络 单 元 的
１ ． ２ 广 电网络双 向网改 的模 式
以前 广 电 网络 的 双 向 改造 模 式 ．数 据 部 分 概 括 为 两种 方 式， 一种 即 为 Ｅ无 源光 纤 网络 ＋ Ｌ Ａ Ｎ模式 ． 而 另 一 种 为 Ｅ无 源
案， 即一 芯 用 作 光 网络 单元 ， 实现 各 种 数 据 业 务 ， 如 ： 点 播 数 据 回传 、 电话等 ． 另一芯则用作光机信 号输入 ． 实现 用 户 的 单 向 数 字 电视 及 利 用 Ｃ Ｄ Ｎ和 Ｉ Ｐ Ｑ Ａ Ｍ 技 术 在 ＨＦ Ｃ 网络 上 实现 视
广电网络光纤到户技术方案设计
广电网络光纤到户技术方案设计摘要：三网融合发展背景下，以及有线电视网络光纤到户系统技术规范的实施，这就使得广电系统也和光纤到户的发展有着紧密的联系。
有线电视的大屏业务出现了萎缩的现象，这是和收集用户业务的发展有着紧密的联系，开展新业务进行弥补广电行业的单一传统视频业务萎缩的不足之处，就成为广电从业者需要充分重视和思考的一个严峻课题。
本文主要就广电网络光纤到户技术的方案以及设计进行详细探究，希望能从理论层面对广电网络相应探究分析，能为光纤到户技术的方法设计提供有益发展思路。
关键词：广电网络光纤到户技术方案引言随着信息技术的快速发展，网络所承载的功能越来越重要，光纤入户作为现代通信技术的代表，具备强大的信息传输及处理能力，充分满足了当前的社会需求，更有效地提升了信息交互的稳定性。
应用广电网络光纤入户技术，将显著提升网络服务的整体质量，优化服务结构与水平。
从技术层面看，光纤入户能够避免电缆传输中的不稳定因素，大幅提升网络信息传输质量，并确保信息传递的安全性。
并且，随着“三网融合”“宽带中国”等理念的提出，光纤入户被列入国家发展战略，力争为社会生活提供更多便利，以推动国家光纤网络的持续健康发展。
1光纤到户的概念和特点1.1光纤入户的概念伴随现代科技的进步和发展，尤其是互联网技术普及以后，社会认知水平也得到显著提高，光纤入户技术的应用也得到了社会的广泛关注和认可。
就光纤入户技术的概念而言，它主要是以光纤线路作为传输载体，将网络信号通往各家各户，并完成广域的连接，以实现网络信号的无缝传输，其原理类似于传统的电灯安装，即借助光纤线路这类高效的信号传输载体，将网络信息直接传递至用户的完整过程。
相比传统的电缆传输技术而言，光纤入户技术具备更大的传输优势，能够实现高速率、低时延、高稳定性及高安全性传输，是当前网络技术发展的必然趋势。
与此同时，光纤入户技术通过对工序、流程的简化，使安装更加便捷且环境要求宽松，极大方便了日常使用与维护。
广电网络光纤到户关键技术及应用
广电网络光纤到户关键技术及应用我们来了解一下什么是光纤到户技术。
光纤到户（FTTH）是将光纤引入到用户家庭，提供高速光纤宽带接入服务的一种技术。
采用光纤传输的方式，可以大大提升网络的传输速度和质量，满足用户对高带宽、高速率的需求。
而广电网络则是一种利用有线电视网和光纤传输技术结合的方式，提供更加灵活、高速、宽带且高质量的联网服务。
光纤到户关键技术1. 光纤传输技术光纤传输技术是光纤到户的核心技术之一，它包括光纤的制造、光纤通信系统的构建以及光纤信号的发送和接收。
光纤传输技术的关键在于光纤本身的质量和性能，以及光纤传输设备的稳定性和可靠性。
目前，光纤传输技术已经非常成熟，光纤的制造工艺和质量得到了极大的提升，使其可以在不同环境下稳定传输高速宽带信号。
2. 智能光纤接入技术智能光纤接入技术是光纤到户的另一项重要技术，它包括光纤接入设备的设计和制造、光纤接入网的构建和管理。
智能光纤接入技术的关键在于提供稳定、高速、高质量的光纤接入服务，并且可以实现网络的智能管理和优化。
通过智能光纤接入技术，可以为用户提供更加便捷和高效的网络接入服务，并且可以实现网络资源的合理分配和利用。
3. 光纤调制解调技术光纤到户的应用1. 家庭宽带接入光纤到户技术可以为用户提供高速、高质量的家庭宽带接入服务，满足用户对高速率和大带宽的需求。
通过光纤到户，用户可以享受到更加稳定和高效的网络接入服务，可以实现更加便捷和高效的网络使用体验。
2. 企业网络接入3. 光纤电视和视频直播4. 互联网电话和视频通话总结广电网络光纤到户关键技术及应用对于提升用户的网络体验和满足用户的需求具有重要意义。
随着信息技术的不断发展，广电网络光纤到户技术也将不断完善和发展，为用户提供更加高速、高质量的网络接入服务。
希望本文对于广电网络光纤到户关键技术及应用有所帮助，感谢阅读。

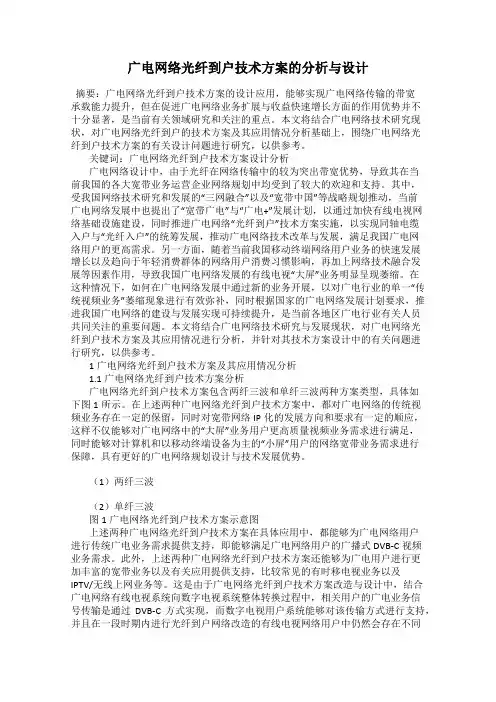

广电网络光纤到户技术方案的分析与设计
广电网络光纤到户技术方案的分析与设计摘要：广电网络光纤到户技术方案的设计应用，能够实现广电网络传输的带宽承载能力提升，但在促进广电网络业务扩展与收益快速增长方面的作用优势并不十分显著，是当前有关领域研究和关注的重点。
本文将结合广电网络技术研究现状，对广电网络光纤到户的技术方案及其应用情况分析基础上，围绕广电网络光纤到户技术方案的有关设计问题进行研究，以供参考。
关键词：广电网络光纤到户技术方案设计分析广电网络设计中，由于光纤在网络传输中的较为突出带宽优势，导致其在当前我国的各大宽带业务运营企业网络规划中均受到了较大的欢迎和支持。
其中，受我国网络技术研究和发展的“三网融合”以及“宽带中国”等战略规划推动，当前广电网络发展中也提出了“宽带广电”与“广电+”发展计划，以通过加快有线电视网络基础设施建设，同时推进广电网络“光纤到户”技术方案实施，以实现同轴电缆入户与“光纤入户”的统筹发展，推动广电网络技术改革与发展，满足我国广电网络用户的更高需求。
另一方面，随着当前我国移动终端网络用户业务的快速发展增长以及趋向于年轻消费群体的网络用户消费习惯影响，再加上网络技术融合发展等因素作用，导致我国广电网络发展的有线电视“大屏”业务明显呈现萎缩。
在这种情况下，如何在广电网络发展中通过新的业务开展，以对广电行业的单一“传统视频业务”萎缩现象进行有效弥补，同时根据国家的广电网络发展计划要求，推进我国广电网络的建设与发展实现可持续提升，是当前各地区广电行业有关人员共同关注的重要问题。
本文将结合广电网络技术研究与发展现状，对广电网络光纤到户技术方案及其应用情况进行分析，并针对其技术方案设计中的有关问题进行研究，以供参考。
1广电网络光纤到户技术方案及其应用情况分析1.1广电网络光纤到户技术方案分析广电网络光纤到户技术方案包含两纤三波和单纤三波两种方案类型，具体如下图1所示。
在上述两种广电网络光纤到户技术方案中，都对广电网络的传统视频业务存在一定的保留，同时对宽带网络IP化的发展方向和要求有一定的顺应，这样不仅能够对广电网络中的“大屏”业务用户更高质量视频业务需求进行满足，同时能够对计算机和以移动终端设备为主的“小屏”用户的网络宽带业务需求进行保障，具有更好的广电网络规划设计与技术发展优势。
广电光纤到户方案
广电光纤到户方案简介广电光纤到户是一种利用广电电视有线网络基础设施实现光纤直接到达用户家庭的网络接入方式。
相比传统的ADSL、光纤到楼等解决方案，广电光纤到户方案具有更高的带宽和更稳定的网络连接。
本文将详细介绍广电光纤到户的基本原理、实施方案及其优势。
基本原理广电光纤到户方案利用广电有线电视网络的传输能力，将光纤信号直接送达用户家庭。
基本原理如下：1.光纤骨干网：广电光纤到户方案依托广电有线电视网络的光纤骨干网，通过光纤传输信号，为用户提供高速稳定的网络服务。
2.光端机：光纤骨干网与用户之间采用光纤传输数据，为此需要在用户家庭安装光端机，将光纤信号转换为电信号，方便用户接入设备使用。
3.宽带路由器：用户在接入设备（如电脑、手机等）与光纤终端机之间，需要通过宽带路由器进行连接，以实现网络数据传输功能。
实施方案广电光纤到户的实施方案主要包括以下几个步骤：1. 资源调配首先，进行光纤资源的调配。
广电光纤到户方案需要在广电有线电视网络的基础设施上进行部署，因此需要对资源进行合理的规划和分配。
2. 网络建设与升级在确定光纤资源后，需要进行网络建设与升级工作。
包括光纤引入用户住宅区、光纤线路敷设、光纤交换机设置等一系列工作，以确保光纤信号能够直接到达用户家庭。
3. 光端机安装在网络建设与升级完成后，需要为用户家庭安装光端机，将光纤信号转换为电信号，方便用户接入设备使用。
光端机一般安装在用户家庭的光纤接入盒内。
4. 宽带路由器设置在光端机安装完成后，用户需要通过宽带路由器进行连接，以实现网络数据传输功能。
宽带路由器的设置包括联网设置、无线网络设置、安全设置等。
5. 用户验收及服务最后，进行用户验收及服务。
运营商需要确保用户家庭的光纤到户接入正常稳定，并提供售后服务，解决用户在使用过程中遇到的问题。
优势广电光纤到户方案相比传统的ADSL、光纤到楼等解决方案具有以下优势：1.高带宽：广电光纤到户方案提供更高的带宽，可以满足用户对高速网络的需求，支持高清视频、在线游戏等对带宽要求较高的应用。
《广播电视网络光纤到户实施方案》
广播电视网络光纤到户实施方案设计目录摘要 (2)第一章引言 (3)第二章PON技术 (4)第三章设计原因 (5)第四章方案选择 (6)第五章整体架构 (7)第六章光纤到户布网方案 (8)第七章光纤到户网络需求 (9)第八章光纤到户投资概算 (10)第九章光纤到户建设方案 (11)结束语 (13)参考文献 (14)摘要光纤到户英文简称(FTTH),是Fiber To The Home的缩写,从广义上说是指一根光纤直接到家庭。
FTTH是指将光网络单元安装在企业用户或住家用户处,在光接入系列中除光纤到桌面外最靠近用户的光接入网应用类型。
FTTH具有显著的优越性,除了能够增强网络对数据格式、波长和速率透明性外,对环境和供电的要求不是太高;又能提供更大的带宽。
FTTH与光纤接入有着十分紧密的联系。
光纤接入指用户与局端之间完全以光纤作为传输媒体。
由于光纤传输的复用技术发展速度较快,目前大多数已经实现实用。
F FTTH(光纤到户)是将光网络单元(ONU)安装在住家用户或企业用户处,是最靠近用户的光接入网应用类型。
随着视频、数字电视、IPTV等高带宽多媒体应用的普及,商业大客户对网络带宽、稳定性需求的提高,国内对于FTTH的讨论逐渐升温,市场需求、日渐降低的成本以及前所未有的历史机遇,正推动着FTTH 在我国的应用,使其成为未来2-3年我国通信产业发展的一个新亮点。
近年来,FTTH相关技术快速发展,已成为电信领域的热点技术,从155Mb/s及622Mb/s 的BPON(APON)、非标准的百兆EPON发展到支持 1.25Gb/s线路速率的IEEE标准的EPON和2.5Gb/s的ITU-T标准的GPON。
本论文首先概述了FTTH的系统结构,对EPON技术作了较为详细的论述.其次,分析和阐述了EPON的原理和关键技术。
【关键词】 EPON；FTTH; GPONSummaryFiber to the home ( English abbreviation FTTH ), is Fiber To The Home abbreviations, say from broad sense refers to a direct fiber to the home. FTTH refers to the optical network unit is installed in the enterprise user or home users, in the optical access Series in addition to fiber to the desk and closest to the user of the optical access network application types. FTTH has significant advantages, in addition to enhance network data format, wavelength and rate transparency, on the environment and the requirements of power supply is not too high; and can provide greater bandwidth. FTTH and fiber access has very close links. Optical fiber access refers to the user and terminal optical fiber as the transmission medium between completely. Because the optical fiber transmission multiplexing technology fast development, most of the current has been achieved practical.F FTTH ( fiber to the home ) is an optical network unit ( ONU ) installed in a home user or business user, is closest to the user of the optical access network application types. As the video, digital TV, IPTV high-bandwidth multimedia applications, business customers on the network bandwidth, stability demand rise, domestic about the discussion of the FTTH gradually warming, the market demand, gradually reduced the cost and hitherto unknown historical opportunity, is pushing the FTTH application in our country, to become the next 2-3 years China's communication industry development in a new window. In recent years, the rapid development of FTTH technology, has become the hotspot in the field of telecommunications technology, from 155Mb/s and 622Mb/s BPON ( APON ), non-standard original EPON to support 1.25Gb/s line rate IEEE standard EPON and 2.5Gb/s standard ITU-T GPON.This paper first gives an overview of the system structure of the FTTH, the EPON technology have been discussed in detail. Secondly, analyzes and expounds the principle and key technology of EPON.[ Key words ] EPON; FTTH; GPON第一章引言随着三网融合的推进和宽带业务的发展，人们对网路的带宽要求越来越高，而网络接入的部分成为提高带宽的“瓶颈”，突破瓶颈变的越来越急迫，只有突破带宽的“瓶颈”，才能使整个网络发挥作用，才能推动各种业务的开展政府很早就提出了三网融合的计划，但由于体制、技术等方面的“瓶颈”，未能很早的实现。
广电网络光纤到户关键技术及应用
广电网络光纤到户关键技术及应用广电网络光纤到户是指将光纤引入每个家庭，实现宽带网络的全覆盖，为用户提供高速稳定的网络服务。
光纤到户是广电网络发展的关键技术之一，不仅可以满足用户对高速网络的需求，还能支持更多的智能家居设备接入，为用户提供更多的便利和娱乐选择。
光纤到户的关键技术主要包括光纤传输技术、终端设备技术和网络管理技术。
光纤传输技术是光纤到户的基础，主要包括光纤引入技术和光纤传输技术。
光纤引入技术是指将光纤从传输机房引入到用户家庭，主要有两种方式，一种是通过光缆将信号从传输机房传输到小区，在小区内通过分光器将信号分配给用户；另一种是将光纤直接引入到用户家庭，需在用户家庭内进行光纤剥皮、纤芯连接和信号测试等工作。
光纤传输技术是指将信号通过光纤传输到用户家庭，主要通过单模光纤传输，具有传输速度快、带宽大、传输距离远、抗干扰性强等优点。
终端设备技术是光纤到户的重要组成部分，主要包括光猫、路由器和电视机顶盒等设备。
光猫是将光纤信号转换为电信号的设备，它可以将光纤信号接入到用户家庭的终端设备上，实现光纤到家庭中的局域网连接。
路由器是光纤到户中的核心设备，它可以将光纤信号转换为无线信号或有线信号，实现不同设备之间的互联互通。
电视机顶盒是光纤到户中的附加设备，它可以将电视信号通过光纤传输到用户家庭，实现高清视频的播放和互动功能。
网络管理技术是光纤到户的关键保障，主要包括网络监控、故障排除和安全管理等。
网络监控是指对光纤到户网络进行实时监测，及时发现问题并采取相应的措施。
故障排除是指对光纤到户网络故障进行快速定位和修复，保障网络的正常运行。
安全管理是指对光纤到户网络进行安全防护，防止黑客攻击和数据泄露等安全问题。
光纤到户的应用主要包括宽带接入、数字电视和智能家居等。
宽带接入是光纤到户的主要应用之一，用户可以通过光纤接入宽带网络，实现高速稳定的上网和下载等功能。
数字电视是光纤到户的另一个重要应用，用户可以通过光纤接收高清视频信号，享受更清晰、更丰富的电视节目。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广电光纤入户技术方案江西瑞光实业有限公司一、FTTH需求分析目前中国的宽带网络接入方式主要仍然是以DSL为主。
DSL(Digital Subscriber Line)是数字用户线技术的简称，简单地说就是利用数字技术来扩大现有电话线(双绞铜线)传输频带宽度的技术，也就是利用电话线进行宽带高频信号传输的技术。
据统计我国的宽带用户中有超过80%的用户是采用DSL技术接入Internet。
由于DSL采用的是双绞铜线，铜质双绞线的传输特性决定了DSL 技术将是在传输距离和传输速率方面的平衡，也就是说，当DSL传输速率在不断提高的同时，其传输距离将不可避免地缩短。
如果希望其传输距离增加，则将以牺牲传输速率为代价，因而DSL技术存在技术理论上的容量瓶颈。
但光纤基本没有这问题，光纤上信号可以跑很远。
从技术角度来看，光接入将是宽带接入技术的发展方向，光进铜退是通信发展的必然趋势，FTTx作为新兴力量不可忽视。
FTTx是在十多年的发展历程中，不断推陈出新，从有源接入方式到无源接入方式，从点到点(P2P)方式的MC(媒体转换器)发展到点到多点方式的APON、EPON和GPON等PON(无源光网络)技术。
PON技术已经成为当前实现FTTH技术的首选方案。
PON系统由光线路终端(OLT)、光网络单元(ONU)、光网络终端(ONT)和光分配网(ODN)组成，所谓“无源”，是指ODN全部由无源光分路器和光纤等无源光器件组成，不包括任何有源节点。
PON技术采用了点到多点拓扑结构，OLT发出的下行光信号通过一根光纤经由无源光分路器广播给各ONU／ONT。
不同的数据链路层技术和物理层PON技术结合形成了不同的PON技术，例如：Ethernet＋PON形成了EPON，ATM／GEM＋PON则形成了GPON。
FTTH技术的大势所趋从网络运营的角度看，从光纤到路边(FTTC)发展到光纤到楼(FTTB)乃至最后实现光纤到家(FTTH技术)。
其最大问题是成本太高，而根据市场调研预测2010年左右，我国高端用户带宽需求约20～30Mbit/s，市场对传输速率的需求还不那么高，成为发展FTTx的门槛。
日益增强的外部驱动力随着宽带中国的进一步实施及三网融合进入全面推广阶段，来自电信运营商的竞争压力将越来越大。
目前，各大电信运营商正逐步推进光纤入户、IPTV 等业务开展进度，其中，与广电主营的视频业务相竞争的IPTV 业务发展迅猛。
截止2012 年底，全国IPTV 用户已超过2300 万，其中，用户规模最大的江苏IPTV用户数达到416 万户。
从上述数据可以看出，电信运营商在不断提高宽带接入水平的同时，也在觊觎广电传统业务领域，通过不断完善平台内容、优化网络结构，提供基于新增值业务的良好用户体验。
面对电信运营商的竞争，广电需要在保持内容优势的基础上，积极推进基于传统单向网络的宽带网络建设，在全面竞争到来之前做好应对的准备。
FTTH技术方案一(同轴+单纤入户)同轴+光纤入户示意图如下：同轴+光纤实现入的FTTH入户覆盖为一种特殊的混合模式下的覆盖，也是目前很多广电运营商在做FTTH时候的首要选择。
在此种接入方式中，有线电视光信号传输到达FTTB的楼栋光节点，在楼栋光节点通过接收机完成光信号向射频电信号的转变，然后再通过同轴分配网络将射频电信号发送到用户家庭实现有线电视业务的呈现。
而数据双向信号则直接跨越FTTB的楼栋光节点，实现FTTH 光纤入户，然后在用户家庭通过ONU设备将数据信号接收并转发到用户家庭内的其他网络设备实现业务的呈现。
同轴+光纤接入方案的优势如下：1、无波长干扰：在同轴+光纤接入的FTTH方案中，广播光信号和数据双向光信号的传输通道为物理独立的通道，这样就避免了EPON传输过程中下行1490nm的数据IDLE 码对下行1550nm的CATV信号在62.5MHz及倍频处造成单频干扰，及下行方向1550nm的CATV信号对1490nm数据信号的非线性干扰。
2、成本低：在一纤三波的FTTH接入用户方案中，用户终端的设备需要内嵌DWDM 分波设备，以分离在同一个物理通道中传输的有线电视广播光信号和EPON的数字双向光信号，而在同轴+光纤方案中，因为有线电视广播信号和EPON的数据双向光信号传输的物理通道独立，所以在用户家庭就不再需要使用DWDM分波设备，因此相比较一纤三波方案，同轴+光纤可节省大量的用户终端设备成本。
而相比较双纤三波入户的接入方式，同轴+光纤的入户方式仅实现了有线电视广播光信号的光纤到楼（FTTB），从而节省了从楼栋光节点到用户家庭的ODN网络建网及用户终端接收机费用。
因此，同轴+光纤的FTTH入户覆盖方式成为目前广播平台已经实现FTTB的广电运营商首要的FTTH入户选择。
缺点：可靠性不及双纤三波及单纤三波方式，室外存在有源设备，FTTB光接收机实现网管比较复杂，且同轴电缆的可靠性远远低于光缆，同时网络规划不统一，运维复杂。
FTTH技术方案二(一纤三波)XX广电采用DVB+IPQAM的FTTH接入方式。
基于EPON平台实现internet接入和VOD信号回传，基于IPQAM方式实现VOD 下行和机顶盒直播信号接入。
利用合波设备，把三种不同波长1550/1490/1310的光信号合并成一条光纤信号，经过ODN分配网，接入用户综合接收终端。
如图所示2）IPQAM的插入方法法1----IPQAM RF信号+CATV RF 信号插入1550直调光发这种构造与传统的1550＋1310nm二级光电转换结构完全相同。
总前端至各分前端的一级光网中，也是采用1550nm技术构建，而在分前端至小区光节点二级光网中，也采用了二级光电转换方式。
只是将1310nm光发送机更换为1550nm直调式光发送机，这样既可以充分运用EDFA光纤放大技术实现大功率的光中继覆盖，又可以将分前端的本地节目、边缘QAM调制器的并发流或CMTS的下行信号，通过RF射频方式混合送入二级光网络中。
全1550nm有线网，同1310nm结构一样，也可根据光节点数目的增加或下行带宽的增加逐步增加EDFA光放大器或1550nm光送机。
这种构造能有效地降低成本，既满足了未来网络的发展，又完全继承了1550＋1310nm二级光电转换结构的灵活性和下行带宽的可扩展性，方便实用。
法2 IPQAM 光信号+CATV 光信号合波插入大功率光放将要插播的信号用一台1550nm直调式光发送机输出，与广播光波经光复用器混合后入射到同一条光纤线路，用同一个光纤放大器分配传送给各个光节点。
同理，可根据并发流覆盖用户的大小，用多台1550nm直调式光发送机插播IP QAM数字信号，非常方便灵活。
被插播的信号可以是数字电视信号，也可以是模拟电视信号。
对VOD数字电视，载波频段一般取在550-860MHz，调制方式为64QAM(或256QAM)。
而对本地数字电视，一般在广播信号的频段（50-550MHz）中留出一段空白，供本地的窄播节目占用。
这种叠加传输方式既适合当前的模拟电视广播，也适合将来的数字电视广播，两者都工作于副载波复用光纤传输体制，只是副载波频段和调制方式不同。
注意点：由于每个光节点都是用同一个光接收机接收广播信号和插播信号。
1）当广播信号频道数远大于插播信号频道数时，为了使插播光波所产生的散弹噪声较少影响广播信道的载噪比，窄播光波的接收光功率应比广播光波的接收光功率低8-10dB。
当插播光波的接收光功率为-10～-6dBm时，广播信道的载噪比可以维持在50dB以上（注意广播光波的光功率通常为-1～0dBm）。
如图3.3所示。
图3.3 广播光功率与窄播光功率的关系同时，为了使插播信道也有足够的载噪比，必须在发送端使插播光波有较大的光调制度。
此时，广播信号的非线性和CNR指标都不会有劣化。
2）当广播信号和窄播信号频道数相同或相近时，比如32个频点的数字QAM广播和32个频点的边缘QAM并发流时，应使两者进入光接收机的接收光功率应当基本相同，此时，同二级光电转换一样，CNR有3dB的劣化，但广播信号的非线性指标不会有劣化，整体的系统指标仍好于二级光电转换模式。
但在1550nm（外调）＋1550nm（直调）相对于1550nm（外调）＋1550nm（直调）二级级联网络构造，有如下复杂性：(1) 调试要复杂些，要注意光功率和光调制度的相互间的调整。
(2) 对EDFA有光谱谱宽平坦性的要求，要有很好的平坦性。
否则，在多级光放级联后，广播和插播信号接收光功率很难控制，以致两个信号的输出电平不一致。
FTTH技术方案三(两纤三波)双纤三波入户示意图如下：双纤三波即EPON数据光信号与CATV光信号分别在不同的纤芯中传输，各自经过不同的物理传输通道到达用户家庭，入户后，CATV 光信号经过FTTH入户型光接收机接收后转变为射频电信号发送到数字机顶盒完成业务的呈现，EPON数据双向信号经过FTTH入户型ONU后再转发到计算机等网络设备实现业务的呈现。
双纤三波接入方案的优势如下：1、无波长干扰：与同轴+光纤接入方式相同，在双纤三波接入的FTTH方案中，广播光信号和数据双向光信号的传输通道为物理独立的光纤通道，同样避免了波长干扰问题。
2、用户终端成本低：相比较一纤三波方案，双纤三波可节省大量的用户终端DWDM设备成本。
3、可靠性高：相比于同轴+光纤接入方式，完全消除了室外有源设备，可靠性高，可节省大量的运维及室外设备取电的费用。
缺点：相比较同轴+单纤及单纤三波方式，ODN建设成本最高。
三、设计原则1.入户采用光纤到户，每户开通带宽约20M。
2.每PON口按照1：32规划，开通率按照XX%。
3.光纤传输采用FTTH（光纤到户）方式。
4.能承载标清数字电视、高清电视、互动点播、IPTV、公共信息、政务及资讯信息和其它数据综合业务。
4. ONU的接收光功率为 -18dBm — -25dBm5．光接收机的光功率为 -1dBm — -12dBm3.1机房设计根据XX广电目前的用户规模和业务开展情况，以节约干线光纤资源，下沉接入设备的原则，IPQAM设备和1550直调光发暂时架设于一级分机房，OLT和光放大器，架设与二级分机房。
以一个PON口64个终端，每台OLT8个PON口计算，每台OLT和光纤放大器，覆盖512户用户。
以1550直调光发+5DB的信号输出计算，进入二级机房后，保证光纤放大器>=2DB的信号接入,以此计算，每个IPQAM和1550直调光发，可以覆盖约4000户用户。
根据VOD业务的开展，当IPQAM并发率过高时，下沉IPQAM和1550直调光发到二级机房。
3.2OND分配1），ODN总体规划FTTH的ODN网络是针对FTTH场景下全光网络的组织。
从网络结构上划分，ODN从局端到用户端一般可分为主干光缆子系统，配线光缆子系统，引入光缆子系统和用户光缆子系统四个部分。
