青岛电视台新闻高清演播室音频系统设计

创新论坛科技创新导报 Science and Technology Innovation Herald243①作者简介：赵继东(1983，3—)，男，满族，吉林长春人，本科，高级工程师(副高)，研究方向：广播电视工程。

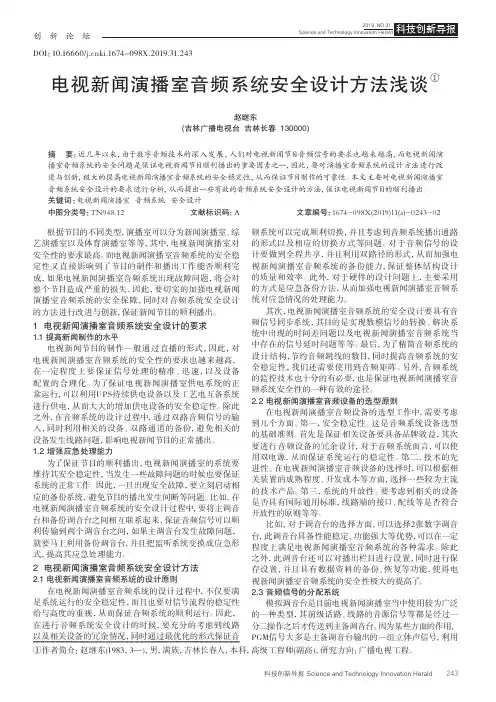

DOI：10.16660/ki.1674-098X.2019.31.243电视新闻演播室音频系统安全设计方法浅谈①赵继东(吉林广播电视台 吉林长春 130000)摘 要：近几年以来，由于数字音频技术的深入发展，人们对电视新闻节目音频信号的要求也越来越高，而电视新闻演播室音频系统的安全问题是保证电视新闻节目顺利播出的重要因素之一，因此，要对演播室音频系统的设计方法进行改进与创新，极大的提高电视新闻演播室音频系统的安全稳定性，从而保证节目制作的可靠性。

本文主要对电视新闻演播室音频系统安全设计的要求进行分析，从而提出一些有效的音频系统安全设计的方法，保证电视新闻节目的顺利播出。

关键词：电视新闻演播室 音频系统 安全设计中图分类号：TN948.12 文献标识码：A 文章编号：1674-098X(2019)11(a)-0243-02根据节目的不同类型，演播室可以分为新闻演播室、综艺演播室以及体育演播室等等，其中，电视新闻演播室对安全性的要求最高。

而电视新闻演播室音频系统的安全稳定性又直接影响到了节目的制作和播出工作能否顺利完成，如果电视新闻演播室音频系统出现故障问题，将会对整个节目造成严重的损失，因此，要切实的加强电视新闻演播室音频系统的安全保障，同时对音频系统安全设计的方法进行改进与创新，保证新闻节目的顺利播出。

1 电视新闻演播室音频系统安全设计的要求1.1 提高新闻制作的水平电视新闻节目的制作一般通过直播的形式，因此，对电视新闻演播室音频系统的安全性的要求也越来越高，在一定程度上要保证信号处理的精准、迅速，以及设备配置的合理化。

为了保证电视新闻演播室供电系统的正常运行，可以利用UPS持续供电设备以及工艺电互备系统进行供电，从而大大的增加供电设备的安全稳定性。

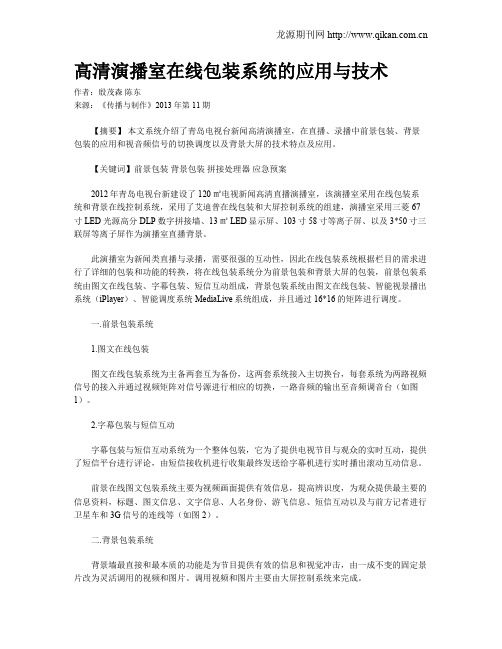

高清演播室在线包装系统的应用与技术作者：殷茂森陈东来源：《传播与制作》2013年第11期【摘要】本文系统介绍了青岛电视台新闻高清演播室，在直播、录播中前景包装、背景包装的应用和视音频信号的切换调度以及背景大屏的技术特点及应用。

【关键词】前景包装背景包装拼接处理器应急预案2012年青岛电视台新建设了120㎡电视新闻高清直播演播室，该演播室采用在线包装系统和背景在线控制系统，采用了艾迪普在线包装和大屏控制系统的组建，演播室采用三菱67寸LED光源高分DLP数字拼接墙、13㎡LED显示屏、103寸58寸等离子屏、以及3*50寸三联屏等离子屏作为演播室直播背景。

此演播室为新闻类直播与录播，需要很强的互动性，因此在线包装系统根据栏目的需求进行了详细的包装和功能的转换，将在线包装系统分为前景包装和背景大屏的包装，前景包装系统由图文在线包装、字幕包装、短信互动组成，背景包装系统由图文在线包装、智能视景播出系统（iPlayer）、智能调度系统MediaLive系统组成，并且通过16*16的矩阵进行调度。

一.前景包装系统1.图文在线包装图文在线包装系统为主备两套互为备份，这两套系统接入主切换台，每套系统为两路视频信号的接入并通过视频矩阵对信号源进行相应的切换，一路音频的输出至音频调音台（如图1）。

2.字幕包装与短信互动字幕包装与短信互动系统为一个整体包装，它为了提供电视节目与观众的实时互动，提供了短信平台进行评论，由短信接收机进行收集最终发送给字幕机进行实时播出滚动互动信息。

前景在线图文包装系统主要为视频画面提供有效信息，提高辨识度，为观众提供最主要的信息资料，标题、图文信息、文字信息、人名身份、游飞信息、短信互动以及与前方记者进行卫星车和3G信号的连线等（如图2）。

二.背景包装系统背景墙最直接和最本质的功能是为节目提供有效的信息和视觉冲击，由一成不变的固定景片改为灵活调用的视频和图片。

调用视频和图片主要由大屏控制系统来完成。

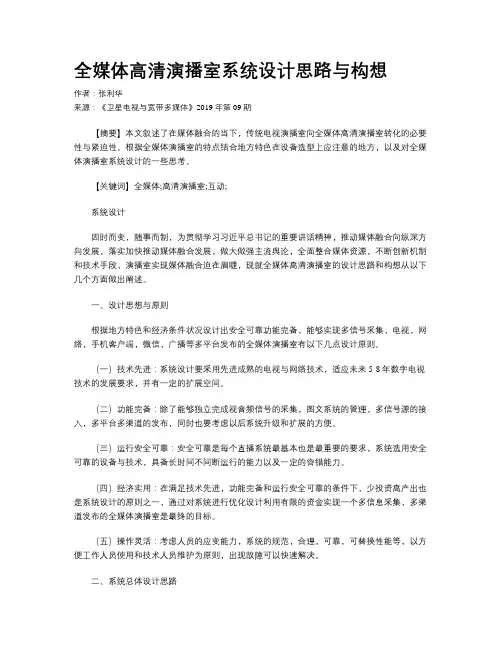

全媒体高清演播室系统设计思路与构想作者：张利华来源：《卫星电视与宽带多媒体》2019年第09期【摘要】本文叙述了在媒体融合的当下，传统电视演播室向全媒体高清演播室转化的必要性与紧迫性。

根据全媒体演播室的特点结合地方特色在设备选型上应注意的地方，以及对全媒体演播室系统设计的一些思考。

【关键词】全媒体;高清演播室;互动;系统设计因时而变，随事而制，为贯彻学习习近平总书记的重要讲话精神，推动媒体融合向纵深方向发展，落实加快推动媒体融合发展，做大做强主流舆论，全面整合媒体资源，不断创新机制和技术手段，演播室实现媒体融合迫在眉睫，现就全媒体高清演播室的设计思路和构想从以下几个方面做出阐述。

一、设计思想与原则根据地方特色和经济条件状况设计出安全可靠功能完备，能够实现多信号采集，电视，网络，手机客户端，微信，广播等多平台发布的全媒体演播室有以下几点设计原则。

（一）技术先进：系统设计要采用先进成熟的电视与网络技术，适应未来5-8年数字电视技术的发展要求，并有一定的扩展空间。

（二）功能完备：除了能够独立完成视音频信号的采集，图文系统的管理，多信号源的接入，多平台多渠道的发布，同时也要考虑以后系统升级和扩展的方便。

（三）运行安全可靠：安全可靠是每个直播系统最基本也是最重要的要求，系统选用安全可靠的设备与技术，具备长时间不间断运行的能力以及一定的容错能力。

（四）经济实用：在满足技术先进，功能完备和运行安全可靠的条件下，少投资高产出也是系统设计的原则之一，通过对系统进行优化设计利用有限的资金实现一个多信息采集，多渠道发布的全媒体演播室是最终的目标。

（五）操作灵活：考虑人员的应变能力，系统的规范，合理，可靠，可替换性能等，以方便工作人员使用和技术人员维护为原则，出现故障可以快速解决。

二、系统总体设计思路（一）导播控制系统导播控制系统是演播室的核心系统，通常由视音频系统，导播切换台及周边设备组成。

由于媒体融合概念的提出，外来输入信号的引入，要求切换系统要有足够多的输入路数，同时在信息传播速度惊人的当下，直播节目应该是常态化，所以考虑到播出安全还应该考虑一主一备切换模式。

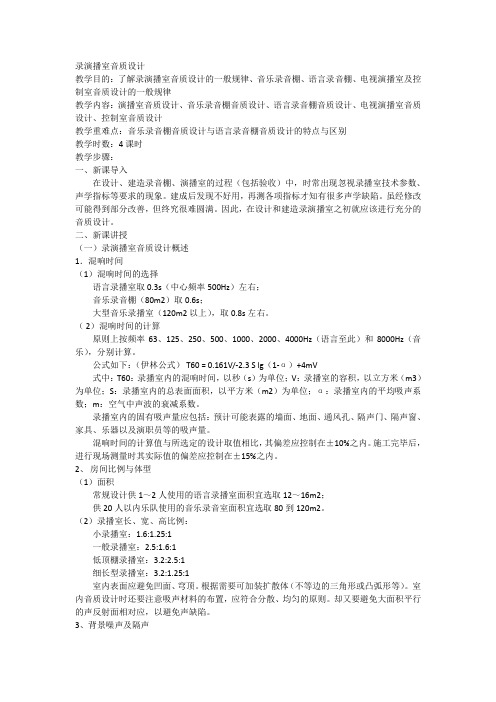

录演播室音质设计教学目的：了解录演播室音质设计的一般规律、音乐录音棚、语言录音棚、电视演播室及控制室音质设计的一般规律教学内容：演播室音质设计、音乐录音棚音质设计、语言录音棚音质设计、电视演播室音质设计、控制室音质设计教学重难点：音乐录音棚音质设计与语言录音棚音质设计的特点与区别教学时数：4课时教学步骤：一、新课导入在设计、建造录音棚、演播室的过程（包括验收）中，时常出现忽视录播室技术参数、声学指标等要求的现象。

建成后发现不好用，再测各项指标才知有很多声学缺陷。

虽经修改可能得到部分改善，但终究很难圆满。

因此，在设计和建造录演播室之初就应该进行充分的音质设计。

二、新课讲授（一）录演播室音质设计概述1．混响时间（1）混响时间的选择语言录播室取0.3s（中心频率500Hz）左右；音乐录音棚（80m2）取0.6s；大型音乐录播室（120m2以上），取0.8s左右。

（ 2）混响时间的计算原则上按频率63、125、250、500、1000、2000、4000Hz（语言至此）和8000Hz（音乐），分别计算。

公式如下：（伊林公式） T60 = 0.161V/-2.3 S lg（1-α）+4mV式中：T60：录播室内的混响时间，以秒（s）为单位；V：录播室的容积，以立方米（m3）为单位；S：录播室内的总表面面积，以平方米（m2）为单位；α：录播室内的平均吸声系数；m：空气中声波的衰减系数。

录播室内的固有吸声量应包括：预计可能表露的墙面、地面、通风孔、隔声门、隔声窗、家具、乐器以及演职员等的吸声量。

混响时间的计算值与所选定的设计取值相比，其偏差应控制在±10%之内。

施工完毕后，进行现场测量时其实际值的偏差应控制在±15%之内。

2、房间比例与体型（1）面积常规设计供1～2人使用的语言录播室面积宜选取12～16m2；供20人以内乐队使用的音乐录音室面积宜选取80到120m2。

（2）录播室长、宽、高比例：小录播室：1.6:1.25:1一般录播室：2.5:1.6:1低顶棚录播室：3.2:2.5:1细长型录播室：3.2:1.25:1室内表面应避免凹面、穹顶。

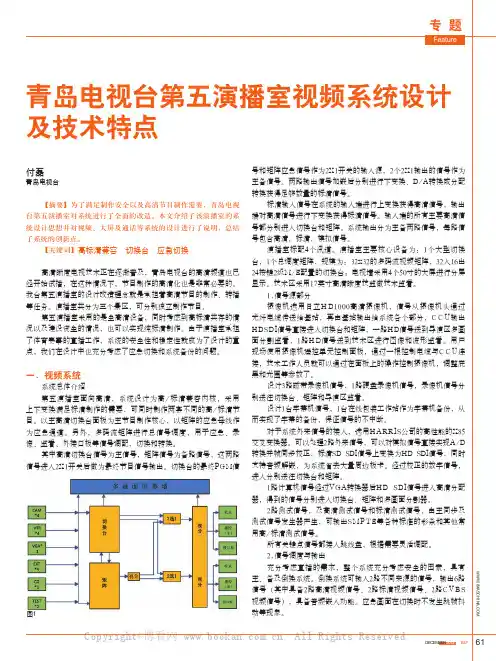

青岛电视台新闻高清演播室视频系统与应急技术方案的设计及应用Design and application of news HD Studio Video System and emergency of Qingdao TV station青岛电视台韩涛张耀东马晓瑛【摘要】以青岛电视台新闻高清演播室为例，介绍了新闻演播室视频系统设计的思路，分析了该演播室视频系统的应急技术方案，并就工作中出现的问题给出相应的解决方案，包括演播室系统中主要设备的故障如何判断，有什么具体的应对措施，从而提高了应急处理能力。

【关键字】新闻高清演播室视频系统应急视频系统是演播室系统的重要组成部分，也是最庞大，最复杂的部分。

视频系统的故障往往也没有那么直观，经常会出现牵一发而动全身的影响，因此系统设计的是否合理，特别是在突发情况下，故障处置是否及时准确，是考量技术人员工作能力与应急处置水平的重要指标。

青岛电视台新闻高清演播室于2013年6月建成并投入使用，该演播室是全高清、数字化、多媒体交互演播室，总面积约200m2，其中演播厅约130 m2,导控室70 m2。

如（图一）。

目前承担着青岛电视台的名牌新闻栏目《今日》、《今晚》、《青岛新闻》等每天3小时的直播以及多种访谈类节目的录播任务，整个演播室的视频系统庞大，信号源众多，外来信号复杂，多路3D前景、背景包装，DLP、LED等多种显示终端，这些都给系统的搭建与应急方案的实施提出了更高的要求。

如（图二）（图一）新闻高清演播室全景（图二）导控室全景一、信号源（一）信号源的设计该演播室为多媒体交互演播室，其定位不仅仅局限在新闻播报的层面，更要进行一系列互动式访谈、特别节目的录制，因此要保证有足够的信号源和通路，还要考虑系统的可扩展性。

系统中信号源进行了以下配置1、摄像机固定机位摄像机三台，摇臂摄像机一台，预留一路滑轨摄像机通路。

2、城市眼分别在青岛奥帆中心、栈桥等标志性景观架设高清室外摄像机，用以提供实时青岛城市风光，通过光纤回传至演播室，通过遥控面板控制其运动和参数调整。

图1
图2
从2选1出来的信号再分别进入高清视分、下变换器、D/A转换器、标清数字视分。

得到的的信号有主备H D、S D和模拟信号，被送到音频、技术区、内外接口板和返送回矩阵输入端。

系统的4路AUX信号由切换台调往矩阵后输出，经过下变换板后得到标清数字和模拟信号可供现场大屏幕信号使用。

送给摄像机基站的返送信号有两部分组成，1路切换台输出，1路由矩阵输出，均经过视频分配后形成主备两路返送信号，使在应急情况下摄像师也可以看到返送信号。

系统中所有录像机记录信号都由矩阵输出，这样可以根据需要灵活记录所需要系统中的所有信号。

导演区监看、技术监视器所监。

青岛电视台高清演播室背景大屏幕与灯光的融合作者：段孝讯殷茂森郭嘉来源：《演艺科技》2015年第07期【摘要】介绍青岛电视台高清演播室背景大屏幕及灯光系统组成，分析如何实现背景大屏幕与灯光之间的融合。

【关键词】演播室；大屏幕；灯光设计；色温文章编号： 10.3969/j.issn.1674-8239.2015.07.002目前，各电视台演播室，对DLP、LED等各类背景大屏幕的使用已经很普遍，如何处理好背景大屏幕与灯光的关系，是灯光设计师面临的新课题。

青岛电视台140 m2高清演播室（以下简称该演播室）现承担《今日城市眼》、《今日》、《青岛新闻》、《今日深度》和《今晚》等多档直播和录播节目的制播任务。

本文介绍该演播室背景大屏幕及灯光系统的组成，并以《今日深度》和《今日城市眼》栏目为例，分析在灯光设计中如何实现与背景大屏幕的融合统一。

1 背景大屏幕概述该演播室采用三菱67英寸LED光源高分DLP数字拼接墙（4×2）、13 m2（7.68×1.68）LED显示屏、松下103英寸等离子屏作为演播室背景。

DLP数字拼接墙提供了锐利、流畅的画面，具有5 600 K图像色温、12 000：1的对比度、1 920×1 080的高分辨率、DLP拼接屏画面一致性好，稳定性很高。

LED采用P4显示屏，分辨率为1 920×420。

采用艾迪普在线包装背景系统，由超高分辨率大屏幕显示包装系统（3DM 4K）、智能视景播出系统（iPlayer）和智能调度系统（MediaLive）组成。

16×16的DVI矩阵进行输入信号总调度，6×12 DVI拼接处理器对输入信号进行调度，并进行拼接处理然后送入DLP数字拼接墙主路。

系统采用光纤传输到演播室内。

16×16 DVI数字矩阵是整个系统的核心，输入输出如表1所示，确定了每个屏幕的显示内容。

除主路信号外，还有备路系统，此处从略。

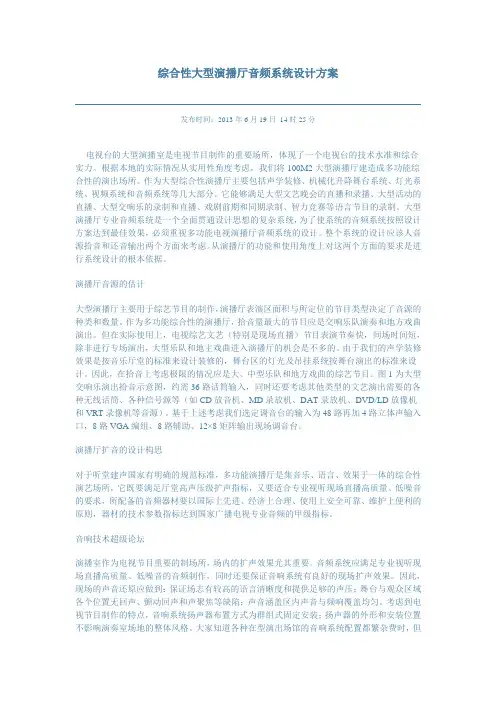

电视演播室及音频系统设计概要电视演播室的音频系统设计概要一. 引言电视演播室是集音乐、语言、效果于一体的综合性演艺场所，承担制作各类综艺节目、文艺演出、电视竞赛等现场直播和录制任务。

作为电视节目制作场所中的一个重要组成部分，音频子系统设计的好坏将直接影响节目质量的优劣。

与厅堂扩声、录音棚等其它音频系统相比，电视演播室的音频系统脉络复杂，可靠性、安全性以及声音质量的要求都比较高。

它既要满足厅堂高声压级的扩声指标，又要符合专业视听现场直播高质量、低噪音的要求。

此外，还应结合电视演播室的实际情况，从而设计出达到国家广播电视专业音频甲级技术指标的高性能音频系统。

二. 电视演播室音频系统的声学特性要求混响时间是评价厅堂音质标准好坏的重要参数，也是电视演播室最重要的建声技术指标。

电视演播室的混响时间长，声音混浊不清，没有层次感；反之，混响时间过短，声音则显得干瘪难听。

通常电视演播室内自然混响时间一般应控制在1秒以内，以保证语言的清晰度。

随着数字音频技术的应用，可利用数字混响器，根据不同节目内容选择最佳的混响时间和效果。

电视演播室音频系统应达到电视演播室音响技术指标的标准，做到音色清晰，音质优美，保证场所有较高的语言清晰度，并能长时间提供足够的声压。

过小的声场强度，将达不到使用要求，而过大的声场强度又会造成不必要的高投资成本。

通常情况下，声强要满足电视演播室要求(观众区92dB左右，舞台区83dB左右)，声音覆盖服务区内，声音与频响覆盖均匀。

音频系统的使用功能除能满足音乐扩声的要求外，还要满足语言扩声的要求。

对于语言声的主观评价主要是清晰度，它在一定程序上综合了厅堂的响度、混响时间、声场分布、反射声分布和方向性扩散等客观物理参量在听觉上的反映。

在电视演播室使用中应保证无声驻波、无啸叫，拾音效果良好，无干扰，场地各个位置无明显回音、颤动回声和声聚焦等音质缺陷。

此外，整套系统的设备在正常使用中各种噪声指标还应小于规定限值。

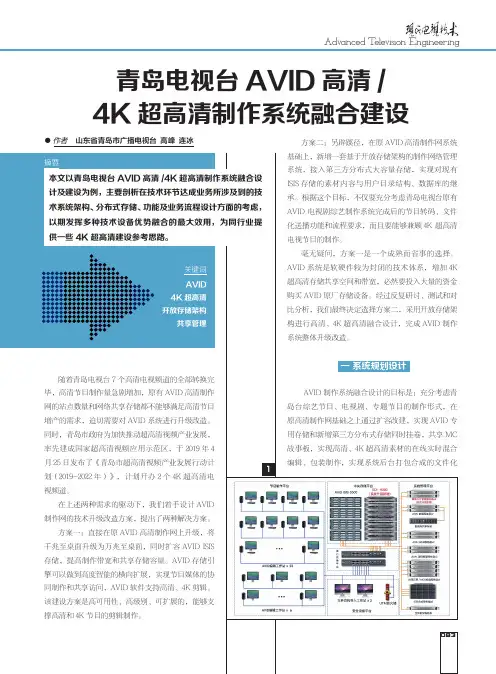

10834组AVID ISIS新增四组高性能第三方分布式存储，双万兆端口分别接入主、备交换机，以NFS方式进行挂载，完成网络共享存储空间扩容；新增媒系统用户管理、数据库信息，同时根据频道业务需求，定制开发节目制作流程服务软件，作为第三方存储系统与AVID 专用存储之间的数据桥梁，实现媒体文件之间的共享和传输，系统层面的数据库继承、用户计费等22台MAC平共享、素材存放方式上采用松耦合和多路径存储的方式使得节目制作可以在AVID单机和制作网之间无缝切换。

如图2所示，媒体立方服务器和第三方分布式存储设备接入到AVID制作网的万兆交换机上，实现网络存储的共享管理和访问。

安装在AVID非线性编辑工作站上的媒体立方管理客户端，负责素材和序列的流程协作和共享，同时存储客户端和AVID Bin共享客户端给单机提供网络共享。

系统可以基于任意第三方分布式存储设备进行组网，无需使用AVID专用存储设备，能够完成2数据不丢失。

3. 良好的扩展性、多业务性随着高清、4K超高清业务的不断增加，AVID 制作系统在存储空间扩容上具备更好的可扩展性与可管理性，能够根据业务需要随时在线扩展存储空间，在必要时无缝升级到高端的产品而不需要复杂的数据迁移。

AVID一直以来从软件至存储硬件都自成一体，是一个封闭体系。

这次项目建设从底层协议上着手，定制开发了新管理方式及编播流程软件，实现MAC 平台下使用AVID MC软件挂载第三方存储进行编辑2. AVID 4K超高清编辑制作实时三层使用AVID MC剪辑软件分别编辑4K超高清XAVC和ProRes422HQ格式的素材，码率为500Mb。

用画中画方式堆放至4轨视频时，时间线播放出现卡顿，实时网络读取速度为286MB、246MB。

3. FCPX 4K超高清编辑制作实时六层使用FCPX混编上述两种编码的素材，用画中画方式堆放至7轨视频时，时间线播放出现卡顿，实时网络读取速度为249MB。

4。

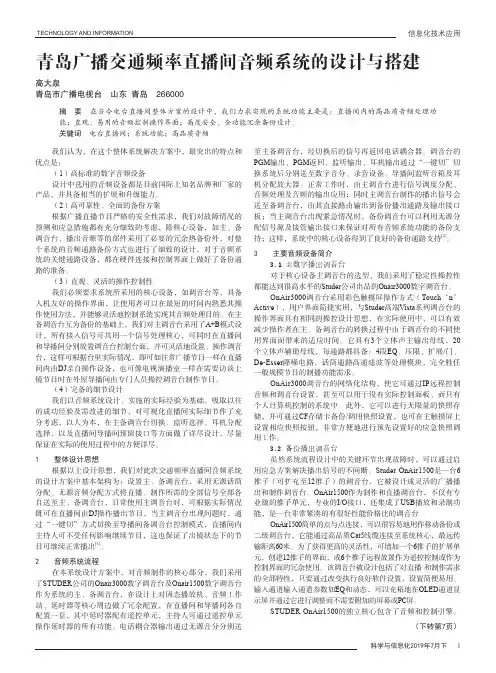

青岛广播交通频率直播间音频系统的设计与搭建高大泉青岛市广播电视台 山东 青岛 266000摘 要 在当今电台直播间整体方案的设计中，我们力求实现的系统功能主要是：直播间内的高品质音频处理功能；直观、易用的音频控制操作界面；高度安全、全功能冗余备份设计。

关键词 电台直播间；系统功能；高品质音频我们认为，在这个整体系统解决方案中，最突出的特点和优点是：（1）高标准的数字音频设备设计中选用的音频设备都是目前国际上知名品牌和厂家的产品，并具备相当的扩展和升级能力。

（2）高可靠性、全面的备份方案根据广播直播节目严格的安全性需求，我们对故障情况的预测和应急措施都有充分细致的考虑，除核心设备，如主、备调音台、播出音源等的部件采用了必要的冗余热备份外，对整个系统的音频通路备份方式也进行了细致的设计，对于音频系统的关键通路设备，都在硬件连接和控制界面上做好了备份通路的准备。

（3）直观、灵活的操作控制性我们必须要求系统所采用的核心设备，如调音台等，具备人机友好的操作界面，让使用者可以在最短的时间内熟悉其操作使用方法，并能够灵活地控制系统实现其音频处理目的。

在主备调音台互为备份的基础上，我们对主调音台采用了A+B模式设计，所有接入信号可共用一个信号处理核心，可同时在直播间和导播间分别放置调音台控制台面，并可灵活地设置、操作调音台，这样可根据台里实际情况，即可如往常广播节目一样在直播间内由DJ亲自操作设备，也可像电视演播室一样在需要访谈上镜节目时在外屋导播间由专门人员操控调音台制作节目。

（4）完备的细节设计我们以音频系统设计、实施的实际经验为基础，吸取以往的成功经验及需改进的细节，对可视化直播间实际细节作了充分考虑，以人为本，在主备调音台切换、监听选择、耳机分配选择，以及直播间导播间预留接口等方面做了详尽设计，尽量保证在实际的使用过程中的方便详尽。

1 整体设计思想根据以上设计思想，我们对此次交通频率直播间音频系统的设计方案中基本架构为：设置主、备调音台，采用无源话筒分配、无源音频分配方式将直播、制作所需的全部信号全部各自送至主、备调音台，日常使用主调音台时，可根据实际情况既可在直播间由DJ操作播出节目，当主调音台出现问题时，通过“一键切”方式切换至导播间备调音台控制模式，直播间内主持人可不受任何影响继续节目，这也保证了出镜状态下的节目可继续正常播出[1]。
