大型演播室系统设计

中心技术r’ystemTCchnol i〇gy纔麵默輸勘□浙江广播电视集团 林#涛广电技术的发展日新月异，数字化、高清化已经成为广电技术发展趋势。

本文介绍了浙江广电集团20平米高清演播室的总体设计，对视频、音频、通话、Tilly、同步、监看、时钟等系统的技术设备和特点进行了分析。

关键词音视频系统Kahuna高清切换台 YAHAMA DM2000浙江广电集团制作楼250平米演播室承担着集团几个地面频道的新闻直播和大型访谈类节目的制作，演播室于2014年初完工并马上投入使用。

按照新闻直播标准设计，同时又能满足高、标清的节目同时制作和播出的技术需求。

笔者参加前期的设计和施工全过程，并参与后期演播室节目的多次直播和录制，总体感觉系统配置功能齐全，性能稳定，技术指标高、操作方便。

二视频系统250平米演播室改造后用的是Kahuna Flare 2M/E高清切换台，2M/E控制面板，带源名显示及特技控制模块，24路直切键，双电源，2块1R U多母线A U X控制面板，40个直切键。

视频矩阵主机是H arris公司比较成熟的PlatinumMX矩阵主机，双电源；64x56规模，配置冗佘热备份交叉点板[1]。

其他主要视频信号源包括6讯道松下高清摄像机、4路外来高标清信号（带帧同步功能，HD/SD-SDI及模拟复合信号；其中2路配有的多种信号格式的转换设备，支持HDMI、DVI、分量、复合及音频信号转换）、2路VGA/D V I转换器、2套新奥特A10字幕机和演播室视频互动系统等，并配有E V S用于直播信号上载（创建PLAYLIST)和信号硬盘存储使用，4台Sony蓝光机2放2录，解决了频道高标清参差不齐的需求，以及为满足系统要求必须配备的周边设备、信号监视监听设备、同步发生器等。

视频系统连接如图1所示。

一系统总体介绍演播室系统由切换台、调度矩阵、调音台、摄像机和录像机等设备构成主框架，所有信号源的音视频信号分别进入切换台和调音台，由切换台完成对视频信号源的切换和字幕叠加等包装处理并输出视频信号。

中央广播电视总台复兴路办公区800平米演播室4K 系统于2019年1月18日正式投入使用。

该系统为4K/HDR 制播环境，采用IP 架构，4K 信号采用NMI 协议进行传输。

本文从整个视频系统构架及各个子系统的功能组成、配置等方面，对中央广播电视总台800平米演播室4K 视频系统进行了介绍。

4K IP 系统 数据交互（交换机） 高动态（HDR ）SDN 管理控制中央广播电视总台于2018年10月1日开播首个4K 超高清电视频道（CCTV-4K ）以来，更高清晰度、更宽色域、更高动态范围的视频和环绕声音频为观众带来了超凡的视听体验。

作为总台第一批超高清直播演播室系统，复兴路办公区800平米演播室4K 超高清系统于2019年1月18日正式投入使用，承担台内大、中型综艺节目的4K HDR 录制和直播任务。

本文从整个视频系统架构及各个子系统的功能组成作一个简单介绍。

一 系统设计目标 1. 全4K HDR 制播环境建成后的800平米演播室视频系统支持4K/HDR 制作和直播，遵循中央广播电视总台、国家广播电视总局制定的4K HDR 演播室制作相关标准和规范。

系统采用的4K 信号格式为：分辨率3840×2160，帧率50P ，支持BT.2020个视频系统如信号源、信号输出以及系统内信号传输均采用4K 信号格式。

2. IP 架构4K 信号的数据量是高清信号的4倍，大数据量的增长对信号的传输、交互及调度提出了新的挑战。

采用IP 架构，利用IP 技术将视、音频信号通过IP 协议封装后在以太网上进行传输（SDI Over IP ），不仅利用交换机网络高效地传输大数据量信号，同时使系统布线变得简洁，扩展性强。

3. 高可靠性和稳定性一个直播系统应该架构清晰，设计合理，采用先进、可靠、成熟的设备确保系统功能完善，稳定运行，同时，具备冗余备份能力和简单有效的应急处理机制。

二 系统架构概述800平米演播室视频系统为4K （3840×2160/50P ）超高清IP 系统，采用COTS 交换机+IP 切换台为核心的系统构架，并符合SMPTE 2022-7 IP 信号的冗余机制和无缝倒1. 视频系统本系统包括了摄像机、切换台、数据汇聚核心、录制播放服务器、字幕在线包装等一系列核心设备。

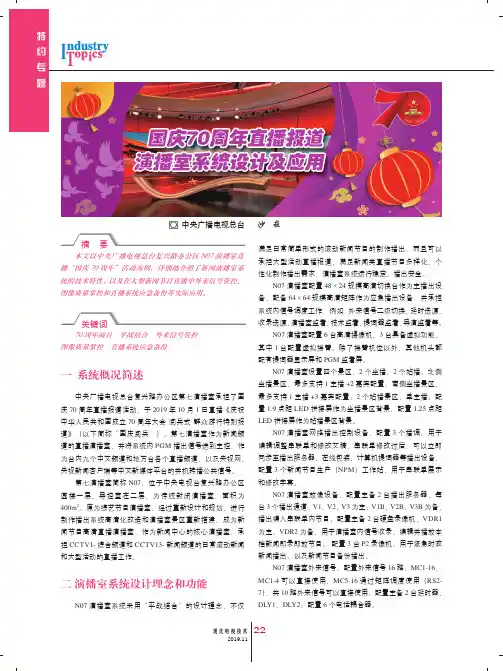

本文以中央广播电视总台复兴路办公区N07演播室直播“国庆70周年”活动为例，详细地介绍了新闻演播室系统的技术特性，以及在大型新闻节目直播中外来信号管控、图像质量掌控和直播系统应急备份等实际应用。

70周年阅兵 平战结合 外来信号管控 图像质量掌控 直播系统应急备份沙 崧一 系统概况简述中央广播电视总台复兴路办公区第七演播室承担了国庆70周年直播报道活动，于2019年10月1日直播《庆祝中华人民共和国成立70周年大会 阅兵式 群众游行特别报道》（以下简称“国庆阅兵”）。

第七演播室作为新闻频道的直播演播室，并将系统内PGM 播出信号送到主控，作为台内九个中文频道和地方台各个直播频道，以及央视网、央视新闻客户端等中文新媒体平台的并机转播公共信号。

第七演播室简称N07，位于中央电视台复兴路办公区圆楼一层，导控室在二层，为传统封闭演播室，面积为400m 2。

原为综艺节目演播室，经过重新设计和规划，进行制作播出系统高清化改造和演播室景区重新搭建，成为新闻节目高清直播演播室，作为新闻中心的核心演播室，承担CCTV1-综合频道和CCTV13-新闻频道的日常滚动新闻和大型活动的直播工作。

二 演播室系统设计理念和功能N07演播室系统采用“平战结合”的设计理念，不仅承担大型活动直播报道，满足新闻类直播节目多样化、个性化制作播出需求，演播室系统运行稳定、播出安全。

N07演播室配置48×24规模高清切换台作为主播出设备，配备64×64规模高清矩阵作为应急播出设备，并承担N07演播室配置6台高清摄像机，3台具备虚拟功能，其中1台配置虚拟摇臂。

除了摇臂机位以外，其他机头都配有提词器显示屏和PGM 监看屏。

N07演播室设置四个景区，2个坐播，2个站播。

北侧坐播景区，最多支持1主播+2嘉宾配置；南侧坐播景区，最多支持1主播+3嘉宾配置；2个站播景区，单主播。

配置1.9点距LED 拼接屏作为坐播景区背景，配置1.25点距LED 拼接屏作为站播景区背景。

演播室装修设计方案一、空间规划1、主播区主播区是演播室的核心区域，应位于空间的中心位置，以便摄像机能够全方位捕捉主持人或嘉宾的动作和表情。

其面积大小应根据节目类型和参与人数来确定，一般不少于 20 平方米。

主播区的背景设计要简洁大方，可采用可更换的背景幕布或电子显示屏，以适应不同节目的风格和主题。

2、嘉宾区如果节目需要邀请嘉宾参与，应在主播区附近设置嘉宾区。

嘉宾区的座位数量和布局要根据节目需求进行安排，确保嘉宾与主持人之间有良好的互动交流空间。

3、摄像区摄像区应分布在演播室的四周，以保证能够从不同角度拍摄到主播区和嘉宾区的画面。

同时，要为摄像师预留足够的操作空间，并确保摄像设备的布线整齐、安全。

4、导播区导播区通常位于演播室的一侧，是节目录制和直播的指挥中心。

这里要配备先进的导播设备和控制台，以及舒适的工作座椅，方便导播人员对节目进行实时监控和调度。

5、音频区音频区应靠近主播区，以减少音频信号传输的损耗。

这里要安装专业的音频设备，如麦克风、调音台等，并做好隔音处理，以保证录制的声音清晰、纯净。

6、灯光区灯光区通常设置在演播室的顶部和四周，用于安装各种灯光设备。

合理的灯光布局能够营造出良好的光影效果，提升节目的视觉品质。

7、化妆区和更衣室为了方便主持人和嘉宾在录制前进行化妆和换装，应在演播室附近设置专门的化妆区和更衣室，内部要配备齐全的化妆用品和镜子。

二、声学设计1、隔音处理演播室的隔音效果直接影响到节目录制的质量。

首先，要对墙体、天花板和地面进行隔音处理，可采用隔音棉、隔音板等材料。

门窗也要采用隔音性能良好的产品，确保外界的声音不会传入演播室，同时演播室内的声音也不会对外界造成干扰。

2、吸音处理为了避免声音在演播室内产生回声和混响，要在墙壁和天花板上安装吸音材料，如吸音板、吸音棉等。

地面可铺设地毯，也能起到一定的吸音作用。

3、声学均衡通过合理的声学设计，使演播室内的声音频率分布均匀，保证声音的清晰度和可懂度。

演播厅系统方案一、引言演播厅是一个用于举办各类演出、表演和会议的场所。

为了提高演播厅的功能和效率，我们需要设计一个完善的演播厅系统方案。

本文将详细介绍演播厅系统的需求和设计方案，以及各个模块的功能和技术要求。

二、系统需求1. 视频播放和投影功能：演播厅系统应支持高清视频播放和投影功能，能够满足各类演出和会议的需求。

2. 音频系统：系统应具备高质量的音频输出能力，能够提供清晰、均衡的音效效果。

3. 灯光控制系统：系统应支持对演播厅内的灯光进行精确控制，以满足不同演出和表演的需求。

4. 舞台机械控制：系统应支持对舞台机械设备（如幕布、舞台升降等）进行远程控制，以提高演出效果和操作效率。

5. 会议系统：系统应支持会议功能，包括会议音频、视频、投影和控制等，以满足会议活动的需求。

6. 安全监控系统：系统应具备安全监控功能，包括对演播厅内部和周边环境的监控和报警功能，以确保演播厅的安全。

三、系统设计方案1. 硬件设备：a. 视频设备：选择高清视频播放器和投影仪，支持多种视频格式和分辨率。

b. 音频设备：选择高质量的音频输出设备，包括调音台、功放器和音箱等。

c. 灯光设备：选择可调光的LED灯光设备，支持多种灯光效果和控制方式。

d. 舞台机械设备：选择可编程的舞台机械设备，支持远程控制和预设动作。

e. 会议设备：选择高清视频会议设备和会议音频设备，支持多方通话和远程控制。

f. 安全监控设备：选择高清摄像头和报警设备，支持远程监控和报警功能。

2. 软件系统：a. 视频播放和投影软件：选择功能强大、稳定可靠的视频播放和投影软件，支持多种格式和分辨率。

b. 音频处理软件：选择先进的音频处理软件，能够提供高质量的音效效果和音频调节功能。

c. 灯光控制软件：选择易于操作的灯光控制软件，支持多种灯光效果和预设场景。

d. 舞台机械控制软件：选择可编程的舞台机械控制软件，支持远程控制和预设动作。

e. 会议软件：选择稳定可靠的会议软件，支持高清视频、音频和投影功能，以及会议控制和管理。

浅谈大型演播厅灯光系统的设计【摘要】大型演播厅灯光系统在演播厅中起着至关重要的作用，它不仅能够提供合适的照明效果，还可以为演出和节目提供更好的氛围和视觉效果。

设计一个高效的灯光系统至关重要。

灯光系统设计的要素包括灯具选择、灯光布局和控制系统设计等。

设计时需要遵循一定的原则，如光线的合理利用和舞台氛围的营造。

具体步骤包括需求分析、预算确定和方案设计。

在设计过程中，常见问题包括灯光过亮或过暗、灯具损坏和控制系统故障等。

设计师需要具备解决问题的能力和创新思维。

大型演播厅灯光系统设计的重要性不言而喻，对于提升演出质量和观众体验至关重要。

展望未来，随着科技的不断发展，灯光系统设计将更加智能化和个性化，为演播厅带来更多可能性。

【关键词】大型演播厅、灯光系统设计、作用、重要性、要素、原则、步骤、常见问题、创新性、展望、重要性1. 引言1.1 大型演播厅灯光系统的作用大型演播厅灯光系统在演播厅的表现中起着至关重要的作用。

它不仅能够提供光线照射，烘托氛围，更能通过调节光线的亮度、色彩和方向等参数，来实现对演出或节目效果的精细调控。

灯光系统能够突出演员的表演，突显舞台上的重要物件，调整节目的情绪色彩，增加观众的观赏感受，提升整个演出的视觉效果。

灯光系统还能够在演播厅的布景、服装和化妆等其他方面起到配合的作用，帮助观众更好地理解和感受演出内容。

一个精心设计且操作得当的大型演播厅灯光系统，不仅可以提高演出质量，还可以加强演出的艺术感染力和观赏性，从而更好地满足观众的审美需求和文化消费水平。

1.2 大型演播厅灯光系统的重要性大型演播厅灯光系统的重要性体现在多个方面，首先是提升演播效果。

通过设计合理的灯光系统，可以有效突出演员的表演，营造出适合剧情氛围的灯光效果，增加观众的观赏体验。

灯光系统还可以提升演播厅的整体品质和形象。

精心设计的灯光系统可以使演播厅看起来更加现代化、高端化，增加吸引力和竞争力。

大型演播厅通常会承载重要的演出活动或节目录制，良好的灯光系统设计可以保证演出效果的稳定和质量的提升，确保演播活动顺利进行。

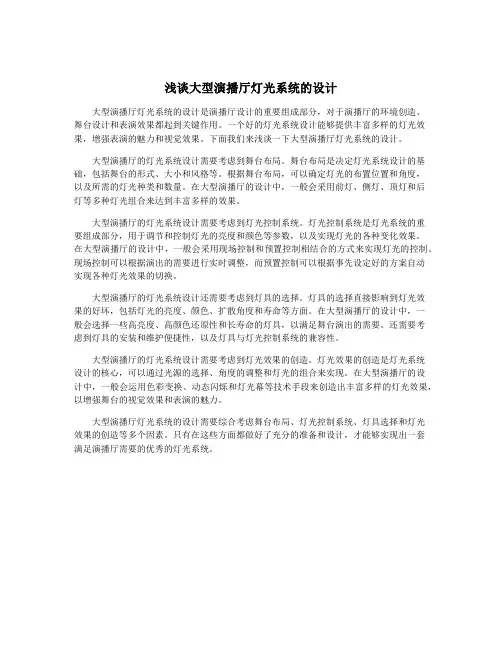

浅谈大型演播厅灯光系统的设计大型演播厅灯光系统的设计是演播厅设计的重要组成部分，对于演播厅的环境创造、舞台设计和表演效果都起到关键作用。

一个好的灯光系统设计能够提供丰富多样的灯光效果，增强表演的魅力和视觉效果。

下面我们来浅谈一下大型演播厅灯光系统的设计。

大型演播厅的灯光系统设计需要考虑到舞台布局。

舞台布局是决定灯光系统设计的基础，包括舞台的形式、大小和风格等。

根据舞台布局，可以确定灯光的布置位置和角度，以及所需的灯光种类和数量。

在大型演播厅的设计中，一般会采用前灯、侧灯、顶灯和后灯等多种灯光组合来达到丰富多样的效果。

大型演播厅的灯光系统设计需要考虑到灯光控制系统。

灯光控制系统是灯光系统的重要组成部分，用于调节和控制灯光的亮度和颜色等参数，以及实现灯光的各种变化效果。

在大型演播厅的设计中，一般会采用现场控制和预置控制相结合的方式来实现灯光的控制。

现场控制可以根据演出的需要进行实时调整，而预置控制可以根据事先设定好的方案自动实现各种灯光效果的切换。

大型演播厅的灯光系统设计还需要考虑到灯具的选择。

灯具的选择直接影响到灯光效果的好坏，包括灯光的亮度、颜色、扩散角度和寿命等方面。

在大型演播厅的设计中，一般会选择一些高亮度、高颜色还原性和长寿命的灯具，以满足舞台演出的需要。

还需要考虑到灯具的安装和维护便捷性，以及灯具与灯光控制系统的兼容性。

大型演播厅的灯光系统设计需要考虑到灯光效果的创造。

灯光效果的创造是灯光系统设计的核心，可以通过光源的选择、角度的调整和灯光的组合来实现。

在大型演播厅的设计中，一般会运用色彩变换、动态闪烁和灯光幕等技术手段来创造出丰富多样的灯光效果，以增强舞台的视觉效果和表演的魅力。

大型演播厅灯光系统的设计需要综合考虑舞台布局、灯光控制系统、灯具选择和灯光效果的创造等多个因素。

只有在这些方面都做好了充分的准备和设计，才能够实现出一套满足演播厅需要的优秀的灯光系统。

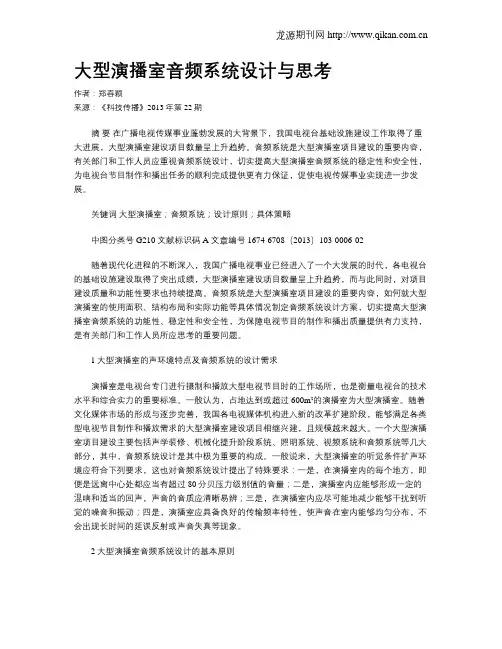

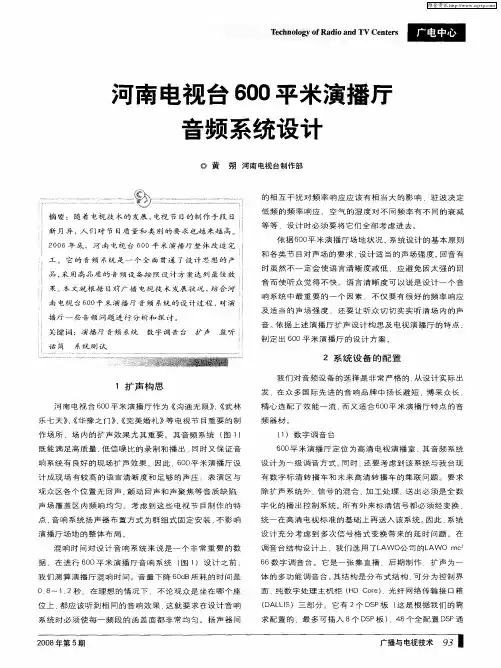

大型演播室音频系统设计与思考作者：郑春颖来源：《科技传播》2013年第22期摘要在广播电视传媒事业蓬勃发展的大背景下，我国电视台基础设施建设工作取得了重大进展，大型演播室建设项目数量呈上升趋势。

音频系统是大型演播室项目建设的重要内容，有关部门和工作人员应重视音频系统设计，切实提高大型演播室音频系统的稳定性和安全性，为电视台节目制作和播出任务的顺利完成提供更有力保证，促使电视传媒事业实现进一步发展。

关键词大型演播室；音频系统；设计原则；具体策略中图分类号G210 文献标识码A 文章编号 1674-6708（2013）103-0006-02随着现代化进程的不断深入，我国广播电视事业已经进入了一个大发展的时代，各电视台的基础设施建设取得了突出成绩，大型演播室建设项目数量呈上升趋势，而与此同时，对项目建设质量和功能性要求也持续提高。

音频系统是大型演播室项目建设的重要内容，如何就大型演播室的使用面积、结构布局和实际功能等具体情况制定音频系统设计方案，切实提高大型演播室音频系统的功能性、稳定性和安全性，为保障电视节目的制作和播出质量提供有力支持，是有关部门和工作人员所应思考的重要问题。

1大型演播室的声环境特点及音频系统的设计需求演播室是电视台专门进行摄制和播放大型电视节目时的工作场所，也是衡量电视台的技术水平和综合实力的重要标准。

一般认为，占地达到或超过600m²的演播室为大型演播室。

随着文化媒体市场的形成与逐步完善，我国各电视媒体机构进入新的改革扩建阶段，能够满足各类型电视节目制作和播放需求的大型演播室建设项目相继兴建，且规模越来越大。

一个大型演播室项目建设主要包括声学装修、机械化提升阶段系统、照明系统、视频系统和音频系统等几大部分，其中，音频系统设计是其中极为重要的构成。

一般说来，大型演播室的听觉条件扩声环境应符合下列要求，这也对音频系统设计提出了特殊要求：一是，在演播室内的每个地方，即便是远离中心处都应当有超过80分贝压力级别值的音量；二是，演播室内应能够形成一定的混响和适当的回声，声音的音质应清晰易辨；三是，在演播室内应尽可能地减少能够干扰到听觉的噪音和振动；四是，演播室应具备良好的传输频率特性，使声音在室内能够均匀分布，不会出现长时间的延误反射或声音失真等现象。

陕西广播电视台600平米高清演播室音频系统设计作者：郭艳虹来源：《科技传播》2014年第23期摘 ;要在高清技术不断发展的今天，高清改造越来越多的进入到各个电视台。

结合电视演播室的实际情况，从而设计出达到国家广播电视专业音频甲级技术指标的高性能的演播室是我们音频技术人员的职责。

本文从音频技术的角度出发，简要阐述了电视演播室音频系统的声学特性要求及设计原则，在此基础上，分析了电视演播室音频系统设计的特点，就陕西广播电视台600平米高清演播室的功能、音频系统设计作一梳理，为今后的高清技术应用积累更多的经验。

关键词高清;演播室;音频中图分类号G22 ; ; ; ; ; ; ;文献标识码 A ; ; ; ; ; ; 文章编号 1674-6708（2014）128-0136-020 引言随着我国高清电视事业的不断发展，逐步实现节目制作与播出的数字高清化是各个省级电视台近年来的头等大事，近几年我台在添置了高清转播车的基础上，各演播室也逐步进入了一个由标清到高清的改造进程。

2013年年底我台600平方米演播室的高清改造工程正式启动;此次改造分前期的演播室设备层改造部分和后期的音视频技术改造部分，在此我仅从技术角度，就此次改造对600平方米演播室如何定位？此演播室新的音频系统应具备哪些功能？如何实现这些功能？本文尝试就这些问题进行梳理。

1 600平方米演播室的定位和具备的功能该演播室位于广电中心的B区，是该区最大的演播室，可容纳200名观众，我台的经典节目《秦之声》、《都市女孩》以及台里的一些重大直播活动都是在这里举行，所以此次该演播室的定位依然是可完成综艺、访谈、晚会、发布会等大、中型节目的录制、直播。

同时还需考虑到与全台制作网互联互通的要求，最终达到演播室节目制作、后期编辑、成品节目入全台媒体资产管理系统，为陕西广播电视台高清播出打好基础。

为了各档节目能在演播室安全、顺利录制本演播室要达到以下要求。

1）高安全、高可靠。

4K超高清演播室的设计与应用吴挺毅(温州市广播电视传媒集团，浙江温州325000)0引言伴随着技术的开发与应用，4K超高清节目制播逐渐成为广播电视媒体发展的趋势。

《广播电视和网络视听“十四五”科技发展规划》提到，截至2023年底，全国广播、电视综合人口覆盖率达到99.38%和99.59%,全国直播卫星户户通用户1.47亿户，全国有线电视实际用户2.07亿户,全国已有高清(HighDefinition,HD)电视频道750个,4K超高清频道6个，全国有线电视高清用户超过1亿户［1］。

这组数据表明，我国在4K超高清节目制播方面尚处于初级阶段，在数量和范围等方面都存在一定的局限性。

鉴于4K超高清节目制播技术的逐步成熟，广播电视媒体尤其是地方广播电视媒体开展4K超高清节目直播实践，已然成为趋势和要求。

正因如此，规划中明确了到“十四五”末，全国地市级以上广播电视台基本实现高清播出，省级以上广播电视台基本具备超高清制播能力的目标。

对于地方广播电视媒体而言，4K超高清节目制播的重点和难点在于4K超高清演播室的设计与应用。

解决了超高清演播室建设的问题，就相当于完成了节目制播的关键性任务。

14K超高清演播室的设计方案4K超高清演播室是在通盘考虑电视节目制作流程的基础上，将各个环节流程划分为若干个有机组成单元，并在各单元系统的核心设备切换台设置足够多的输入输出路数，预留功能完备的接口板，便于后期的升级、扩展和级联使用。

在演播室系统的整体设计上，遵循简单易懂、方便灵活、易于操作的原则。

总体来看，4K超高清演播室主要由视频制作系统、视频制作支持系统以及其他周边系统三个单元构成⑵。

1.1视频制作系统视频制作系统是4K超高清电视节目制作的关键系统，主要由摄像系统、信号切换与调度系统、大屏互动展示系统、超高清非编系统以及收录系统等五个部分组成。

1.1.1摄像系统摄像系统包括摄像机及控制单元、镜头、支撑系统等摄像类部件和系统，是电视节目要素获取的主要依托。

四川广播电视台演播室灯光系统设计方案为了给广大的电视观众提供精美的电视屏幕画面，对电视节目制作质量上提出了更高的要求。

电视节目录制不但要有一流的数字化摄录编设备，还需要有一流的演播室灯光设备作为基础。

为此，四川广播电视台新建了彩电中心。

彩电中心共有17个演播室，其中最大的演播室为1500平方米，在建设1500平方米演播室灯光系统上主要考虑了以下几方面。

一．灯光系统技术方案阐述演播室灯光系统主要由：灯栅层、吊挂系统、控制系统、幕布及幕布提升系统、调光系统、配电系统、灯具配置、信号及网络控制系统等部分组成。

1. 灯栅层演播室的灯栅层又称设备层，主要是用来安装吊杆的提升电机，变频柜，承重点（吊点）主要用来提升临时性灯架或景物，每个吊点的设计荷载为3吨。

电缆桥架、信号桥架均辅设在设备层上，所有的金属构件均有可靠接地，阻抗小于4欧姆。

设备层采用可透视钢板网敷设，灯光人员、舞美人员可透过钢板网直接观察到演播室地面的情况。

方便舞美人员在设备层上吊挂景，钢丝蝇可从钢板网的空隙中直接穿出固定影片，避免景物、吊杆、灯具之间相互碰撞，保证灯具动作运行正常，灯光人员在设备层上的维修保养，提供安全、可靠的工作平台，2. 吊挂系统吊挂系统是演播室灯光系统的重要组成部分，它包括吊挂装置和吊挂控制系统。

演播室灯具吊挂装置的选配不仅要综合考虑演播室的功能、规模、布局、演区、照度、摄像机多角度多机位拍摄等因素，还要对拟选设备的质量、性能、功能、安全标准、故障率、维护保养以及厂家的生产能力、管理水平、售后服务等情况进行全面了解。

我台1500平方米演播室配置的灯具吊挂有：多功能水平复合吊杆、蝶型翻转吊架、垂直吊杆、单机吊点等组成吊挂的布光模式；吊杆选用铝合金型材杆体，配置双包络减速电机及收线筐，所有吊杆都能吊挂常规灯具、数字化动作灯具、电脑灯、其它灯具及效果器。

同时还考虑了音箱吊杆12根、监视器吊杆二根等，它们都能接受控制台和手持遥控器的信号进行升降控制。

演播厅系统方案范文一、概述现代演播厅是一种集音频、视频、灯光、舞美等技术于一体的综合性场所，主要用于演出、直播、录制、展示等活动。

为了满足不同场合的需求，演播厅系统应包括了全面的设备和技术支持。

本文将介绍一个综合性的演播厅系统方案。

二、硬件架构1.音频系统：音频系统应包括调音台、音箱、音频处理器、麦克风等设备。

调音台应具备多路输入、调节、混音、效果处理等功能，能够满足大型演出的需要。

音箱应根据演播厅的空间大小和音质要求选择合适的型号和数量，以达到良好的音效。

音频处理器能够对信号进行平衡、失真控制、降噪等处理，提高音质。

使用高品质的麦克风能够保证艺术家的声音输入清晰、准确。

2.视频系统：视频系统应包括摄像机、视频混合器、投影仪、屏幕等设备。

摄像机要选择画质清晰、画面稳定的型号，以便在直播和录制过程中获得高质量的画面。

视频混合器可以将多个摄像机的画面混合在一起，并进行切换、过渡等处理，达到视觉上的效果。

投影仪和屏幕用于在现场或其他地方播放演播厅的画面，应具备高亮度、高对比度和适宜的分辨率。

3.灯光系统：灯光系统应包括舞台照明、特殊灯光、光控台等设备。

舞台照明是演播厅演出非常重要的一部分，通过调整灯光的角度、色温和亮度，能够打造出不同的舞台效果。

特殊灯光如追光灯、发光幕、彩虹灯等可以增强舞台的视觉效果。

光控台用于对灯光进行控制和编程，能够实现灯光的自动化操作。

4.舞美系统：舞美系统包括舞台布景、道具、幕布等。

根据演播厅的需求，选取合适的舞台布景和道具可以提供丰富的视觉效果。

幕布的材质应具备良好的可视性和透光性，以便将演播厅的画面展示给观众。

三、软件支持1.录音录像软件：2.直播软件：3.灯光控制软件：灯光控制软件应配合光控台使用，能够对灯光进行精确的控制和编程。

软件应提供丰富的灯光效果和预设场景，并能够与其他设备进行联动，实现自动化的灯光控制。

4.演播软件：演播软件用于对演播厅的所有技术设备进行管理和控制。

演播厅系统方案引言概述：演播厅系统是指用于演播室内的音视频设备、灯光设备、控制系统等设备的集成方案。

一个完善的演播厅系统方案可以提高演播效果，提升工作效率，提供更好的用户体验。

本文将详细介绍一个完善的演播厅系统方案。

一、音视频设备1.1 音频设备：包括话筒、音响系统、混音器等设备。

在演播厅系统中，音频设备的选择应考虑声音清晰度、音频传输稳定性等因素。

1.2 视频设备：包括摄像头、投影仪、显示屏等设备。

在演播厅系统中，视频设备的选择应考虑画质清晰度、色采还原度等因素。

1.3 音视频设备集成：音视频设备需要通过集成系统进行连接和控制，确保各设备之间的协调工作。

二、灯光设备2.1 照明设备：包括吊灯、灯光控制器等设备。

在演播厅系统中，照明设备的选择应考虑亮度、色温调节、灯光效果等因素。

2.2 舞台设备：包括舞台灯、特效灯等设备。

在演播厅系统中，舞台设备的选择应考虑灯光效果、灯光变化速度等因素。

2.3 灯光设备集成：灯光设备需要通过集成系统进行连接和控制，确保灯光效果与音视频效果的协调。

三、控制系统3.1 中控设备：包括控制面板、控制软件等设备。

在演播厅系统中，中控设备的选择应考虑操作便捷性、功能完善性等因素。

3.2 控制协议：控制系统需要支持各种控制协议，确保各设备之间的通信顺畅。

3.3 远程控制：控制系统应支持远程控制功能，方便远程监控和操作。

四、网络连接4.1 网络设备：包括路由器、交换机等设备。

在演播厅系统中，网络设备的选择应考虑网络速度、稳定性等因素。

4.2 网络布线：网络布线需要考虑设备之间的连接关系，确保数据传输畅通。

4.3 网络安全：网络连接需要保障系统的安全性，防止数据泄露和网络攻击。

五、维护与管理5.1 设备维护：定期对音视频设备、灯光设备等进行维护保养，确保设备的正常运行。

5.2 系统更新：定期对控制系统、网络连接等进行更新升级，提升系统的性能和稳定性。

5.3 故障处理：建立故障处理机制，及时处理设备故障，保障演播效果和工作效率。

大屏系统的信号源是指为大屏提供展示信号的设备，该大屏系统的信号源包括：两台大屏包装服务器，切换台AUX信号，大屏播控电脑本机输出等。

其中两台大屏包装机器共提供六路信号（三路主、三路备信号）。

切换台提供四路AUX信号，其中两路AUX信号送给大屏，两路AUX信号送给大屏包装服务器使用，从而实现开窗现场连线，展示现场画面等功能。

大屏播控电脑提供备份信号用来应急显示。

大屏的信号调度系统包括大屏播控主机、大屏拼接器、发送卡、光纤收发器、光纤传输盒。

其中大屏播控主机用于远程控制大屏拼接器，同时可以播三 改造后的大屏系统在新闻节目中的使用效果大屏系统的作用主要是跟舞美设计、前景包装相结合，满足不同栏目风格的需要以及做好其节目内容的展示。

本文以目前在该新闻演播室制作的日播节目《今日+》为例，介绍该大屏系统的使用效果。

《今日+》是一档时长100分钟的大型新闻直播类节目。

节目的镜头分为双播机位，男主持人单播，女主持人单播，都是站播形式。

直播中主播通过双人播报和单人播报两种播报方式互相串联。

《今日+》节目开始首先是双播机位介绍今天节目的内容提要，如图3；然后男播板块以演播室西面大屏为背景，大屏上展示接下来新闻内容的关键图片，女播板块播报新闻以北面大屏为背景，如图4，视频连线时站在双播机位前，在中间弧形屏处开窗，展示前方连线对象；节目与观众互动时是男女双播机位，中间弧形大屏处展现观众评论内容。

四 LED大屏系统维护1. 系统维护LED显示屏使用时应该注意正常的加电、断电顺序，并做好日常维护，这样不仅能减少显示屏的故障率，还能延长其使用寿命。

（1）加电、断电顺序大屏系统的拼接器和发送卡不需要每次都断电，当给大屏加电时：先开机，后开屏，就是先开大屏播《今日+》开场板块《今日+》女播板块演播室大屏系统设计连接图22. LED 大屏系统常见问题及处理办法‍L ED 大屏是由若干个零部件组成，任意一块部件出现问题都会造成整块LED 大屏幕工作不正常，因此日常管理及操作人员能够简单排除LED 大屏幕故障非常有必要，表1总结了LED 大屏幕工作不正常时常见问题及处理方法。

矩阵背板结构及功能示意图10413. 矩阵服务器每台矩阵主机配备有主备两台矩阵服务器。

服务器均设计有主备网口，所以每台服务器分别连接到主备交换机可以起到互相备份作用，服务器通过交换机访问矩阵主机。

通常只有其中一台处于工作状态，另一台处于热备状态。

每台服务器背板都设有外设接口，如键盘、鼠标以及显示器DVI和VGA接口。

基于Web的GUI支持实时系统状态反馈，包括设备状态、面板状态等，通过外接KVM显示器可以实时观测到设备的运行情况。

两台服务器通过一根心跳线相4. 控制面板本次矩阵系统的搭建一共使用了两种类型面板，一种1RU功能型面板，面板具备高度自定义功能，另外一种2RU多功能XY面板，不仅集成了上述所有功能，更支持深层寻址路径的查找与转接以及分离路由，同时还支持更多设备的兼容和接入，例如二 系统设置及软件调试1. 矩阵服务器每一台矩阵主机连接有两台服务器分别为Main 矩阵内部结构示意图2CP-2232E矩阵选切面板53矩阵服务器6服务器软件设置界面0427所示。

当我们输入正确的网络地址以后，矩阵服务器就会识别到新接入的面板，然后我们就可以自定义需要在该面板上显示的信号源，只要是接入到矩阵主机的交叉点，都可以在面板进行呈现，GLOBAL NAME是原生系统名称，NAMESET NAME 是用户的自定义名称，我们针对不同工种，可以设计显示内容不同的矩阵面板，这样可以极大地提高工作效率，降低误操作风险。

具体设计界面如图10所示。

三 矩阵系统实际应用遇到的问题和解决方案矩阵系统的搭建以及后期试运行过程中，我们也遇到了很多问题，结合新闻演播室播出的实际需求，我们对系统进行了反复的调整与改进，下面分享其中几个比较经典的问题。

9矩阵系统模块图8信号源设置10044。

二十一世纪是信息化时代，信息化已成为一种必不可少必备条件。

此演播室系统的设计上，基本思想是实用、全面、经济。

考虑到场地毕竟与专业电视台不同，在场地、资金、用途等方面受一定限制。

因此，定格它为中低档的演播室演播室的设计以及设备的选型和配置方案必须能够满足单位日常电视节目制作、精品课程制作及直播等正常应用的需要。

具体可包括以下几点高清节目摄录、编辑、制作，高清资料存档，高清教学课件制作为高清晰网络课件等多媒体资源共享提供前期支持。

社内各场馆 ( 演播室、多功能厅等 ) 间信号的互联互通，能够实现灵活的信号调度。

对单位多年来积累了相当数量的多媒体资料，这些资料的格式复杂多样，保存困难、管理也比较混乱。

需要一套完整的后期管理系统来实现多媒体资料的数字化采集、编辑、存储、检索、刻录、网络发布。

以实现资料的资源共享及管理，需要的时候能够找得到，用的时候能够充分地把资源用好，发挥出其应有的作用。

单位的培训或者会议在需要时与其他单位进行交流互动。

结合单位现有的有线电视网络进行改造，排除 CT AV 系统的信号干扰，同时实现播出内容的强制接收。

充分利用有限的投资，在保证演播室先进性的前提下，选用性能价格比最好的设备。

以先进、成熟的视频技术进行合理搭配，支持数据、语音、视像等多媒体应用，用基于数字视频的技术替代传统的模拟视频的技术。

视频标准应遵循国际化标准，使用国内标准的pa l制式，演播室按照国际化标准建造应用最新的布线方法，根据现有的设备进行合理配套，使得新老设备均能正常使用，为了今后的发展事先预留出应用端口及软硬件的升级换代，提供开放性的解决方案。

选用高可靠的产品和技术，充分考虑系统在程序运行时的应变能力和容错能力，确保整个系统的安全与可靠。

选用质量、性能、价格、服务、优异的品牌。

选用符合国际发展潮流的国际标准的软硬件技术，设备选型考虑多用途。

不同的视频设备 ( 摄象机、录象机、切换台、非线性等 ) 以及原有设备必须提供良好的兼容互连手段。
