智能配电网通信组网技术的应用分析

配电网通信技术的应用分析摘要：为配合配电自动化业务需求，对配电网的通信技术要求越来越高，本文介绍了现有的配电网自动化的几种通信方式及应用对比分析，以适应配电自动化业务各种需求。

关键词：光纤通信；中低压载波；无线专网；无线公网配电自动化系统通信方式有很多种，但其主要分为有线通信方式与无线通信方式。

有线通信方式主要有：光纤通信、配电网载波等；无线通信方式有：GPRS、CDMA、LTE等。

有线通信方式具有较强的防干扰性和传输速度快的特点。

无线通信架设方便、易于扩展、价格也比较便宜。

按照建设方投资方式又可分为租用、自建及租建结合的通信方式。

自建通信方式主要是光缆通信、电力载波通信、电力无线专网等；租用方式最为广泛是采用中国移动和中国联通的GPRS（EDGE）、CDMA或4G公网，在没条件自建的情况下采用租用方式，也可以采用租建相结合的方式。

下面对配网通信可采用的几种主流成熟技术分布进行简要阐述。

1.光纤通信技术光纤通信技术主要特点是传输容量大、高速率、传输距离长、抗干扰性强、绝缘性能好等，是目前电力系统通信中广泛应用的通信方式，除此之外，光纤成本不断下降，经济效益越来越显著。

作为配电自动化通信网络，工业以太网和EPON是两种主流的通信技术，是配电自动化等的主要通信方式。

1.1光端机光纤通信环路可以链接多个通信节点，为了防止因光缆光端设备或光接头等因素引起的光纤环路通信故障而造成整个光纤通信系统通信中断，可以采用光纤双环路通信和具有双环自愈功能的光端机设备，以提高光纤通信环路的可靠性。

1.2商用以太网交换机商用光纤以太网方式是在充分调研的基础上，借鉴了以太网络的通信模式，结合配电网终端的现状与未来发展趋势所提出的一种站端通信方式。

以太网络技术的使用，使配电自动化系统在许多方面发生质的变化，可大大提高系统的信息交换速度，保障系统通信的高可靠性和高实时性。

主要表现在：通信速度大幅度提高；信息路由简单易行。

1.3工业以太网交换机针对目前国内配电自动化通信现状，尝试使用新型工业光纤以太网代替光纤收发器和光端机，组建真正意义上的光纤以太环网。

智能电网时代电力信息通信技术的应用温刚发布时间：2021-08-26T07:13:27.062Z 来源：《福光技术》2021年8期作者：温刚[导读] 在我国智能电网建设中，电力通信技术发挥着十分重要的作用，对于智能电网的发展有着巨大的影响。

乌兰察布电业局四子王输变电管理处内蒙古乌兰察布 012000摘要：在我国智能电网建设中，电力通信技术发挥着十分重要的作用，对于智能电网的发展有着巨大的影响。

因此，人们要对电力通信技术进行深入研究，进而推动电力通信技术在智能电网中的应用，使智能电网构件与电力产业得到更好的发展。

人们要明确电力通信技术在智能电网中的关键作用，充分分析其中出现的问题，进而提出针对性的预防与解决措施，促进电力通信技术的创新与发展，为智能电网的建设发展做出更大的贡献。

关键词：智能电网；电力信息通信技术；应用智能电网概述智能电网的系统结构中，除了将传统的中央控制发电厂的输入功率传输、分配和使用到电网之外，智能电网还可以接入许多新能源。

例如，太阳能、天然气、火电、核能等。

另外，智能电网具有高传输速率、稳定性、安全性的电力信息通信，在确保电网安全、稳定、可靠运行中起着重要作用。

从宏观经济的角度来看，智能电网建设的基础架构主要包括以下内容：①以各类传感器为基础，把电力系统、电气设备和控制中心连接起来，以改善电力的产生、传输、分配以及功耗。

②在进行数字监控之后，将使用先进的技术和数据融合系统对获得的数据进行高效的处理、分析与研究。

③利用数据挖掘技术，针对收集到的数据进行进一步挖掘，最大化利用数据资源，并根据相关的研究结果对现有智能电网进行优化。

同时，与传统的电网不同，电力信息通信也不需要像传统的电网一样布置在用电方。

从这个角度来看，电网和电力信息通信将继续相互融合和相互支持。

由此可见，智能电网建设的核心是信息技术的有效应用，而信息技术中发展最快的无线通信技术则需要在智能电网中承担较大的任务。

电力信息通信现状分析近年来，光纤传输已经成为了信息通信技术的主要趋势，在此背景下，传统的同轴电缆结构的电力通信网被取代是必然的。

浅谈配网自动化通信技术及应用作者：张源来源：《华中电力》2013年第08期摘要：配网自动化是提高配电网运行管理水平，实现配电网故障快速复电的重要技术手段，通过缩短故障定位、隔离和恢复时间，提高配电网运行管理水平、供电可靠性与运行效率，为建设智能配电网奠定基础。

配网自动化功能的实现依托于配网自动化通信的建设。

本文介绍汕头配网自动化通信建设，探索提高汕头配电网的供电可靠性，将其打造成智能、高效、可靠、绿色的现代化电网。

关键词：配电自动化通信技术供电可靠性1 概述配网自动化是以一次网架和设备为基础，利用计算机及其网络技术、通信技术、现代电子传感技术，以配网自动化系统为核心，将配电网设备的实时、准实时和非实时数据进行信息整合和集成，实现对配电网正常运行及事故情况下的监测、保护及控制等。

配网自动化系统包括配电自动化主站、配电自动化子站、配电自动化终端以及配网通信通道，配电自动化主站与配电自动化子站、配电自动化终端之间的通信通道主要有光纤、载波、无线等。

汕头供电局在开展配网自动化建设过程中，开展了多种通信技术的试点应用，主要包括光纤通信以及无线公网等技术的应用。

在配网自动化业务的应用中，“三遥”的业务节点以光纤通信；“二遥”、“一遥”的业务节点基本上都是采用无线公网GPRS/CDMA。

2 配网通信网络组网结构配网通信网络采用骨干层、汇聚层、接入层的分层结构。

各网络层次的定义如下：1）通信骨干层：负责将汇聚层设备传送的信息送到配电网自动化主站系统，设置在地调。

2）通信汇聚层：指汇聚层设备与骨干层设备之间的通信网络，一般设置在220kV变电站。

3）通信接入层：指通信终端与汇聚层设备之间的通信网络，一般设置在10kV开关站。

4）通信终端站：负责传输各10kV配电网信息的通信终端站点。

一般为各室内开关站、配电网房、带开关的户外开关箱、环网柜等。

3 配网自动化对通信的要求为便于配电网自动化系统维护管理，整体系统按照“统一平台、分散应用”的建设思路，选择两层体系结构，即在市局设立一个配电网自动化系统主站，通过电力专网通信方式或公网无线方式将配电网采集终端的数据统一送到配电网自动化系统主站集中处理。

智能配电网通信业务需求分析及通信技术方案摘要：配电通信网是发展智能配电网的基础条件，随着智能配电网、分布式新能源站和智能用户的接入，配电通信网的业务需求发生了很大变化。

本文分析了智能配电网各部分（高级量测体系、高级配电运行、高级输电运行、高级资产管理）通信业务需求，并初步给出了主要采用配网光纤、宽带无线接入方式实现智能配电网通信技术方案，为进一步智能配电网通信规划设计提供参考。

关键词：智能电网、智能配电网、高级配电运行（ADO）、高级量测体系（AMI）、智能配电通信网Smart distribution network communication communications services requirements analysis and communication technology programHuangsheng (Guangdong Electric Power Design Institute Guangzhou GuangDong 510663)Abstract：Distribution communication network is the base of the Smart distribution network. With the smart distribution network, distributed new energy stations and smart user access, distribution communications network services requirements great changes have taken place. This paper analyzes the various parts of the Smart distribution Grid (AMI,ADO,ATO,AAM) communications business requirements, and a preliminary paper mainly uses distribution Grid optical fiber, broadband wireless access Smart distribution Grid Communications Technology Program, in order to further Smart distribution Grid communications planning and design for reference. Keywords: Smart Grid, Smart distribution Grid, ADO, AMI, Smart Grid distribution communication network一、前言1.1 智能电网与智能配电网近来国外和国内的“智能电网”的研究很热[1-3]。

基于5G通信的智能分布式配电保护技术研究与应用发布时间：2021-06-16T04:30:17.035Z 来源：《现代电信科技》2021年第1期作者：周国颖[导读] 随着电力企业的持续进步，自动化技术开始普遍的运用在配电网故障的解决当中，让故障的诊断获得改善。

（中国移动通信集团广西有限公司南宁分公司广西南宁 530022）摘要：随着电力企业的持续进步，自动化技术开始普遍的运用在配电网故障的解决当中，让故障的诊断获得改善。

把自动化技术和继电保护配合可以达到对故障进行及时解决的目的，提升了解决故障的速度，为电力体系的稳定，正常运转给予了良好的保证。

利用5G通信大带宽、高可靠、低延时的特点，突破了光纤通信对传统配电网快速故障隔离技术的限制，为智能分布式配电保护技术得以应用在更多的场合提供了新方向。

关键词：5G通信；智能分布式；配电保护技术引言随着我国国民经济的发展，配电网负荷容量不断提高与配电网建设相对滞后的矛盾日渐凸显，尤其在供电可靠性方面，我国与国际先进水平还存在一定差距。

具备快速定位隔离故障功能的智能分布式配电保护技术依靠终端间的信息共享能够显著提高供电可靠性，但其受限于光纤通信条件，难以大规模推广应用。

第五代移动通信网络（5G），更多地考虑了物与物之间的智能互联，开启了万物互联新时代，同时也将电力系统保护作为其垂直行业的典型应用之一 15G通信技术 5G技术是通信技术的一次重大突破，5G技术使得网络中的数字信息、图片、视频信息传递速度加快，并且5G技术抗干扰能力强，信息传输稳定，能够更好地适应不同的移动端口需求，保障不同渠道的信息传递相互之间不受干扰，促进了数据的传播效率。

5G通信网络体系的日益完善，在能够为用户提供快捷、安全的服务体验的同时，对于智慧城市建设、智能家居构建等全新生活形态的形成也有着极大的推动作用。

2继电保护与配电自动化继电保护。

配电网在运转的过程之中因为受到外界因素的干扰，时常会发生各式各样的故障，让供电体系的运转发生问题。

智能配电网优化调度技术与应用研究随着能源需求的增长和能源结构的转型，配电网的重要性日益凸显。

智能配电网作为现代化配电网的重要发展方向，具有很大的潜力和广泛的应用前景。

智能配电网优化调度技术的研究与应用成为当前研究热点之一。

智能配电网优化调度技术是通过综合利用多种技术手段和优化算法，对配电网的运行状态进行监测、分析和优化，以提高配电网的能源效率、可靠性和灵活性。

其目标是在保证供电质量和运行安全的前提下，实现能源的高效利用和系统的智能化管理。

智能配电网优化调度技术主要包括以下几个方面：1. 负荷预测与优化调度：通过对用户负荷进行监测和预测，结合优化调度算法，实现对配电网的负荷调度，以提高用户能源利用率和供电质量。

2. 配电设备状态监测与故障诊断：通过对配电设备状态的实时监测和分析，及时发现设备故障和隐患，并进行故障诊断和修复，以保障配电网的正常运行。

3. 分布式能源管理与优化：将分布式能源和可再生能源接入智能配电网，通过优化调度技术，实现对分布式能源的高效利用和管理，提高能源利用率和减少应对短缺的压力。

4. 电力市场交易与调度协调：通过电力市场交易和调度协调机制，实现供需的平衡和调配，提高电网的经济效益和可靠性。

5. 智能配电网运行监测与控制：利用信息通信技术和物联网技术，实现对智能配电网运行状态的实时监测、分析和控制，以提高配电网的运行效率和可靠性。

智能配电网优化调度技术的应用不仅可以提升配电网运行的效率和可靠性，还可以促进可再生能源的发展和利用，减少能源消耗和环境污染。

在能源转型和可持续发展的背景下，智能配电网优化调度技术具有广阔的应用前景和深远的意义。

智能配电网优化调度技术的研究与应用是实现能源的高效利用和配电网的智能化管理的关键。

随着科技的不断进步和能源需求的增长，智能配电网优化调度技术将在能源领域发挥重要作用。

智能配电网通信业务需求分析及通信技术方案摘要：配电通信网是发展智能配电网的基础条件，随着智能配电网、分布式新能源站和智能用户的接入，配电通信网的业务需求发生了很大变化。

本文分析了智能配电网各部分（高级量测体系、高级配电运行、高级输电运行、高级资产管理）通信业务需求，并初步给出了主要采用配网光纤、宽带无线接入方式实现智能配电网通信技术方案，为进一步智能配电网通信规划设计提供参考。

关键词：智能电网、智能配电网、高级配电运行（ADO）、高级量测体系（AMI）、智能配电通信网Smart distribution network communication communications services requirements analysis and communication technology programHuangsheng (Guangdong Electric Power Design Institute Guangzhou GuangDong 510663) Abstract：Distribution communication network is the base of the Smart distribution network. With the smart distribution network, distributed new energy stations and smart user access, distribution communications network services requirements great changes have taken place. This paper analyzes the various parts of the Smart distribution Grid (AMI,ADO,ATO,AAM) communications business requirements, and a preliminary paper mainly uses distribution Grid optical fiber, broadband wireless access Smart distribution Grid Communications Technology Program, in order to further Smart distribution Grid communications planning and design for reference.Keywords: Smart Grid, Smart distribution Grid, ADO, AMI, Smart Grid distribution communication network1.前言1.1 智能电网与智能配电网近来国外和国内的“智能电网”的研究很热[1-3]。

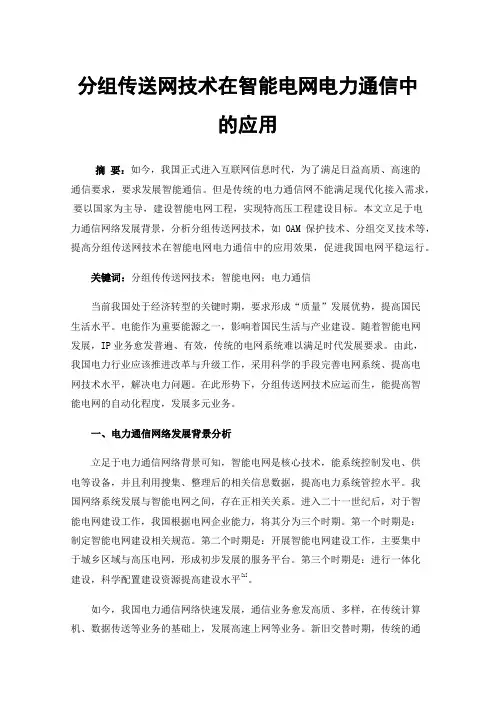

分组传送网技术在智能电网电力通信中的应用摘要：如今，我国正式进入互联网信息时代，为了满足日益高质、高速的通信要求，要求发展智能通信。

但是传统的电力通信网不能满足现代化接入需求，要以国家为主导，建设智能电网工程，实现特高压工程建设目标。

本文立足于电力通信网络发展背景，分析分组传送网技术，如OAM保护技术、分组交叉技术等，提高分组传送网技术在智能电网电力通信中的应用效果，促进我国电网平稳运行。

关键词：分组传传送网技术；智能电网；电力通信当前我国处于经济转型的关键时期，要求形成“质量”发展优势，提高国民生活水平。

电能作为重要能源之一，影响着国民生活与产业建设。

随着智能电网发展，IP业务愈发普遍、有效，传统的电网系统难以满足时代发展要求。

由此，我国电力行业应该推进改革与升级工作，采用科学的手段完善电网系统、提高电网技术水平，解决电力问题。

在此形势下，分组传送网技术应运而生，能提高智能电网的自动化程度，发展多元业务。

一、电力通信网络发展背景分析立足于电力通信网络背景可知，智能电网是核心技术，能系统控制发电、供电等设备，并且利用搜集、整理后的相关信息数据，提高电力系统管控水平。

我国网络系统发展与智能电网之间，存在正相关关系。

进入二十一世纪后，对于智能电网建设工作，我国根据电网企业能力，将其分为三个时期。

第一个时期是：制定智能电网建设相关规范。

第二个时期是：开展智能电网建设工作，主要集中于城乡区域与高压电网，形成初步发展的服务平台。

第三个时期是：进行一体化建设，科学配置建设资源提高建设水平[1]。

如今，我国电力通信网络快速发展，通信业务愈发高质、多样，在传统计算机、数据传送等业务的基础上，发展高速上网等业务。

新旧交替时期，传统的通信网络服务无法满足现代化通信要求，拖延智能电网建设进度。

同时，受不同业务影响，如视频会议等，要求扩大通信范围、增设通信业务，需要持续升级通信技术。

二、分组传送网技术（一）分组传送网概述分组传送网是新兴技术，立足于传统传送网技术，结合先进的数据通信技术发展分组与多元业务。
