摘要本设计新矿井为鹤岗矿业集团兴山煤矿 1.5Mt/a的新井设计，共有7层可采煤层，总厚度为14.7m。

设计井田的可采储量为114.7Mt。

服务年限为70a。

划分两个水平开采。

井田平均走向长5000m，平均倾斜长2000m，煤层平均倾角20°，属于缓倾斜煤层。

本设计矿井采用双立井的开拓方式，分组集中大巷布置方式。

共划分12个采区，其中首采区为1个，达产工作面2个。

本设计采区为西六采区，采用语大巷装车式下部车场，综合机械化采煤。

矿井年工作日为330d，采用“三、八”式工作制，设计工作面长为190m，每刀进度为0.8m，每日割四刀。

提升设备为主井采用箕斗提升，副井采用罐笼提升。

由于井田走向长度较大，且为缓倾斜煤层，以及煤层地质条件等因素影响，因此本井田内全部采用走向长壁采煤法开采。

关键词可采储量走向长壁开采立井综合机械化全套图纸，加153893706AbstractThe task of this design is to construct a 1.5million tons new shaft for Hegang Ming Administration.This mine has three minable Coal Seam,and its average thickness is14.7 meters.Designed field of minable capacity is 114.7Mt. It can adapt for 70years, and is divided into two levels. Average alignment in farmland in well lengthways 5000 ms, average slant lengthways 2000ms, average rake angle in coal seam 20°, belong to the the slant the coal seam.This mine shaft is applied to double indined shaft develop ment method; Layout of gathing gallergand mining district eross heading; The well farmland turns to is divided into totally 9 adopt the zone mines and 2 worked faces. This worked fece is west six worked face, words 330 days every year. Adapt “thee-eight”work situation, work face is 190meters length of circle is 0.8meters, and times is 4 one day.Because the well farmland lengthways length is bigger, and incline the coal seam for the , and coal seam geology condition etc. factor effects, so this well farmland inside the complete adoption lengthways.Key words Recoverable reserves Adoption lengthways Vertical shaft comprehensive mechanization目录摘要 (I)Abstract (II)绪论 (1)第1章井田概况及矿井地质特征 (2)1.1 井田概况 (2)1.1.1 井田位置及范围 (2)1.1.2 交通位置 (2)1.1.3 地形与河流 (3)1.1.4 气象 (3)1.2 地质特征 (3)1.2.1 矿区范围内的地层情况 (3)1.2.2 井田范围内和附近的主要地质构造 (4)1.2.3 煤层赋存状况及可采煤层特征 (4)1.2.4 岩石性质、厚度特征 (6)1.2.5 井田内的水文地质情况 (6)1.2.6 沼气、煤尘及煤的自燃性 (7)1.2.7 煤质、牌号及用途 (7)1．3勘探程度及可靠性 (7)第2章井田境界、储量、服务年限 (9)2.1 井田境界 (9)2.1.1 井田周边状况 (9)2.1.2 井田境界确定的依据 (9)2.1.3 井田未来发展情况 (9)2.2 井田储量 (9)2.2.1 井田储量的计算 (9)2.2.2 保安煤柱 (10)2.2.3 储量计算方法 (10)2.2.4 储量计算评价 (10)2.3 矿井工作制度、生产能力及服务年限 (11)2.3.1 矿井工作制度 (11)2.3.2 矿井生产能力、服务年限 (11)2.3.3 矿井设计服务年限 (12)第3章井田开拓 (13)3.1 概述 (13)3.1.1、井田内外及附近生产矿井开拓方式概述 (13)3.1.2、影响本设计矿井开拓方式的原因及其具体情况 (13)3.2矿井开拓方案的选择 (13)3.2.1、井筒形式和井口位置 (13)3.2.2 方案经济比较 (14)3.2.3 开采水平数目和标高 (17)3.2.3 开拓巷道的布置 (18)3.3 选定开拓方案的系统描述 (21)3.3.1 井筒形式和数目 (21)3.3.2 井筒位置及坐标 (21)3.3.3 水平数目及高度 (22)3.3.4 石门、大巷(运输大巷、回风大巷)数目及布置 (22)3.3.5 井底车场的形式选择 (23)3.3.6 煤层群的联系 (24)3.3.7 采区划分 (24)3.4 井筒布置及施工 (25)3.4.1 井筒穿过的岩层性质及井硐维护 (25)3.4.2 井筒布置及装备 (25)3.4.3 井筒延伸的初步意见 (27)3.5 井底车场及硐室 (27)3.5.1 井底车场形式的确定及论证 (27)3.5.2 井底车场的布置、存储线路、行车线路布置长度 (28)3.5.2 井底车场通过能力计算 (29)3.5.4 井底车场主要硐室 (31)3.6 开采顺序 (33)3.6.1 沿井田走向的开采顺序 (33)3.6.2 沿井田倾斜方向的开采顺序. (33)3.6.3 采区接续计划 (33)3.6.4 三量控制情况 (34)第4章采区巷道布置 ........................................ 错误!未定义书签。

矿井建设毕业设计引言矿井建设是矿业行业的核心环节之一，它涉及到矿井的规划、设计、施工和运营等多个方面。

矿井建设的优化和合理性对于矿山的安全、高效运营以及资源的最大化利用具有重要意义。

本文将围绕矿井建设进行毕业设计，并对设计过程中需要考虑的关键因素进行详细分析和探讨。

设计目标和背景本毕业设计的设计目标是通过合理设计和优化矿井的结构、参数和布置等要素，提高矿井的安全性、生产效率和资源利用率，降低矿井建设和运营成本。

同时，还要考虑到环保和可持续发展的要求，确保矿井的建设和运营对环境的影响最小化，以提高矿山的可持续发展能力。

设计方法和步骤1. 数据收集和分析首先，需要收集和分析相关的矿山地质和水文地质数据，了解矿井周围的自然环境和地质条件。

还需要收集矿井运营数据和管理经验，了解矿山的生产规模和需求，以及目前的生产状况和问题。

2. 规划和设计矿井结构根据前期的数据分析和矿山的需求，进行矿井结构的规划和设计。

矿井结构设计包括井筒、巷道、采区和支护等要素的布置和参数的确定。

应综合考虑地质条件、矿山规模、采矿方法和设备等因素进行优化设计。

3. 矿井施工和装备选择在矿井建设阶段，需要选择适合的施工方法和装备，确保矿井的安全和质量。

同时，还要考虑施工的效率和成本，选择合适的施工方案和装备，提高施工速度和质量。

4. 矿井运营管理矿井建设完成后，需要进行矿井的运营管理。

包括矿井的排水和通风系统的运行维护，矿井设备的维修和更新，以及矿井传输和储存系统的管理等。

通过运营管理，提高矿井的运行效率和安全性，减少停工和事故的发生。

5. 监测和优化在矿井建设和运营过程中，需要进行定期的监测和评估，了解矿井的运行状况和存在的问题。

通过监测数据和评估结果，及时调整和优化矿井的设计和运营策略，以提高矿井的效益和安全性。

设计成果和应用前景通过本毕业设计的矿井建设优化方案，能够提高矿井的安全性、生产效率和资源利用率，降低矿井建设和运营成本。

峻德矿矿井简况及瓦斯治理采取的主要措施一、矿井简况峻德煤矿于1975年8月1日动工兴建，1981年11月26日正式移交投产，1986年达到设计生产能力150万t/a，1989年1月开发二水平（改扩建，设计能力为300万吨），已于2000年10月1日竣工，现正在生产。

三水平已进组施工，计划2012年生产，能力将达到450万t/a 。

1、峻德矿井田范围峻德煤矿位于鹤岗矿区最南端，北与兴安矿为邻，其境界北以纬线4150和13剖面线为界南到煤系地层的边缘，即上复第三系地层不整合接触面；西部以35号煤层基盘为界；东部以3号煤层-500M等高线为界。

南北走向长5.6公里，东西倾斜宽3.5公里，井田面积19.60平方公里。

2、煤田地质其地层系统与鹤岗煤田地层相一致，属侏罗记煤系，共含可采和局部可采煤层23层，平均总厚度51.37M，以厚和特厚煤层为主。

煤质主要为气煤，其灰分普遍较高，平均值在21.37—28.49%，发热量Q=5241-6888卡/克。

井田褶皱简单，走向呈北北东，为一倾向东的单斜构造倾角25度—35度，一般30度局部最大42度，走向局部有波状起伏，区内构造复杂，断层多呈张性和张扭性断裂，属旋扭构造体系，全区已编号的断层计79条，其中落差大于30M的有39条，落差15-30M的35条，小于15M的5条，其大部分布在矿井南翼和矿井中部，给开采带来不同程度的影响，本区构造大部分作为采区划分境界，造成本矿自然区段划分繁多，本区顶板以粗、细砂岩为主，层节理发育，较易冒落。

井田上第四纪冲击层厚度在25-55之间，受断层切割水文地质条件比较复杂，基岩裂隙发育，砂层含水丰富且无隔水层，与井下有良好的导水通道，现矿井涌水量：1800—2300M3/小时。

3、矿井开拓方式立井多水平，分区开拓。

一水平：分组大巷、分区石门二水平：集中大巷、分区石门三水平：集中大巷、集中石门现一、二水平同时生产，三水平正在建设中分水平标高为：地表标高：+235M一水平回风标高：北部+140M、南部+120M一水平：-50M二水平：-250M三水平-500M二、通风系统简况峻德煤矿矿井通风方式为中央混合式抽出式，有排风井2个（南部风井、中部风井），入风井3个（付井、主井、混合井）。

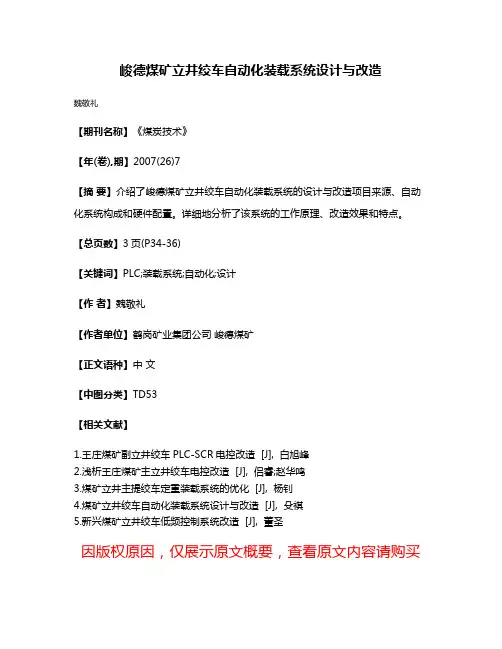

峻德煤矿立井绞车自动化装载系统设计与改造
魏敬礼
【期刊名称】《煤炭技术》
【年(卷),期】2007(26)7
【摘要】介绍了峻德煤矿立井绞车自动化装载系统的设计与改造项目来源、自动化系统构成和硬件配置。

详细地分析了该系统的工作原理、改造效果和特点。

【总页数】3页(P34-36)
【关键词】PLC;装载系统;自动化;设计
【作者】魏敬礼
【作者单位】鹤岗矿业集团公司峻德煤矿
【正文语种】中文
【中图分类】TD53
【相关文献】
1.王庄煤矿副立井绞车PLC-SCR电控改造 [J], 白旭峰
2.浅析王庄煤矿主立井绞车电控改造 [J], 侣睿;赵华鸣
3.煤矿立井主提绞车定重装载系统的优化 [J], 杨钊
4.煤矿立井绞车自动化装载系统设计与改造 [J], 殳祺
5.新兴煤矿立井绞车低频控制系统改造 [J], 董圣
因版权原因，仅展示原文概要，查看原文内容请购买。

峻德煤矿设计目录第1章采区地质情况 31.1 一井田概况 31.1.1井田位置及范围 31.1.2交通位置 31.1.3地形地势 321.1.4气候 31.1.5河流 31.2地质特征 31.2.1矿区范围内的地层情况 41.2.2井田范围内和附近的主要地质构造 5 1.2.3 煤层赋存状况及可采煤层特征 6 1.2.4岩石*质、厚度特征 71.2.5井田内的水文地质情况 71.2.6沼气、煤尘及煤的自燃* 71.2.7煤质、牌号及用途 8第2章采区储量与生产能力 82.1井田储量的计算 82.2 采区生产能力 102.3 采区服务年限 11第3章采区方案设计 123.1采煤方法的选择 123.2 采区巷道布置 143.3巷道断面设计 153.3.1.巷道断面设计应满足的条件 153.3.2.巷道断面的选择 153.3.3巷道断面尺寸的确定 16第4章回采工艺 204.1落煤 204.1.1落煤方法 204.2 支护 214.3采空区处理方法 224.4采煤工艺 224.5生产技术管理 234.6采煤方法图的设计及绘制 244.7安全技术措施 275.1 采区运输 325.2 采区通风 335.1.1采区通风系统 331.采区通风系统的基本要求 335.3采掘工作面及硐室所需风量的计算 365.4采区总供风量 395.5风量分配 405.6风速验算 40第1章采区地质情况1.1 一井田概况1.1.1井田位置及范围峻德煤矿位于黑龙*省鹤岗市。

为鹤岗煤田最南部的一个井田。

其地理坐标为：东经130°14′40″北纬47°11′50″。

井田的北部边界与兴安煤矿相邻。

其界限为：纬线104000为界。

由它们的连线的垂直截面组成北部的人文边界。

南止煤系地层与上复第三系地层的-500标高不整合接触线。

1.1.2交通位置区内东有峻德火车站，北距鹤岗火车站15KM.西部有鹤大公路通过，交通方便。

摘要本次设计是针对矿物资源工程专业学生理论联系实际的一次实践性设计。

王家井田地处阜新煤田西部，开采第四组煤中的四个煤层。

本矿井采用立井多水平上下山开采，主井提升、副井运送物资与进风。

利用走向长壁采煤法、综合机械化采煤。

考虑到本矿井为高瓦斯矿井及特有的地质特征，采用中央边界式通风方式，压入式进风。

三机采煤——采煤机、刮板输送机、液压支架配套设备。

采区巷道为双巷布置，联合运输大巷。

设立集中运输大巷，煤由工作面运输到井底煤仓，统一由主井提升至地面。

工作制度为两采一准，先采第一层煤，即可打产，依次向下分区开采。

井底设置水仓，井下汲水统一导入水仓，集中抽至井上。

中央变电所集中供电，分区配电。

本矿井年产量为240万吨，服务年限约为85年。

关键词：地质特征；运输大巷；配套设备；联合运输.AbstractThis design aims at the mineral resources is a student apply theory to reality practicality design. Wang Jia west the paddies place Fuxin coal field, mines in the fourth group of coal four coal beds. This mine pit uses in the vertical shaft multi- levels to descend a mountain mining, the main well promotion, the vice- well ship the commodity with to enter the wind . Using moves towards the long wall to pick west, synthesis mechanization mining coal. Considered this mine pit for the high gas mine pit and the unique geological characteristic, uses the central boundary type to ventilate the way, presses in the type to enter the wind .Three machines mining coal machine, scraper conveyer, hydraulic pressure support supplementary equipment. Picks the area tunnel for the double lane arrangement, the joint transportation big lane. The establishment centralism transports the big lane, the coal transports from the working surface to the bottom of the well , unifies promotes by the host well to the ground. The work routine is two picks one, first mines the first coal, then hits produces, in turn to under district mining. The bottom of the well establishment , the mine shaft draws water the unification to induct , the centralism pulls out to the well in. Central transformer substation centralism power supply, district power distribution. This mine pit annual output is 2.4 million tons, the service life approximately 85 years .Key words：geological characteristic；transport the large lane；corollary equipment；jointly transport.目录0 前言 ················································································错误！未定义书签。

目录目录 (1)一、概况 (2)1煤层赋存情况： (2)2水文地质情况 (3)二、内容与方法 (3)1、该项目研究内容 (4)2、研究方法的主要依据： (4)3、确定17号煤层瓦斯抽采半径方法： (4)钻孔技术参数一览表 ..................... 错误!未定义书签。

三、瓦斯参数数据分析 (6)1、煤层原始瓦斯压力分析 (6)2、直接法测定煤层瓦斯含量 (7)3、测定煤坚固性系数 (7)4、测定瓦斯放散初速度 (8)5、有效抽采半径与时间的关系 (9)四、结论 (10)一、概况鹤岗分公司峻德煤矿为年产3.00Mt的大型矿井，位于鹤岗矿区最南端，北与兴安矿为邻，南北走向长5.6km，东西倾斜宽3.5km，井田面积19.60km2。

开采的煤层有3、9、11、17、21、22-1、23、27-1、28、30、33-1层共11个煤层。

矿井瓦斯涌出量较大，矿井总回风量24560m3/min，通风负压220mmH2O，通风等积孔为10.57m2。

矿井通风系统稳定可靠，通风能力满足生产需要。

矿井采用机械通风机通风，通风方式为对角式，通风方法为抽出式，井下局部通风地点采用局部通风机压入式供风。

井下采煤方法为走向长壁后退式开采，全部垮落管理顶板。

我矿地面永久抽采系统安设2BEF-50水环式真空泵两台，额定流量为235m3/min，电机功率315KW，KJ73A监测系统齐全。

其中一台正常运转，一台备用，对二水平南一、二、三区及三水平进行抽采，抽采负压为458mmHg，抽采浓度37.1%，纯流量为20.7m3/min，混合流量为55.7m3/min，井下现安设移动抽放泵站4处，安设移动抽放泵8台，永久抽放系统管路总长度11600m。

我矿与沈阳煤科院签订合同，对22-2、27-1、30层煤进行突出煤层鉴定，22-2层在-300m标高施工抽放钻孔过程中有喷孔等瓦斯动力现象发生，22-2层在-300m标高以下为突出煤层。

中国矿业大学银川学院本科毕业设计（2013 届）题目鹤岗矿业集团峻德煤矿2.4Mta新井设计系别矿业工程系专业班级采矿09-3目录摘要 (VI)第1章矿井概况及井田地质特征 (1)1.1矿井概况及井田地质特征 (1)1.1.1 矿井地质概况 (1)1.1.2 交通位置 (2)1.1.3 地形地势.气候及河流 (3)1.2井田地质特征 (3)1.2.1 矿区范围内的地层情况 (3)1.2.2 井田范围内和附近的主要地质构造 (7)1.2.3 煤层赋存状况及可采煤层特征 (7)1.2.4 岩石性质、厚度特征 (8)1.2.5 井田内水文地质情况 (8)1.2.6 沼气、煤尘及煤的自燃性 (8)1.2.7 煤质、牌号及用途 (9)第2章矿井储量、生产能力及服务年限 (10)2.1井田境界 (10)2.1.1 井田境界确定的依据 (10)2.1.2 井田未来发展情况 (10)2.2井田储量 (10)2.2.1 井田储量的计算 (10)2.2.2 保安煤柱 (10)2.2.3 储量计算方法 (11)2.2.4 储量计算的评价 (13)2.3矿井生产能力及服务年限 (13)2.3.1 矿井工作制度 (13)2.3.2 设计生产能力的确定 (13)2.3.3 服务年限 (14)第3章井田开拓 (16)3.1概述 (16)3.1.1 井田内外及附近生产矿井开拓方式概述 (16)3.1.2 影响本设计矿井开拓方式的原因及其具体情况 (16)3.2井田开拓 (16)3.2.1 井田开拓方式 (16)3.2.2 井硐形式和井口位置 (16)3.2.3 开采水平数目和标高 (19)3.2.4 开拓巷道的布置 (20)3.2.5 矿井开拓方案确定 (21)3.3井筒特征 (29)3.3.1 井筒形式和数目 (29)3.3.2 井筒位置及坐标 (29)3.3.3 水平数目及高度 (30)3.3.4 石门、大巷(运输大巷、回风大巷)数目及布置 (30)3.3.5 井底车场形式的选择 (32)3.3.6 煤层群的联系 (32)3.3.7 采区划分 (32)3.4井底车场及硐室 (34)3.4.1 井底车场形式的确定及论证 (34)3.4.2 井底车场主要硐室 (35)3.5开采顺序 (36)3.5.1 沿煤层走向的开采顺序 (36)3.5.2 沿井田倾斜方向的开采顺序 (36)3.5.3 采区接续计划 (36)3.6井筒布置及施工 (37)3.6.1 井筒穿过的岩层性质及井筒维护 (37)3.6.2 井筒布置及装备 (37)3.6.3 井筒延伸的初步意见 (41)第4章采煤方法 (41)4.1采煤方法的选择 (41)4.1.1 开采方法 (42)4.1.2 变电所、充电硐室、火药库 (42)4.1.3 工作制、人数 (43)4.2采区巷道布置及生产系统 (43)4.2.1 区段划分 (43)4.2.2 采区上山布置 (43)4.2.3 采区车场形式选择 (47)4.2.4 采区煤仓形式，容量 (47)4.2.5 采区硐室简介 (49)4.2.6 采区工作面的接续 (51)4.2.7 采区巷道的准备顺序 (51)4.2.8 采区巷道的断面示意图及支护方式 (52)4.3采煤工艺设计 (57)4.3.1 机械设备选择 (57)4.3.2 采煤工艺过程 (58)4.4.3 循环方式和劳动组织形式 (58)第5章矿井通风与安全 (62)5.1矿井通风系统的选择 (62)5.1.1 矿井通风系统的基本要求 (62)5.1.2 矿井通风方式的选择 (63)5.1.3 矿井主要通风机工作方式选择 (66)5.1.4采区通风系统 (66)5.2风量计算及风量分配 (69)5.2.1 矿井风量计算的原则 (69)5.2.2 采煤工作面需风量计算 (69)5.2.3 掘进工作面需风量计算 (71)5.2.4 硐室需风量计算 (73)5.2.5 其它巷道需风量计算 (73)5.2.6 矿井总风量计算 (73)5.2.7 风量分配 (74)5.3全矿通风阻力计算 (77)5.3.1 矿井通风容易时期摩擦阻力 (77)5.3.2 矿井通风困难时期摩擦阻力 (78)5.3.3 矿井通风容易和困难时期总风阻和总等积孔 (79)5.4矿井通风设备选型 (80)5.4.1 主要通风机选型 (80)5.5矿井灾害预防措施 (82)5.5.1 顶板安全技术措施 (82)5.5.2 瓦斯防治措施 (82)5.5.3 粉尘防治措施 (83)5.5.4 防灭火措施 (83)5.5.5 防治水措施 (83)第6章矿井运输.提升及排水 (84)6.1矿井运输 (84)6.1.1 运输方式和运输系统的确定 (84)6.1.2 矿车的选型与数量 (85)6.1.3 采区运输设备的选择 (86)6.2矿井提升系统 (87)6.2.1 矿井主要提升设备的选择及计算 (87)6.3矿井排水系统 (89)6.3.1水泵的选型 (89)6.3.2管路计算 (90)第7章技术经济指标 (92)致谢 (94)参考文献 (95)摘要本设计矿井为鹤岗矿业集团峻德煤矿2.4Mta新井设计，共有4层可采煤层，厚度24.1m。

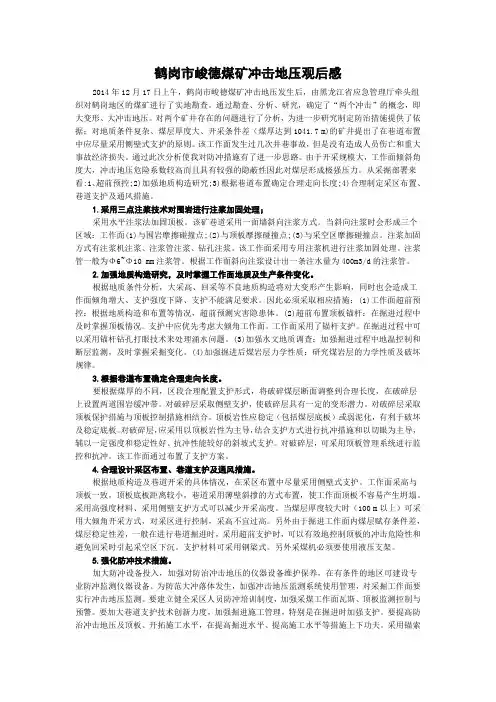

鹤岗市峻德煤矿冲击地压观后感2014年12月17日上午，鹤岗市峻德煤矿冲击地压发生后，由黑龙江省应急管理厅牵头组织对鹤岗地区的煤矿进行了实地勘查。
