风机水泵变频节能原理及适用

变频器节能技术原理-分析及应⽤变频器节能技术原理分析及应⽤摘要：本⽂简述了变频器的基本⼯作原理，详细介绍了变频器调速技术的节能原理和节能⽅法，并通过变频器在风机和⽔泵的具体应⽤，说明了变频器具有较好节能节电的功能。

关键词：变频，调速，节能能源⼯业作为国民经济的基础，对于社会、经济的发展和⼈民⽣活⽔平的提⾼都极为重要。

当前全球经济发展过程中，能源的紧张不仅制约了相当多发展中国家的经济增长，也为许多发达国家带来了相当⼤的问题。

因此，对能源的有效利⽤在我国已经⾮常迫切。

作为能源消耗⼤户之⼀的电机在节能⽅⾯是⼤有潜⼒可挖的。

在⼯业⽣产和产品加⼯制造业中，风机、泵类等设备应⽤范围⼴泛；其电能消耗和诸如阀门、挡板相关设备的节流损失以及维护、维修费⽤占到⽣产成本的7%-25%，是⼀笔不⼩的⽣产费⽤开⽀。

随着经济改⾰的不断深⼊，市场竞争的不断加剧；节能降耗业已成为降低⽣产成本、提⾼产品竞争⼒的重要⼿段之⼀。

变频调速技术，正是顺应了⼯业⽣产现代发展的要求，在我国多种⾏业的电机传动设备中得到实际应⽤。

卓越的调速性能、显著的节电效果，提⾼设备利⽤率，从⽽降低电机功耗达到系统⾼效运⾏的节能降耗⽬的。

⼀、变频器⼯作原理变频器是利⽤电⼒半导体器件的通断作⽤将⼯频电源变换为另⼀频率的电能控制装置。

它是按⼀定规律改变脉冲列的脉冲宽度或幅度，以调节输出量和波形的,从⽽实现电动机电压和频率的平滑变化。

变频器的调速技术的基本原理是根据电机转速与⼯作电源输⼊频率成正⽐的关系：n =60 f（1-s）/p（式中n、f、s、p 分别表⽰转速、输⼊频率、电机转差率、电机磁极对数），通过改变电动机⼯作电源频率达到改变电机转速的⽬的。

变频器就是基于上述原理采⽤交-直-交（或交-交）电源变换技术，电⼒电⼦、微电脑控制等技术于⼀⾝的综合性电⽓产品。

⼆、节能原理分析2.1、变频降速节能：为了保证⽣产的可靠性，各种⽣产机械在设计配⽤动⼒驱动时，都留有⼀定的富余量。

为什么风机水泵类负载使用变频器节能效果好？
根据流体力学的基本定律可知：风机水泵类负载是典型的平方转距负载，其主要特点是：转速n与转矩T以及负载功率P具有如下关系：T∝n2，P∝n3。

即转矩与转速平方成正比，功率与转速立方成正比。

通常风机水泵类负载多是根据满负荷工作需用量来选型，实际应用中大部分时间并非工作于满负荷状态，所以，只要平均转速稍微下降一点，负载功率就下降得很快，从而达到节能效果。

但采用电机直接起动方式时，由于转速无法调节，常用挡风板、阀门来调节风量或流量，这样不仅造成能源的浪费而且由于过大的起动电流造成电网冲击和设备的震动及水锤现象。

采用变频器调速时，可以根据实际工艺需要方便地控制速度。

例如：当电机转速为额定转速的80%时，负载功率为额定功率的（80%）的三次方，即50%左右。

这样可见，转速下降二成，节能达四成多。

同时，可以方便地实现闭环恒压控制，节能效率将进一步提高。

使用变频器避免了起动时对电网的冲击，降低设备故障率，消除震动和水锤现象，延长设备使用寿命，同时也降低了对电网的容量要求和无功损耗。

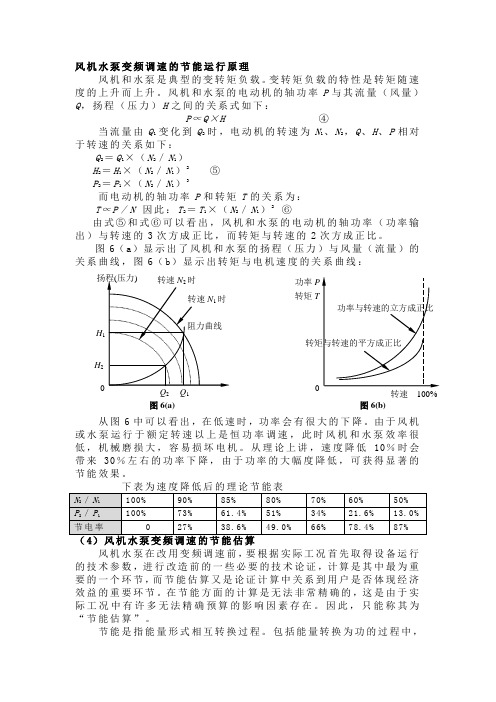

风机水泵变频调速的节能运行原理风机和水泵是典型的变转矩负载。

变转矩负载的特性是转矩随速度的上升而上升。

风机和水泵的电动机的轴功率P 与其流量（风量）Q ，扬程（压力）H 之间的关系式如下：P ∝Q×H ④当流量由Q 1变化到Q 2时，电动机的转速为N 1、N 2，Q 、H 、P 相对于转速的关系如下：Q 2＝Q 1×（N 2／N 1）H 2＝H 1×（N 2／N 1）2 ⑤ P 2＝P 1×（N 2／N 1）3而电动机的轴功率P 和转矩T 的关系为： T ∝P ／N 因此：T 2＝T 1×（N 2／N 1）2 ⑥由式⑤和式⑥可以看出，风机和水泵的电动机的轴功率（功率输出）与转速的3次方成正比，而转矩与转速的2次方成正比。

图6（a ）显示出了风机和水泵的扬程（压力）与风量（流量）的关系曲线，图6（b ）显示出转矩与电机速度的关系曲线：从图6中可以看出，在低速时，功率会有很大的下降。

由于风机或水泵运行于额定转速以上是恒功率调速，此时风机和水泵效率很低，机械磨损大，容易损坏电机。

从理论上讲，速度降低10％时会带来30％左右的功率下降，由于功率的大幅度降低，可获得显著的节能效果。

风机水泵在改用变频调速前，要根据实际工况首先取得设备运行的技术参数，进行改造前的一些必要的技术论证，计算是其中最为重要的一个环节，而节能估算又是论证计算中关系到用户是否体现经济效益的重要环节。

在节能方面的计算是无法非常精确的，这是由于实际工况中有许多无法精确预算的影响因素存在。

因此，只能称其为“节能估算”。

节能是指能量形式相互转换过程。

包括能量转换为功的过程中，H 2H 1转矩T 功率P 21转速 100%图6(a)图6(b)努力减少多余的能量消耗，即所谓“所费多于所当费，或所得少于所可得”的那部分能耗，而“当费”与“可得”的那部分是不能被节约的。

对于电力产生的消费来说，“可得”是指发电机应得到的发电效果，“当费”是指用电器（包括电动机）做功的耗效果。

节能原理及计算方法一、节能原理风机和水泵，前者工作介质为液体，均属于流体机械设备。

下面以风机为例说明它们的工作特性。

特别是离心式风机及水泵，工作特性基本相同。

以下就以风机为例说明他们的调速工作原理。

风机的工作特性图如下：风机的工作特性图由上图可以看出，风机工作的位置，即风机的风量是由风机特性曲线（风压特性）和管网特性曲线（风阻特性）决定的，无论是改变风机的特性曲线，或者是改变管网特性曲线，都可以达到改变风量的目的。

图中：风机特性曲线 HA =kQ12K——风机特性系数；管网特性曲线 HA =Hc-λQ12λ——管网特性系数。

（一）工频工作方式工频工作方式是指泵的特性曲线保持不变，而改变管网特性曲线。

通常采取的方式是保持风机的特性曲线不变，即不改变风机的转速，而用调节挡板改变出风口的大小，达到改变风量的目的。

如下图所示：工频工作方式时风机的工作特性图从图中可以看出，风机工作在A点时，风量为Q1，风压为H1。

保持风机的转速不变，用挡板将风量调节为Q2时，风压将上升到H2，风机工作点变为B点。

由于挡板的节流作用，风道的阻力曲线变为OB。

风机工作在A点时，其功率为PA ＝H1×Q1/102；风机工作在B点时，其功率为PB ＝H2×Q2/102。

虽然Q2<Q1，但H3>H1，所以PA与为PB的值变化不大，说明采用工频工作方式时，改变风机的风量，风机的轴功率减小有限。

（二）变频工作方式变频工作方式是指管网特性曲线保持不变，而改变风机的特性曲线。

通常采取的方式是保持管网特性曲线不变，即不改变风机出口的大小，而改变风机的特性曲线，即改变风机的转速，达到改变风量的目的。

如下图所示：风机工作在A点时，其功率为PA ＝H1×Q1/102；风机工作在B点时，其功率为PB ＝H2×Q2/102。

Q 2<Q1，而且 H2>H1，所以PA与为PB的值变化较大，说明采用变工频工作方式时，改变风机的风量，风机的轴功率减小很大，节能效果显著。

风机、水泵变频调速节能分析来源:希望森兰科技股份有限公司发布时间:2005-03-15 点击次数:671 能源是国家重要的物质基础，能源的供需矛盾已成为制约我国社会主义经济建设的主要因素之一。

在能源问题上国务院提出“节约与开发并重”的方针，就是依靠技术进步，把节约能源以解决能源问题作为我国重要的技术经济政策。

据不完全统计，全国风机、水泵、压缩机就有1500万台电动机，用电量占全国总发电量的40～50%，这些电动机大多在低的电能利用率下运行，只要将这些电动机电能利用率提高10～15%，全年可节电300亿kW以上。

根据火电设计规程SDJ-79规定，燃煤锅炉的送、引风机的风量裕度分别为5%和5%～10%，风压裕度分别为10%和10%～15%。

设计过程中很难计算管网的阻力、并考虑到长期运行过程中发生的各种问题，通常总是把系统的最大风量和风压裕度作为选型的依据，但风机的型号和系列是有限的，往往选取不到合适的风机型号时就往上靠，裕度大于20～30%比较常见。

因此这些风机运行时，只有靠调节风门或风道挡板的开度来满足生产工艺对风量的要求。

风机和水泵的机械特性均为平方转矩特性，水泵运行时，靠阀门的开度调节流量来满足供水要求，工况与风机相似，靠调节风门、风道档板或阀门的开度来调节风机风量，水泵流量的方法、称为节流调节，在节流调节过程中，风机或水泵固有特性不变、仅仅靠关小风门、挡板或阀门的开度，人为地增加管路的阻力，由此增大管路系统的损失，不利于风机，水泵的节能运行。

采用调速控制装置，通过改变风机水泵转速，从而改变风机风量，水泵流量以适应生产工艺的需要，这种调节方式称为风机水泵的调速控制。

风机、水泵以调速控制方式运行能耗最省，综合效益最高。

交流电机的调速方式有多种、变频调速是高效的最佳调速方案，它可以实现，风机水泵的无级调速，并可方便地组成闭环控制系统、实现恒压或恒流量控制。

一、风机水泵变频调速的节电原理：如图示为离心风机水泵的风压、（水压）H-风量（流量）Q曲线特性图：n1-代表风机水泵在额定转速运行时的特性；n2-代表风机水泵降速运行在n2转速时的特性；R1-代表风机水泵管路阻力最小时的阻力特性；R2-代表风机水泵管路阻力增大到某一数组时的阻力特性。

高压变频技术在风机节能中的应用摘要：高压变频技术在风机节能改造中的有效应用，能够大幅度提升风机设备的节电率，这对于缓解我国资源供应与资源需求之间的矛盾有着非常重要的作用。

基于此，下文将对高压变频技术在风机节能中的应用展开一系列的分析，希望能够有效促进我国社会经济的可持续发展。

关键词：高压变频技术；风机节能；应用1 高压变频节能的特点分析利用高压变频技术对风机转速进行控制的原理为实现电机输入频率的改变，而在改变的过程中并不会额外地消耗电机功率，能够促进电机综合效率的提高。

电机变频节能的主要特点包括以下几个方面：第一，电机综合效率比较高，且发热量与能耗都比较低；第二，具有无极调速的特点，具有较为广泛与精准的调速功能；第三，启动时所需的电流比较小，节能效果突出，同时也不会对所在的电网造成冲击；第四，不存在转差率损耗；第五，能够促进电机功能因数的提高，不需要在另外加装无功补偿装置；第六，具有较高的自动化水平，具有自动限流、限压、减速等功能，同时能够对故障、运行及报警情况进行记录，对系统的安全运行奠定了基础；第七，依据电量成本对电机转速进行智能化的调节。

随着电力建设的不断发展，电力供需矛盾不断激化，只有对风机的流量进行调节才能够更好地满足生产的需要，通过这种方式提高企业效益，降低企业能耗。

2 风机运行中应用节能技术的实际意义改革开放以来，我国在电力行业上越来越多的使用高压电机，它的使用总量达到电厂电机驱动设备的百分之八十左右，它们都是耗电巨大的设备，而发电企业的机组负荷又长期不是运行在最高峰，常在中高负荷下运行，这样就使得电能被大量浪费，如果不对它们进行相应的改造，那么这个极大的浪费就会一直存在。

调整电动机速度的方式是很多的，目前使用得最多的就是变频器调节电动机的速度，在技术上已经非常成熟了，大部分是用于低压电动机上。

近年来，电力电子技术的飞速发展让高压变频器技术也越来越成熟，被越来越多的应用到火电厂的节能改造上。
