现代天线技术试题

0 L 0λ 微波技术与天线考试试卷〔A 〕一、填空〔 2分⨯10 =20分〕1、 天线是将电磁波能量转换为高频电流能量的装置。

2、 天线的方向系数和增益之间的关系为G = D η 。

3、 对称振子越粗，其输入阻抗随频率的变化越_缓慢_，频带越宽。

4、 分析电磁波沿传输线传播特性的方法有场和路两种。

5、 半波对称振子的最大辐射方向是 与其轴线垂直；旋转抛物面天线的最大辐射方向是其轴线。

6、 λ / 4 终端短路传输线可等效为电感的负载。

7、 传输线上任一点的输入阻抗 ZinZ、特性阻抗 以及负载阻抗 Z L满足。

Z = Z Z + jZ tan βz Lin 0+ jZ tan βz8、 微波传输线按其传输的电磁波波型，大致可划分为TEM 传输线，TE 传输线和TM 传输线。

9、 传输线终端接一纯感性电抗，则终端电抗离最近的电压波腹点的距离为φ 。

4π 110、等反射系数圆图中，幅角转变 π 时，对应的电长度为 0.25；圆上任意一点到坐标原点的距离为λ / 4 。

二、推断〔 2分⨯10 =20分〕1. 同轴线在任何频率下都传输TEM 波。

√2. 无耗传输线只有终端开路和终端短路两种状况下才能形成纯驻波状态。

〤3. 假设传输线长度为3厘米，当信号频率为20GHz 时，该传输线为短线。

╳4. 二端口转移参量都是有单位的参量，都可以表示明确的物理意义。

√5. 史密斯圆图的正实半轴为行波系数K 的轨迹。

╳6. 当终端负载与传输线特性阻抗匹配时，负载能得到信源的最大功率。

√7. 垂直极化天线指的是天线放置的位置与地面垂直。

√8. 波导内，导行波的截止波长肯定大于工作波长。

√Z9.驻波天线是宽频带天线。

╳10.天线的效率越高，其辐射力量越强。

√三、简答题〔5分⨯6=30分〕答案仅作为参考1.何谓阻抗匹配？分为哪几类？实现阻抗匹配的方法是什么？答：阻抗匹配即信号传输过程中负载阻抗和信源内阻抗之间满足特定协作关系，从而使信号源给出最大功率，负载能够吸取全部的入射波功率。

电信基础培训天线试题答案一、单项选择题1. 天线的主要功能是什么？A. 放大信号B. 转换电信号为光信号C. 转换电信号为电磁波并进行辐射D. 过滤信号答案：C2. 下列哪种天线属于全向天线？A. 定向天线B. 偶极子天线C. 抛物面天线D. 八木天线答案：B3. 以下哪个参数是用来衡量天线增益的？A. 频率B. 阻抗C. 带宽D. 功率答案：C4. 天线的有效隔离度通常用多少分贝（dB）来表示？A. 3dBB. 5dBC. 10dBD. 20dB答案：D5. 在无线通信中，天线的极化方式有哪些？A. 水平极化B. 垂直极化C. 圆形极化D. 所有选项都正确答案：D二、多项选择题1. 请选出以下属于天线基本参数的选项：A. 频率范围B. 增益C. 功率容量D. 阻抗答案：A, B, C, D2. 影响天线性能的因素包括：A. 天线的物理尺寸B. 工作频率C. 天线的安装位置D. 天线的指向性答案：A, B, C, D3. 以下哪些属于天线的类型？A. 偶极子天线B. 单极天线C. 阵列天线D. 光纤天线答案：A, B, C三、判断题1. 天线的增益越高，其辐射的方向性越强。

（正确/错误）答案：正确2. 所有天线都能进行信号的接收和发射。

（正确/错误）答案：错误3. 天线的阻抗不匹配会影响信号的传输效率。

（正确/错误）答案：正确4. 天线的带宽越宽，其适用的频率范围就越窄。

（正确/错误）答案：错误5. 定向天线通常用于覆盖范围较小的场合。

（正确/错误）答案：错误四、简答题1. 请简述天线的主要作用及其在通信系统中的重要性。

答：天线的主要作用是将导行波转换为电磁波进行辐射，或者将空间中的电磁波转换为导行波。

在通信系统中，天线负责信号的发射和接收，是无线通信链路中不可或缺的部分。

天线的性能直接影响通信系统的覆盖范围、信号质量和系统容量，因此其设计和选择对整个通信系统的性能至关重要。

2. 描述偶极子天线的基本结构及其工作原理。

1、TE 波和TM 波的最低次模分别为11TE 和 10TM （错）2、将0≠z E 而0=z H 的波称为TE 波 （错）3、描述光纤传输特性主要是色散和损耗 （对）4、辐射电阻越大，有效长度越短，天线的辐射能力越强 （错）5、天线通信的最佳功率max 85.0f f opt = （对）6、智能天线技术使得空分多址（SDMA ）成为可能 （对）7、若无耗线处于行波状态时，则终端反射系数为11=Γ，且0Z Z in =（错）8、相速度可以用来表示波能量的传输速度 （错）9、多径效应造成了天线系统传输过程中信号的衰落 （对）10、天线接收的功率可分为三个部分：接收天线的再辐射功率、负载吸收的功率和媒质的损耗功率。

（对）(a) 微波是介于 超短波 与 红外线 之间的波，频率范围从 300 MHz 到 3000 GHz 。

光波属于电磁波谱的 可见光 段，工作波长为 纳米 量级。

(b) 由于微波在电磁波谱中的特殊位置，所以具有以下特性 似光性和似声性、穿透性、非电离性、信息性、宽频带特性、热效应特性、散射特性、抗低频干扰特性、视距传播性、分布参数的不确定性、电磁兼容和电磁环境污染等(c) 某矩形波导中的信号能够单模传输，那么它一般工作于 10TE 模式，截止波长为_2a _,其中a 为波导宽边尺寸。

如果转接成圆型波导馈入基站仍然为单模，那么它此时工作于11TE 模式。

圆柱波导传输场一般可采用 分离变量 法求解，由于匹配边界条件的缘故，如果支撑场解中的第一类贝塞尔函数带有求导符号，那么必定为TE 模，其余场分量利用支撑场和 纵横关系 求出。

(d) 圆型波导虽然损耗比矩形波导小，但是由于其中存在固有的 极化简并 等问题，一般不用于长距离传输系统。

对于腔式谐振器器件，由于损耗主要来源于 腔体的金属壁和腔内填充的介质 ，所以采用 开放式或半开放式谐振器有利于获得更小的损耗。

作为封闭谐振体的改进版，可以采用 由两块平行金属板构成开式 结构的法布里——珀罗谐振器，这种谐振器稳定工作的条件是120111d d R R ⎛⎫⎛⎫≤--≤ ⎪⎪⎝⎭⎝⎭。

天线与电波试题答案解析一、选择题1. 天线的主要功能是什么？A. 放大信号B. 转换电能为磁能C. 接收和发射无线电波D. 滤波和调制答案：C解析：天线的主要功能是接收和发射无线电波。

它通过特定的结构将电能转换为电磁波或反之，从而实现远距离的无线通信。

2. 什么是偶极子天线？A. 由两个相同长度的导线组成的天线B. 由一个圆形环和垂直于环面的导线组成的天线C. 由一个长导线和一个短导线组成的天线D. 由两个相互垂直的导线组成的天线答案：A解析：偶极子天线是由两个相同长度的导线组成的，通常一个导线作为发射或接收无线电波的辐射元件，另一个导线作为反射元件。

3. 无线电波的传播方式有哪些？A. 地面波B. 天波C. 直线传播D. 所有以上方式答案：D解析：无线电波可以通过地面波、天波以及直线传播等多种方式传播。

地面波沿地球表面传播，天波通过电离层反射传播，而直线传播则是在视距条件下的传播方式。

4. 什么是天线的有效孔径（Ae）？A. 天线捕获电磁波能力的度量B. 天线的长度C. 天线的带宽D. 天线的增益答案：A解析：有效孔径（Ae）是天线捕获电磁波能力的度量，它与天线的指向性、效率和工作频率有关，是天线接收系统灵敏度的关键参数。

5. 以下哪种天线具有最高的方向性？A. 偶极子天线B. 单极天线C. 定向天线D. 全向天线答案：C解析：定向天线专门设计用于在特定方向上接收或发射信号，因此具有最高的方向性。

全向天线则在所有方向上接收信号，但每个方向上的增益较低。

二、填空题1. 天线增益是指天线在特定方向上的__________能力与其__________的比值。

答案：辐射；参考天线（如：各向同性天线）2. 调谐天线的目的是通过改变其__________或__________来优化其在特定频率上的性能。

答案：长度；频率3. 波导是一种用于传输__________的封闭管道，它通过__________来限制电磁波的传播路径。

天线原理试题1. 电磁波传播的原理电磁波是一种由变化的电场和磁场组成的波动现象。

当电流通过导体时，会产生电磁辐射，即电磁波。

天线利用这种辐射的特性进行信号的接收和发送。

2. 天线的基本构造天线通常由金属材料制成，具有一定的长度和形状。

常见的天线结构包括直线天线、环形天线和抛物面天线等。

天线的形状和长度会影响其接收和发送的频率范围。

3. 天线的工作原理天线的工作原理基于电磁感应和辐射的原理。

当电磁波经过天线时，会激发天线中的电场和磁场，并将其转化为电流。

这些电流可以通过连接的电路来接收或发送信号。

4. 天线的接收和发送信号天线作为接收器时，接收到的无线信号会通过天线的导线传输到接收器电路中，进而转化为可识别的信号。

天线作为发送器时，电流将被输入到天线导线中，并被转化为电磁波进行传输。

5. 天线的增益和方向性天线的增益是指天线向特定方向上的信号接收或发送能力。

通过设计特定形状和长度的天线，可以增强特定频率范围的信号接收或发送能力。

天线的方向性则指的是天线在接收或发送信号时的主要辐射方向。

6. 天线的应用领域天线广泛应用于无线通信、广播、雷达等领域。

不同类型的天线适用于不同的应用场景，如扩大无线信号覆盖范围、实现远距离通信或定向传输等。

7. 天线的优化与调整为了提高天线的性能，可以采用不同的技术来优化和调整天线的参数，如改变天线的形状、长度和材料等。

通过精确的设计和调整，可以使天线在特定频率范围内的信号接收和发送效果更好。

8. 天线的局限性和挑战天线的性能受到多种因素的影响，如传播环境、材料损耗、多径效应等。

在特殊的环境中，天线的性能可能会受到限制，需要通过合适的设计和技术手段来克服这些挑战。

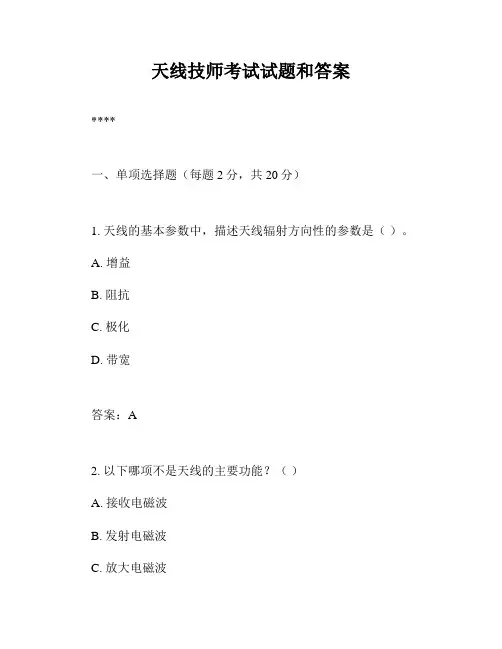

天线技师考试试题和答案****一、单项选择题（每题2分，共20分）1. 天线的基本参数中，描述天线辐射方向性的参数是（）。

A. 增益B. 阻抗C. 极化D. 带宽答案：A2. 以下哪项不是天线的主要功能？（）A. 接收电磁波B. 发射电磁波C. 放大电磁波D. 转换电信号为电磁波答案：C3. 对于一个理想的偶极子天线，其辐射电阻大约是（）。

A. 73欧姆B. 50欧姆C. 300欧姆D. 1000欧姆答案：A4. 天线增益的单位是（）。

A. 欧姆B. 瓦特C. 分贝（dB）D. 赫兹答案：C5. 极化方式为圆极化的天线，其辐射的电磁波的电场矢量是（）。

A. 固定方向B. 直线旋转C. 圆周旋转D. 无规则变化答案：C6. 以下哪种天线不是定向天线？（）A. 抛物面天线B. 对数周期天线C. 偶极子天线D. 八木天线答案：C7. 天线阵列中，单元天线之间的相位差对天线阵的（）有影响。

A. 增益B. 辐射方向图C. 阻抗D. 极化方式答案：B8. 以下哪种天线具有较宽的工作带宽？（）A. 偶极子天线B. 微带天线C. 槽孔天线D. 抛物面天线答案：B9. 天线的方向图通常在哪个平面上进行测量？（）A. 水平面B. 垂直面C. 任意面D. 等效面答案：A10. 对于一个天线阵列，如果增加阵列中的单元数，通常会导致（）。

A. 增益增加B. 增益减少C. 辐射方向图变宽D. 辐射方向图变窄答案：A二、多项选择题（每题3分，共15分）11. 天线的基本参数包括（）。

A. 增益B. 阻抗C. 极化D. 带宽E. 辐射电阻答案：A, B, C, D12. 以下哪些因素会影响天线的增益？（）A. 天线的尺寸B. 天线的材质C. 天线的形状D. 天线的安装位置E. 天线的极化方式答案：A, C, D13. 天线阵列的设计中，以下哪些因素会影响阵列的方向图？（）A. 单元天线的数量B. 单元天线之间的间距C. 单元天线的相位差D. 单元天线的增益E. 单元天线的极化方式答案：A, B, C14. 以下哪些天线类型属于宽频带天线？（）A. 微带天线B. 槽孔天线C. 偶极子天线D. 抛物面天线E. 螺旋天线答案：A, B, E15. 以下哪些因素会影响天线的阻抗？（）A. 天线的尺寸B. 天线的材质C. 天线的馈电方式D. 天线的极化方式E. 天线的工作频率答案：A, C, E三、判断题（每题2分，共20分）16. 天线的增益越高，其接收信号的能力越强。

天线基本知识试题1、天线的基本作用是什么？转成为自由空间的电磁波，将传输线中的高频电磁能转成为自由空间的电磁波，或反之将自由空间中的电磁波转化为传输线中的高频电磁能。

因此，的电磁波转化为传输线中的高频电磁能。

2、天线的基本结构形式是什么？天线的工作带宽是如何确定的？它的物理本质是什么？天线的基本结构是两根长度大于波长的电流增加形成较强辐射导线天线的工作宽带是在规定的驻波比下天线的工作频带宽度决定的驻波比下天线的工作频带宽度决定的。

天线的工作宽带是在规定的驻波比下天线的工作频带宽度决定的。

它的物理本质是张开并且长度相当于波长的两导线载入方向相同的交变电流产生相同方向感应电动势产生较强辐射。

流产生相同方向感应电动势产生较强辐射。

4、天线的极化是如何定义的？它可分为哪几种极化不同的天线？天线辐射的电磁场的电场方向就是天线的极化方向。

可分为双极化天线，天线辐射的电磁场的电场方向就是天线的极化方向。

可分为双极化天线，圆极化天线，垂直极化天线，水平极化天线，度倾斜的极化、圆极化天线，垂直极化天线，水平极化天线，+45 度倾斜的极化、-45 度倾斜的极化天线5、天线的方向图表明了天线的什么特性？3dB 波束宽度及 10dB 波束宽度是如何定义？天线的方向图表明了天线的方向性的特性 3dB 天线的方向性的特性。

天线的方向图表明了天线的方向性的特性。

波束宽度是主瓣两半功率点度的波瓣宽度，间的夹角为 60 度的波瓣宽度，10dB 波束宽度是主瓣两半功率点间的夹角为 120 度的波瓣宽度。

度的波瓣宽度。

6、为了使天线辐射的方向性更强即波束的方向图更窄，我们通常采用什么方法来改变天线辐射的方向性，它的物理原理是什么？一般说来，为了使天线辐射的方向性更强即波束的方向图更窄，一般说来，为了使天线辐射的方向性更强即波束的方向图更窄，我们通常采用提高天线的增益来改变天线辐射的方向性，采用提高天线的增益来改变天线辐射的方向性，它的物理原理是主瓣波束宽度越窄，天线增益越高。

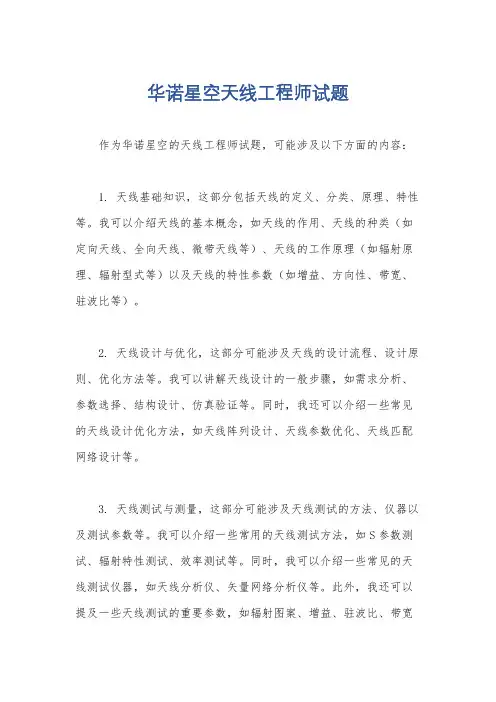

华诺星空天线工程师试题
作为华诺星空的天线工程师试题，可能涉及以下方面的内容：
1. 天线基础知识，这部分包括天线的定义、分类、原理、特性等。

我可以介绍天线的基本概念，如天线的作用、天线的种类（如定向天线、全向天线、微带天线等）、天线的工作原理（如辐射原理、辐射型式等）以及天线的特性参数（如增益、方向性、带宽、驻波比等）。

2. 天线设计与优化，这部分可能涉及天线的设计流程、设计原则、优化方法等。

我可以讲解天线设计的一般步骤，如需求分析、参数选择、结构设计、仿真验证等。

同时，我还可以介绍一些常见的天线设计优化方法，如天线阵列设计、天线参数优化、天线匹配网络设计等。

3. 天线测试与测量，这部分可能涉及天线测试的方法、仪器以及测试参数等。

我可以介绍一些常用的天线测试方法，如S参数测试、辐射特性测试、效率测试等。

同时，我可以介绍一些常见的天线测试仪器，如天线分析仪、矢量网络分析仪等。

此外，我还可以提及一些天线测试的重要参数，如辐射图案、增益、驻波比、带宽
等。

4. 天线应用与发展趋势，这部分可能涉及天线在通信领域的应用以及未来的发展趋势。

我可以介绍天线在不同领域的应用，如无线通信、卫星通信、雷达、无线传感器网络等。

同时，我可以探讨天线技术的发展趋势，如天线小型化、多频段天线、宽带天线、智能天线等。

以上是我对华诺星空天线工程师试题可能涉及的内容的初步分析。

如果你有具体的问题或者需要更深入的解答，请随时提出。

微波技术与天线考试试卷1.充有$\epsilon_r=2.25$介质的无耗同轴传输线，其内、外导体直径分别为$2a=2$mm，$2b=7$mm，传输线上的特性阻抗$Z=$Z=\frac{60}{\sqrt{\epsilon_r}}\ln\frac{b}{a}=\frac{60}{\sqr t{2.25}}\ln\frac{7}{1}=75\,\Omega$$2.匹配负载中的吸收片平行地放置在波导中电场最大处，在电场作用下吸收片强烈吸收微波能量，使其反射变小。

3.平行$z$轴放置的电基本振子远场区只有$E$和$H$两个分量，它们在空间上垂直，在时间上同相。

4.已知某天线在$E$平面上的方向函数为$F(\theta)=\sin\left(\frac{\pi}{4}\sin\theta-\frac{\pi}{4}\right)$，其半功率波瓣宽度为$2\theta_{0.5}=30^\circ$。

5.旋转抛物面天线由两部分组成，馈源把高频导波能量转变成电磁波能量并投向抛物反射面，而抛物反射面将其投过来的球面波沿抛物面的焦线向反射出去，从而获得很强的定向性。

判断题：1.传输线可分为长线和短线，传输线长度为3cm，当信号频率为20GHz时，该传输线为短线。

（错）2.无耗传输线只有终端开路和终端短路两种情况下才能形成纯驻波状态。

（错）3.由于沿Smith圆图转一圈对应$\lambda/2$，$\lambda$变换等效于在图上旋转180°，它也等效于通过圆图的中心求给定阻抗（或导纳）点的镜像，从而得出对应的导纳（或阻抗）。

（对）4.当终端负载阻抗与所接传输线特性阻抗匹配时，则负载能得到信源的最大功率。

（错）5.微带线在任何频率下都传输准TEM波。

（错）6.导行波截止波数的平方即$k_c^2$一定大于或等于零。

（错）7.互易的微波网络必具有网络对称性。

（错）8.谐振频率$f$、品质因数$Q$和等效电导$G$是微波谐振器的三个基本参量。
