直饮水设备系统设计方案说明及工艺流程介绍

管道直饮水工程2010年05月20日目录一、总述二、设计原那么和依据三、工艺流程设计四、直饮水机房平面图五、系统运行耗材清单六、主机选型说明七、消毒装置说明八、参考资料：管道直饮水九、不锈钢管道参考资料一、总述1 、项目概况XXXX座落在XXX，是一个集办公、科研为一体的办公大楼。

本次管道直饮水以按整体设计一个核心处置机房，通过不锈钢管道对办公区域进行循环供水。

二、饮用水及直饮水进展情形自1985年起，通过漫长的20年，中国最新的《城市供水水质标准》已出台，并于2005年6月1日起开始实施。

《标准》对水质提出了更高的要求，与现行的20年前公布的国标《生活饮用水卫生标准》（1985年公布）相较，检测项目由35项增加到93项，包括一些分量检测，总项目达101项，其中常规检测项目42项，超级规检测项目59项。

《标准》对项目的限值有更严格的要求，增加了对有机污染物和农药的检测项目、对消毒副产物检测项目和对原虫类病毒体的检测项目。

《标准》对供水水质保障的系统性做出明确规定。

从水源、水厂、配水管网到二次供水设施，各个环节都必需严格操纵。

《标准》也适用于单位自建的生活用水供水设施。

《标准》的实施，为广大居民的饮水平安和躯体健康提供新的法律保障，同时也宣告采纳“超滤”技术进行饮用水简单处置的道路将愈来愈小，而采纳“纳滤”等新技术进行“深度处置”的模式将具有广漠的进展前景。

依照新的饮用水标准，限于目前的企业技改资金、市政管道翻新所需的巨额投入来源不足等诸多因素，全国各地的自来水公司的出水水质要在短时间乃至10年内达到标准是不大可能的，相当多的自来水公司连相应的新标准的水质检测设备都无法配套，因此针对人们生活用水只占城市自来水总出水的1-2％（居民用水占市政自来水的10％，工业用水占90％；而居民/学生的饮用水又只占其整体生活用水的10％，其余为洗澡、洗手间、清洁用水）的实际情形，通过对这1-2％的饮用部份的用水进行深度处置（纳滤级别以上），利用独立循环的食物级卫生管道输送到各个饮水点的“分质供水”“管道直饮水”行业在国内诞生10年来取得了进一步的庞大进展空间，可为社会各层次的需求提供“平安、健康”的饮用水。

校园直饮水设计方案【正文】随着环境保护意识的提升和人们对健康的要求日益增长，校园直饮水方案逐渐成为各大学校关注的焦点。

本文将介绍一种适用于校园的直饮水设计方案，从水质净化、水源设置、水龙头安装等方面进行论述，力求为校园提供一种安全、便捷的饮水系统。

1. 水质净化为了确保直饮水的安全和卫生，首要的任务是对水质进行净化处理。

设计方案建议引入先进的水处理技术，包括预处理、过滤、消毒等环节。

首先，通过预处理技术，去除水中的悬浮物、沉淀物和大颗粒杂质，一般采用沉淀、过滤等方式。

接下来，通过过滤技术，进一步去除水中的微小颗粒、微生物和有机物质。

最后，采用消毒技术，如紫外线消毒或臭氧消毒，杀灭水中的细菌、病毒和其他微生物。

2. 水源设置选择合适的水源对于校园直饮水系统至关重要。

如果可行，建议选择地下水或山泉水作为水源，因为这些水源通常质量较好且不易受到污染。

另外，需要进行地质勘测，确保选址处没有地下水源受到工业和农业废水的污染。

此外，应当确保选址处离校园主要活动区域较近，方便学生和教职员工获得直饮水。

3. 水龙头安装在校园内设置直饮水水龙头是提供便捷、快速饮水的关键环节。

为了确保水龙头的安全和卫生，应选择防滴漏、防尘、防污染的高品质水龙头。

此外，水龙头的外观设计应简洁大方，易于清洁和维护。

同时，建议在水龙头附近设置自动感应装置，方便使用者快速获取水源，避免直接接触水龙头表面。

4. 推广与宣传为了确保校园直饮水设计方案得到广泛推广和运用，需要进行相关的宣传工作。

学校可以在校园内设置宣传展板，向师生介绍直饮水的好处和安装方案。

另外，可以通过校园广播、电子屏幕和班级公告等渠道宣传，增强学生和教职员工对直饮水设计方案的认知和支持。

在推广过程中，可以邀请专业机构或者相关科研团队开展水质检测等活动，为用户提供直观的数据和实证结果，并回答用户的疑问。

5. 维护和管理校园直饮水设计方案的长期有效运行需要进行维护和管理工作。

学校可以设立专门的维修保养团队或委托专业机构负责定期检查和维护直饮水系统。

2吨/小时直饮水系统技术方案目录1、技术设计依据 (5)2、技术特点与介绍 (5)3、设备选配说明 (6)4、设备配置参数 (7)5、供水泵组系统 (11)6、成套自动化控制说明 (11)7、设备明细清单 (1)错误!未定义书签。

1、技术设计依据《中华人民共和国生活饮用水卫生标准》（GB5749-2006）《建筑给水排水设计规范》（GB50015-2003）《室外给水设计规范》（GBJ13-86）《生活饮用水管道分质直饮净水卫生规范》（卫生部）《管道直饮净水系统技术规程》（中国建设部）2、技术特点与介绍管道分质供水成套设备与分质供水管网优化设计相结合，形成独特的技术风格，整套系统经多项工程验证，对水中病菌、有毒重金属、放射性核素、有机微污染物去除率分别高达99%、95%、99%及95%，水质甘甜可口，可直接生饮。

其工程技术特点如下：1）、根除了源水中有毒有害物质，多项毒理性指标，如三卤甲烷、四氯化碳、苯系物、多环芳烃、农药、酚类、以及铅、汞、铍、铬、隔、铀、铊等其他放射性核素均在检测限以下。

检测的毒理性指标达到中华人民共和国生活饮用水卫生标准。

2）、针对管道直饮水的特点，采用最新科研成果——高级氧化杀菌，根除了饮用水中消毒副产物，改善了水的口感；3）、净化水PH值在7.0-7.5，呈中性-弱碱性，更有益于人体健康，水口感好；4）、该系统与官网设计有效的配合，能有效循环，无死水端，用户末梢水可永久保持新鲜。

5）、系统的整体性方面已做到了系统的控制集成；实行生产、杀菌、循环、供水的全自动控制，无需专人管理。

同时设计了多套安全保障体系，保障了体统的安全性。

3、设备选配说明1）、净水水质标准原水水质：符合市政自来水卫生要求的水源水。

出水水质：符合中华人民共和国生活饮用水卫生标准。

2）、用水量：产水2.0吨/小时设计最大时的用水量为3吨/小时，配置3吨的净水箱。

配置3吨的原水箱。

考虑到用户用水量相对较集中，因此供水泵组的供水量选用10吨/小时，当用水量处于低谷期时，供水管道内容易滋生细菌，使水质变坏。

直饮水方案目录1. 前言2. 工程界区和设计基础条件2.1. 工程范围部分2.2. 工程界区2.3. 设计基础2.4. 设计规范基础3. 总设计方案3.1. 本系统由五个部分组成3.2. 系统说明3.3. 工艺流程说明4. 工艺流程描述4.1. 预处理部分4.2. 纯净水设备净化设备部分4.3. 紫外线杀菌器4.4. 臭氧杀菌器4.5. 桶装水灌装和包装部分4.6. 瓶装水灌装和包装部分4.7. 洁净车间部分4.8. 手动套标热缩机4.9. 自动喷码机4.10. 自动热收缩膜机5. 设备供货范围及报价清单5.1. 纯净水设备净化设备部分报价5.2. 大桶灌装和包装设备报价5.3. 小瓶灌装和包装设备报价5.4. 洁净车间报价5.5. 吹瓶生产线报价6. 项目总体报价7. 售后服务条款8. 施工方案1. 前言1.1 本方案涉及的流程及设备是为桶装纯净水生产线项目，整条生产线系统设计内容如下：1.1.1 产水类型：桶装纯净水生产线。

1.1.2 系统总进水：12m³/hr。

1.1.3 系统标准出水：6m³/hr1.1.4 系统配置：纯净水净化量6m³/hr，桶装水灌装量300 桶/hr.1.1.6 运行方式：制水部分自动运行(并具备手动操作功能)。

1.1.7 供水方式：连续产出1.2 本方案主要依据如下：1.2.1 原水水源：1.2.2 原水水质分析：提供的原水水样(水质分析报告见附件)。

1.2.3 设计界线：原水水箱入口至灌装包装(详见带工艺流程图)1.2.4 其他涉及的设计基础条件将在技术讨论中确定。

1.3 系统对外界要求1.3.1 进水管：进水管送至原水箱内。

1.3.2 供电缆：电源至设备之间，有需方负责，供方负责设备之间电缆。

1.3.3 废水处理：排至厂房内地沟。

2. 工程界区和设计基础条件2.1. 工程范围部分：⏹ 预处理部分⏹ 纯净水净化部分⏹ 灌装和包装部分⏹ 自控系统及配套设备2.2. 工程界区原水箱入水口至净水出水口，入水口为40 内丝或外丝，至包装设备2.1 界区内的以下工程由供方负责⏹ 工艺系统设备工程⏹ 工艺系统设备供电工程⏹ 工艺系统仪表和控制工程2.2 界区内的以下工程由需方负责⏹ 电源送总配电盘和设备电源⏹ 土建和建筑工程采暧通风空调工程⏹ 生活、消防和排水工程⏹ 照明和防雷接地工程2.3 工程界区的边界条件⏹ 原水提供：正常12.0m³/h⏹ 电源提供：380V/220V;总功率：30KW⏹ 排水：设备排水排入室内排水沟⏹ 产水：纯净水净化流量为6m³/h.⏹ 灌装量：桶装水灌装量300 桶/hr。

1.0m3/h直饮水工程设计方案书目录第一章设计基础 (2)1.1前言 (2)1.2系统设计依据 (2)1.3工场条件 (3)1.4工程交接面 (3)第二章工程工艺设计 (3)2.1工艺流程确定 (3)2.2工艺流程 (4)2.3工艺设备说明 (4)第三章工程设备清单和价格 (8)3.1工程设备清单和报价 (8)第四章工程实施计划和技术范畴 (9)4.1工程进度安排 (9)4.2需方工作 (10)第五章技术培训 (10)第六章质保和售后服务 (10)第一章设计基础1.1 前言1．管道直饮水概念管道直饮水是以自来水或符合生活饮用水水源水质标准的水为原水，经深度净化后通过固定管道输送、供给用户直接饮用的纯净水，最早源于美国、丹麦、荷兰等一些国家，经过不断的发展，目前在发达国家中已较为普遍了。

于近年出现，当前呈现出进一步扩大规模的发展趋势。

2．管道直饮水发展随着国民经济的发展、社会的进步以及广大人民群众健康意识的提高，在一些经济较发达地区的城市居民收入有了明显增长之后，对生活饮用水的质量要求逐步提高。

然而由于城市自来水水源受到污染和自来水在输送过程中的二次污染，使得一些城市的自来水水质有所降低，如自来水的感官性状指标中要求无嗅、无味，例如上海、广州的自来水有时有明显的异味。

这就形成了管道直饮水的供求关系，进而使管道直饮水市场从无到有，并在一些城市逐渐发展起来。

在国内，自1997年上海浦东新区锦华居住小区首个实现了管道直饮水工程后，由于其良好的经济性和取用便利、节约能源、卫生等优点，引起了国内许多大、中城市的重视，目前已有上海、大庆、无锡、深圳等地在推广应用。

3．管道直饮水的价格优势由于直饮水的价格介于自来水与桶装水、瓶装水的价格之间，因此有很大的价格优势和发展空间。

而市场上出售的桶装水和瓶装水的价格一般是0.67 元/L和3.60 元/L。

三种水价间的差距为直饮水的发展提供了客观条件，如对于饮用者来说，饮水量按3 L/d 计，则其水费也就是1～1.5 元/d，一个月的水费最多也就是45 元，由于饮用的绝对量比较小，所以并没有给消费者带来多大的经济负担；对于投资者来说，成本价与销售价之间的差距较大，效益十分明显，如果有一个合理的规模，则赢利水平相当可观。

办公直饮水系统设计方案第一步，选择水源。

办公直饮水系统的水源可以是自来水、地下水或其他可靠的供水源。

选择水源时需要考虑水质、供水可靠性和水源的可获得性。

自来水是最常见的供水方式，但它的水质通常需要经过处理来确保可饮用。

地下水可能具有较好的水质，但获取成本较高。

其他供水源可能需要进一步测试和处理以确保水质符合标准。

第二步，净水器选型。

净水器是办公直饮水系统的核心组成部分，通过过滤和处理水质来提供可饮用水。

根据水质和需求选择合适的净水器，一般有反渗透净水器、活性炭净水器、超滤净水器等。

反渗透净水器能有效去除细菌、病毒和重金属等有害物质，但需要消耗较多的水和电力资源。

活性炭净水器则能去除异味和余氯等，适合水质较好的地区使用。

超滤净水器则能去除大部分杂质，适合初步处理水质。

第三步，设备安装。

办公直饮水系统的设备安装需要考虑空间、管道和电源等条件。

设备通常需要与自来水管道相连，并通电供电。

在安装过程中，需要保证设备与管道连接紧密，避免漏水和污染。

同时，设备的位置需要方便用户使用，并保证通风和排水。

第四步，管理和维护。

办公直饮水系统需要定期进行管理和维护，以确保设备的正常运行和水质的安全。

管理工作包括定期更换滤芯、清洁设备和消毒等。

在进行管理和维护时，需要严格按照厂家的操作规程和建议进行，保证操作的正确性和有效性。

此外，还需要定期对水质进行检测，以确保水质符合相关标准。

通过以上设计方案的实施，办公直饮水系统能够为办公室提供干净、安全和便捷的直饮水，方便办公人员获取水源，提高员工生活质量和办公效率。

同时，还能减少使用桶装水等资源的浪费，对环境具有一定的保护作用。

但值得注意的是，办公直饮水系统的设计和使用需要严格按照相关标准和规范进行，以确保水质的安全和用户的健康。

直饮水工程方案1. 项目概述直饮水工程是指将地下水或水源进行处理后，直接供应给用户使用的一种水处理方式。

与传统的自来水供应方式相比，直饮水工程具有易于安装、节约空间、无二次污染等优点。

本项目拟在某市区进行直饮水工程的建设，以提升城市饮用水处理方式，提高水质，保障居民健康。

2. 工程流程（1）水源选取：首先需要选取一个干净的水源，以保证水质的可靠性。

考虑到当地的地下水资源条件较好，因此决定采用地下水作为直饮水工程的水源。

（2）取水及输水：在选定地下水源后，需要进行取水装置的设计和建设，以及输水管道的铺设。

取水装置和输水管道的设置需考虑到水源的保护和输水的稳定性。

（3）水质处理：地下水源通常含有一定量的杂质和微生物，因此需要进行水质处理，以确保水质符合饮用水标准。

水质处理设备包括混凝沉淀装置、过滤装置、消毒装置等。

（4）直供系统建设：经过水质处理的地下水通过直供系统分配到城市各个区域，供应给居民直接饮用。

直供系统的建设需要考虑到管网的布局、水压和水量的配备等问题。

（5）监测及维护：在直饮水工程建成后，需要建立监测系统，对水质和供水情况进行实时监控，并及时进行维护和保养，以保证水质的持续稳定和可靠供水。

3. 技术方案（1）水源选取：确定在地下水资源丰富、水质优良的区域选取地下水源。

（2）取水及输水：选用低噪音、高效率的取水设备，并采用合适的管材和管道布局，确保输水的稳定和安全。

（3）水质处理：采用先进的水质处理设备，包括多介质过滤器、臭氧发生器等，并按照国家饮用水卫生标准进行水质处理。

（4）直供系统建设：建设完善的直供系统，包括分区配水，供水管网布局和供水泵站的设置，以确保各个区域的供水充足和稳定。

（5）监测及维护：建立完善的水质监测系统，包括在线监测设备和实验室检测，及时发现和解决供水问题，确保水质的稳定和供水的可靠性。

4. 预算及投资（1）取水及输水设备投资：根据选用的取水设备和输水管道的长度，初步估计投资约为200万元。

直饮水设备设计方案说明及工艺流程资料下载一、直饮水系统设计方案说明1、第一级预处理，主要采用古英砂多介质过滤器将原水中的一些可见并且有害的物质去除，系统可以进行自动或者手动正冲洗反冲洗等。

2、第二级预处理，主要采用的是果壳活性碳过滤器去除水中的一些异味和色素以及水中含有的一些余氯和有害物质，系统可以进行自动或者手动正冲洗反冲洗等。

3、第三级预处理主要采取的是阳树脂来降低水的硬度，使水中的钙镁离子得到吸附，将水变软，这样可以延长反渗透膜的寿命。

也可以进行树脂再生。

4、第四级预处理是使水在经过5um孔径精密过滤器时得到净化，去除浊度和色度并使水得已优化，让水达到反渗透进水要求并且保证产水的质量，也可以延长设备的寿命。

5、第五步是采用反渗透主机来进行脱盐处理，使不达到国家标准的纯净水。

6、第六步采用微过滤装置，是防止一些微粒的树脂从布水里滤出来，由些再造成二次污染。

这个步聚应用到一些对水质要求特别高的地方。

7、第七步采用的是杀菌系统来减少细菌的二次污染，同时又能保证水的鲜活性。

二、直饮水系统进水参数一般源水分为自来水和地下水两种，一般进水压力要大于0.3MPa，进水的电导率要小于800us/cm，如果电导率超过800us/cm了，这样情况，我公司建议您选用双级反渗透。

三、直饮水系统工艺流程第一种采用的是反渗透的方法：源水在源水箱里经过源水的增压泵将水进入多介质过滤器去除可见大块杂质，接下来再进入活性碳过滤器来去除色度，异味和水中余氯等，接下来进入的是阳树脂软化器，由此对水进行软化，再进入精密过滤器完成一级反渗透再经过紫外线杀菌器杀菌最终达到用水点。

第二种采用的是超滤的方法：源水在源水箱里经过源水的增压泵将水进入多介质过滤器去除可见大块杂质，接下来再进入活性碳过滤器来去除色度，异味和水中余氯等，接下来进入的是阳树脂软化器，由此对水进行软化，再进入精密过滤器和超滤系统，再经过紫外线杀菌器杀菌最终达到用水点。

写字楼直饮水设备工艺流程与系统说明资料下载每个人都离不开水,成年人的含水量达到 70%,也可说人是水做的。

人体中的新陈代谢、血液循环等人体的一切生命活动都需要有水的参与。

所以人必须要多喝安全的水来保持健康的身体, 写字楼直饮水设备就能为那些每天忙忙碌碌的上班族提供放心的饮用水。

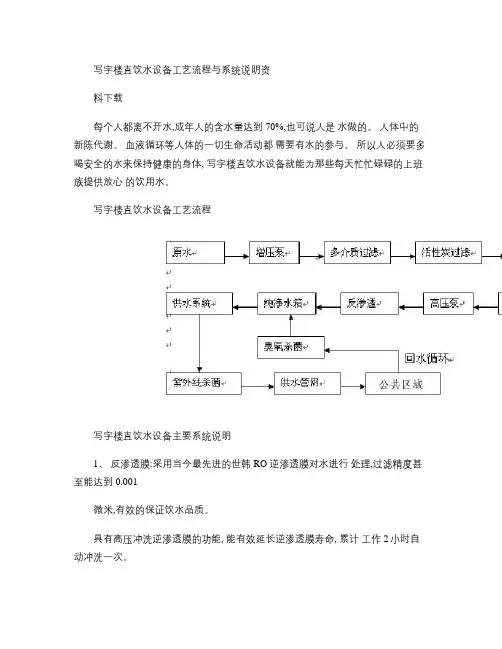

写字楼直饮水设备工艺流程写字楼直饮水设备主要系统说明1、反渗透膜:采用当今最先进的世韩 RO 逆渗透膜对水进行处理,过滤精度甚至能达到 0.001微米,有效的保证饮水品质。

具有高压冲洗逆渗透膜的功能, 能有效延长逆渗透膜寿命, 累计工作 2小时自动冲洗一次。

2、南方泵:性能可靠且稳定,当泵的出口压力超过某设定值时,会自动切断高压泵供电,保护系统不在超高压下运行。

3、过滤装置:经过三级过滤, 清除原水中的悬浮物、胶体、重金属、细菌、泥沙和其他有害杂质, 综合发挥滤芯最有效作用, 仅保留水分子和溶解氧。

4、紫外线杀菌器:具有辐照强度高稳定性极强,杀菌寿命长。

该技术指导资料由莱特莱德银川直饮水设备厂家提供写字楼直饮水设备优势我公司的写字楼直饮水设备节能环保, 废水可以回收再利用, 可以结合工程实际情况量体裁衣, 为您设计、选择和定作最合适的设备。

利用先进的膜分离技术,高效安全的去除杂质、细菌、病毒等, 可以保留对人体有益的矿物质和微量元素。

因为我公司的制水工艺成熟, 所以本设备的使用寿命能长久。

而且设备不需要专人执守, 采用 PLC 全自动控制, 随时监测水质和故障能确保长期稳定运行,价格实惠。

最重要的是即开即饮,饮水方便快捷也符合上班族的快节奏生活。

人缺了水是无法生存的, 人们在忙碌的工作中有时就会忽略了喝水,而我们的写字楼直饮水设备能提供卫生、安全、方便的饮用水,也希望能为您繁忙的工作生活中舒缓疲劳、放松心情。

本设备完全符合国家直饮水标准,能持续稳定的运行。

该技术指导资源推荐:写字楼直饮水设备工艺流程与系统说明资料下载。

生活小区直饮水系统设计方案管道直饮水是指以自来水或符合生活饮用水水源水质标准的水为原水，经深度净化后通过固定管道输送，供给用户直接饮用的纯净水。

小区实行分质供水，将自来水深度处理后作为直接饮用水。

直接饮用水由制水站集中制水，后经卫生级管道输送到各用户。

1 系统设计1.1水质指标系统进水采用生活用水，出水水质符合国家饮用净水标准（CJ941999）,部分指标达到欧盟2002饮用水标准。

要求系统能去除原水中的有害物质，特别是各种重金属及有机污染物，同时最大可能地保留并添加人体健康所必须的各种微量元素（如硒，锶等）和矿物质，集矿泉水,纯净水的优点，并克服其不足。

1.2设计规模根据每人饮用净水的有关标准本系统设制水站一个，设计规模每小时2吨。

2.1工艺流程根据原水水质特征，经分析比较，确定以反渗透技术为主导的饮用水深度净化工艺方案，主要包括预处理，反渗透，后处理三个部分。

制水站的供水系统工艺流程如图所示。

2.2预处理部分预处理装置包括原水箱，增压泵，多介质过滤器，活性炭过滤器，加药装置等设备，主要作用是降低硬度，浊度，微生物和含氯量，保护反渗透膜（RO膜）的正常工作。

（1）原水箱：在原水压力波动比较大的情况下，使原水增压泵能稳定可靠工作，并且有利于整个系统的自动化控制的实现。

水箱设有水压传感器，控制进口阀门的启动和增压泵的运行，为水箱水位动态反应提供信号。

（2）增压泵：采用优质离心泵，可长时间无维护连续工作，性能可靠。

泵的进出口管路上装有逆止阀，压力表以确保泵的安全运行。

（3）多介质过滤器：多介质过滤器内装有石英砂和KDF填料，主要是去除水中的颗粒杂质，悬浮物，降低浊度，减少后处理的负担。

进出口管路上装有压力表和全自动多路控制阀，实现设备的无人操作。

（4）活性炭过滤器：活性炭过滤器内装有优质果壳活性炭，主要是吸附水中多介质过滤器未去除的部分有机物和余氯，延长RO膜的使用寿命。

进出口管路上装有压力表和全自动多路控制阀，实现设备的无人操作。
