电磁感应习题课

高二物理简报 电磁感应的综合应用【知识点一】电磁感应中的电路问题、与力学综合问题1．内电路和外电路(1)切割磁感线运动的导体或磁通量发生变化的线圈都相当于 。

(2)该部分导体的电阻或线圈的电阻相当于电源的 ，其余部分是 。

2．电源电动势和路端电压(1)电动势：E ＝Bl v 或E ＝ 。

(2)路端电压：U ＝IR ＝ 。

3．安培力的大小⎭⎪⎬⎪⎫感应电动势：E ＝Bl v感应电流：I ＝E R 安培力公式：F ＝BIl ⇒F ＝B 2l 2vR4．安培力的方向(1)先用 确定感应电流方向，再用 确定安培力方向。

(2)根据楞次定律，安培力方向一定和导体切割磁感线运动方向 。

[试一试]1、如图所示，MN 、PQ 是间距为L 的平行金属导轨，置于磁感应强度为B ，方向垂直导轨所在平面向里的匀强磁场中，M 、P 间接有一阻值为R 的电阻。

一根与导轨接触良好、有效阻值为R2的金属导线ab 垂直导轨放置，并在水平外力F 的作用下以速度v 向右匀速运动，则(不计导轨电阻)( )A ．通过电阻R 的电流方向为P →R →MB ．a 、b 两点间的电压为BL vC ．a 端电势比b 端高D ．外力F 做的功等于电阻R 上发出的焦耳热2、如图所示，ab 和cd 是位于水平面内的平行金属轨道，轨道间距为l ，其电阻可忽略不计。

ac 之间连接一阻值为R 的电阻，ef 为一垂直于ab 和cd 的金属杆，它与ab 和cd 接触良好并可沿轨道方向无摩擦地滑动，其电阻可忽略。

整个装置处在匀强磁场中，磁场方向垂直于图中纸面向里，磁感应强度为B 。

当施外力使杆ef 以速度v 向右匀速运动时，杆ef 所受的安培力为( )A.v B 2l 2RB.v Bl RC.v B 2l RD.v Bl 2R【重难点突破一】电磁感应与电路知识的综合应用1.对电磁感应电源的理解(1)电源的正、负极可用右手定则或楞次定律判定。

(2)电源电动势的大小可由E ＝Bl v 或E ＝n ΔΦΔt 求得。

选择题_05图示单元十七 电磁场理论 1一 选择题01. 在感应电场中电磁感应定律可写成kL d E dL dtψ⋅=-⎰ ，式中k E 为感应电场的电场强度。

此式表明: 【 】(A) 闭合曲线L 上，k E处处相等； (B) 感应电场是保守力场；(C) 感应电场的电力线不是闭合曲线；(D) 在感应电场中不能像对静电场那样引入电势的概念02. 下列各种场中不是涡旋场为: 【 】(A) 静电场； (B) 稳恒磁场； (C) 感应电场； (D) 位移电流激发的磁场。

03. 下列各种场中的保守力场为: 【 】(A) 静电场； (B) 稳恒磁场； (C) 涡旋电场； (D) 变化磁场。

04. 对位移电流，有下述四种说法，请指出哪一种说法正确。

【 】(A) 位移电流是由变化电场产生的； (B) 位移电流是由线性变化磁场产生的； (C) 位移电流的热效应服从焦耳一楞次定律； (D) 位移电流的磁效应不服从安培环路定理。

05. 在圆柱形空间内有一磁感强度为B的均匀磁场，如图所示。

B的大小以速率/dB dt 变化．在磁场中有,A B 两点，其间可放直导线AB 和弯曲的导线AB ，则 【 】(A) 电动势只在直线型AB 导线中产生；(B) 电动势只在弧线型AB 导线中产生； (C) 电动势在直线型AB 和弧线型AB 中都产生，且两者大小相等； (D) 直线型AB 导线中的电动势小于弧线型AB 导线中的电动势。

06. 下列哪种情况的位移电流为零？ 【 】(A) 电场不随时间而变化； (B) 电场随时间而变化； (C) 交流电路； (D) 在接通直流电路的瞬时。

二 填空题07. 反映电磁场基本性质和规律的积分形式的麦克斯韦方程组为:填空题_09图示1) SD dS q ⋅=∑⎰ ； 2)m L dE dl dtΦ⋅=-⎰ ； 3) 0SB dS ⋅=⎰ ； 4) D L d H dl I dtΦ⋅=∑+⎰ 。

试判断下列结论是包含于或等效于哪一个麦克斯韦方程式的。

第二章电磁感应习题课:电磁感应中的动力学、能量和动量问题课后篇素养形成必备知识基础练1.(多选)如图所示,有两根和水平方向成α角的光滑平行的金属轨道,间距为l,上端接有可变电阻R,下端足够长,空间有垂直于轨道平面的匀强磁场,磁感应强度为B。

一根质量为m的金属杆从轨道上由静止滑下,经过足够长的时间后,金属杆的速度会趋于一个最大速度v m,除R外其余电阻不计,则()A.如果B变大,v m将变大B.如果α变大,v m将变大C.如果R变大,v m将变大D.如果m变小,v m将变大金属杆从轨道上滑下切割磁感线产生感应电动势E=Blv,在闭合电路中形成电流I=BlvR,因此金属杆从轨道上滑下的过程中除受重力、轨道的弹力外还受安培力F作用,F=BIl=B 2l2vR,先用右手定则判定感应电流方向,再用左手定则判定出安培力方向,如图所示。

根据牛顿第二定律,得mg sin α-B 2l2vR=ma,当a=0时,v=v m,解得v m=mgRsinαB2l2,故选项B、C正确。

2.(多选)如图所示,两足够长的平行金属导轨固定在水平面上,匀强磁场方向垂直导轨平面向下,金属棒ab、cd与导轨构成矩形闭合回路且都可沿导轨无摩擦滑动,两金属棒ab、cd的质量之比为2∶1。

用一沿导轨方向的恒力F水平向右拉金属棒cd,经过足够长时间以后()A.金属棒ab、cd都做匀速运动B.金属棒ab上的电流方向是由b向aC.金属棒cd所受安培力的大小等于2F3D.两金属棒间距离保持不变ab、cd进行受力和运动分析可知,两金属棒最终将做加速度相同的匀加速直线运动,且金属棒ab速度小于金属棒cd速度,所以两金属棒间距离是变大的,由楞次定律判断金属棒ab 上的电流方向是由b到a,A、D错误,B正确;以两金属棒整体为研究对象有F=3ma,隔离金属棒cd分析F-F安=ma,可求得金属棒cd所受安培力的大小F安=23F,C正确。

3.如图所示,纸面内有一矩形导体闭合线框abcd,ab边长大于bc边长,置于垂直纸面向里、边界为MN 的匀强磁场外,线框两次匀速完全进入磁场,两次速度大小相同,方向均垂直于MN。

分层作业11 电磁感应中的电路、电荷量和图像问题A组必备知识基础练题组一电磁感应中的电路问题1.粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中,磁场方向垂直于线框平面,其边界与正方形线框的边平行。

现使线框以同样大小的速度沿四个不同方向平移出磁场,如图所示,则在移出过程中线框的一边a、b两点间电势差的绝对值最大的是( )2.如图所示,两个相同导线制成的开口圆环,大环半径为小环半径的2倍,现用电阻不计的导线将两环连接在一起,若将大环放入一均匀变化的磁场中,小环处在磁场外,a、b两点间电压为U1,若将小环放入这个磁场中,大环在磁场外,a、b两点间电压为U2,则 ( )A.U1U2=1 B.U1U2=2C.U1U 2=4D.U 1U 2=14题组二 电磁感应中的电荷量问题3.如图所示,空间内存在垂直于纸面的匀强磁场,在半径为a 的圆形区域内部及外部,磁场方向相反,磁感应强度的大小均为B 。

一半径为b(b>a)、电阻为R 的圆形导线环放置在纸面内,其圆心与圆形区域的中心重合。

在内、外磁场同时由B 均匀地减小到零的过程中,通过导线环截面的电荷量为( )A.πB |b 2-2a 2|R B.πB (b 2+2a 2)RC.πB (b 2-a 2)R D.πB (b 2+a 2)R4.(多选)(辽宁大连高二期中)如图所示,长直导线通以方向向上的恒定电流I,矩形金属线圈abcd 与导线共面,线圈的长宽比为2∶1,第一次将线圈由静止从位置Ⅰ平移到位置Ⅱ停下,第二次将线圈由静止从位置Ⅰ绕过d 点垂直纸面的轴线旋转90°到位置Ⅲ停下,两次变换位置的过程所用的时间相同,以下说法正确的是( )A.两次线圈所产生的平均感应电动势相等B.两次通过线圈导线横截面的电荷量相等C.两次线圈所产生的平均感应电动势之比为2∶1D.两次通过线圈导线横截面的电荷量之比为2∶15.(多选)(四川泸州高二期末)一跑步机的原理图如图所示,该跑步机水平底面固定有间距L=0.8 m的平行金属电极,外接有理想电压表和R=8 Ω的定值电阻,电极间充满磁感应强度大小B=0.5 T、方向竖直向下的匀强磁场。

习题课三电磁感应中的综合问题课后·训练提升基础巩固一、选择题(第1~2题为单选题,第3~6题为多选题)1.如图所示,垂直于导体框平面向里的匀强磁场的磁感应强度为B,导体ef的长为l,ef的电阻为r,外电阻阻值为R,其余电阻不计。

ef与导体框接触良好,当ef在外力作用下向右以速度v匀速运动时,ef两端的电压为( )A.BlvB.BlvRR+r C.BlvrR+rD.BlvrR,导体棒切割磁感线产生的感应电动势为E=Blv,ef两端的电压相当于电源的路端电压,根据闭合电路欧姆定律得U ef=ER总·R=BlvR+rR,选项B正确。

2.在竖直向上的匀强磁场中,水平放置一个不变形的单匝金属圆线圈,规定线圈中感应电流的正方向如图甲所示,当磁场的磁感应强度B随时间t 按图乙所示变化时,下列选项能正确表示线圈中感应电动势E变化的是( )内,磁感应强度均匀增大,根据楞次定律,线圈中感应电流为负方向,且保持不变;1~3s内,磁感应强度不变,线圈中感应电流为零;3~5s 内,磁感应强度均匀减小,线圈中感应电流为正方向,且保持不变;0~1s内和3~5s内磁场的变化率之比为2∶1,即感应电动势之比为2∶1,可得出感应电动势图像为B,选项B正确。

3.由螺线管、电阻和水平放置的平行板电容器组成的电路如图所示,其中,螺线管匝数为n,横截面积为S,电容器两极板间距为d。

螺线管处于竖直向上的匀强磁场中,一质量为m、电荷量为q的带正电颗粒悬停在电容器中,重力加速度大小为g,则( )A.磁感应强度均匀增大B.磁感应强度均匀减小C.磁感应强度变化率为nmgdqSD.磁感应强度变化率为mgdnqS,带正电颗粒悬停在电容器中,粒子受重力与静电力作用,故静电力竖直向上,电容器下极板带正电,即通电螺线管的下端为电源正极,根据电源内部的电流由负极流向正极,由安培定则可知磁感应强度均匀减小,选项A错误,B正确。

带正电颗粒悬停在电容器中,粒子受重力与静电力作用,有qE=mg,根据法拉第电磁感应定律有E电=nΔΦΔt =nΔBΔtS,且E=E电d,联立解得ΔBΔt =mgdnqS,选项C错误,D正确。

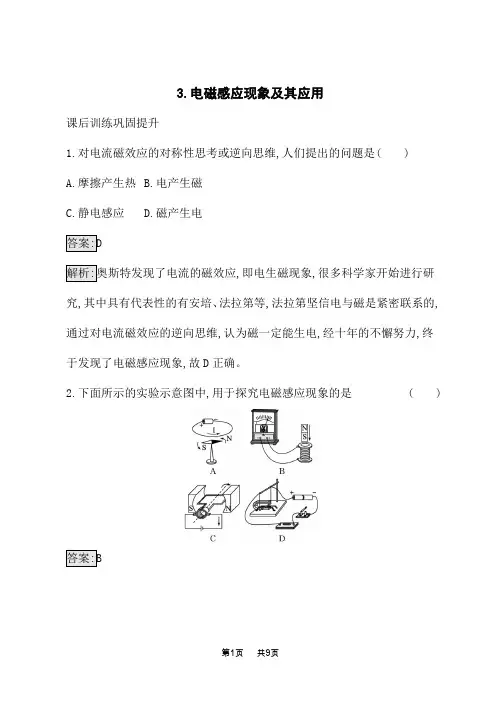

3.电磁感应现象及其应用课后训练巩固提升1.对电流磁效应的对称性思考或逆向思维,人们提出的问题是( )A.摩擦产生热B.电产生磁C.静电感应D.磁产生电,即电生磁现象,很多科学家开始进行研究,其中具有代表性的有安培、法拉第等,法拉第坚信电与磁是紧密联系的,通过对电流磁效应的逆向思维,认为磁一定能生电,经十年的不懈努力,终于发现了电磁感应现象,故D正确。

2.下面所示的实验示意图中,用于探究电磁感应现象的是( )选项是奥斯特实验,该实验证明了通电导线周围存在着磁场,利用电生磁现象制成了电磁铁,故不符合题意,故A错误;磁铁在进入线圈的过程,由于磁通量的变化,产生感应电流,这是用来探究电磁感应现象的,故B正确;线圈中有电流通过时,它就会运动起来,即说明通电导线在磁场中受力的作用,故不符合题意,故C错误;闭合开关,导线中有电流通过时,它就会运动起来,即说明通电导线在磁场中受力的作用,故不符合题意,故D 错误。

3.(多选)下图均为闭合线框在磁场中运动,请判断能产生感应电流的是( ),A、B没有磁通量的变化,所以没有感应电流,C、D是闭合回路,同时磁通量发生变化,所以产生感应电流。

4.(秋·四川凉山西昌期末)如图所示,长直导线与闭合金属线框位于同一平面内,长直导线中通有电流,下列情况中,线框中一定有感应电流产生的是( )A.电流恒定,闭合金属线框竖直向下平移B.电流恒定,闭合金属线框以通电导线为轴绕其匀速转动C.电流恒定,导线和闭合金属线框以相同的速度向右平移D.金属线框固定不动,电流增加,则其周围的磁感应强度恒定,当闭合金属线框竖直向下平移时,穿过线框的磁通量保持不变,故不会产生感应电流,故A错误;电流恒定,通电导线周围的磁感线为垂直于导线的同心圆,所以闭合金属线框以通电导线为轴绕其匀速转动,穿过线框的磁通量保持不变,故不会产生感应电流,故B错误;电流恒定,导线和闭合金属线框以相同的速度向右平移时,即二者相对静止,则穿过线框的磁通量保持不变,所以不会产生感应电流,故C错误;金属线框固定不动,电流增加,磁感应强度发生变化,则穿过线框的磁通量发生变化,所以有感应电流产生,故D正确。
