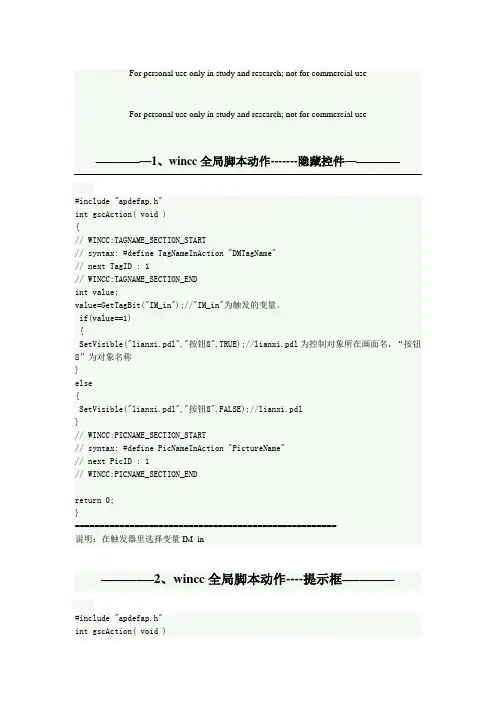

——————1、wincc全局脚本动作-------隐藏控件——————#include "apdefap.h"int gscAction( void ){// WINCC:TAGNAME_SECTION_START// syntax: #define TagNameInAction "DMTagName"// next TagID : 1// WINCC:TAGNAME_SECTION_ENDint value;value=GetTagBit("IM_in");//"IM_in"为触发的变量。

if(value==1){SetVisible("lianxi.pdl","按钮8",TRUE);//lianxi.pdl为控制对象所在画面名，“按钮8”为对象名称}else{SetVisible("lianxi.pdl","按钮8",FALSE);//lianxi.pdl}// WINCC:PICNAME_SECTION_START// syntax: #define PicNameInAction "PictureName"// next PicID : 1// WINCC:PICNAME_SECTION_ENDreturn 0;}=====================================================说明：在触发器里选择变量IM_in——————2、wincc全局脚本动作----提示框——————#include "apdefap.h"int gscAction( void ){// WINCC:TAGNAME_SECTION_START// syntax: #define TagNameInAction "DMTagName"// next TagID : 1// WINCC:TAGNAME_SECTION_ENDint value;value=GetTagBit("IM_in");if(value==1){MessageBox(NULL,"请确认三厅相关门是否关好，或者请解锁。

","提示框",MB_OK|MB_ICONEXCLAMATION|MB_SETFOREGROUND|MB_SYSTEMMODAL);}// WINCC:PICNAME_SECTION_START// syntax: #define PicNameInAction "PictureName"// next PicID : 1// WINCC:PICNAME_SECTION_ENDreturn 0;}=============================说明：在触发器中选择变量触发。

——————3、趋势面板——————————char * str_a = NULL;int Hi;int Lo;str_a = GetTagChar("TrendTagName1");Lo= GetTagSWord("TrendLo");Hi= GetTagSWord("TrendHi");SetPropWord(lpszPictureName,"qushi","TrendIndex",0);SetPropChar(lpszPictureName,"qushi","TrendTagName",str_a);SetPropWord(lpszPictureName,"qushi","ValueAxisBeginValue",Lo);SetPropWord(lpszPictureName,"qushi","ValueAxisEndV alue",Hi); ——————————————————————————————4、获取位号————————SetTagChar("TrendTagName1","ProcessValueArchive\\PT111"); //Return-Type: BOOL SetTagSWord("TrendHi",200);SetTagSWord("TrendLo",0);SetTagByte("Trenden",1);——————————————————————————————5、调用登陆函数——————#pragma code("useadmin.dll")#include "PWRT_API.H"#pragma code()if (strcmp(GetTagChar("@CurrentUser"),"")==0){PWRTLogin('c');-------------------------------------——————6、时间同步——————void SetCpuTime(){#pragma code("kernel32.dll");void GetLocalTime(SYSTEMTIME *lpst);#pragma code();SYSTEMTIME timeBOOL ret;//printf("Start function SetCpuTime\r\n");GetLocalTime(&time);ret= SetTagMultiWait("%d%d%d%d%d%d%d","data_year",time.wYear-2000,"data_month",time.wMonth,"data_day",time.wDay,"data_hour",time.wHour,"data_MINUTE",time.wMinute,"data_SECOND",time.wSecond,"data_FLAG",1)}-------------------------------------——————7、对话框调用——————BOOL A;BOOL B;HWND hwnd=NULL;int RetMsg;A=GetTagBit("TJ_ANNIU"); //Return-Type: BOOLhwnd=FindWindow(NULL,"WinCC-运行系统- ");if (A==0)RetMsg =MessageBox (hwnd, "确定要停机？", "停机警告", MB_OKCANCEL|MB_SYSTEMMODAL|MB_SETFOREGROUND);if (RetMsg==IDOK){SetTagBit("TJ_ANNIU",1);MessageBox (hwnd, "停机", "停机警告", MB_OK|MB_SYSTEMMODAL|MB_SETFOREGROUND);SetTagBit("TJ_ANNIU",0);}else B=0;}else{}------------------------------------------——————8、声音报警——————#pragma code("Winmm.dll")VOID WINAPI PlaySoundA(char* pszSound,char* hmode,DWORD dwflag);#pragma code()if(GetTagFloat("LIST555")>500)PlaySoundA("D:\\DCSDATA\\CG_wincc\\Horn\\Horn_Attention.wav",NULL,1);if(GetTagFloat("LIST555")<300)PlaySoundA("D:\\DCSDATA\\CG_wincc\\Horn\\alsndmgr.wav",NULL,1);-----------------------------------------------——————9、水平移动——————建立内部变量BOOL-Q，无符号32位-P全局动作int a;int a1;a=GetTagBit("Q");a1=GetTagDWord("P");if(a==1){a1=a1+10;}if(a1>=100){a1=0;SetTagDWord("P",a1);然后用一个按钮控制二进制变量Q，为启动信号。

物体的X位置对应的是变量P，设置为模拟量。

当P为1的时候对应的X位置。

P为2的时候对应X的位置，以此类推，就可以做出物体移动画面了，要做全局脚本-----------------------------------------------——————10、WinCC中调用SQL语言——————1、创建一个SQL文件，此文件在ISQL中建立，文件内包含所要执行的SQL语句。

Windows 对话框实现。

具体如下：2、在WinCC中用C Script 调用上述SQL文件，如下所示：#include&quot;apdefap.h&quot;void OnLButtonDown(char* lpszPictureName,char* lpszObjectName,char* lpszPropertyName,UINT nFlags,int x,int y){char*a=&quot;c:siemenscommonSQLANYISQL-q-b-cUID=DBA;PWD=SQL;DBF=E:testsqltestsqlRT.DB;DBN=CC_testsql_99-12-03-12:48:26R;READE:testsqltest.sql&quot;;Printf(&quot;%srn&quot;,a);ProgramExcute(a);}下面是一个简单的SQL文件内容：select *from pde#hd#t#test;output to e:test2.txt FORMAT ascii注意：文件名及路径中不要带空格。

合集下载

wincc-全套脚本总结

wincc-全套脚本总结

"data_FLAG",1
)
}
-------------------------------------
——————7、对话框调用——————
BOOL A;
BOOL B;
}
// WINCC:PICNAME_SECTION_START
// syntax: #define PicNameInAction "PictureName"
// next PicID : 1
// WINCC:PICNAME_SECTION_END
return 0;
}
=====================================================
int value;
value=GetTagBit("IM_in");//"IM_in"为触发的变量。
if(value==1)
{
SetVisible("lianxi.pdl","按钮8",TRUE);//lianxi.pdl为控制对象所在画etVisible("lianxi.pdl","按钮8",FALSE);//lianxi.pdl
SetPropWord(lpszPictureName,"qushi","ValueAxisEndValue",Hi);
————————————————————————
——————4、获取位号————————
SetTagChar("TrendTagName1","ProcessValueArchive\\PT111");//Return-Type: BOOL
wincc-全套脚本总结

wincc-全套脚本总结

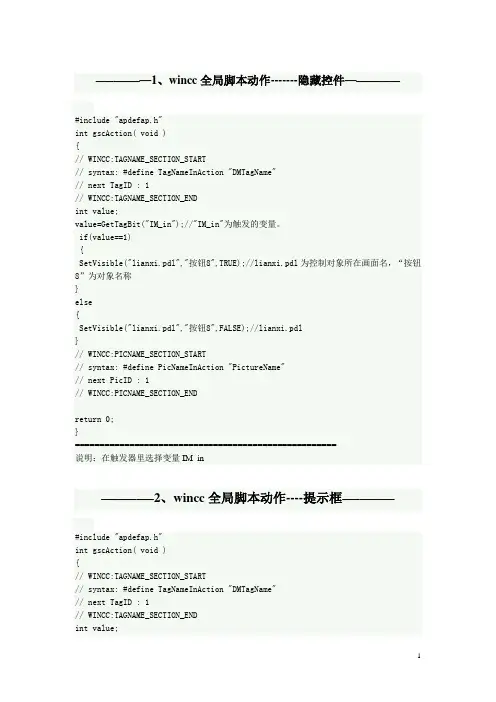

——————1、wincc全局脚本动作-------隐藏控件——————#include "apdefap.h"int gscAction( void ){// WINCC:TAGNAME_SECTION_START// syntax: #define TagNameInAction "DMTagName"// next TagID : 1// WINCC:TAGNAME_SECTION_ENDint value;value=GetTagBit("IM_in");//"IM_in"为触发的变量。

if(value==1){SetVisible("lianxi.pdl","按钮8",TRUE);//lianxi.pdl为控制对象所在画面名，“按钮8”为对象名称}else{SetVisible("lianxi.pdl","按钮8",FALSE);//lianxi.pdl}// WINCC:PICNAME_SECTION_START// syntax: #define PicNameInAction "PictureName"// next PicID : 1// WINCC:PICNAME_SECTION_ENDreturn 0;}=====================================================说明：在触发器里选择变量IM_in——————2、wincc全局脚本动作----提示框——————#include "apdefap.h"int gscAction( void ){// WINCC:TAGNAME_SECTION_START// syntax: #define TagNameInAction "DMTagName"// next TagID : 1// WINCC:TAGNAME_SECTION_ENDint value;value=GetTagBit("IM_in");if(value==1){MessageBox(NULL,"请确认三厅相关门是否关好，或者请解锁。

WINCC动画脚本集萃

WINCC动画脚本集萃

WINCC动画脚本集萃WINCC动画脚本电机风扇旋转（几何---起始角度）：#include "apdefap.h"long _main(char* lpszPictureName, char* lpszObjectName, char*lpszPropertyName){static DWORD f=20;if (GetTagBit("DI电机运行信号")) {f= f+30;if (f==360) (f=0);}return f;}电机风扇旋转（几何---结束角度）：#include "apdefap.h"long _main(char* lpszPictureName, char* lpszObjectName, char*lpszPropertyName){static DWORD i=80;if (GetTagBit("DI电机运行信号")) {i = i+30;if (i==360) (i=0);}return i;}**物料水平右移动（几何---位置X）（停车后，物料回到原点）**#include "apdefap.h"long _main(char* lpszPictureName, char* lpszObjectName, char*lpszPropertyName){static int a=350;if (GetTagBit("DI电机运行信号") && (a<=730)) {a+=20;if (a>=720) (a=350);}if (!GetTagBit("DI电机运行信号")) (a=350);return a;}物料水平右移动（几何---位置X）（停车后，物料停在该点）#include "apdefap.h"long _main(char* lpszPictureName, char* lpszObjectName, char*lpszPropertyName){static int a=350;if (GetTagBit("DI电机运行信号") && (a<=730)) {a+=20;if (a>=720) (a=350);}return a;}物料向上移动（几何---位置Y）（停车后，物料停在该点）#include "apdefap.h"long _main(char* lpszPictureName, char* lpszObjectName,lpszPropertyName){static int b=450;if (GetTagBit("DI电机运行信号") && (b>=290)) {b-=10;if (b<=280) (b=450);}return b;}年月日（静态文本）#include "apdefap.h"char* _main(char* lpszPictureName, char* lpszObjectName, char*lpszPropertyName){time_t timer ;struct tm *ptm;char *p;time(&timer);ptm =localtime(&timer);p =SysMalloc(9);sprintf(p,"%04d/%02d/%02d",ptm->tm_year-100+2000,ptm->tm_mon+1,ptm->tm_mday);return(p);}时分秒（静态文本）#include "apdefap.h"char* _main(char* lpszPictureName, char* lpszObjectName,lpszPropertyName){time_t timer ;struct tm *ptm;char *p;time(&timer);ptm =localtime(&timer);p =SysMalloc(9);sprintf(p,"%02d:%02d:%02d",ptm->tm_hour,ptm->tm_min, ptm->tm_sec);return(p);}登陆到指定的用户名无须手动输入（按钮操作）#include "apdefap.h"void OnLButtonDown(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName, UINT nFlags, int x, int y){#pragma code("useadmin.dll")#include "PWRT_API.H"#pragma code()PWRTSilentLogin("用户名", "口令");}**显示登陆对话框无须热键（按钮操作）**#include "apdefap.h"void OnLButtonDown(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName, UINT nFlags, int x, int y){#pragma code ("useadmin.dll")#include "PWRT_api.h"#pragma code( )PWRTLogin('c');}退出WINCC运行（按钮操作）#include "apdefap.h"void OnLButtonDown(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName, UINT nFlags, int x, int y){{DeactivateRTProject ();}}单位递增按钮（到上限不提示出错）#include "apdefap.h"void OnClick(char* lpszPictureName, char* lpszObjectName, char*lpszPropertyName){DWORD value;value=GetTagDWord("AI标签");if (value>90) (value=上限);else value=value+10;SetTagDWord("AI标签",value);}单位递减按钮（到下限不提示出错）#include "apdefap.h"void OnClick(char* lpszPictureName, char* lpszObjectName, char*lpszPropertyName){DWORD value;value=GetTagDWord("AI标签");if (value<10) (value=下限);else value=value-10;SetTagDWord("AI标签",value);}**单位递增按钮（到上限提示出错）**#include "apdefap.h"void OnClick(char* lpszPictureName, char* lpszObjectName, char*lpszPropertyName){DWORD value;HWND hWnd=NULL ;hWnd=FindWindow(NULL,"Wincc-运行系统- ");value=GetTagDWord("AI标签");if (value<=90) (value=value+10);else MessageBox(hWnd,"已到达上限值！","错误",MB_OK|MB_ICONWARNING|MB_APPLMODAL);SetTagDWord("AI标签",value);}**单位递减按钮（到下限提示出错）**#include "apdefap.h"void OnClick(char* lpszPictureName, char* lpszObjectName, char*lpszPropertyName){DWORD value;HWND hWnd=NULL ;hWnd=FindWindow(NULL,"Wincc-运行系统- ");value=GetTagDWord("AI标签");if (value>0) (value=value-10);else MessageBox(hWnd," 已到达下限值！"," 错误",MB_OK|MB_ICONWARNING|MB_APPLMODAL);SetTagDWord("AI标签",value);}**自动登陆到指定的用户（画面属性--其它—授权）**#include "apdefap.h"long _main(char* lpszPictureName, char* lpszObjectName, char*lpszPropertyName){。

关于WINCC的C脚本的使用总结

关于WINCC的C脚本的使用总结

关于WINCC的C脚本的使用总结
Wincc的脚本功能及其强大，可以通过C脚本实现各种功能，但是脚本比较繁琐，始终不得其道，经过对比研究，发现了一些规律
1.全局脚本的实现
打开全局脚本编辑器，在“动作”-“全局动作“-新建动作，出现脚本编辑器的正文
可以看到正文已经有一部分内容，这些内容包括自带的全局脚本的声明及注释内容，都需要更改，也更改不了。

在第一大括号后，我们可以自己编用户脚本了，用户脚本一般是这样的结构：首先对数据和变量进行声明，即对其数据类型进行声明；然后，对变量进行取属性，转换变量，用value1=GetTagDWord("AI0");（这是个例子），意思是把AI0的值取出给value1了，然后就可以对value1进行计算了，计算后再置属性，转换变量，用
SetTagDWord("AI0",value1);
其他的地方注意符号和空格，然后编译，编译过了之后保存，并生成头文件，然后就见证奇迹吧。

下图是依次点亮的脚本
下图是液位高高报警的脚本。
