美标过滤器,GL41W-150LB,上海博球防腐阀门有限公司

  • 格式：doc
  • 大小：134.50 KB
  • 文档页数：3

美标过滤器：
美标过滤器图片
GL41W-150LB GL41W-300LB GL41H-150LB GL41H-300LB
1、适合物料：
a、化工、石油化工生产中的弱腐蚀性物料，如：水、氨、油品、烃类等；
b、化工生产的腐蚀性物料，如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等；
c、制冷中的低温物料，如：液甲烷、液氨、液氧及各种制冷剂；
d、轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医药用品等。

2、过滤精度：10-480目（一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-480目/cm2。

）
3、工作温度：-150~550℃
4、公称通径：DN15—DN600mm
5、公称压力：0.6
6、标准：国标，美标，日标，德标
7、壳体材质：碳钢、不锈钢301，304、304L、316、316L
8、密封材料：聚四氟乙烯、丁腈橡胶、耐油石棉胶
9、品牌：上海博球
Y型美标过滤器
SIZE φ D H L
1/4″10 51 65
3/8″12 51 65
1/2″15 51 65
3/4″20 60 80
1″25 72 90
11/4″32 77 105
11/2″40 87 120
2″50 103 140 压力通径L 0 C n-φg t
150LB 1/2″135 89 605 4-15 35 16 3/4″155 98 70 4-15 43 18 1″165 108 795 4-15 51 18 11/4″182 117 89 4-15 64 18 11/2″205 127 985 4-15 73 18 2″208 152 1205 4-19 92 20 21/2″242 178 1395 4-19 105 22 3″270 190 1525 4-19 127 24 4″320 229 1905 4-19 157 24 5″365 254 216 8-22 186 26
6″415 279 2415 8-22 216 28 8″505 343 2985 8-22 270 34
300LB 1/2″135 95 665 4-15 35 16 3/4″155 117 825 4-19 43 18 1″165 124 89 4-19 51 18 1″185 133 985 4-19 64 19 11/2″205 156 1145 4-19 73 21 2″208 165 127 8-19 92 23 21/2″242 190 149 8-22 105 26 3″270 210 1685 8-22 127 29 4″320 254 200 8-22 157 32 5″365 279 235 8-22 186 35 6″415 318 270 12-22 216 37 8″505 381 330 12-25 270 42。

合集下载

美标闸阀,Z41H-150LB,上海博球防腐阀门有限公司

美标闸阀,Z41H-150LB,上海博球防腐阀门有限公司

美标闸阀又称闸板阀或闸门阀，应用最广泛的一种阀门。

它是通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。

美标闸阀具有以下优点：1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。

2、开闭较省力。

3、介质流向不受限制 , 不扰流、不降低压力。

4、形体简单 , 结构长度短，制造工艺性好，适用范围广。

产品名称：美标闸阀产品型号：Z41H（W）（Y）压力等级：150Lb~600Lb 10K-40K产品规格：11/2“~20”产品材质：碳钢(WCB)、不锈钢(304304L316316L)适用温度：碳钢≤425 oC 不锈钢≤200oC适用介质：水、蒸气、油品、酸、碱类美标闸阀图片相关说明:美标闸阀结构长度 ANSIB16.10 美标闸阀设计标准 API600美标闸阀法兰尺寸 ANSI B16.5 美标闸阀检验标准 API598美标闸阀主要零件及材质NO. 零件名称Qty. 材料NO. 零件名称Qty. 材料1 阀体 1 WCB 13 压母 1 10352 阀座 2 A105+HF 14 手轮 1 60-40-1893 闸板 1 WCB+F6 15 锁母 1 A29 10354 阀杆 1 A182 F616 油杯 1 A570 Gr.A 5 垫片 1 08F 不锈钢+柔性石墨 17 螺栓 2 A193 B7 6 阀盖 1 WCB 18 螺母 2 A194 2H 7 密封座 1 A276 410 19 销轴 2 A29 1035 8 填料 1 柔性石墨+不锈钢20 开口销 2 A570 Gr.A 9填料4-5 21 螺柱 A193 B7 11 压套 1 A276 410 22 螺母 A194 2H 12 压板 1 WCB 23 铆钉 2 304 13 阀母1D-224 铭牌1304美标闸阀主要连接尺寸及重量NPS din 22-1/2 3 4 5 6 8 10 12 14 16 18 20 24m m51 64 76 102 127 152 203 254 305 337 387 438 489 591L(BF) i n7.00 7.50 8.00 9.00 10.00 10.50 11.50 13.00 14.00 15.00 16.00 17.00 18.00 20.00 mm 178 190 203 229 254 267 292 33 356381406432457508L1(BW) in8.50 9.50 11.14 12.0 15.00 15.88 16.50 18.00 19.76 22.50 24.00 26300 28.00 32.00 mm 216 241 283 305 381 403 419 457 502572610660711813L2(RTJ) in7.50 8.00 8.50 9.50 10.50 11.00 12.00 13.50 14.50 15.50 16.50 17.50 18.50 20.50 mm 191 203 216 241 267 279 305 3543 368 394419445470521d1in 3.62 4.13 5.00 6.18 7.32 8.50 10.63 12.76 15.00 16.26 18.50 20.98 22.90 27.24 m m 92 105 127 157 186 216 270 324381413470533584692d2in 4.75 5.50 6.00 7.50 8.50 9.50 11.85 4.25 17.00 18.75 21.25 22.75 25.00 29.50 m m120.5 139.5 152.5 190.5 216 241.5 298.5 362 432476540578635749.5Din 6.00 7.00 7.50 9.00 10.00 11.00 13.50 16.00 19.00 21.00 23.50 25.00 27.50 32.00 m m152 178 190 229 254 279 343 406 483533597635699813bin0.75 0.88 0.94 0.94 0.94 1.00 1.13 1.19 1.25 1.38 1.44 1.56 1.69 1.88mm16 17.5 19 24 25 26 29 31 32 35 37 40 43 48n-Φdi n 4-0.75 4-0.75 4-0.75 8-0.75 8-0.87 8-0.87 8-0.87 12-1.00 12-1.00 12-1.13 16-1.13 16-1.25 20-1.25 20-1.38 mm 4-19 4-19 4-19 8-19 8-22 8-22 8-22 12-25 12-25 12-29 16-29 16-23 20-32 20-35 H (open )i n15.20 17.3 19.02 23.11 26.50 30.20 37.60 45.12 52.28 59.80 67.76 74.80 83.31 97.64 mm 386 435 483 587 673 767 955 1146 1328 1519 1721 1900 2116 2480 Wi n 7.87 7.87 9.84 9.84 11.81 11.81 13.78 17.72 19.68 18.11 18.11 18.11 24.02 24.02 m m 200 200 250 250 300 300 350 450 500460460460610610WT(kg )BF 2030 23 53 71 85 136 220 323 387 553 660 810 1250 B W17 2629466677116 2022943505065757201130。

美标阀门型号

美标阀门型号

闸阀(GATE V ALVE) 截止阀(GLOBE V ALVE)
止回阀(CHECK V ALVE) 针型阀(NEEDLE GLOBE V ALVE)
□□□□□□---- □□□□
阀芯材质,见表---7
阀体材质,见表---6
连接形式,见表---5
接管壁厚,见表---2*
传动机构,见表---4
结构形式,见表---3
压力等级,见表---2
阀门类别,见表---1 注* :只有“连接形式”中为BW时才有此项.
表---1 阀门类别
注:每个阀门用什么标准由“结构形式”确定.
2 对CL900,1500,2500三个等级的阀门,一般采用压力密封阀盖,此时“阀盖垫片”,“阀盖螺栓”项缺省.
3 等级1a,2a,3a,4a,5a适用于JB标准阀门.
表---6 阀体材质/BODY MATERIAL
二
五
六
注: 1如果阀门的结构形式为“2”,“8”和“9”,即阀盖为密封压力阀盖,则该表中的“阀盖垫片材料”和“阀盖螺栓材料”栏缺省.
2 如果阀门的结构形式为“5”,则该表中的“阀杆材料”栏缺省.
球阀(BALL VALVE)
□□□□□□---- □□□□
阀芯材质,见表---7
阀体材质,见表---6
连接形式,见表---5
接管壁厚,见表---2*
传动机构,见表---4
结构形式,见表---3
压力等级,见表---2
阀门类别,见表---1
球阀/BALL V ALVE,代号----Q 注* :只有“连接形式”中为BW时才有此项.。

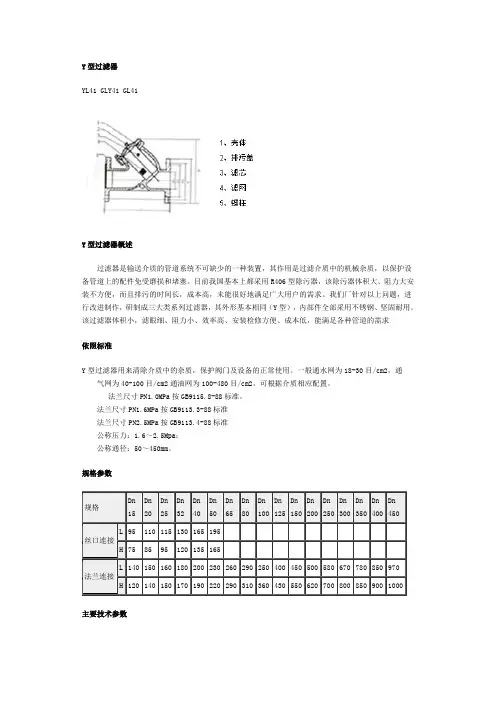

Y型过滤器
