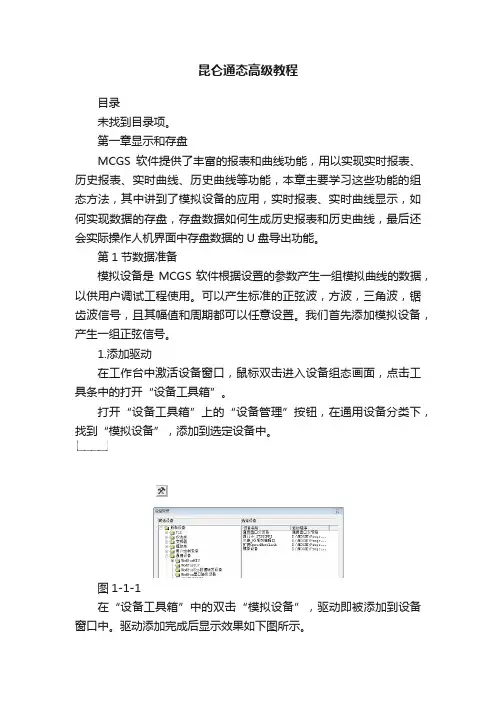

昆仑通态高级教程目录未找到目录项。
第一章显示和存盘MCGS软件提供了丰富的报表和曲线功能，用以实现实时报表、历史报表、实时曲线、历史曲线等功能，本章主要学习这些功能的组态方法，其中讲到了模拟设备的应用，实时报表、实时曲线显示，如何实现数据的存盘，存盘数据如何生成历史报表和历史曲线，最后还会实际操作人机界面中存盘数据的U盘导出功能。
第1节数据准备模拟设备是MCGS软件根据设置的参数产生一组模拟曲线的数据，以供用户调试工程使用。
可以产生标准的正弦波，方波，三角波，锯齿波信号，且其幅值和周期都可以任意设置。
我们首先添加模拟设备，产生一组正弦信号。
1.添加驱动在工作台中激活设备窗口，鼠标双击进入设备组态画面，点击工具条中的打开“设备工具箱”。
打开“设备工具箱”上的“设备管理”按钮，在通用设备分类下，找到“模拟设备”，添加到选定设备中。
图1-1-1在“设备工具箱”中的双击“模拟设备”，驱动即被添加到设备窗口中。
驱动添加完成后显示效果如下图所示。
图1-1-22.连接变量双击“设备0--[模拟设备]”打开“设备编辑窗口”。
点击按钮，打开“快速连接”对话框。
将通道个数修改为2个，确认。
图1-1-3 快速连接驱动的通道0和通道1分别连接了两个变量Data00、Data01。
图1-1-4点击“设置设备内部属性”，将通道1的正弦信号周期修改为20秒。
图1-1-5图1-1-6点击按钮，软件出现“添加数据对象”的提示，点击“全部添加”，即可将Data00、Data01两个变量在MCGS组态工程中进行定义。
图1-1-7至此，数据准备部分已经完成。
点击“设备属性设置”的“启动设备调试”，可以看到模拟设备按照正弦信号产生的调试数据。
图1-1-8第2节实时报表实时报表是对变量瞬时值的反映，通常用于将当前时间的数据变量按一定报表格式显示和打印出来。
实时报表可以通过MCGS系统的自由表格构件组态实现。
这一节，我们要通过自由表格构件实现一个简单的实时报表的功能。
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载昆仑通态触摸屏及组态软件连接网关步骤地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容触摸屏连接网关步骤1、新建工程，选择对应的触摸屏型号，如TPC7062Hi2、打开设备窗口，右击选择“设备工具箱”，添加“通用TCP/IP父设备”，“莫迪康ModbusTCP”，如下图所示若设备工具箱快捷选项中没有“莫迪康ModbusTCP”，点击“设备管理”，选择通用设备->ModbusTCP3、双击“通用TCP/IP父设备”，配置参数，如下图网络类型：1-TCP服务器/客户设置：0-客户端本地IP地址：触摸屏IP本地端口号：可选默认3000远程IP地址：网关IP远程端口号：5023、双击“莫迪康ModbusTCP”，配置参数，如下图3.1左下侧设备属性配置设备地址：与实际连接设备地址一致16位整数解码顺序：与实际连接设备一致，一般选默认0-1232位整数解码顺序：与实际连接设备一致，一般选默认0-123432位浮点数解码顺序：与实际连接设备一致，一般选默认0-1234分开采集方式：与实际连接设备一致，一般选择0-按最大长度分块4区16位写功能码选择：可选1-0x103.2右侧设备变量连接第一步：点击“增加设备通道”，如下图一般参数为16bit的整数、32bit的浮点数，可在数据类型里根据实际参数选择通道地址：十进制，可查看具体设备的地址，注意这里通道地址=Modbus地址+1，即若设备说明书中说明电压地址是305，对应这里填写通道地址为306 第二步：点击“快速连接变量”，如下图数据对象：自行定义注：1、2、3中已配置完设备窗口信息4、点击“用户窗口”，新建组态，打开窗口，在此编写动画窗口，这里就不作说明。
昆仑通态⼈机界⾯与单⽚机通信实战教程⼆：脚本驱动的设计⼤家好，我是『芯知识学堂』的SingleYork，前⾯给⼤家介绍了“昆仑通态⼈机界⾯与单⽚机通信实战教程⼀：⼯程界⾯的设计”，今天笔者就要来给⼤家介绍“昆仑通态⼈机界⾯与单⽚机通信实战教程⼆：脚本驱动的设其实昆仑通态的软件也⾃带了很多标准设备的驱动，如：西门⼦PLC的驱动、三菱PLC的驱动等，直接加载驱动就可以⽤了，但是对于我们⾃⼰开发的单⽚机板的话，就需要⾃⼰编写驱动了。
⼀说到脚本驱动，⾃然就⽀持标准的modbus协议，也⽀持⾃定义协议，对于我们这些不是很复杂的设备来说，个⼈觉得，没必要去深⼊研究modbus协议，尤其是菜鸟，⾃定义协议可能会更加实⽤，所以，笔者重点给⼤家介绍“⾃动义协议”。
我们先来看⼀下，我们之前设计好的HDMI⼯程：从这个HDMI⼯程中我们可以看到，⼀共有14个输⼊状态、12个输出状态和12个输出控制，其中：14个输⼊状态可以⽤2个字节（BYTE），按位操作来实现状态的显⽰；12个输出状态也可以⽤2个字节（BYTE），按位操作来实现状态的显⽰；12个输出控制，我们可以也可以⽤2个字节（BYTE）来按位控制，也可以⽤12个BYTE来按控制，只是按位操作来控制的话，可能操作会⿇烦⼀些，为了操作简单，我们就⽤12个BYTE来实现控制吧；这样⼀来，我们就可以制定以下通信协议：（1）触摸屏读指令（0x80：⼀次性读取多个数据）格式（⼗六进制）：主机发送（触摸屏）：帧头（2）+ 长度（1）+ 功能码（1）+ 起始地址（2）+和校验(从长度位开始累加)从机应答（单⽚机）：帧头（2）+ 长度（1）+ 功能码（1）+ 数据⼀（输⼊状态⼀：X00-X07）+数据⼆（输⼊状态⼆：X10-X17）+ 数据三（输出状态⼀：Y00-T07））+ 数据四（输出状态⼆：Y10-X17）+和校验(从例：主机发送：37 73 04 80 0000 84从机返回：5A A5 06 80 00 00 00 00 86（2）触摸屏写指令（0x81：写单个寄存器操作）格式（⼗六进制）：主机发送（触摸屏）：帧头（2）+ 长度（1）+ 功能码（1）+ 寄存器地址（2）+寄存器值（2）+和校验(从长度位开始累加)例：37 73 06 81 0000 0001 88写指令从机就不设置单独的返回指令了，在写完之后，可以通过读指令来查询状态来判断有没有写成功。
中牟新城水厂触屏操作手册鞍山易兴自动化工程有限公司2016年8月4日目录第一章 V型滤池触摸屏（炭滤同V滤操作） (1)1.1 V型滤池触摸屏简介 (1)1.2 具体操作方法 (2)第二章反冲洗泵房触摸屏 (6)2.1反冲洗泵房触摸屏简介 (6)2.2 具体操作方法 (7)第三章排水泵房触摸屏 (9)3.1 排水泵房触摸屏简介 (9)3.2具体操作方法: (10)第四章送水泵房触摸屏 (12)4.1 送水泵房触摸屏简介 (12)4.2具体操作方法: (13)第五章公共部分说明 (15)第一章V型滤池触摸屏（炭滤同V滤操作）1.1 V型滤池触摸屏简介图1.1本触摸屏主要由顶部标题栏、左侧页面切换栏、与中部主页面组成。
V型滤池包括以下7个主页面：工艺图、阀状态控制、反冲洗时间、参数画面、操作画面、历史数据与历史曲线主要控制对象：进水阀、排水阀、出水调节阀、初滤水阀、反冲洗水阀、反冲洗气阀、放气阀。
主要监测对象：V型滤池液位、水头损失、进出水浊度、风机状态、反冲洗水泵状态、滤池过滤状态。
1.2 具体操作方法当触摸屏供电后如下图显示：图1.2该画面为V型滤池工艺图画面，可在此画面了解到V型滤池主要设备参数与状态。
当阀门开到位时，屏中相应阀门变为绿色（如图1.2所示，进水阀变为绿色，阀门状态为开）。
当滤池液位上升时，触屏中液位随之上升。
如想进入其他画面，可按屏中相应画面名称进入。
点击控制面板如下：图1.3在本画面显示各个阀的运行状态，以及可设定阀门状态与选择是否PID调节。
阀门自动调节方法：确定PID调节显示为“PID自动调节”，如未显示则按下“PID调节切换”，此时即为PID自动调节状态阀门手动调节方法：当滤池当前状态为“人为控制状态时”（如何进入人为控制状态请参照“状态画面”说明），首先确定PID调节显示为“触摸屏手动调节阀门开度”，此时阀门显示“就地”。
便可通过点击“开阀”、“关阀”来手动调节阀门，出水调节阀可通过点击“”点击“状态画面”进入如下画面：图1.4点击“”“”，出现二级确认窗口，点击“是”可使滤池进入“过滤状态”或“停止过滤状态”，点击“否”可取消操作。
MCGS（昆仑通态）报警功能的、配置、弹窗、脚本功能应用学习触摸屏时难免会接触到报警，说到报警是每一个学习触摸屏人员必会的一项功能，报警主要用于提示设备超限制和故障提示等！01报警条应用第一步：（新建一个触摸屏型号，根据实际触摸屏来选择）第二步：（设备窗口—创建通道地址：M0.0启动、M0.1停止）第三步：（在实时数据库定义M0.0为1时报警。
）第四步：（在窗口里设计一个按钮和关联地址。
）第五步：（工具箱—选择LED报警滚动条放到画面中）第六步：（属性—显示报警对象关联地址M0.0，滚动速度根据定义来设置）第七步：（演示效果）02MCGS报警浏览应用第一步：（在报警条基础上，在创建一个报警浏览。
）第二步：（报警浏览属性—显示模式—实时报警数据关联地址M0.0）第三步：（演示效果）03滑动输入与报警显示第一步：（在报警条与报警浏览基础上，在创建一个滑动输入器）第二步：（滑动输入器属性—操作属性—对应数据对象的名称关联地址数值，上下限填写0—100。
）第三步：（数值—属性—对象初值设置50。
）第四步：（数值—属性—报警属性勾选上下限报警，上限报警—报警注释—数值过大—报警值100。
）第五步：（数值—属性—报警属性勾选上下限报警，下限报警—报警注释—数值过低—报警值40。
）第六步：（演示效果）第七步：（在报警条、报警浏览、滑动输入基础上，再创建一个报警显示。
）第八步：（报警显示—基本属性—对应的数据对象的名称—报警组0。
）第九步：（演示效果）04报警弹窗与脚本使用第一步：（用户窗口—新建—报警窗口）第二步：（动画显示—基本属性—设计选择一个动画图标）第三步：（动画显示—显示属性—显示变量—类型选择开关，数值型，地址关联M0.0。
）第四步：（画面右下角有4组坐标，要记录下来，后面脚本要使用到。
）第五步：（动画图标放到零点位置，否则弹出位置不对。
）第六步：（运行策略—新建报警策略。
）第七步：（报警策略—属性—策略执行方式—对应数据对象—关联地址M0.0。
昆仑通态触摸屏软件使用方法一、启动软件图一二、新建工程（工程是用户应用系统的简称。
引入工程的概念，是使复杂的计算机专业技术更贴近于普通工程用户。
在MCGS 组态环境中生成的文件称为工程文件，后缀为.mcg，存放于MCGS 目录的WORK 子目录中。
“D:\MCGS\WORK\水位控制系统.mcg”。
）图二图三点击“确定”后进入“工作台”图四图四是MCGS 组态操作的总工作台面。
设有：标题栏：显示“MCGS 组态环境-工作台”标题、工程文件名称和所在目录；菜单条：设置MCGS 的菜单系统。
参见“MCGS 组态软件用户指南”附录所列MCGS 菜单及快捷键列表；工具条：设有对象编辑和组态用的工具按钮。
不同的窗口设有不同功能的工具条按钮，其功能详见附表。
工作台面：进行组态操作和属性设置。
上部设有五个窗口标签，分别对应主控窗口、用户窗口、设备窗口、实时数据库和运行策略五大窗口。
鼠标单击标签按钮，即可将相应的窗口激活，进行组态操作；工作台右侧还设有创建对象和对象组态用的功能按钮；组态工作窗口：是创建和配置图形对象、数据对象和各种构件的工作环境，又称为对象的编辑窗口。
主要包括组成工程框架的五大窗口，即：主控窗口，用户窗口，设备窗口，实时数据库和运行策略。
分别完成工程命名和属性设置，动画设计，设备连接，编写控制流程，定义数据变量等项组态操作。
三、设备组态(1) 在工作台中激活设备窗口，鼠标单击→“设备组态”进入设备组态画面，如图五、图六。
图五图六图七点击工具条中的打开“设备工具箱”，在设备工具箱中，按顺序先后双击“通用串口父设备”和“扩展OmronHostLink”添加至组态画面窗口，如图七、图八所示。
图八提示是否使用扩展OmronHostLink默认通讯参数设置父设备，如图九，选择“是”。
图九 图十所有操作完成后关闭设备窗口，返回工作台（图十）。
图十一 图十二在图十一中单击“是”。
图十二。
四、窗口组态 在工作台中激活用户窗口，鼠标单击“新建窗口”按钮，建立新画面“窗口0”。
中牟新城水厂触屏操作手册易兴自动化工程2016年8月4日目录第一章 V型滤池触摸屏（炭滤同V滤操作） (1)1.1 V型滤池触摸屏简介 (1)1.2 具体操作方法 (2)第二章反冲洗泵房触摸屏 (6)2.1反冲洗泵房触摸屏简介 (6)2.2 具体操作方法 (7)第三章排水泵房触摸屏 (9)3.1 排水泵房触摸屏简介 (9)3.2具体操作方法: (10)第四章送水泵房触摸屏 (12)4.1 送水泵房触摸屏简介 (12)4.2具体操作方法: (13)第五章公共部分说明 (15)第一章V型滤池触摸屏（炭滤同V滤操作）1.1 V型滤池触摸屏简介图1.1本触摸屏主要由顶部标题栏、左侧页面切换栏、与中部主页面组成。
V型滤池包括以下7个主页面：工艺图、阀状态控制、反冲洗时间、参数画面、操作画面、历史数据与历史曲线主要控制对象：进水阀、排水阀、出水调节阀、初滤水阀、反冲洗水阀、反冲洗气阀、放气阀。
主要监测对象：V型滤池液位、水头损失、进出水浊度、风机状态、反冲洗水泵状态、滤池过滤状态。
1.2 具体操作方法当触摸屏供电后如下图显示：图1.2该画面为V型滤池工艺图画面，可在此画面了解到V型滤池主要设备参数与状态。
当阀门开到位时，屏中相应阀门变为绿色（如图1.2所示，进水阀变为绿色，阀门状态为开）。
当滤池液位上升时，触屏中液位随之上升。
如想进入其他画面，可按屏中相应画面名称进入。
点击控制面板如下：图1.3在本画面显示各个阀的运行状态，以及可设定阀门状态与选择是否PID调节。
阀门自动调节方法：确定PID调节显示为“PID自动调节”，如未显示则按下“PID调节切换”，此时即为PID自动调节状态阀门手动调节方法：当滤池当前状态为“人为控制状态时”（如何进入人为控制状态请参照“状态画面”说明），首先确定PID调节显示为“触摸屏手动调节阀门开度”，此时阀门显示“就地”。
便可通过点击“开阀”、“关阀”来手动调节阀门，出水调节阀可通过点击“”点击“状态画面”进入如下画面：图1.4点击“”“”，出现二级确认窗口，点击“是”可使滤池进入“过滤状态”或“停止过滤状态”，点击“否”可取消操作。
目录未找到目录项。
第一章显示和存盘MCGS软件提供了丰富的报表和曲线功能，用以实现实时报表、历史报表、实时曲线、历史曲线等功能，本章主要学习这些功能的组态方法，其中讲到了模拟设备的应用，实时报表、实时曲线显示，如何实现数据的存盘，存盘数据如何生成历史报表和历史曲线，最后还会实际操作人机界面中存盘数据的U盘导出功能。
第1节数据准备模拟设备是MCGS软件根据设置的参数产生一组模拟曲线的数据，以供用户调试工程使用。
可以产生标准的正弦波，方波，三角波，锯齿波信号，且其幅值和周期都可以任意设置。
我们首先添加模拟设备，产生一组正弦信号。
1.添加驱动在工作台中激活设备窗口，鼠标双击进入设备组态画面，点击工具条中的打开“设备工具箱”。
打开“设备工具箱”上的“设备管理”按钮，在通用设备分类下，找到“模拟设备”，添加到选定设备中。
图1-1-1在“设备工具箱”中的双击“模拟设备”，驱动即被添加到设备窗口中。
驱动添加完成后显示效果如下图所示。
图1-1-22.连接变量双击“设备0--[模拟设备]”打开“设备编辑窗口”。
点击按钮，打开“快速连接”对话框。
将通道个数修改为2个，确认。
图1-1-3 快速连接驱动的通道0和通道1分别连接了两个变量Data00、Data01。
图1-1-4点击“设置设备内部属性”，将通道1的正弦信号周期修改为20秒。
图1-1-5图1-1-6点击按钮，软件出现“添加数据对象”的提示，点击“全部添加”，即可将Data00、Data01两个变量在MCGS组态工程中进行定义。
图1-1-7至此，数据准备部分已经完成。
点击“设备属性设置”的“启动设备调试”，可以看到模拟设备按照正弦信号产生的调试数据。
图1-1-8第2节实时报表实时报表是对变量瞬时值的反映，通常用于将当前时间的数据变量按一定报表格式显示和打印出来。
实时报表可以通过MCGS系统的自由表格构件组态实现。
这一节，我们要通过自由表格构件实现一个简单的实时报表的功能。
1.添加自由表格(1)进入用户窗口，点击“新建窗口”，修改窗口名字为“报表”。
(2)双击打开“报表”用户窗口，点击打开“工具箱”，选取自由表格构件图标，在桌面适当位置，绘制一个表格。
图1-2-1(3)双击表格进入编辑状态，通过表格编辑条，将表格调整为2行2列。
(4)自由表格改变单元格大小的方法和微软EXCEL表格的编辑方式相同，即：在编辑状态，把鼠标指针移到A与B或1与2之间，当鼠标指针呈分隔线形状时，拖动鼠标至所需大小即可。
图1-2-22.变量链接(1)双击表格进入编辑状态。
在A列的两个单元格中分别输入：变量1、变量2。
图1-2-3(2)在B列中，选中变量1对应的单元格，单击右键。
从弹出的下拉菜单中选取“连接”项。
如下图2-1-4所示。
自由表格进入连接模式，表格的行号和列号后面加“*”，如图2-1-5所示。
图1-2-4图1-2-5(3)在B1单元格点击右键，弹出的变量选择对话框选择Data00变量。
同样，在B2单元格选择Data01变量。
图1-2-6(4)至此，自由表格的链接结束。
我们已经完成了一个简单的实时报表的组态。
模拟运行程序，可以看到实时报表实时显示Data00和Data01的当前值。
效果图如下所示：图1-2-7第3节历史报表历史报表通常用于从历史数据库中提取数据记录，并以一定的格式显示历史数据。
实现历史报表有两三种方式：⏹第一种是用动画构件中的“历史表格”构件；⏹第二种是用动画构件中的“存盘数据浏览”构件。
本节，我们以使用率更高的“历史表格”构件为例，来讲解如何实现历史报表功能。
1.3.1 数据存盘MCGS把数据的存盘处理作为数据对象的一个属性，封装在变量的属性中。
在MCGS嵌入版中，需要用组对象类型的变量进行存盘。
组对象类型是MCGS 引入的一种特殊类型的数据对象，类似于一般编程语言中的数组和结构体，用于把相关的多个数据对象集合在一起，作为一个整体来定义和处理。
我们要实现Data00和Data01两个数据对象的定时存盘功能。
具体操作步骤如下：(1)点击进入实时数据库，点击右侧的按钮，在实时数据库中新建一个数据对象。
双击打开数据对象的属性设置页，对象名称修改为“数据组”，对象类型修改为“组对象”。
图1-3-1(2)打开数据对象属性设置页的“组对象成员”子页，将需要存盘的Data00、Data01两个数据对象添加到组对象成员中。
图1-3-2(3)打开数据对象属性设置页的“存盘属性”子页，设置存盘为定时存盘，存盘周期为10秒。
点击“确认”按钮。
图1-3-3至此，Data00和Data01两个数据对象的定时存盘功能我们就完成了。
在实时数据库中，在存盘列我们可以看到“数据组”组对象的存盘信息。
图1-3-41.3.2历史报表MCGS软件的历史表格构件主要功能是连接存盘数据源，运行时动态的显示存盘数据源中的存盘记录的值。
可以多页显示和单页显示，并可以实现按照时间条件或是数值条件进行查询的功能。
本节，我们实现用历史表格构件实现多页显示“数据组”组对象的存盘数据。
1.添加历史曲线(1)进入“报表”用户窗口。
(2)在“工具箱”中选取历史表格构件图标，在桌面适当位置，绘制一个表格。
将表格调整为10行3列。
图1-3-5(3)双击表格进入编辑状态。
在第一列的三个单元格中分别输入：存盘时间、变量1、变量2。
图1-3-62.连接数据源(1)选中C1R2至C3R10所有单元格，在选中的单元格区域单击右键。
从弹出的下拉菜单中选取“连接”项。
如下图1-3-7所示。
历史表格进入连接模式，表格的行号和列号后面加“*”，如图1-3-8所示。
图1-3-7图1-3-8(2)点击菜单栏中的“表格”菜单，选择“合并表元”项，所选单元格区域会出现反斜杠。
图1-3-9(3)双击反斜杠区域，弹出数据库连接设置对话框，具体设置如下：⏹基本属性页中，连接方式选取：在指定的表格单元内，显示满足条件的数据记录；按照从上到下的方式填充数据行；显示多页记录。
图1-3-10⏹数据来源页中，选取组对象对应的存盘数据；组对象名为：数据组。
图1-3-11⏹显示属性页中，点击“复位”按钮。
图1-3-12⏹时间条件页中，排序列名：MCGS_TIME；降序；时间列名：MCGS_TIME；所有存盘数据。
图1-3-13(4)至此，历史曲线的功能组态已经完成。
最后，我们需要在“报表”窗口的循环脚本中，调用窗口的Refresh方法，以使历史表格构件定时装载数据，实现自动刷新。
图1-3-14模拟运行程序，可以看到历史报表显示数据组组对象的存盘数据。
实时报表和历史报表的对比显示效果图下所示：图1-3-15第4节实时曲线实时曲线构件是从实时数据库中读取数据，用曲线显示一个或多个数据对象数值的动画图形，实时记录数据对象值的变化情况。
本节，我们学习用实时曲线构件显示Data00和Data01两个数据对象的趋势图。
操作步骤如下：(1)进入用户窗口，点击“新建窗口”，修改窗口名字为“曲线”。
(2)双击打开“曲线”用户窗口，在“工具箱”中选取实时曲线构件图标，在桌面适当位置，添加实时曲线。
图1-4-1(3)双击实时曲线，打开实时曲线构件属性设置对话框，具体设置如下：⏹在基本属性页中，默认设置不需要修改。
⏹在标注属性页中，时间单位设为秒钟，最大值修改为1000，其它不变。
图1-4-2⏹在画笔属性页中，设置：✧曲线1对应的表达式设为Data00，颜色为蓝色；✧曲线2对应的表达式设为Data01，颜色为红色。
图1-4-3(4)实时曲线设置完成。
模拟运行可以看到周期为10秒的Data00的正弦曲线和周期为20秒的Data01的正弦曲线。
效果图如下：图1-4-4第5节历史曲线MCGS软件中历史曲线是将存盘数据从数据库中读出，以时间为X轴，数据值为Y轴进行曲线绘制。
工艺上，历史曲线主要用于事后查看数据的状态变化趋势和总结规律。
本节，我们要用历史曲线构件将数据组中的Data00和Data01两个数据对象的存盘数据的趋势图进行显示。
1.添加历史曲线(1)进入“曲线”用户窗口。
(2)在“工具箱”中选取历史曲线构件图标，在桌面适当位置绘制一个历史曲线构件。
图1-5-1(3)在历史曲线矩形框的下方有一排按钮，按钮上有前进、后退、快进、快退、到最后、到最前以及曲线设置和时间设置按钮。
这些按钮是历史曲线操作的缺省按钮。
2.添连接数据源(1)双击历史曲线构件，打开历史曲线构件属性设置对话框，进行如下设置：⏹在基本属性页中，将背景颜色设为白色；⏹在存盘数据页中，历史存盘数据来源选择组对象对应的存盘数据，并在下拉菜单中选择数据组；图1-5-2⏹在标注设置页中，坐标长度修改为10，时间单位修改为分；图1-5-3⏹在曲线标识页中：✧选中曲线1，曲线内容设为Data00，曲线颜色设为蓝色，最大值设为1000，实时刷新修改为Data00；其它不变；图1-5-4✧同样，选中曲线2，曲线内容设为Data01，曲线颜色设为红色，最大值设为1000，实时刷新修改为Data01；其它不变。
⏹在高级属性页中，勾选上运行时自动项。
(2)至此，我们就将历史曲线的组态工作完成了。
模拟运行程序，可以看到历史报表显示数据组组对象的存盘数据。
实时曲线和历史曲线的对比显示效果图下所示：图1-5-5其中，历史曲线有几个功能需要说明一下：游标：游标是X轴和Y轴坐标线上的四个小图标。
通过这个小图标，可以进行曲线的放大和缩小以及平移操作。
光标：光标是曲线区域中的一根线，随着鼠标移动，在信息显示窗口中，显示了光标当前指向的时间，以及此刻这些趋势点的值。
信息显示窗口：运行时显示光标所在位置的时间点和各条曲线的值，如下图所示。
图1-5-6第6节U盘导出MCGS软件提供了将存储在人机界面存储介质中的历史存盘数据导出到U 盘的功能，并且将数据转换成CSV格式，导出的数据表格在电脑上可以直接用Excel打开查看编辑。
本节，我们将结合实际操作学习这一功能。
1.6.1 U盘导出函数U盘导出功能需要用到MCGS中的系统函数!ExportHisDataToCSV( )，在帮助中索引该函数，可以看到函数功能及参数说明。
我们需要注意函数的各参数意义和类型。
图1-6-11.6.2 U盘导出函数操作步骤如下：(1)在“报表”窗口中，在报表的下方新建一个按钮构件，并将按钮的文本修改为“U盘导出”。
(2)双击按钮打开按钮构件属性设置，在脚本程序的抬起脚本里输入U盘导出函数“!ExportHisDataToCSV("\usbharddisk\数据.csv","数据组","","2014/1/1 0:0:0","2015/1/1 0:0:0",20000,1,"",进度,控制)”。
