使用电流表的注意事项。
在测量电路电流时， 一定要将电流表串联 在被测电路中。 磁电式仪表一般只用于测量直 流电流， 测量时要注意电流接线端的“+”、 “-”极性标记， 不可接错， 以免指针反打， 损坏仪表。 对于有两个量程的电流表， 它具 有三个接线端， 使用时要看清楚接线端量程标 记， 根据被测电流大小选择合适的量程， 将 公共接线端一个量程接线端串联在被测电路中。
2021/10/10
5
二、电路的基本物理量
1、电流
(1)、定义:电荷的定向运动
(2)、电流是一个矢量既有大小又有方向
方向:正电荷运动的方向 大小:用电流强度来表示,电流强度是指单位时间 内通过导体横截 面的电荷量。电流强度习惯 上又常被简称为电流。 (3)、根据电流的大小和方向随时间变化情况,电流基本分类: 3.1.恒定电流——大小和方向都不随时间变化的电流,简称直流。
简写作“DC”,用“I”表示。
3.2.交变电流——在一个周期内,电流平均值为零的周期性变动电流称 为交变电流,简称交流,简写作“AC”。
2021/10/10
6
(4).电流的计算公式:
直流的计算公式:
i q I qt
t
交流的计算公式: i lim q t t0
i
(5).电流的单位:安培(A)(国际单位制)
2021/10/10
3
4、电路的工作状态
电路有三种工作状态如下 图所示:
S
S
S
US R0
US R
R0
US
R
R
R0
(a) 有载状态
2021/10/10
电工学基础知识ppt课件
* 简电单流的参直考流方电路向，电流假实定际，方用向带是有由箭电头源的的线正段极表性示端流出
的。但在分析复杂的直流电流时，对于某条支路电流的实 际方向往往难于判断；在分析交流电路中由于电流的方向 是随时间变化的，所以它的实际方向就不能确定
带箭头的实线段为电流参考方向，虚线段为电流实际方向
参考方向选定后，电流就有了正值和负值之分了，电流的 正负符号就反应了电流实际方向。 如果为正表示电流的真 实方向与参考方法一致，为负表示电流的真实方向与参考 方向相反。
U1 U 2 U3 US1 US2 IR1 IR2 IR3 US1 US2
ik Rk uSk
流过电阻的电流参考方向与回路绕行方向一致，电阻电压 iK RK前取“＋” ；电压源电压参考方向与回路绕行方向 一致，电压源电压 uSK前取“－” 。
建筑电工学
电工学基础知识
推广：“广义回路”（假想闭合回路）
p﹥0，元件吸收功率，具有负载特性，用于消耗电能 P＜0，元件发出功率，具有电源特性，用于提供电能
建筑电工学
电工学基础知识
* 设备额定值
在给定工作条件下保证电器设 备安全运行而规定的容许值
如额定电压、额定电流和额定功率
一盏白炽灯上标有220V、60W，表示这盏灯的额定 电压为220V，额定功率为60W。
I2 I1 I3
建筑电工学
电工学基础知识
二、基尔霍夫压定律（KVL）
从电路的某点出发，沿回路绕行一周，各部 分电压降的总和恒等于各部分电压升的总和
u降 u升 （回路电压方程）
回路Ⅰ绕行方向（虚 线箭头）:顺时针方向
U1、U2、U3沿回路Ⅰ（顺时针 方向）电位降 ; US1、Us2、沿 回路Ⅰ（顺时针方向）电位升
电工技术基础课件优质课件
过提高电能效率节约下来的电力还不需要增加煤等一次性
资源投入, 更不会增加环境污染。
所以, 提高电能效率与加强电力建设具有相同的重要 地位, 不仅有利于缓解电力紧张局面, 还能促进资源节约 型社会的建立。
电工电子技术
想想 练练
1.某用电器的额定值为“220V，100W”，此电器正常工作10小 时，消耗多少焦耳电能？合多少度电？ 3600000J, 1度电
• 举例2: 右下图电路，若已知元件中电流为I=－
100A，电压U=10V，求电功率P，并说明元件是
电解源:还U是I非负关载联。参考, 因此:
I
P UI 10 (100) 1000W
U+
元件
元件吸收正功率, 说明元件是负载。
电工电子技术
U
U0
1. 电源外特性
与横轴相交处
的电流=？ 电
0
I I=?
电工电子技术
第1章 电路分析基础 第2章 正弦交流电路 第3章 三相交流电路 第4章 磁路与变压器 第5章 异步电动机及其控制
电工电子技术
理解电流、电压参考方向的问 题；掌握基尔霍夫定律及其具体 应用；了解电气设备额定值的定 义；熟悉电路在不同工作状态下 的特点；深刻理解电路中电位的 概念并能熟练计算电路中各点的 电位。
电工电子技术
思考 回答
1.在电路分析中，引入参考方向的目的是什么？
2.应减用”参及考“方相向同时、,相你反能”说这明几“正对、词负的”不、同“加之、处 吗？
电路分析中引入参考方向的目的是: 为分析和计算 电路提供方便和依据。
应用参考方向时, “正、负”是指在参考方向下, 电压、 电流数值前面的正负号, 如某电流为“－5A”, 说明其实 际方向与参考方向相反, 某电压为“＋100V”, 说明该电 压实际方向与参考方向一致；“加、减”指参考方向下电 路方程式中各量前面的加、减号；“相同”是指电压、电 流为关联参考方向, “相反”指的是电压、电流参考方向 非关联。
电工学ppt(第七版)第二章：电路的分析方法
1 A 3
返回
(b）
2.2电阻星形连结与三角形连结的等效变换
1
Y-变换
1
2
3
A
2
3
A
C
D B
Rd
C D
Rd
B
I
r2
+
1 r1 r3 3
Y- 等效变换
I
R12
+
1 R31
-
2
-
2
R23
3
r1 r2 R12 // R31 R23
原
则
r2 r3 R23 // R12 R31
1 1 1 1 E5 VB VA R R R R R5 4 5 3 3
其中未知数仅有：VA、VB 两个。
结点电位法列方程的规律
以A结点为例：
方程左边：未知节点的电
位乘上聚集在该节点上所 有支路电导的总和（称自 电导）减去相邻节点的电 E1 位乘以与未知节点共有支 路上的电导（称互电导）。
U Is I R0
我们可以用下面的图来表示这一伏安 关系 等效电流源
a I U R0
R0
E Is R0
+
a
负载两端的电压
和电流没有发生
RL
U
改变。
b
当R0 》 L 或R0=∞,这样的电源被称为理想电 R 流源，也称恒流源。理想电流源的特点是无论负载 或外电路如何变化，电流源输出的电流不变。
1 R7 3
R 3456 2
(d)
(c)
U 由(d)图可知 R 15 , I 2A R
由(b) 图可知
I
3V
返回
(b）
2.2电阻星形连结与三角形连结的等效变换
1
Y-变换
1
2
3
A
2
3
A
C
D B
Rd
C D
Rd
B
I
r2
+
1 r1 r3 3
Y- 等效变换
I
R12
+
1 R31
-
2
-
2
R23
3
r1 r2 R12 // R31 R23
原
则
r2 r3 R23 // R12 R31
1 1 1 1 E5 VB VA R R R R R5 4 5 3 3
其中未知数仅有：VA、VB 两个。
结点电位法列方程的规律
以A结点为例：
方程左边：未知节点的电
位乘上聚集在该节点上所 有支路电导的总和（称自 电导）减去相邻节点的电 E1 位乘以与未知节点共有支 路上的电导（称互电导）。
U Is I R0
我们可以用下面的图来表示这一伏安 关系 等效电流源
a I U R0
R0
E Is R0
+
a
负载两端的电压
和电流没有发生
RL
U
改变。
b
当R0 》 L 或R0=∞,这样的电源被称为理想电 R 流源，也称恒流源。理想电流源的特点是无论负载 或外电路如何变化，电流源输出的电流不变。
1 R7 3
R 3456 2
(d)
(c)
U 由(d)图可知 R 15 , I 2A R
由(b) 图可知
I
3V
电工基础知识【PDF课件】
电工基础知识【PDF课件】电工基础知识第一节基本知识第二节常用低压电器第三节常用电工仪表及测量第一节基本知识一、电路1.定义电流流过的途径2.组成电路由三部分组成:1电源:能将其它形式的能量转换成电能的设备2负载:所有电器3中间部分:控制及连接部分如导线开关等3. 基本作用:1实现电能的传输与转换2传递和处理信号4、电路的工作状态电路有三种工作状态如下图所示:b 短路状态Ra 有载状态R0R0USSUSRRc 开路状态R0SSUSa电源与负载构成闭合回路电源处于有载工作状态电路中有电流流过。
b当a、b两点间用导线相连时称电阻R1被短路。
a、b间导线称为短路线短路线中的电流叫短路电流。
注:短路可分为有用短路和故障短路故障短路往往会造成电路中电流过大使电路无法正常工作严重的会产生事故。
c开关S 断开或电路中某处断开切断的电路中没有电流流过此时的电路称为开路。
开路又叫断路断开的两点间的电压称为开路电压。
注:开路也分为正常开路和故障开路。
如不需要电路工作时把电源开关打开为正常开路而灯丝烧断导线断裂产生的开路为故障开路它使电路不能正常工作。
二、电路的基本物理量1、电流1、定义:电荷的定向运动2、电流是一个矢量既有大小又有方向方向:正电荷运动的方向大小:用电流强度来表示电流强度是指单位时间内通过导体横截面的电荷量。
电流强度习惯上又常被简称为电流。
3、根据电流的大小和方向随时间变化情况电流基本分类:3.1.恒定电流——大小和方向都不随时间变化的电流简称直流。
简写作“DC”用“I”表示。
3.2.交变电流——在一个周期内电流平均值为零的周期性变动电流称为交变电流简称交流简写作“AC”。
4.电流的计算公式:tqiiii直流的计算公式:交流的计算公式:5.电流的单位:安培A国际单位制1安培表示1秒内通过截面的电荷量为1库仑。
常用单位还有千安kA毫安mA微安??AiitqItqit0lim2、电压电压的形成: 物体带电后具有一定的电位在电路中任意两点之间的电位差称为该两点的电压.电压的方向: 一是高电位指向低电位二是电位随参考点不同而改变.电压的单位是“伏特”用字母“V”表示.常用单位有: 千伏KV 、伏V、毫伏mV 、微伏uV1KV 103V 1V 103mV 1mV 103uV3、电位电位的定义:在电路中任选一点为参考点则某点到参考点的电压就叫做这一点相对与参考点的电位。
电工技术的课件第二章
对于含恒流源支路的电路，列节点电 压方程 时应按以下规则： 分母为：各支路电阻的倒数和，但不
考虑恒流源支路的电阻。
分子为：各支路电动势除以支路电阻， 并与恒流源一起求代数和。其符号为： 恒流源电流朝向未知节点时取正号，反 之取负号。电压源支路的写法同前。
a （2-13）
§2.2 基本定理
2.2.1 迭加定理 2.2.2 等效电源定理
应用迭加定理要注意的问题
1. 迭加定理只适用于线性电路。
2. 迭加时只将电源分别考虑，电路的结构和参数不变。 令各电源分别作用，暂不作用的恒压源应予以短路，
即令E=0；暂不作用的恒流源应予以开路，即令 Is=0。
E
Is =
+ Is E
3. 解题时要标明各支路电流、电压的正方向。原电
路中各电压、电流的最后结果是各分电压、分电
流的代数和。
a
（2-18）
4. 迭加原理只能用于电压或电流的计算，不能用来
求功率。如：
I3
R3
设： I3I3'I3"
则： P3 I32R3 (I3' I3")2R3
(I3')2R3 (I3")2R3
5. 运用迭加定理时也可以把电源分组求解，每个分 电路的电源个数可能不止一个。
=
+
a
（2-19）
齐性定理(线性电路的比例性）
电工技术的课件第二章-2
a （2-1）
第二章 电路的分析方法
§2.1 基本分析方法
2.1.1 电阻串.并联/电源的等效变换 2.1.2 支路电流法 2.1.3 结点电压法
§2.2 基本定理
2.2.1 叠加定理 2.2.2 等效电源定理
电工基础知识教学课件.doc

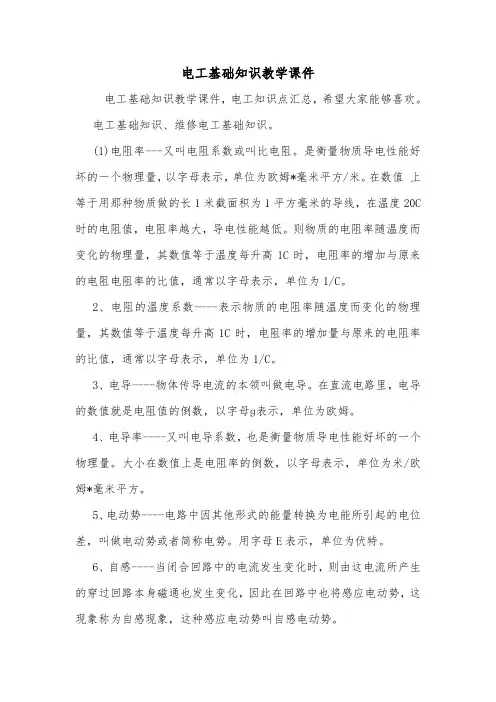

电工基础知识教学课件电工基础知识教学课件，电工知识点汇总，希望大家能够喜欢。
电工基础知识、维修电工基础知识。
(1)电阻率---又叫电阻系数或叫比电阻。
是衡量物质导电性能好坏的一个物理量，以字母表示，单位为欧姆*毫米平方/米。
在数值上等于用那种物质做的长1米截面积为1平方毫米的导线，在温度20C 时的电阻值，电阻率越大，导电性能越低。
则物质的电阻率随温度而变化的物理量，其数值等于温度每升高1C时，电阻率的增加与原来的电阻电阻率的比值，通常以字母表示，单位为1/C。
2、电阻的温度系数----表示物质的电阻率随温度而变化的物理量，其数值等于温度每升高1C时，电阻率的增加量与原来的电阻率的比值，通常以字母表示，单位为1/C。
3、电导----物体传导电流的本领叫做电导。
在直流电路里，电导的数值就是电阻值的倒数，以字母ɡ表示，单位为欧姆。
4、电导率----又叫电导系数，也是衡量物质导电性能好坏的一个物理量。
大小在数值上是电阻率的倒数，以字母表示，单位为米/欧姆*毫米平方。
5、电动势----电路中因其他形式的能量转换为电能所引起的电位差，叫做电动势或者简称电势。
用字母E表示，单位为伏特。
6、自感----当闭合回路中的电流发生变化时，则由这电流所产生的穿过回路本身磁通也发生变化，因此在回路中也将感应电动势，这现象称为自感现象，这种感应电动势叫自感电动势。
7、互感----如果有两只线圈互相靠近，则其中第一只线圈中电流所产生的磁通有一部分与第二只线圈相环链。
当第一线圈中电流发生变化时，则其与第二只线圈环链的磁通也发生变化，在第二只线圈中产生感应电动势。
这种现象叫做互感现象。
8、电感----自感与互感的统称。
9、感抗----交流电流过具有电感的电路时，电感有阻碍交流电流过的作用，这种作用叫做感抗，以Lx表示，Lx=2fL.10、容抗----交流电流过具有电容的电路时，电容有阻碍交流电流过的作用，这种作用叫做容抗，以Cx表示，Cx=1/12fc。
电工基础知识PPTppt课件
+
i 2 I sin(t)
U
R
_
U
u 2U sin(t)
IR
1. 瞬时功率 p：瞬时电压与瞬时电流的乘积 .
puiRi2u2/R
puiR i2u2/R
i u
ωt
结论：
1. p 0（耗能元件）
p
p 2. 随时间变化
3. p与 u2、i2成比例
ωt
.
纯电阻电阻，如电压为
u= Umsin ωt 则电流为 im=Um/R sin ωt 显然，电流与电压相位相同。其最大值和有效
.
U=IR 或 I=U/R 或 R=U/I 从欧姆定律可知，在电路中如果电压保持不变，电阻越 小则电流越大；而电阻越大则电流越小。当电阻趋近于零 时，电流很大，这种电路状态称为短路；当电阻趋近于无 穷大时，电流几乎为零，这种状态称为开路。在一个图中 所示的饱含电源在内的闭合回路中，电压与电流之间的关
《低压电器基本标准》等国家标准将1200V及以下 的电器列为低压电器。《民用建筑电气设计规范》 等更多标准将1000V以下划为低压配电范围。 1000V一下常见的只有配电电压0.23/0.4kV（相 应的用电电压220/380V）的系统。其对地电压 一般不超过250V。因此，标准的不协调尚不致对 高、低压电工作业造成误解。
.
电工作业人员指直接从事电工作业的人员。电 工作业人员必须年满18岁，必须具备初中以上文 化程度，不得有妨碍从事电工作业的病症和生理 缺陷。从技术上考虑，电工作业人员必须具备必 要的电气专业知识和电气安全技术知识；按其职 务和工作性质，应熟悉有关安全规程；应学会必 要的操作技能和触电急救方法。
.
电工人员必须经过安全技术培训，并经过考 试合格后方可从事电工作业。新参加电气工作的 人员、实习人员和临时参加劳动的人员，必须经 过安全知识教育后，方可参加制定的工作，但不 得单独工作。对外单位派来支援的电气工作人员， 工作前应介绍现场电气设备接线情况和有关安全 措施。
电工基础知识课件
雷电危害事故处理
静电危害事故处理
在雷雨天气时，尽量避免户外活动，远离 高大建筑物和金属物体。室内人员应关闭 门窗和电器设备。
采取接地、增加湿度、使用抗静电剂等措 施消除静电危害。同时加强员工的安全培 训和教育，提高安全用电意识。
谢谢您的聆听
THANKS
02
主要职责包括：安装和调试电气 设备、维护和检修电气系统、处 理电气故障、确保电气设备安全 运行等。
电力系统组成与功能
电力系统由发电、输电、变电、配电和用 电等环节组成。 各环节功能如下
发电：将一次能源转换为电能。
电力系统组成与功能
输电
将电能从发电厂输送到负荷中心 。
变电
将电压升高或降低，以适应不同 输电和用电需求。
电能表
用来测量电能的仪表，可以累计一段时间 内消耗的电能。
05
照明系统设计与安装实践
照明设计原则和方法
功能性原则
根据空间用途选择合适的照度、色温和显 色指数，确保满足视觉需求。
舒适性原则
避免眩光和阴影，减少视觉疲劳，营造舒 适的光环境。
经济性原则
选用高效节能灯具和合理的控制方式，降 低能耗和运行成本。
隔离开关
在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在 合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例 如短路）下的电流的开关设备。
保护设备（熔断器、避雷器等）
01
02
03
熔断器
当电流超过一定值时，以 本身产生的热量使熔体熔 断，断开电路的一种电器 。
避雷器
用于保护电气设备免受高 瞬态过电压危害并限制续 流时间也常限制续流幅值 的一种电器。
04
电气设备与元器件介绍
电工基础知识大全PPT课件
(2)n个相同的电阻串联后的总阻值为nR。 14
I1 R
1
I总
U
I2 R
2U 由欧姆定律可得:
I1=
U R1
且 I总=I1+I2
I2=
U R2
R总 I总
I总=
U R总
所以
U R总 =
U R1
+
U R2
111 R总 = R1 + R2
由此推出:并联电路的总电阻的倒数等于各分电阻
的倒数之和。
即:
1 R总
u(t
)0
1 C
t
t0
idξ
q(t)q(t )0 tt0idξ
结论： 1、电容元件是一个动态元件；
2、电容元件有“记忆”效应。
21
6、电容元件的功率和能量
在电压、电流关联参考方向下，电容元件吸收的功率为
du
du
p ui C u Cu
dt
dt
从 t- 到 t 时间内，电容元件吸收的电能为
p ui i L di dt
W吸
t
Li
di dξ
dξ
若i( )0
1
Li2
(t)
1 2 (t) 0
2
2L
L是无源元件 也是无损元件
26
5 、小结：
(1) u的大小与 i 的变化率成正比，与 i 的大小无关； (2)电感在直流电路中相当于短路； (3) 电感元件是一种记忆元件；
谐振条件
0
L
1
0C
2f
谐振角频率
0
1 LC
谐振频率
I1 R
1
I总
U
I2 R
2U 由欧姆定律可得:
I1=
U R1
且 I总=I1+I2
I2=
U R2
R总 I总
I总=
U R总
所以
U R总 =
U R1
+
U R2
111 R总 = R1 + R2
由此推出:并联电路的总电阻的倒数等于各分电阻
的倒数之和。
即:
1 R总
u(t
)0
1 C
t
t0
idξ
q(t)q(t )0 tt0idξ
结论： 1、电容元件是一个动态元件；
2、电容元件有“记忆”效应。
21
6、电容元件的功率和能量
在电压、电流关联参考方向下，电容元件吸收的功率为
du
du
p ui C u Cu
dt
dt
从 t- 到 t 时间内，电容元件吸收的电能为
p ui i L di dt
W吸
t
Li
di dξ
dξ
若i( )0
1
Li2
(t)
1 2 (t) 0
2
2L
L是无源元件 也是无损元件
26
5 、小结：
(1) u的大小与 i 的变化率成正比，与 i 的大小无关； (2)电感在直流电路中相当于短路； (3) 电感元件是一种记忆元件；
谐振条件
0
L
1
0C
2f
谐振角频率
0
1 LC
谐振频率
