通风空调工程造价基础知识学习

F2=2(0.50+0.40) ×2=3.60 m2 320×250：L3=2.20+0.63/2=2.515m
F3= 2(0.32+0.25) ×2.515=2.81 m2
F=14.46+3.60+2.81=20.93 m2
c.整个通风系统设计采用渐缩管均匀送风者，圆形风管按平均直径，矩形风 管按平均周长计算工程量，其人工乘以系数2.5。计算公式如下：
④软管接口是按帆布制作考虑的，如设计不用帆布而使用其他 材料者可以换算。
帆布接口
（3）柔性软风管安装
①柔性软风管安装是采用镀锌铁皮卡子连接、吊托支架固定的 成品挠性管段。柔性软风管适用于由金属、涂塑化纤织物、聚 酯、聚乙烯、聚氯乙烯薄膜、铝箔等材料制成的软风管，不分 保温和非保温均使用同一项目。
一、通风空调工程识图基础知识
1、什么是通风？
室内通风是利用自然或机械换气的方式，把室内 被污染的空气直接或经过净化后排至室外，同时向室 内送入清洁的空气，使室内空气质量达到人们生活生 产的标准，送入的空气可以是经过处理的，也可以是 未经过处理的。为了达到这个换气的目的，需要室内 通风系统。
自然通风
玻璃钢、铝制等
2）断面形状：矩形和圆形
薄钢板风管的连接方式： （1）咬口连接 （2）焊接连接 （3）无法
4、空气调节系统的类型
（一）集中式空调系统 （二）局部式空调系统 （三）半集中式空调系统
集中式空调系统
组装式空调箱实物图
局部式空调系统
半集中式空调系统——风机盘管空调系统
未尽事宜，按现行施工及验收规范的有关内容执行。
图1 案例1平面图
案例1剖面图
案例1系统图
工程案例2

2）密闭门
3）挡水板
4）滤水器、溢水盘
9.2 通风空调工程施工图预算的编制要点 9.2.1 通风及空调设备及部图件制作安装施工图预算的编制要点
5）金属空调器壳体 6）高、中、低效滤器，净化工作台，风淋室安装 7) 空气幕安装 8) 热空气幕安装：开箱检查、安装、稳固、试运行
9.2 通风空调工程施工图预算的编制要点 9.2.1 通风及空调设备及部图件制作安装施工图预算的编制要点
4）风管项目中，型钢未包括镀锌费，当设计要求镀锌时，另加镀锌费。
9.2 通风空调工程施工图预算的编制要点 9.2.2 通风管道制作安装施图工图预算的编制要点
（3）不锈钢通风管道
1）矩形风管执行本节圆形风管相应项目。
2）不锈钢吊托支架执行本节相应项目。
3）不锈钢板风管、铝板风管制作安装子目中包括管件，但不包括法兰制 作和吊托支架制作安装；法兰和吊托支架应单独列项计算，执行相应子目。
安装工程计量与计价
第九章 通风空调 工程
目录
1 通风空调工程基本知识及施工识图 2 通风空调工程施工图预算的编制要点 3 通风空调工程工程量清单的编制要点 4 通风空调工程工程量清单计价实例
Part 1
通风空调工程基本知识 及施工识图
9.1 通风空调工程基本知识及施工识图
9.1.1 通风空调工程基本知识
通风空调工程施工图是按照国家颁布的、通用的图形符号绘制而 成。通风空调工程常用图例见表9-1。
9.1 通风空调工程基本知识及施工识图
9.1.2 通风空调工程施工图的组成与识图
（1）平面布置图
通风空调工程平面布置图主要表明通风管道平面位置、规格、尺寸， 管道上风口位置、数量、类型以及回风道和送风道位置，空调机、通 风机等设备布置位置、类型，消声器、温度计等安装位置。

（六）空调机组的安装
1、立柜式空调机组的安装 立柜式空调机组的安装可按下列顺序进行
（1）在安装前应认真熟悉图纸、说明书及其他有关文件。 （2）安装地点应平整，一般应高出地面100～150mm。 （3）空调机组在设计没有防震要求时，应放在木底座或 混凝土基础上设计有防震要求时，需安装在防震基础上，或 垫以10mm 厚橡皮垫，安装减震器、减震垫等。 （4）空调机组就位后应检查并调整水平度，以达到设计 要求。 2、装配式空调机组的安装 机组组装前应检查各段部件的完好性风阀的启闭灵活性、 风机叶轮转动有无异常杂音以及风阀叶片是否平直等。段与 段之间的组装采用卡兰连接，接缝处用厚度7mm的乳胶海绵板 做垫料。段与段组装时，先安装中间的喷水段，再向两端组 装。组装完毕后，再按要求安装相应的冷、热媒管，给排水 管及冷凝水排出管，应使所有管道连接严密无渗漏，保证畅 通。
二3 风管制作
（一）风管制作 1、金属薄板风管的连接方法
咬口
对口连接 铆接
焊接
（1）咬口连接
咬口连接是把需要相互结合的两个板边 折成能相互咬合的各种钩形，钩接后压紧折 边。
（2）焊接
风管采用焊接的特点是严密性好，但焊 缝容易变形，焊缝处容易氧化、锈蚀。
（3）铆接
铆接主要用于风管、 部件或配件与法兰的连 接，是将要连接的板材 翻边搭接，用铆钉穿连 并铆合在一起的连接。
（二）排风的除尘设备
在机械排风系统中，排除含有大量 灰尘的空气时，应使用除尘器对排出的 空气进行一定的除尘，以免影响周围空 气的质量，同时还可以回收部分有价值 的物料。
排风的除尘设备
旋风除尘器 袋式除尘器 湿式除尘器
1、旋风除尘器
2、袋式除尘器
3、湿式除尘器
（三）风机

六、薄钢板通风管道制作安装项目中，涉及弯头、三通、变径管、 天圆地方等管件及法兰、加固框和吊托支架，但不涉及过跨风管 落地支架，落地支架执行设备支架子目。
七、薄钢板风管项目中旳板材，如设计要求厚度不同者能够换算， 但人工、机械不变。
八、帆布接头使用人造革而不使用帆布者能够换算；成品金属软接 头安装执行风管蝶阀安装旳相应子目。
• 第十四章 玻璃钢通风管道及部件安装
• 二、玻璃钢通风管道安装项目中，涉及弯头、三 通、变径管、天圆地方等管件旳安装，吊托支架 及加固框旳制作安装，不涉及过跨风管落地支架， 落地支架执行设备支架项目。
• 三、玻璃钢风管定额中未计价主材在组价时应涉 及同质法兰和加固框，其重量暂按风管全重旳15 ％-20％计。风管修补应由加工单位负责。
第三节 工程量计算与定额解释
• 第十五章 人防通风设备及部件安装 •
二、密闭穿墙管为成品时，按密闭穿墙管 制作安装定额乘以系数0.3，穿墙管主材另 计。
第四节 计价实例
• 掌握通风空调工程量计算过程和措施； • 熟悉通风空调工程计价过程； • 能够熟练进行通风空调工程定额套用。
B 2 2 3 4 5 6 8 1 1 1 •2 0520030026 0 0000定额解释
• 第十章 不锈钢板通风管道及部件制作安装
• 二、矩形风管执行本章圆形风管相应子目。矩形风管法 兰执行本章圆形法兰相应子目，材料乘以系数0.45，机械 乘以系数0.6。
• 三、不锈钢吊托支架执行本章相应子目。
• 四、风管凡以电焊考虑旳子目，如需使用手工氢弧焊者， 其人工乘以系数1.238，材料乘以系数1.163,机械乘以系数 1.673。
• 五、风管制作安装项目中涉及管件，但不涉及法兰和吊 托支架；法兰和吊托支架应单独列项计算执行相应子目。

通风管道主管与支管从其中心线交点处划分，以拟定中心 线长度，如下图所示：
L1
D1
主管展开面积为： S1=πD1L1
支管展开面积为： S2=πD2L2
L2 D2
斜三通
D1
主管展开面积为： S1=πD1L1
支管展开面积为 ： S2=πD2L2
L1
L2 D2
正三通
L1
L2
D1
D2
主管展开面积： S1=πD1L1，
B L—管道中心线长度
圆形异径管
D1 L
F圆 = π×（D1+D2）× L 2
D2
圆周率 管道直径
管道中心线延长米
B 矩形异经管 b
A
a
F矩 =（A+B+a+b）× L
风管宽 风管高 L—管道中心线长度
圆形管和矩形管弯头
D R
θ
A R
θ B
圆形管弯头展开面积：
F圆 =
Rπ2θD 180°
=0.05483RDθ
风管长度一律与施工图示中管线长度为准，涉及弯头、三 通、变径管、天圆地方等管件旳长度，但不得涉及部件(风管阀 门、风口、风帽、罩类、风压箱、消声器等)旳长度。直径和周 长按图示尺寸为准展开，咬扣重叠部分已涉及在定额内，不得 另行计算。 部分通风部件旳长度如下：
蝶阀：L=150mm。 止回阀：L=300mm。 密闭式对开多叶调整阀：L=210mm。 圆形风管防火阀：L=风管直径D+240mm。 矩形风管防火阀：L=风管高度B+240mm。
铝板通风管道制安：铝板圆形风管按管径×壁厚和矩形风管 按周长×壁厚，以图示面积（㎡）套用清单综合单价，其定额编 号：9-98~9-112，其中铝板为未计价材料，应另行计材料费。

常用材料、设备
镀锌铁皮含锌量 一般镀锌铁皮的含锌量为80g/m2，如DC53D+Z 镀锌铁皮牌号 18#—1.2mm 20#—1.0mm 22#—0.75mm 24#—0.6mm 26#—0.5mm
40/40
常用材料、设备
镀锌铁皮厚度
风管直径D或边长b D(b)≤320
320＜D(b) ≤450 450＜D(b) ≤630 630＜D(b) ≤1000 1000＜D(b) ≤1250 1250＜D(b) ≤2000 2000＜D(b) ≤4000
通风空调工程 基础知识、识图方法
一、基础知识 二、识图方法 三、工程量计算 四、清单编制 五、套定额组价
内容
一、基础知识
1、空调系统的组成 2、常用材料、设备
通风空调系统的组成
通风空调系统的组成
一、按空气处理设备设置的集中程度 集中式 半集中式 分散式
二、按负担室内负荷所用的介质 全空气式 全水式 空气-水式 制冷剂式
非金属材料有硬聚氯乙烯板(硬塑板)、玻璃钢等。
常用材料、设备
镀锌薄钢板风管
镀锌薄钢板是用普通薄钢板表面镀锌制成，俗称 “白铁皮”。常用的厚度为0.5～1.5mm, 其规格 尺寸与普通薄钢板相同。在工程中常用镀锌钢板 卷材，对风管的制作甚为方便。由于表面锌层起 防腐作用，故一般不刷油防腐。因而常用作输送 不受酸雾作用的潮湿环境中的通风系统及空调系 统的风管和配件。要求所有品级镀锌钢板表面光 滑洁净，表层有热镀锌层特有的结晶花纹，镀锌 层厚度不小于0.02mm。
圆形风管
0.5 0.6 0.75 0.75 1.0 1.2 按设计
矩形风管
中、低压系统
高压系统

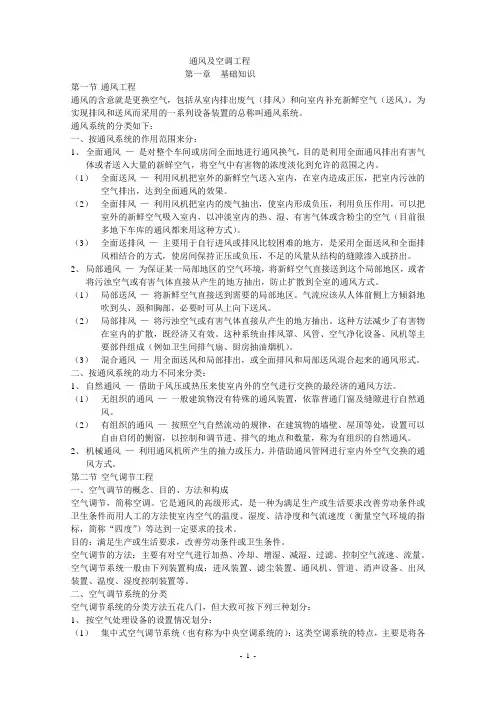

通风及空调工程第一章基础知识第一节通风工程通风的含意就是更换空气，包括从室内排出废气（排风）和向室内补充新鲜空气（送风）。

为实现排风和送风而采用的一系列设备装置的总称叫通风系统。

通风系统的分类如下：一、按通风系统的作用范围来分：1、全面通风—是对整个车间或房间全面地进行通风换气，目的是利用全面通风排出有害气体或者送入大量的新鲜空气，将空气中有害物的浓度淡化到允许的范围之内。

（1）全面送风—利用风机把室外的新鲜空气送入室内，在室内造成正压，把室内污浊的空气排出，达到全面通风的效果。

（2）全面排风—利用风机把室内的废气抽出，使室内形成负压，利用负压作用，可以把室外的新鲜空气吸入室内，以冲淡室内的热、湿、有害气体或含粉尘的空气（目前很多地下车库的通风都来用这种方式）。

（3）全面送排风—主要用于自行进风或排风比较困难的地方，是采用全面送风和全面排风相结合的方式，使房间保持正压或负压，不足的风量从结构的缝隙渗入或挤出。

2、局部通风—为保证某一局部地区的空气环境，将新鲜空气直接送到这个局部地区，或者将污浊空气或有害气体直接从产生的地方抽出，防止扩散到全室的通风方式。

（1）局部送风—将新鲜空气直接送到需要的局部地区。

气流应该从人体前侧上方倾斜地吹到头、颈和胸部，必要时可从上向下送风。

（2）局部排风—将污浊空气或有害气体直接从产生的地方抽出。

这种方法减少了有害物在室内的扩散，既经济又有效。

这种系统由排风罩、风管、空气净化设备、风机等主要部件组成（例如卫生间排气扇、厨房抽油烟机）。

（3）混合通风—用全面送风和局部排出，或全面排风和局部送风混合起来的通风形式。

二、按通风系统的动力不同来分类：1、自然通风—借助于风压或热压来使室内外的空气进行交换的最经济的通风方法。

（1）无组织的通风—一般建筑物没有特殊的通风装置，依靠普通门窗及缝隙进行自然通风。

（2）有组织的通风—按照空气自然流动的规律，在建筑物的墙壁、屋顶等处，设置可以自由启闭的侧窗，以控制和调节进、排气的地点和数量，称为有组织的自然通风。

二通风系统的分类-1.按通风系统工作的动力不同，通风可分为自然通风和-机械通风两种。-自然通风是依靠自然界 动力（风压或热压）来使室内-外的空气进行交换，从而实现室内空气环境的改变。如-下图所示。-机械通风就是借助 风机所产生的动力强迫空气沿着设-定的方向流动，进行室内外空气交换的通风方式。-背风面-迎风面-三-热源
二、空调工程-一空调工程的任务-空气调节（简称空调）是指保持建筑物-内部空间的空气温度、相对湿度、气-流速 和洁净度（室内空气含尘粒的-多少在一定限值内，而不论外界和-内部条件如何变化。采用一定技术手-段创造并保持 足一定要求的室内空-气环境，是空调工程的首要任务。
二空调系统的组成及分类-空调系统一般由空气处理设备、空气输送管道、空-气分配装置和运行调节系统等四个基本部 组成。-送风-问风-回风机消声器-L-热湿-排风-一次回风-二次回风-新风-过-送风机-加热器-补允水-电 三通阀名-制冷剂-热水或蒸汽-喷水泵-燕发水箱
Байду номын сангаас
2.调节阀-通风系统中的调节阀主要是安装在风道-上或风口上，用于调节风量、关闭风口-以及风机的启动和系统中 阻力平衡，-有的还起到防止系统火灾蔓延的作用。-常用的调节阀有插板阀、蝶阀、止回阀-和防火阀、对开多叶调节 、三通调节-阀等。-3.室外进风装置是从室外采集洁净空气，-即送风，或空调新风系统的新风口、进-风塔、进风 口。-4.室内排风装置是将排风系统汇集的污-浊空气排至室外，如排风口（罩）、排-风塔、排风帽等。
学习单元5.1通风空调工程定额计量与计价-通风与空调工程基本知识-通风工程-一通风工程的任务：将被污染的空 气或含有大量热蒸汽、有害物质、不符-合卫生标准的室内空气直接或经净化后-排出室外，把新鲜空气补充进来，使室 内达到符合卫生标准或满足生产工艺的-要求。通风不仅是改善室内空气环境的-种手段，同时也是保证产品质量、促生产发展和防止大气污染的重要措施-之一。

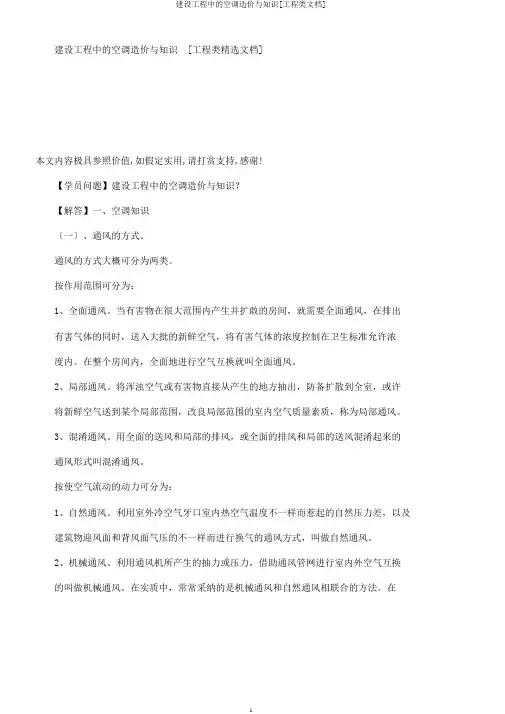

建设工程中的空调造价与知识[工程类精选文档]本文内容极具参照价值,如假定实用,请打赏支持,感谢!【学员问题】建设工程中的空调造价与知识？【解答】一、空调知识〔一〕、通风的方式。

通风的方式大概可分为两类。

按作用范围可分为：1、全面通风。

当有害物在很大范围内产生并扩敢的房间，就需要全面通风，在排出有害气体的同时，送入大批的新鲜空气，将有害气体的浓度控制在卫生标准允许浓度内。

在整个房间内，全面地进行空气互换就叫全面通风。

2、局部通风。

将浑浊空气或有害物直接从产生的地方抽出，防备扩散到全室，或许将新鲜空气送到某个局部范围，改良局部范围的室内空气质量素质，称为局部通风。

3、混淆通风。

用全面的送风和局部的排风，或全面的排风和局部的送风混淆起来的通风形式叫混淆通风。

按使空气流动的动力可分为：1、自然通风。

利用室外冷空气牙口室内热空气温度不一样而惹起的自然压力差，以及建筑物迎风面和背风面气压的不一样而进行换气的通风方式，叫做自然通风。

2、机械通风。

利用通风机所产生的抽力或压力，借助通风管网进行室内外空气互换的叫做机械通风。

在实质中，常常采纳的是机械通风和自然通风相联合的方法。

在有些状况下，装有机械送风和自然排风，或装有机械排风和自然送风，机械通风又可分两类：①送风系统：靠通风机向房间送给空气的叫送风系统。

它的作用是向室内输送办理过的新鲜空气。

酬〕风系统：靠通风机向房间抽出空气的叫排风系统。

假如从室内抽出的热空气不含有过多的有害气体，利用此中一局部热空气和抽进来的新鲜空气混淆，经办理后再送入室内，叫空气循环系统。

对室内空气的温度、湿度、风速度及洁净度在规定范围内进行调理，叫空气调理系统。

〔二〕、通风空调工程系统零件的构成及作用1、通风管道。

在通风系统中，依赖通风管来送入或抽出空气。

通风管的截面有圆形和矩形。

通风管除直管外，由弯头、往返弯、变径弯，三通、四通等管件按工程实际需要组合而成。

通风空调工程中常有的风管有一般薄钢板，镀锌薄钢板、不锈钢板、铝板等金属风管、硬聚氯乙烯塑料板、塑料复合钢板〔由一般薄钢板表面喷上一屋厚的塑料层〕和玻璃钢风管等。
