抽样定理与PAM调制解调.

电子信息工程学系实验报告课程名称：通信原理 实验项目名称：抽样定理和脉冲调幅（PAM ）实验 实验时间：班级：通信091 姓名：Jxairy 学号：910705131实 验 目 的:1)验证抽样定理； 2)观察了解PAM 信号形成过程，平顶展宽解调过程。

实 验 环 境 与 仪 器: 1)抽样定理和脉冲调幅（PAM ）实验模块 2)数字频率计 8110A 3) 低频信号发生器XFD7 4) 直流稳压电源 JWY-30-4 5) 双踪同步示波器 SR8 6) 毫伏表 GB9 实 验 原 理:利用抽样脉冲把一个连续信号变为离散时间样值的过程称为“抽样”，抽样后的信号称为脉冲调幅（PAM ）信号。

在满足抽样定理的条件下，抽样信号保留了原信号的全部信息。

并且，从抽样信号中可以无失真地恢复出原信号。

图02-01示意地画出了传输一路语音信号的PCM 系统。

从图中可以看出要实现对语音的PCM 编码，首先就要对语音信号进行抽样，然后才能进行量化和编码。

因此，抽样过程是语音信号数字化的重要环节，也是一切模拟信号数字化的重要环节。

图02-01 单路PCM 系统示意图1. 抽样定理：一个频带受限信号m(t)如果它的最高频率为f H （即m(t)的频谱中没有f H 以上的分量），可以唯一地由频率等于或大于2f H 的样值序列所决定。

图02-02 抽样定理实验方框图2.脉冲幅度调制（PAM）：是脉冲载波的幅度随基带信号变化的一种的调制方式。

若脉冲载波是冲激脉冲m()t就是一个PAM信号。

序列，则按抽样定理进行抽样得到的信号sPAM信号在时间上是离散的，但在幅度上却是连续的。

而在PCM系统里，PAM信号只有在被量化和编码后才有传输的可能。

本实验仅提供一个PAM系统的简单模式。

图02-03 多路脉冲调幅实验框图实验内容及过程:(一)、抽样和分路脉冲的形成用示波器和频率计观察并核对各脉冲信号的频率、波形及脉冲宽度，并记录相应的波形。

实验二：抽样定理和脉冲调幅（PAM）实验一、实验目的通过本实验，学生应达到以下要求：1、观察并了解PAM信号形成、平顶展宽、解调和滤波等过程；2、验证并理解抽样定理，掌握对频谱混叠现象的分析方法；3、观察时分多路系统中非理想信道之间的路际串话现象，分析并掌握其形成原因。

二、实验内容本实验课完成以下实验内容：采用专用集成抽样保持开关完成对输入信号的抽样；多种抽样时隙的产生；采用低通滤波器完成对PAM信号的解调；测试出入信号频率与抽样频率之间的关系，观察频谱混叠现象，验证抽样定理；多路脉冲条幅（PAM）；观察并测试时分多路PAM信号和高频串话。

三、实验原理在通信技术中为了获取最大的经济效益，就必须充分利用信道的传输能力，扩大通信容量。

因此，采取多路化制式是极为重要的通信手段。

最常用的多路复用体制是频分多路复用( FDM) 通信系统和时分多路复用( TDM) 通信系统。

频分多路技术是利用不同频率的正弦载波对基带信号进行调制，把各路基带信号频谱搬移到不同的频段上，在同一信道上传输。

利用抽样脉冲把一个连续信号变为离散时间样值的过程称为抽样，抽样后的信号好称为脉冲调幅信号。

在满足抽样定理的条件下，抽样信号保留了原信号的全部信息。

抽样定理：fs>2fh,才能从抽样信号中可以无失真的恢复出原信号。

抽样定理在通信系统、信息传输理论方面占有十分重要的地位。

数字通信系统是以此定理作为理论基础的。

在工作设备中，抽样过程是模拟信号数字化的第一步。

抽样性能的优劣关系到整个系统的性能指标。

图2-1 单路PCM系统示意图作为例子，图2-1示意地画出了传输一路语音信号的PCM系统。

从图中可以看出要实现对语音的PCM编码，首先就要对语音信号进行抽样，然后才能进行量化和编码。

因此，抽样过程是语音信号数字化的重要环节，也是一切模拟信号数字化的重要环节。

为了让实验者形象地观察抽样过程，加深对抽样定理的理解，本实验提供了一种典型的抽样电路。

实验四抽样定理与PAM调制解调实验实验内容1.抽样定理实验2.脉冲幅度调制（PAM）及系统实验一.实验目的1. 通过脉冲幅度调制实验，使学生能加深理解脉冲幅度调制的特点。

2. 通过对电路组成、波形和所测数据的分析，加深理解这种调制方式的优缺点。

二.实验电路工作原理（一）电路组成脉冲幅度调制实验系统如图4-1所示，由输入电路、调制电路、脉冲发生电路、解调滤波电路、功放输出电路等五部分组成，如图4-2所示。

图4-1 脉冲振幅调制电路原理框图（二）实验电路工作原理1.输入电路该电路由发送放大、限幅电路等组成。

该电路还用于PCM（一）、PCM （二）、增量调制编码电路中。

由限幅二极管D601、D602组成双向限幅电路，防止外加输入信号幅度过大而损坏后面调制电路中的场效应管器件。

电路电原理图如4-2所示。

2.PAM调制电路调制电路见图4-2中的BG601。

这是一种单管调制器，采用场效应管3DJ6F，利用其阻抗高的特点和控制灵敏的优越性，能很好的满足调制要求。

取样脉冲由该管的S极加入，D极输入音频信号，由于场效应管良好的开关特性，在TP602处可以测到脉冲幅度调制信号，该信号为双极性脉冲幅度信号，不含直流分量。

3DJ6的G极为输出负载端，接有取样保持电路，由R601、C601以及R602等组成，由开关K601来控制，在做调制实验时，K601的2端与3端相连，能观察其取样定理的波形。

在做系统实验时，将K601的1端与2端相连，即与解调滤波电路连通。

3.脉冲发生电路该部分电路详见图4-2所示，主要有两种抽样脉冲，一种由555及其它元件组成，这是一个单谐振荡器电路，能产生极性、脉宽、频率可调的方波信号，可通过改变CA601的电容来实现输出脉冲频率的变化，以便用来验证取样定理，另一种由CPLD产生的8KHz抽样脉冲，这两种抽样脉冲通过开关K602来选择。

可在TP603处很方便地观测到脉冲频率变化情况和输出的脉冲波形。

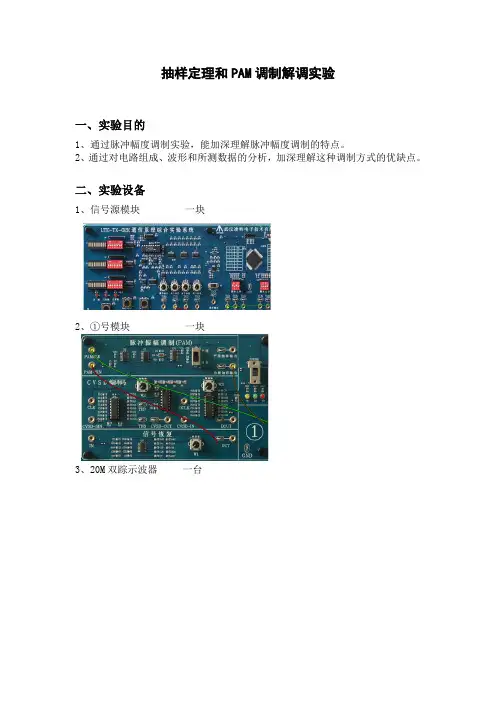

抽样定理和PAM调制解调实验一、实验目的1、通过脉冲幅度调制实验，能加深理解脉冲幅度调制的特点。

2、通过对电路组成、波形和所测数据的分析，加深理解这种调制方式的优缺点。

二、实验设备1、信号源模块一块2、①号模块一块3、20M双踪示波器一台4、连接线若干三、实验原理抽样是把时间连续的模拟信号变换为时间离散信号的过程。

抽样定理是指：一个频带限制在（0，fH）内的时间连续信号m(t)，如果以T≤1/2fH秒的间隔对它进行等间隔抽样，则m(t)将被所得到的抽样值完全确定。

根据取样脉冲的特性，取样分为理想取样、自然取样（亦称曲顶取样）、瞬时取样（亦称平顶取样）；根据被取样信号的性质，取样又分为低通取样和带通取样。

虽然取样种类很多，但是间隔一定时间，取样连续信号的样值，把信号从时间上离散，这是各种取样共同的作用，取样是模拟信号数字化及时分多路的理论基础。

四、实验步骤1、将信号源模块、模块1固定在主机箱上，将黑色塑封螺钉拧紧。

2、插上电源线，打开主机箱右侧的交流开关，将信号源模块和模块1的电源开关拨下，观察指示灯是否点亮，红灯为+5V电源指示灯，绿灯为-12V电源指示灯，黄色为+12V电源指示灯。

3、观测PAM自然抽样波形1）用示波器观测信号源“2K同步正弦波”输出，调节W1改变输出信号幅度，使输出信号峰-峰值在4V左右。

2）将信号源上S4设为“1010”，使“CLK1”输出32K时钟。

3）将模块1上K1选到“自然”。

4）关闭电源，按如下方式连线源端口目标端口连线说明信号源：“2K同步正弦波”模块1:“PAM-SIN”提供被抽样信号信号源：“CLK1”模块1:“PAMCLK”提供抽样时钟5）用示波器在“自然抽样输出”处观察PAM自然抽样波形。

4、观测PAM平顶抽样波形a）用示波器观测信号源“2K同步正弦波”输出，调节W1改变输出信号幅度，使输出信号峰-峰值在4V左右。

b）将信号源上S1、S2、S3依次设为“10000000”、“10000000”、“10000000”，将S5拨为“1000”，使“NRZ”输出速率为128K，抽样频率为：NRZ频率/8c）将K1设为“平顶”。
