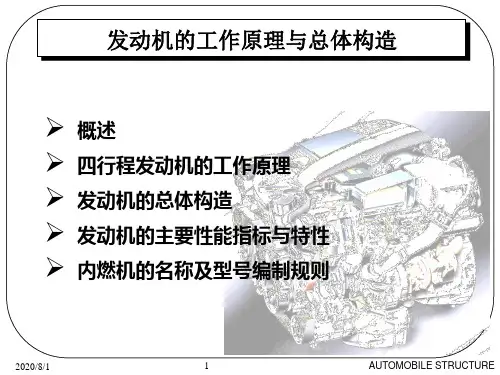

2020汽车构造-第1章-发动机的工作原理及总体构造

内燃机原理与构造习题解答第一章发动机的工作原理和总体构造1、汽车发动机通常是由哪些机构与系统组成它们各有什么功用(1) 曲柄连杆机构：进行热功转换。

曲柄连杆机构是发动机实现工作循环，完成能量转换的主要运动零件。

它由机体组、活塞连杆组和曲轴飞轮组等组成。

在作功行程中，活塞承受燃气压力在气缸内作直线运动，通过连杆转换成曲轴的旋转运动，并从曲轴对外输出动力。

而在进气、压缩和排气行程中，飞轮释放能量又把曲轴的旋转运动转化成活塞的直线运动。

(2) 配气机构：控制进、排气门的开启时刻及延续时间。

配气机构的功用是根据发动机的工作顺序和工作过程，定时开启和关闭进气门和排气门，使可燃混合气或空气进入气缸，并使废气从气缸内排出，实现换气过程。

配气机构大多采用顶置气门式配气机构，一般由气门组、气门传动组和气门驱动组组成。

(3) 燃料供给系统：汽油机：由化油器向气缸供给由汽油与空气混合的混合气。

柴油机：由喷油泵提供雾状柴油，通过喷油器喷入气缸。

汽油机燃料供给系的功用是根据发动机的要求，配制出一定数量和浓度的混合气，供入气缸，并将燃烧后的废气从气缸内排出到大气中去；柴油机燃料供给系的功用是把柴油和空气分别供入气缸，在燃烧室内形成混合气并燃烧，最后将燃烧后的废气排出。

(4) 润滑系统：减少相对运动部件的摩擦阻力，减轻磨损。

润滑系的功用是向作相对运动的零件表面输送定量的清洁润滑油，以实现液体摩擦，减小摩擦阻力，减轻机件的磨损。

并对零件表面进行清洗和冷却。

润滑系通常由润滑油道、机油泵、机油滤清器和一些阀门等组成。

(5) 冷却系统：降低气缸及高温部件的高温，使发动机保持正常的工作温度。

冷却系的功用是将受热零件吸收的部分热量及时散发出去，保证发动机在最适宜的温度状态下工作。

水冷发动机的冷却系通常由冷却水套、水泵、风扇、水箱、节温器等组成。

(7) 点火系统：（汽油机独有）在压缩行程接近上止点时，点火系即在火花塞电极间产生电火花以点燃混合气。

第一章汽车发动机工作原理及总体构造汽车发动机是汽车的动力装置，负责将燃料燃烧后的化学能转化为机械能，驱动汽车前进。

本文将对汽车发动机的工作原理及总体构造进行详细介绍。

一、工作原理汽车发动机的工作原理可以简单概括为四个基本步骤：进气、压缩、燃烧和排气。

1.进气：汽车发动机通过进气门将空气吸入气缸内。

2.压缩：进气门关闭后，活塞向上运动，将空气压缩至高压状态，使燃料更易于燃烧。

3.燃烧：进气阀关闭后，电火花塞产生火花点燃燃料，产生爆发力将活塞推向下方。

4.排气：在活塞向上运动时，排气门打开，将燃烧后产生的废气排出。

这个过程是一个连续循环，每个活塞都会经历这四个步骤。

不同的汽车发动机具有不同的工作原理，根据不同的工作循环可分为四冲程发动机和两冲程发动机。

二、总体构造汽车发动机由许多组件组成，包括气缸、活塞、气门、曲轴、连杆、燃烧室等。

1.气缸：是发动机的主要构件之一，用于容纳活塞、气门和燃烧室。

气缸通常由铸铁或铝合金制成。

2.活塞：是发动机中心运动的部分，与曲轴相连，通过往复运动来压缩和推动气缸内的空气燃料混合物。

3.气门：用于控制气缸内的进气和排气。

进气门控制空气进入气缸，排气门控制废气的排出。

4.曲轴：是将活塞的往复运动转换为旋转运动的关键部件。

曲轴通过连杆与活塞相连接，将活塞运动转化为动力。

5.燃烧室：是燃烧燃料的空间。

燃烧室的形状和设计可以影响燃烧效率和发动机性能。

除了上述主要组件之外，汽车发动机还包括燃料喷射系统、点火系统、冷却系统等辅助设备，以保证发动机的正常工作。

总结：汽车发动机是汽车的心脏，驱动着汽车的运行。

它的工作原理是通过不断循环的进气、压缩、燃烧和排气过程将燃料化学能转化为机械能。

总体构造包括气缸、活塞、气门、曲轴、燃烧室等组件，还包括燃料喷射系统、点火系统、冷却系统等辅助设备。

了解汽车发动机的工作原理及总体构造，有助于我们更好地了解汽车机械原理和性能，对汽车的使用和维护有一定的参考意义。

第1章汽车发动机基本结构与工作原理讲解
一、汽车发动机概述
汽车发动机是汽车的动力源，它是一种运用化学能转换成机械能，并
有输出功率的机械装置。

通常情况下，汽车发动机是指内燃机，其主要构
成有气缸、活塞、火花塞、燃料系统等构件。

内燃机以燃烧混合气来增压
气缸，利用增压燃气的压力来使活塞沿周向运动，从而带动曲轴、转子和
其它机械部件运动，产生机械能。

二、汽车发动机结构
汽车发动机主要由气缸、连杆、活塞、火花塞、发动机曲轴、曲轴壳、冷却系统、燃油系统等若干部分组成。

（1）气缸：气缸是内燃机的核心部件。

它主要由气缸盖、气缸筒、
嘴板组成，是内燃机中燃烧混合气和排出烟气的地方。

（2）连杆：连杆是内燃机的轴部件，它由连杆尾和连杆头两部分组成，用于把活塞的运动转换为曲轴的运动。

（3）活塞：活塞是内燃机的运动部件，它是由活塞皮、活塞销、活
塞柱等构成，由气缸中的燃烧混合气的压力带动活塞沿着气缸的径向运动。

（4）火花塞：火花塞是内燃机中重要的设备，它是由火花塞体、火
花塞头、火花塞线圈等构成，用于向气缸中放入火花，由火花“点燃”混
合气，从而发生燃烧作用，产生增压。

汽车构造上册第一章、发动机的工作原理和总体构造发动机基础知识：现代汽车一般采用往复活塞式内燃机，主要由活塞、气缸、连杆、曲轴、飞轮等组成，通过燃料在气缸内燃烧产生动力，推动活塞上下运动，再由连杆转变为曲轴的旋转运动对外输出。

根据使用燃料的不同分为汽油机和柴油机。

活塞在气缸里作往复直线运动，向上运动到的最高位置称为上止点，向下运动到的最低位置称为下止点，上、下止点之间的距离称为活塞行程，曲轴旋转中心到曲柄销中心之间的距离称为曲柄半径。

活塞从一个止点运动到另一个止点所扫过的容积，称为气缸工作容积；活塞位于上止点时，其顶部与气缸盖之间的容积称为燃烧室容积；活塞位于下止点时，其顶部与气缸盖之间的容积称为气缸总容积；多缸发动机各气缸工作容积的总和，称为发动机排量。

压缩比的大小表示活塞由下止点运动气缸总容积与燃烧室容积之比称为压缩比，用ε表示，ε=VaVc到上止点时，气缸内的气体被压缩的程度。

压缩比越大，压缩终了时混合气体压力和温度就越高，燃烧速度增快，因而发动机输出功率增大，热效率提高，经济行就越好。

汽油机的压缩比一般为8～11，柴油机的压缩比一般为16～22发动机工作原理：发动机工作时必须先将可燃混合气引入气缸，然后进行压缩，接着使其燃烧膨胀推动活塞下行对外作功，最后排出废气，完成一个工作循环。

工作循环不断重复，就能使发动机连续运转，而每一个工作循环都必须包括进气、压缩、作功、排气四个过程。

四冲程汽油机工作过程：P22 四冲程汽油机的进气、压缩、作功、排气四个过程分别安排在四个活塞行程中，称之为进气行程、压缩行程、作功行程和排气行程。

四冲程柴油机工作原理：柴油机与汽油机性能比较优点：☆经济性好，行程长，排气温度低，热效率高，柴30-40%，汽25-30%，而且柴油价格较低。

☆污染较轻，柴油和空气混合比大，燃烧较完全，废气中一氧化碳较少（CO）。

没有高压点火装置，不产生无线电干扰。

☆危险性小，柴油燃点高，不会自燃，不怕严冬烤机。

汽车发动机的工作原理及总体构造
一、汽车发动机的工作原理
1.吸气：发动机的活塞下行时，活塞腔内的气门打开，通过气门进入
汽缸的混合气。

2.压缩：活塞上行时，活塞腔内的气门关闭，活塞将混合气压缩成高
压气体。

3.爆燃：在活塞接近顶死点时，火花塞产生火花，将混合气点燃爆炸，释放出能量。

4.排气：活塞下行时，废气通过排气门排出汽缸，为新的混合气提供
空间。

通过这四个基本过程循环运作，汽车发动机可以持续地产生动力，驱
动汽车运行。

二、汽车发动机的总体构造
1.气缸体系：汽缸是发动机燃烧的主要部分，通常由铁合金或铝合金
制成。

汽缸体内设置有活塞和气门，通过这些部件的运动来实现吸气、压缩、爆燃和排气的过程。

2.曲轴与连杆机构：曲轴是将活塞运动转化为有用功的装置，具有一
定的几何结构，可以将来自活塞的线性运动转化为旋转运动。

连杆连接活
塞与曲轴，将活塞的线性运动转化为曲轴的旋转运动。

3.气门机构：气门控制气缸内的进气和排气。

气门通过气门杆与凸轮
轴相连接，由凸轮轴的转动带动气门的开闭。

4.燃油供给系统：燃油供给系统包括燃油箱、燃油泵、喷油器等。

燃油从燃油箱经过燃油泵被送入汽缸，与空气混合后形成可燃气体。

此外，还有点火系统、冷却系统、润滑系统等辅助系统，保证发动机正常运行。

总之，汽车发动机通过吸气、压缩、爆燃和排气这四个基本过程，不断地将化学能转化为机械能，从而驱动汽车运行。

其总体构造包括气缸体系、曲轴与连杆机构、气门机构和燃油供给系统等。

这些构造相互配合，共同完成发动机的工作。

汽车发动机的工作原理（图解）一、发动机的构造1.汽缸：发动机通常由多个汽缸组成，每个汽缸都是一个密闭的容器，用于进行燃烧过程。

汽缸的内径和活塞的行程决定了发动机的排量大小。

2.活塞：活塞是位于汽缸内来回运动的零件，它的作用是在汽缸内产生压力。

活塞下面通过连杆与曲轴相连，将压力转化为机械能。

3.曲轴：曲轴连接活塞和汽车的传动系统。

当活塞在汽缸内产生压力时，经过连杆和曲轴的转化，可以产生往复运动，并利用汽缸压力驱动曲轴旋转。

4.凸轮轴：凸轮轴是发动机的控制系统，它通过凸轮的形状和数量来控制进气门和排气门的开闭。

凸轮轴的转动由曲轴传动。

5.进气系统：进气系统是负责将空气引入汽缸的部分，主要包括进气管道、节气门、空气滤清器等。

进气系统能够根据发动机工况的不同来调整进气量。

6.燃油系统：燃油系统是负责将燃料输送到发动机的部分，主要包括燃油箱、燃油泵、燃油喷嘴等。

燃油系统能够根据发动机负荷的不同来调整燃料的供给。

7.点火系统：点火系统是发动机燃烧的起点，主要包括点火线圈、火花塞等。

点火系统通过产生一个电火花来点燃燃料混合气体，引发燃烧过程。

二、发动机的工作原理1.进气冲程：活塞在下行过程中，进气门打开，活塞下行形成负压，进气门打开后，气缸内的新鲜空气通过进气门进入气缸。

2.压缩冲程：活塞在上行过程中，进气门关闭，活塞向上行驶，将气缸内的空气压缩，使气体温度和压力增加。

3.燃烧冲程：当活塞到达上行行程的最高点时，喷油嘴会向气缸内喷入燃料。

燃料和压缩空气混合后被点火系统的火花点燃，引发燃烧过程。

燃烧释放的能量推动活塞向下行驶。

4.排气冲程：当活塞到达下行行程的最低点时，排气门打开，活塞向上行驶，将燃烧产生的废气排出汽缸。

发动机通过不断循环进行进气、压缩、燃烧和排气等工作冲程，形成连续的能量转化过程，从而驱动汽车运动。

汽车发动机是复杂而精密的机械装置，涉及到机械、电子、燃料等多个领域的知识。

通过对发动机构造和工作原理的了解，我们可以更好地理解汽车发动机的工作过程，为汽车的维修和使用提供基础。
