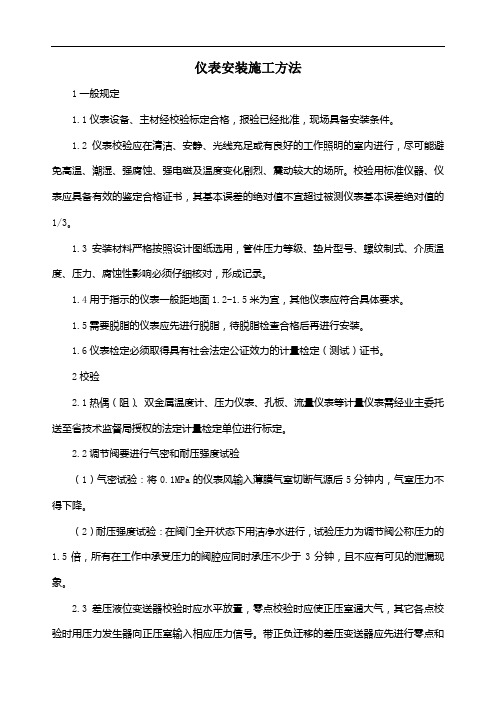

仪表安装施工方法1一般规定1.1仪表设备、主材经校验标定合格，报验已经批准，现场具备安装条件。
1.2仪表校验应在清洁、安静、光线充足或有良好的工作照明的室内进行，尽可能避免高温、潮湿、强腐蚀、强电磁及温度变化剧烈、震动较大的场所。
校验用标准仪器、仪表应具备有效的鉴定合格证书，其基本误差的绝对值不宜超过被测仪表基本误差绝对值的1/3。
1.3安装材料严格按照设计图纸选用，管件压力等级、垫片型号、螺纹制式、介质温度、压力、腐蚀性影响必须仔细核对，形成记录。
1.4用于指示的仪表一般距地面1.2-1.5米为宜，其他仪表应符合具体要求。
1.5需要脱脂的仪表应先进行脱脂，待脱脂检查合格后再进行安装。
1.6仪表检定必须取得具有社会法定公证效力的计量检定（测试）证书。
2校验2.1热偶（阻）、双金属温度计、压力仪表、孔板、流量仪表等计量仪表需经业主委托送至省技术监督局授权的法定计量检定单位进行标定。
2.2调节阀要进行气密和耐压强度试验（1）气密试验：将0.1MPa的仪表风输入薄膜气室切断气源后5分钟内，气室压力不得下降。
（2）耐压强度试验：在阀门全开状态下用洁净水进行，试验压力为调节阀公称压力的1.5倍，所有在工作中承受压力的阀腔应同时承压不少于3分钟，且不应有可见的泄漏现象。
2.3差压液位变送器校验时应水平放置，零点校验时应使正压室通大气，其它各点校验时用压力发生器向正压室输入相应压力信号。
带正负迁移的差压变送器应先进行零点和量程校验，然后进行迁移量校验，正迁移在正压室加迁移量所对应压力使输出为0%，负迁移在负压室加迁移量所对应压力使输出为0%。
2.4浮筒液位变送器宜用水校法校验。
校验时应确保零点液面准确，输出和输入信号应按介质密度进行换算。
当测量介质的密度小于1g/cm3时，应将各测量点的液面按下式换算成水的液面：hs=hjρj/ρs式中：hs、hj---分别为介质和水的液面（mm）；ρs、ρj---分别为介质和水的密度（g/cm3）。
自动化仪表安装方案仪表、仪表箱及仪表接线箱、仪表及控制柜、电缆保护管、接地极根接地母线。
1.1、安装应遵守的规范及标准（1）工业自动化仪表工程施工及验收规范（2）工业管道工程施工及验收规范（3）现场设备、工业管道焊接工程施工及验收规范（4）电气装置安装工程施工及验收规范（5）自动化仪表安装工程质量检验评定标准（6）进设备随机文件1.2安装施工准备（1）根据随机技术文件以及相关的规范、规程标准要求，结合施工安装现场的具体条件编制专业施工安装技术方案，进行必要的技术培训和详尽的技术交底。
（2）根据随机技术文件提供的各种检测系统的技术要求及参数，对拟采用的施工安装方法进行核实，确保满足仪表正常工作的技术要求。
（3）按照各类仪表自身对工作环境、保管存放环境的要求，检查施工安装现场，安装现场环境应有与仪表运行保管存放环境基本相当的条件，现场仪表安装时，其它安装施工安装应基本结束，现场环境应清洁，温、湿度应满足要求。
(4)根据各种仪表、材质及技术要求，选择适当的脱脂方法，确定施工安装中必须的机具，备好仪表单位校验、系统模拟试验所需的各种检验设备、仪器仪表。
1.3主要施工程序1.3.1线路敷设现场检测仪表、集中控制设备施工安装定位-配合土建预埋保护管及基础型钢安装T桥架及明设管路安装T接地安装测试T仪表箱盘柜安装及内部接线检验T线缆敷设T接线检验。
1.3.2仪表安装仪表开箱检查-仪表清洗-仪表单体检验-现场检测仪表定位T现场检测仪表安装T导压管路随工艺管道试压T检测回路信号线校接-单回路模拟试验。
1.3.3材料检查及计量器具要求(1)施工安装中所用的材料必须是合格产品，并附有产品合格证、质保书、准用证，各种材料的型号、规格、使用环境、电压等级、精度等级等技术指标必须符合设计要求。
(2)设备开箱检查，必须保证供货商、业主或监理、施工安装诸方共同参加，并对包装外观、箱号进行检查，依据装箱单核实箱内设备、零部件、随机工具等，设备型号、规格、数量必须与装箱单相符，箱内随机技术文件应齐全，设备不应有机械外伤、变形、锈蚀等缺陷，并对设备表面质量作出宏观初步评价。
自动化仪表安装方案根据有关资料，高炉工程中仪表检测和控制点总计约有300点，采用国内外最先进的仪表、传感器及控制系统，既提高了生产的自动化水平、提高了系统的可靠性。
由于仪表安装必须在前工序完成后才能进行，它的工期短，作业面又受限制，因此施工准备工作和配合工作十分关键，同时要随时察看现场条件，一旦上道工序完成，即可进行仪表工程安装作业。
仪表工程中的盘柜安装、桥架安装、线路配管、电缆敷设与电气安装的施工方法基本相同，可参照电气安装方案中的有关章节执行。
仪表施工流程图：1仪表安装(1)一般规定1)由于高炉现场条件复杂，就地仪表的安装位置应考虑操作和维护方便，不宜安装在震动、潮湿、有强磁场干扰或温度变化剧烈的地方，仪表的中心距地面的高度应便于观察，一般为1.2～1.5m。
2)仪表安装前外观应完整，附件齐全。
型号、规格、材质符合设计要求，安装时不得敲击、震动仪表，安装牢固平正。
3)直接安装在工艺管道的仪表应在工艺管道吹扫后压力实验前安装，并随工艺系统一起进行试压。
4)仪表设备上的接线引入口不应朝上，以免灰尘、水或其它物品进入盒内，接线完毕，接线口应封堵。
(2)温度仪表1)高炉炉底测温电偶应在进行耐火材料砌筑时配合埋入，埋入时要找准测量中心。
2)由于炉体粉尘较大，在多粉尘的工艺管道上安装测温元件应采取保护措施，如加保护罩。
3)热电偶水平安装插入深度大于1米或被测温度大于700℃时，热电偶应穿钢管保护，防止弯曲。
4)压力式温度计的温包必须全部浸入被测介质中，毛细管在敷设时应采取保护措施。
(3)压力仪表1)测量低压的压力表或变送器的安装高度，应与取压点的高度一致，以保证测量精度。
2)就地安装的压力表应避免安装在振动较大的管道上。
3)测量高压的压力表若安装在操作岗位或行人经常走动的地方其安装高度应大于1.8米，并加以防脱落措施。
(4)流量仪表1)孔板和喷嘴安装前进行外观检查，其入口和出口边缘应无毛刺和圆角，并复验其加工尺寸。
工厂电气仪表安装施工方案1. 概述本文档旨在提供工厂电气仪表安装施工方案。
该方案适用于工厂的电气仪表安装工程，旨在确保安装质量和施工进度。
2. 目标本方案的主要目标是实施工厂电气仪表的安装工作，确保工程质量符合相关标准和规范，并且按照施工计划按时完成。
3. 安装施工步骤3.1 准备工作在正式进行安装施工前，需要进行以下准备工作：•开展施工前的技术交底会议，明确施工要求和注意事项；•提供所需的安装材料和设备，并确保其符合相应标准和规范；•组织安装人员参加相关培训，确保其熟悉仪表安装操作流程；•制定合理的施工计划，明确每个工程节点的时间要求和责任人。
3.2 安装准备在开始安装施工前，需要进行以下准备工作：•清理现场，确保施工区域干净整洁；•检查安装位置，确认是否满足要求，并进行标记；•检查安装材料和设备的完好性，确认无损坏或缺失；•配置所需的工具和设备，如螺丝刀、扳手、电钻等。
3.3 安装过程根据电气仪表的类型和规格，进行相应的安装过程。
一般的安装步骤如下：1.将仪表放置在安装位置上，并使用螺丝固定；2.连接仪表的电缆，并进行防水处理；3.连接仪表的信号线，确保连接正确可靠；4.安装仪表的配件和附件，如支架、护罩等；5.进行仪表的调校和校准，确保仪表的准确性和稳定性；6.进行安全检查和试运行，确保仪表安装工程的有效性。
3.4 安装验收在安装工作完成后，需要进行安装验收。
验收步骤如下：1.对安装工作进行全面检查，确保工程质量符合相关标准和规范；2.进行仪表的功能测试，确保仪表工作正常；3.进行安全检查，确保仪表安装工程的安全性；4.编制安装工程验收报告，记录安装情况和存在的问题，并提出整改意见。
4. 质量控制为确保安装工程的质量，需要进行以下控制措施：•安装人员需要持相关证书，并熟悉仪表安装操作流程；•安装过程需要按照规范和标准进行，确保安装质量；•定期进行施工现场巡视，及时发现并解决存在的问题；•做好施工记录和安装文档的归档工作，以备查阅。
烧结机安装专项方案1、烧结机安装流程说明：1、厂房屋架结构端头安装预留天车安装位置，分别用120t和80t汽车将主厂房60t和32t天车设备吊装就位后，封闭最后一榀屋架。
用主厂房2台天车吊运头部骨架、大齿轮等机头设备，安装室内的设备、工艺结构：如烧结机骨架、吸风箱，导管、点火器、固定筛、单辊破碎机等。
烧结机头吊不到位的设备及工艺结构，可采用卷扬机滑轮组及手动起重机械吊装。
制定工艺流程的原则1）烧结机安装是在一个多层广房结构内进行；因而其总的安装顺序应该是自下而上的安装，即先安烧结机下部的各种灰斗及大型主抽风管道，再安装上部烧结机体，先安装下层的设备，再安装上层的设备。
2）烧结机安装的主导起重机械是烧结主厂房的桥式起重机。
因此，尽早安装并能使用它，早安装烧结机的的先决条件，并应将厂房尽早封闭，极好的防雨及防风条件，是满足设备安装阶段的设备维护的条件，以及满足烧结机纵向中心线在长距离的情况下拉钢丝线测量精度要求。
3）尽可能的扩大绕结机设备与厂房结构综合安装的条件，使烧结机的有些部件，在厂房结构安装阶段就放到厂房内，如烧结机下部灰斗与主抽风管道，在安装厂房结构之前就位，头部的混合料槽，铺底料槽、梭式布料器等，预先起吊放在料槽入口的平台板上，以扩大厂房综合安装的范围。
4）对烧结机的大件设备，在制订大件设备运输及吊装方案时，应创造条件在大件设备卸车以后，直接运到现场一次起吊就位，避免二次倒运。
3、烧结机安装工艺流程图：见下图2在烧结机的头部及尾部设中心标板，该标点应作为永久性标点，根据此标点确定沿烧结机台车行走方向的烧结机纵向中心线、该中心线的端点测量的极限偏差为±1mm，由于烧结机全长为102mm，避免过长而造成的测量偏差，所以在全长二分之一处，增加一个临时性的辅助测量用的中心点，用以控制在50mm长的范围内的极限偏差为±1mm。
与烧结机纵向中心线相垂直的方向，设5条横向中心线。
烧结机头轮轴向中心线；烧结机架中部固定机架横向中心线；烧结机尾轮轴向中心线；热破碎机棘齿辊轴向中心线；在头部与中部固定机架之间，增加一条横向中心线，作为辅助测量基准线，以解决纵向长度过长，而造成每个机架柱子之间所产生的测量累计偏差问题。
煤气站系统仪表安装技术方案（一）、施工顺序熟悉图纸一领取工具、材料一土建结构施工时，预留线槽、管线穿墙孔洞和管线穿楼板的孔洞一土建装修基本结束后，安装电缆桥架、电缆明配保护管一配管内穿线，敷设桥架内电缆一核实工艺专业所安装的取源部件和流量仪表是否符合本专业设计要求一通风、工艺设备和管道安装好后，安装仪控系统设备、仪表及其取样和测量管路，接线一进行设备、仪表单体调试和系统调试f交工验收。
（二）、配管2.1、钢管不应有裂缝和显著的凹凸不平，内壁应光滑,不应有严重锈蚀，配管的品种、规格、坐标和标高，必须符合设计要求，并配合土建进行预埋施工。
2.2、保护管加工时，管口应无毛刺和尖锐棱角，钢管在弯制后，不应有裂缝和显著的凹瘪现象，当穿无铠装的电缆且明敷设时，不应小于保护管外径的6倍；当穿铠装电缆以及埋设于地下以及埋设于地下或混凝土内时，不应小于保护管外径的10倍。
2.3、保护管与检测元件或就地仪表之间，应用金属软管连接，并有防水弯；与就地仪表箱、分线箱、接线盒、拉线盒等连接时应密封，并用锁紧螺母将管固定牢固。
2.4、穿墙保护管段两端延伸出墙面的长度，不应大于30mm；埋设的保护管引出地面时，管口宜高出地面200mm；当从地下引入落地式仪表盘（箱）时，宜高出盘（箱）内地面50mm o2.5、金属保护管埋设时宜采用套管焊接，管子的对口处应处于套管的中心位置；焊接应牢固，焊口应严密，并应做防腐处理，保护管连接后应保证整个系统的电气连续性。
（三）、桥架、支架安装3.1、钢材应平直、无明显扭曲，下料误差在5mm范围内，切口无卷边、无毛刺。
3.2、电缆支架安装牢固，横平竖直，各支架的同层横挡应在同一水平面上，其高低偏差不应大于5mm,托架支吊架沿桥架走向方向的左右偏差不应大于IOnnTb在有坡度的电缆沟内，应与沟坡度相同，电缆支架最上层及最下层至沟顶、楼板或沟底、地面的距离如下表所示：或地面150 100 1503.3、桥架安装前应找到预埋件，找到桥架起点和终点，把握好水平度、垂直度及坐标，用琴线拉紧，然后安装支架,支架应平直，再用圆钢连接，并与接地体连接好，连接处搭接长度为圆钢直径的6倍，桥架的水平度应小于1/1000,所有金属部分应作防腐。
仪表部分设备安装工程施工方案（1）安装工艺：1、电气仪表设备及材料在运输过程中要做好保护措施，保证设备的完好。
2、型号、规格和数量与装箱单及设计文件一致，无残损、无短缺。
3、各种铭牌标志、附件、备件齐全；产品的技术文件和质量证明书齐全。
4、盘箱柜应表面平整，内外表面漆层完好，外形尺寸和安装孔尺寸、盘箱柜内的所有仪表、电源设备及其所有部件的型号、规格均应与设计文件相符合。
5、施工中，应对已安装好的电气仪表设备及材料进行保护。
（2）一次仪表调试试验根据施工图纸和仪表设备一览表逐一核对检查从甲方仓库领出的仪表设备，确保仪表设备在领出时完好无损。
根据仪表调校规范，对待装的仪表设备进行调校，做好调校纪录。
为了便于现场配管，必须将安装在现场的一次仪表在安装前调试好，并做好试验记录工作，以免重复安装。
（3）支架制作安装各种型钢支架，仪表槽架用支架、总支架必须横平竖直，分支架按各测量管线斜度的要求制作。
支架必须焊接牢固，沿工艺管道安装的支撑点必须加加强板，埋墙支架其埋入深度不得小于 150ｍｍ。
槽盒悬臂固定在水泥结构上时，不得少于四只膨胀螺丝。
各种支架制作按图纸设计用料，不得图方便随意代用，以免造成浪费或强度不足，支架间距不得大于1.5米。
（4）开控制点施工班组要熟悉现场工艺进度，结合流程图，注意预留的控制点位置，发现有不正确的，要即时提出，请监理、设计院决定。
开控制点必须由四方人员到齐（建设单位、设计院、总承包商、施工单位），按图纸和规程要求，共同协商后确定具体位置。
作业人员必须持证作业，对特殊材质和高压部分的焊接必须由具备相关资质的焊工进行。
用气焊开孔时，尽量减少铁屑喷入管内，铁块切不可掉入管道或设备内。
工艺设备上禁止开控制点。
在泵的进、出口处开孔时应拆开法兰，垫入盲板，严防铁屑进入泵内，尽可能在泵清洗之前开控制点。
（4）仪表盘柜安装仪表盘、箱、柜及操作台安装型钢底座制作尺寸与仪表盘、箱、柜操作台底部相符，其直线度允许偏差为1mm/m，当型钢底座长度大于5 m时，全长最大允许偏差5mm。
仪表安装作业指导书1目的编制仪表安装作业指导书的目的是规范施工人员的施工行为，保证工程质量，保护施工人员的人身安全及设备安全。
2适用范围适用于**改造工程。
3编制依据3.1《火电施工质量检验及评定标准(热工仪表）》1998年版。
3.2《电力建设施工及验收技术规范(热工自动化)》( DLT5190.5-2004)3.3《电力建设安全工作规程》（DL5009.1-2002）3.4《火力发电工程施工组织设计导则》2003版；3.5《电力建设工程施工技术管理导则》2003版；3.6《工程建设标准强制性条文（电力工程部分）》2006年版。
3.7《电力建设安全健康与环境管理工作规定》；3.8国家现行的法律、法规、规范、标准及国外的技术标准。
3.9设计院图纸3.10铜陵皖能发电有限公司四期1×300MW机组烟气脱硫改造工程施工组织总设计，热控专业施工组织设计。
4作业项目概述4.1该作业项目主要包括**改造工程主要就地仪表：PH计、密度计，电磁流量计、杆式雷达液位计、压力变送器、差压变送器、液位变送器等。
5作业准备5.1人员配备：技术人员一名,安全员一名，质检员一名，施工小组2组，1组3-4人所有工作人员均持证上岗。
5.1.1工具配备：电焊机一台开孔钻一台圆锉一把半圆锉一把焊条保温筒一个无齿锯一台磨光机一把保护管弯管机一台活络扳手 13吋、 14吋各两把铁榔头一把板车一辆电源盘一个氩弧焊枪一套以上选用的机械设备和工器具的状态正常，机械设备、电动工具经过仔细检查并有检查记录。
5.1.2计量器具配备:钢圈尺 3M 一把钢直尺 100cm 一把角尺一把游标卡尺 150mm 一把计量器具的规格、量程、精度满足要求，且在检定有效期内。
5.1.3电源配备：安装地点配备已通电的电源盘一个。
5.1.4材料、设备准备：安装所需的材料（钢管、镀锌花角铁、焊条、槽钢、“U”形、环形管、防锈漆、银粉漆）已备齐，设备按要求已到货。
一、编制依据1）我公司与五环科技股份有限公司所签《施工承包合同》（合同编号：07027-PC70-02）。
2）项目的仪表施工蓝图。
3）现行《工业金属管道工程施工及验收规范》GB 50235-1997。
4）现行《建筑电气工程施工质量验收规范》GB50303-2002。
5）现行《自动化仪表工程施工及验收规范》GB50093-2002。
6）现行《自动化仪表工程施工质量验收规范》GB50131-2007。
7）现行《石油化工仪表工程施工技术规程》SH/T3521-2007 。
8）现行《石油化工建设工程项目施工过程技术文件规定》SH3543-2007。
9）现行《石油化工建设工程项目交工技术文件规定》SH/T3503-20079）现行《电气装置安装工程电缆线路施工及验收规范》GB50168-2006。
10)现行《电气装置安装工程接地装置施工及验收规范》GB50169-2006。
11)我公司《质量保证手册》,《质量体系程序》及其配套文件等。
二、工程概况工程名称：开封龙宇化工有限公司年产4万吨聚甲醛项目。
工程建设单位：开封龙宇化工有限公司。
工程建设地点：河南省杞县葛岗镇葛岗村聚甲醛项目工地。
工程设计单位：五环科技股份有限公司。
工程期限：总工期为488天。
工程技术质量要求：安装工程质量达到优良标准。
工程名称仪表种类气体站(31000)罐区及卸车站(40000)甲醛(61000)三聚甲醛(62000)二氧五环(63000)双金属温度计 3 2 46 61 13 热电阻 4 91 98 39 压力表9 4 130 107 42 压力变送器 6 7 31 16 绝对压力变送器18 9 2标准孔板 2 17 18 7锥形流量计 2 6 1差压流量变送器 4 23 18 7电磁流量计15 2涡街流量计12金属转子流量计25 22 14椭圆齿轮流量计 4 11 3质量流量计 2 1 1就地水表23 6差压压力变送器 2 4差压液位变送器 6单法兰液位计 2 14 6 4双法兰液位计17 19 12磁致伸缩液位计 5 5射频导纳液位仪 3 2浮球液位开关 4 13工业PH计 5气动调节阀72 87 31气动开关阀 2 20 4自力式调节阀 2 9 3 1电子皮带秤 3电磁阀 2 2 21 5仪表安装材料：镀锌钢管14718米、无缝钢管3327米、桥架及槽盒740米、电缆68000米，铁构件制作安装5.5吨。
电气仪表安装施工方案1. 引言本文档旨在描述电气仪表的安装施工方案。
其中包括材料准备、安装步骤、安装标准和安全注意事项等内容。
2. 材料准备在进行电气仪表安装之前，需要准备以下材料和工具：•电气仪表•电缆和线缆•接线盒和终端盒•电缆夹和固定件•螺丝和螺栓•电气工具（电钳、扳手等）•测试仪器（万用表、验电笔等）•安全防护用品（手套、护目镜等）3. 安装步骤3.1 安装位置确认在进行电气仪表安装之前，需要确认安装位置。
安装位置应符合相关的安全规范和操作要求。
3.2 布线和接线1.根据设计要求和图纸，进行电缆和线缆的布线。
布线过程中需注意避免与其他电气设备和管道发生干扰。
2.根据图纸和现场要求，连接电缆和线缆到仪表和终端盒。
3.采用正确的接线方式，根据标准电气符号和图纸进行接线。
每个接线点都应牢固和可靠。
3.3 固定和安装1.根据安装位置和要求，使用合适的固定件和螺丝将电气仪表固定在安装位置上。
2.确保所有附件和配件的安装位置正确，并紧固固定。
3.注意不要损坏仪表的外壳和连接部件。
3.4 调试和测试1.安装完成后，进行必要的调试和测试。
使用测试仪器对仪表的功能和性能进行检查。
2.确保仪表的读数和测量结果准确可靠。
3.进行必要的校准和调整，以确保仪表的正常工作。
4. 安装标准在进行电气仪表安装时，需要遵守以下标准和规范：•国家电气安全规范•电气工程施工和验收规范•仪表安装和使用说明书•当地安全管理制度和规定5. 安全注意事项在进行电气仪表安装时，需要注意以下安全事项：•必须由具备相关资质的人员进行施工和安装。
•在进行电气工作前，必须切断电源并进行安全隔离和标识。
•遵守安全使用工具和设备的规范。
•注意仪表和附件的防尘、防水和防护要求。
•遵循正确的操作程序和规范，以防止意外和事故发生。
6. 总结本文档介绍了电气仪表安装施工方案，包括了材料准备、安装步骤、安装标准和安全注意事项等内容。
在进行电气仪表的安装时，务必遵循相关标准和规范，并注重安全操作。
