CEMS烟气在线监测技术方案

  • 格式：doc
  • 大小：475.00 KB
  • 文档页数：30

2 引用标准

3 供货范围

4 系统介绍

4.1 监测项目 .....................................

4.2 监测方法 .....................................

4.3 系统主要技术指标 . ..................................

4.4 技术路线 . .....................................

4.4.1 取样和预处理单元 . ...............................

4.4.2 二氧化硫（ SO2）、氮氧化物（ NO）浓度监测 ......................

4.4.3 氧含量监测子系统 . ...............................

4.4.4 颗粒物监测子系统 . ...............................

4.4.5 烟气参数监测子系统 . ...............................

4.4.6 烟气湿度分析仪 .......................................

4.4.7 数据采集与处理子系统 . .............................

5 合同执行方案 ...................................

5.1 现场工况调查 ...................................

5.2 先期文件交付 . ....................................

5.3 供货与质保 ...................................

5.4 安装验收服务流程与计划 .............................

6 系统安装 ......................................

6.1 使用环境条件 . ....................................

6.2 开孔位置要求 . ....................................

..... 安 徽 皖 仪 科 技 . 股 份 有 限 公 司..

6.3.2 供电要求 ........................................

6.3.3 安装平台、扶梯要求 ....... 二 〇 二 〇 年 一 月 ............

6.3.4 仪表风 .........................................

6.3.5 系统接地装置与保护措施要求 ................................

6.4 安装调试 . .....................................

6.5 系统验收 .....................................

6.6 买卖双方工作界面 . .................................. 项目介项绍 .目 名 .. 称 ............ ：.. 技术方案

目录

6.3 需方工程要求 .

6.3.1 分析小屋的要求

26 7 文件交付 . ......................................

8 培训计划 ......................................

9 质量保证和售后服务 ................................

9.1 质量保证 .....................................

9.2 售后服务 .....................................

9.3 免责条款 . ......................................

1 项目介绍

本项目为 “xxxx公司”xxxxxxxxx 工程烟气在线连续监测项目， 规定了烟气在线监测系统及 系统的功能设计、结构、性能、安装和试验等方面的技术要求。

按照需方要求，提供 1 套完整的烟气连续监测系统，测量： 二氧化硫浓度（ SO2）、氮氧化物浓度（ NO）、氧含量（ O2）、颗粒物浓度、烟气温度、烟 气压力、烟气流速、 烟气湿度，并可根据业主要求将数据实时传输到项目 DCS及传输到环保局监 测信息平台指定的数采仪。

本系统采用系统控制器对所有部件及程序进行控制，包括系统的反吹，校准等等，但可以 手动调节电磁阀等，具体如下表：

拨动开关（在维护状态下有效）

S1 操作 DO1 采样泵

S2 操作 DO2 零点校准电磁阀

S3 操作 DO3 样气电磁阀

S4 操作 DO4 伴热管反吹电磁阀

S5 操作 DO5 探头反吹电磁阀

S6 操作 DO6 分析仪零点校准应答

S7 操作 DO7 S8 预留 2 引用标准

HJ/T76-2007 固定污染源烟气排放连续监测系统技术要求及监测方法

HJ/T75-2007 固定污染源烟气排放连续监测技术规范

GB18484-2001 危险废物焚烧污染控制标准

HJ561-2010 危险废物（含医疗废物）焚烧处置设施性能测试技术规范

GB16297-1996 大气污染物综合排放标准

GB16157-1996固定污染源排气中颗粒物测定与气态污染物采样方法

HJ/T397-2007 固定污染源废气监测技术规范

GB 16889-2008 生活垃圾填埋场污染控制标准

GB 13223-2003 火电厂大气污染物排放标准

GB 18485-2001 生活垃圾焚烧污染控制标准

GB 4915-2004 水泥工业大气污染物排放标准

HJ/T 47-1999 烟气采样器技术条件

HJ/T 48-1999 颗粒物采样器技术条件

HJ/T 55 大气污染物无组织排放监测技术导则

HJ/T212-2005 污染源在线自动监控（监测）系统数据传输标准

HJ/T419-2007 环境数据库设计与运行管理规范

HJ/T352-2007 环境污染源自动监控信息传输、交换技术规范

Q/HFWY 003-2009安徽皖仪科技有限公司烟气连续监测系统企业标准

3 供货范围

序号 名称 规格和型号 单位 数量 生产厂家 功能

1 气态污染物监测子系统

1.1 气体分析仪 SG1000 套 1 安徽皖仪科技 SO2、 NO

O2 1.2 采样探头 PSG325 套 1 安徽皖仪科技

1.3 样气处理系统 CEMS1000(R) 套 1 安徽皖仪科技

1.4 电伴热采样管 双芯 根 1 浙江华源

2 颗粒物监测子系统

2.1 连续烟（粉）尘浓度

监测仪 LD1000 套 1 安徽皖仪科技 颗粒物

2.2 吹扫系统

1 安徽皖仪科技

3 烟气参数监测子系统

3.1 烟气参数监测仪 LPT1100 套 1 安徽皖仪科技 温度、压

力、流速

3.2 湿度分析仪 HMT180M 台 1 南京埃森 湿度

4 数据采集和处理子系统

4.1 系统控制器

台 1 安徽皖仪科技 数据处理、 传输、存 储、控制等 4.2 集线箱 DCB225 套 1 安徽皖仪科技

5 标准物质

5.1 减压阀 YQY-12 个 3 上海减压厂

5.2 标准气体（ SO2） 8L 瓶 1 南京天泽

5.3 标准气体（ NO） 8L 瓶 1 南京天泽

5.4 标准气体（ N2） 8L 瓶 1 南京天泽

注：1. 本设备不包含与环保局信息平台通讯的数据采集传输仪。

2. 标准物质中标准气体属于耗材，供方只随机配送一套，后期需方需要需另行购买。同时所有易 损配件，保修期内免费更换一次，超过一次或人为及工况因素导致损坏，供方有权根据情况收取 部分费用

备品备件 序号 名称 规格和型号 单位 数量 生产厂家 备注

风机滤芯 NL-10E1 个 1 安徽皖仪科技

聚四氟乙烯管 Φ6 米 5 兴化市航星带钢厂

聚四氟乙烯管 Φ8 米 5 兴化市航星带钢厂

温度传感器 PT100 个 1 北京赛亿凌

气路接头 Φ6 只 2 安徽皖仪科技

气路接头 Φ8 只 2 安徽皖仪科技

气路接头 Φ8-6 只 3 安徽皖仪科技

探头过滤器组件

只 1 安徽皖仪科技

4 系统介绍

CEMS100系0统设备的功能设计、结构、性能、安装和试验等方面的技术要求，均符合国家 HJT75-2007《固定污染源烟气排放连续监测技术规范》、 HJT76-2007《固定污染源烟气排放连续 监测系统技术要求及检测方法》及有关环境保护标准和技术规范要求。

本系统由气态污染物监测子系统、颗粒物监测子系统、烟气参数监测子系统及数据采集与处 理子系统组成，其中气态污染物监测子系统的预处理单元、分析单元和数据采集与处理子系统安 装在机柜内，可以连续监测二氧化硫浓度（ SO2）、氮氧化物浓度（ NO）、氧含量（ O2）等参数的 湿基值、干基值和折算值，以及根据颗粒物（颗粒物）浓度、烟气温度、压力、流速、湿度等多 项相关参数统计排放率、排放总量等，并能对测量到的数据进行有效管理，具有现场数据实时传 送、远程故障诊断、报表统计和图形数据分析等功能，实现了工作现场的无人值守。整套系统结 构简单、动态范围广、实时性强、组网灵活、运行成本低，同时系统采用模块化结构，组合方便， 根据客户需求有所增减；并且能够与企业内部的 DCS和环保部门的数据系统通讯。

烟气CEM示S 意图

合集下载

烟气连续排放监测系统技术规范(1)

烟气连续排放监测系统技术规范(1)

烟气连续排放监测系统技术规范书

第 1 页/共 12 页

鄂尔多斯市双欣化学工业有限公司

烟气连续排放监测系统技术规范

鄂尔多斯市双欣化学工业有限公司安健环部

烟气连续排放监测系统技术规范书

第 2 页/共 12 页 目录

l范围

l.l 总则

l。2 工作范围

2引用的规范和标准

3技术要求

3.1 一般要求

3.2 设计要求

3。3 设备技术性能要求

4 安装调试要求

5 工程实施双方界限表（可调整）

6 设备验收

7 安全

8 质保

烟气连续排放监测系统技术规范书

第 3 页/共 12 页

1 范围

1.1总则

1。1。1 本技术规范适用于 鄂尔多斯市双欣化学工业有限公司

（以下简称甲方）烟囱管道安装 (以下简称乙方）生产的

CEMS 烟气在线监测系统

1.2 工作范围

1。2。1 甲方的工作范围：

（1)甲方负责搭建设备平台及站房等，并在设备房内安装空调，负责提供可满足设备正常运行的工作条件:提供并铺设电源（要求长期供电不中断）和至安装现场设备房及平台内.甲方提供到现场(站房及平台)压缩气源，气源要求(依照乙方产品技术需求）

（2）甲方负责在要安装的烟囱或烟道上开孔并安装法兰（可参照乙方设备要求作相应调整)。

（3）甲方提供净化除尘、烟气的可行的相关参数，作为乙方的设备制造和安装的设计输入,甲方为所提供数据的真实性负责.

1.2.2 乙方工作范围：

(1）乙方负责按甲方提出的合理时间表在甲方的烟囱或烟道上安装由乙方设计制造的

烟气超低排放CEMS技术方案书

烟气超低排放CEMS技术方案书

烟气超低排放CEMS技术方案书

一、技术原理

1.烟气取样系统：烟气取样系统用于从燃烧设备的烟道中取样。为了获得准确的取样结果，需要根据实际情况选择合适的取样点和取样方法，并确保取样过程中不存在漏气和混样现象。

2.气体分析仪器：气体分析仪器用于对烟气中的污染物进行连续监测和分析。该仪器包括测量模块、控制模块和数据处理模块等部分。通过这些仪器，可以对烟气中的多种污染物进行准确、可靠的测量。

3.数据采集与处理系统：数据采集与处理系统用于对气体分析仪器采集到的数据进行处理和分析。该系统可以对数据进行实时显示、存储和分析，同时还可以生成相应的监测报告。

4.控制系统：控制系统根据烟气排放的实时数据进行控制操作，以确保烟气排放符合国家排放标准。该系统可以根据需要自动调整燃烧设备的工作参数，以达到超低排放的目标。

二、技术特点

1.精确度高：通过精密的气体分析仪器和先进的数据采集与处理系统，可以对烟气中的污染物进行高精度的连续监测和分析。

2.实时性强：监测设备可以实时采集和处理烟气的数据，以便及时发现和解决排放异常情况，保证燃烧设备的正常运行。

3.可靠性高：监测装置和仪器具有良好的稳定性和可靠性，能够在各种恶劣的工况环境下正常运行，保证监测结果的准确性和可靠性。 4.数据分析功能强大：数据采集与处理系统具有强大的数据处理和分析能力，可以对监测数据进行多种统计和分析，帮助用户全面了解烟气排放情况。

三、技术应用

同时，该技术还可以广泛应用于环境监测和治理领域。通过对烟气排放的连续监测和分析，可以为环境治理提供准确、可靠的数据支持，帮助政府和企事业单位制定科学的环境保护政策和措施。

综上所述，烟气超低排放CEMS技术方案是一种有效的烟气排放监测技术，具有高精度、实时性强、可靠性高和数据分析功能强大的特点。该技术可以广泛应用于各个行业的燃烧设备中，实现烟气的超低排放。同时，它还可以为环境监测和治理提供重要的技术支持。

烟气在线监测系统技术方案完整版

烟气在线监测系统技术方案完整版

烟气在线监测系统技术

方案

HEN system office room [HEN 16H-HENS2AHENS8Q8-HENH1688]烟气排放连续监测系统

哈尔滨昂洲幽程有限公司1介绍

烟气排放连续监测系统（简称CEMS）,可对固定污染源（如锅炉、工业炉窑、焚烧 炉等）排放烟气中的颗粒物、气态污染物的浓度（mg/m3）和排放率（kg/h、t/d、 t/a）进行连续地、实时地跟踪测试。或者说，CEMS是烟气排放在线监测和排污计量系 统。

CMES—般由烟尘检测子系统、气态污染物监测子系统、烟气参数监测子系统、系统 控制及数据采集处理子系统四个基本部分组成。

CMES按测量方式可分为抽取冷凝法、抽取热湿法、原位法、在位法等。

TR.9300型烟气排放连续监测系统采用抽取热湿法，抽取式热湿法CEHS能够测 量S02、NOx、02、温度、压力、流速、颗粒物，其中：

SO：、NO’釆用高温伴热紫外差分吸收光谱（DOAS）分析技术

0：采用氧电池

温度、压力、流速分别采用热敬电阻（PT100）、压力传感器和皮托管微压差 法

高温伴热紫外差分吸收光谱（DOAS）分析技术除了能够测量S0,和'0=外，还能够分 析NHs、CL：、H,S、03> HCL等气体。与抽取冷凝法CMES相比，本系统具有测量准确、 可靠性高、投资成本低、响应速度快等优点，山于抽取热湿法采用全程伴热，避免抽 取冷凝法产生的冷凝水吸收S0,导致测量结果偏低等缺点；

与原位法CEMS相比，本系统具有支持在线校准、测量值波动小、可靠性高、设备 简单等优点；

与在位法CEMS相比，本系统具有安装调试方便、现场设施要求低等优点。 本CMES系统整机结构紧凑，方便运输和安装。

2技术优势

所有指标均在高温状态下测量避免冷凝水吸收so,导致测量结果偏低，并腐蚀 预处理管路，特别在so畀氐浓度监测点，有无可比拟的优势；系统结构简单，集成度高在引流泵的作用下，烟气经探头、伴热管线后直接进 入测量室，测量SO,和浓度，再进入氧化错/湿度/引流泵模块后，直接排 出，系统构造简单，集成度高，维护方便；

烟气在线监测系统技术方案

烟气在线监测系统技术方案

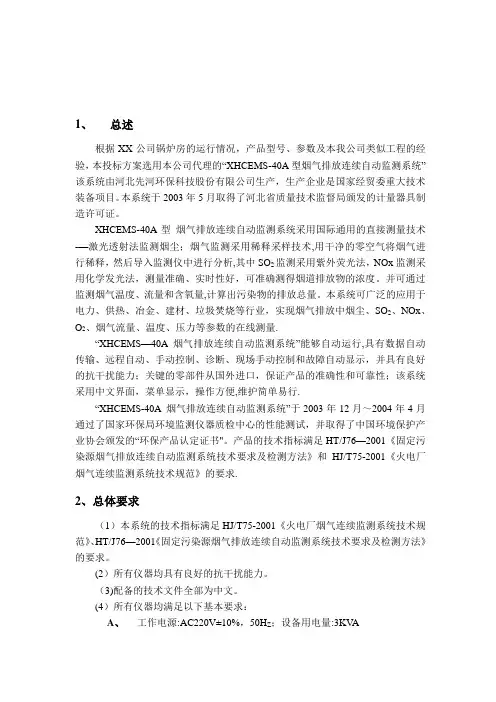

1、 总述
