地铁通信系统解决方案

地铁通信系统建设方案研究清晨的阳光透过窗帘的缝隙，洒在书桌上，笔尖轻触着纸面，关于地铁通信系统建设方案的构思，如同涌动的春潮，在脑海中翻滚。

一、项目背景想象一下，在繁华的都市中，地铁如同一条巨龙穿梭在地下，每天承载着成千上万的乘客。

而这条龙的“神经中枢”便是通信系统，它负责传递信息，保证地铁的正常运行。

随着城市规模的不断扩大，地铁网络也在不断延伸，通信系统的建设显得尤为重要。

二、系统架构设计1.基础设施建设地铁通信系统的基础设施主要包括光纤网络、无线网络、传输设备、交换设备等。

想象一下，光纤如同蜘蛛网般密布在地铁沿线，为信息传输提供了强有力的保障。

而无线网络则像是一层无形的保护膜，覆盖着整个地铁网络，让乘客在任何地方都能享受到流畅的网络服务。

2.系统集成系统集成是将各个独立的通信系统整合为一个完整的整体。

这就像是将地铁的“神经中枢”与“肌肉”完美结合，使得整个地铁网络能够高效、稳定地运行。

系统集成包括语音通信系统、数据通信系统、视频监控系统和乘客信息系统等。

三、关键技术应用1.光纤通信技术光纤通信技术是地铁通信系统的核心技术之一。

想象一下，光纤就像是一根根透明的细丝，将地铁沿线的信息快速、准确地传输出去。

这种技术具有传输速度快、容量大、抗干扰能力强等优点，为地铁通信提供了强大的支撑。

2.无线通信技术无线通信技术是地铁通信系统的另一项关键技术。

它通过无线电波将信息传递给地铁车厢内的乘客，让他们在行驶过程中也能享受到高速的网络服务。

无线通信技术具有覆盖范围广、传输速度快、易于部署等优点。

四、实施方案与步骤1.调研与分析在项目实施前，我们需要对地铁通信系统的现状进行深入调研，了解其存在的问题和不足。

这就像是在地图上标注出需要修复的道路，为后续的实施提供依据。

2.设计与规划根据调研结果，我们需要对地铁通信系统进行设计与规划，包括确定系统架构、选择合适的技术方案、制定实施计划等。

这就像是在绘制一张详细的施工图纸，为项目的实施提供指导。

地铁无线通信系统方案设计论文一、项目背景近年来，我国城市化进程不断加快，地铁作为一种高效、便捷的交通工具，已经成为大中型城市交通系统的重要组成部分。

然而，地铁运行过程中，通信信号的覆盖和稳定性一直是个难题。

为了解决这一问题，我们需要设计一套地铁无线通信系统，确保地铁运行过程中通信信号的稳定性和可靠性。

二、系统需求1.信号覆盖：地铁无线通信系统需要覆盖地铁隧道、车站、车辆段等区域，保证通信信号的无缝对接。

2.信号稳定性：在高速行驶的地铁上，通信信号要具备较强的抗干扰能力，确保通信质量。

3.通信带宽：地铁无线通信系统需要提供足够的通信带宽，满足语音、数据等多种业务需求。

5.系统安全性：地铁无线通信系统要具备较强的安全性，防止恶意攻击和非法接入。

三、方案设计1.通信技术选择（1）传输速率高，满足多种业务需求。

（2）抗干扰能力强，适应地铁环境。

（3）组网灵活，易于扩展。

2.网络架构设计（1）接入层：主要由无线接入点（AP）组成，负责将地铁隧道、车站等区域的通信信号接入网络。

（2）汇聚层：主要由交换机组成，负责将接入层的数据进行汇聚和转发。

（3）核心层：主要由路由器组成，负责实现地铁无线通信系统与外部网络的连接。

3.信号覆盖方案（1）地铁隧道：采用漏缆作为传输介质，通过无线接入点（AP）实现信号覆盖。

（2）车站：采用室内分布系统，通过天线实现信号覆盖。

（3）车辆段：采用室外分布系统，通过天线实现信号覆盖。

4.通信带宽保障（1）采用高性能无线接入点（AP），提高数据传输速率。

（2）采用多通道技术，提高通信带宽利用率。

（3）合理规划无线网络资源，避免带宽拥堵。

5.系统兼容性（1）2G/3G/4G/5G移动通信制式。

（2）WLAN通信制式。

（3）专用通信制式。

6.系统安全性（1）采用加密技术，防止数据泄露。

（2）采用防火墙技术，防止恶意攻击。

（3）采用身份认证技术，防止非法接入。

四、项目实施1.项目筹备：成立项目组，明确项目任务、进度、预算等。

地铁无线通信系统方案设计论文地铁无线通信系统是现代城市交通中不可或缺的一部分，可以为旅客提供各种信息及服务。

由于地铁环境复杂，无线信号经常受到干扰，因此必须设计一种有效的无线通信系统，以确保可靠性和数据安全性。

本文将介绍地铁无线通信系统方案的设计，包括系统的架构、用到的技术和信号加密算法等。

首先，需要设计一个合适的网络架构，将所有的地铁车站和地铁车辆联通。

一个典型的地铁无线通信系统可分为两个子系统：一个是地铁车站子系统，另一个是地铁车辆子系统。

地铁车站子系统由基站和控制器组成，负责向地铁车辆发送无线信号。

地铁车辆子系统由移动终端和接收设备组成，可接收地铁车站发送的无线信号。

为提高信号覆盖范围，需要在地铁车站和车辆之间搭建一系列信号中继器。

其次，需要选择并应用适当的无线通信技术。

无线通信技术的选择取决于很多因素，如频段、数据传输速率和安全性等。

在地铁车站子系统中，可以使用WiFi技术或者LTE技术来传输数据。

WiFi技术有更广泛的覆盖范围和更高的数据传输速率，但是安全性不如LTE技术。

因此，需要在WiFi网络中使用AES 算法对数据进行加密。

在地铁车辆子系统中，应该选择4G或者5G技术，因为它们可以通过支持高速数据传输和高密度用户连接来适应地铁车辆中的大量旅客。

最后，需要采用一种可靠的信号加密算法，保证数据传输的安全。

在地铁无线通信系统中，建议使用AES算法。

AES是一种流行的加密算法，能够轻易地加密和解密数据，常用于数码加密、金融领域和网络安全领域。

综上所述，地铁无线通信系统方案设计需要综合考虑网络架构、无线通信技术和信号加密算法，以确保可靠性和数据安全性。

在方案的设计过程中，需要不断改善和优化，满足不断变化的用户需求。

轨道交通通信系统总体解决方案1.传输子系统传输子系统是通信系统最重要的子系统，是连接行车调度指挥中心与车站、车站与车站之间信息传输的主要手段，是组建轨道交通通信网的基础和骨干，为通信系统各子系统以及列车控制（ATS）系统、电力监控（SCADA）系统、自动售检票系统（AFC）、主控系统（MCS）、办公自动化（OA）系统等系统提供语音、数据和图像信息的传输通道。

业务类型通常有模拟用户、2M数字业务、宽音频广播业务、各种低速数据业务、图像业务、10/100Mbit/s以太网业务等。

采用SDH光传输+综合业务接入设备组网：在控制中心、车辆段和各车站设置SDH设备和接入设备（AN），在控制中心设备网管系统，用于传输网络的管理；由SDH光传输设备组成光纤数字环路自愈网，各类业务由SDH设备和接入设备接入。

采用ATM传输系统组网:由ATM设备组建传输网，网络分两级：一级网络为控制中心到车辆段和各个分站组成环路，属于网络骨干部分；二级网络为接入部分，主要是各车站通过ATM接入设备接入各站业务,网络管理设置在控制中心，用于传输系统的管理。

各类业务由ATM接入设备接入。

根据用户需求集成国内外先进技术和产品。

2.无线系统：无线通信系统为轨道交通内部固定工作人员与流动工作人员之间提供高效短信息和话音通信。

系统为运营控制指挥中心的行车调度员、环境控制调度员、公安值班员、维修调度员等对列车司机、运营人员、维护人员和现场工作人员等无线用户分别实施无线通信；为车辆段值班员对段内的无线用户实施无线通信；以及相应的无线用户之间必要的无线通信。

同时还具有相应的呼叫、广播、录音、存储、显示、检测和优先权等功能。

系统以调度组为通信为主，同时还可实现用户间一对一的单独通信。

系统可以传递数字信息，根据列车的需要实时的传递列车状态信息。

采用无线数字集群方式：系统通常由多基站的集群系统组成，主要设备包括控制中心设备（中心控制设备、调度操作控制台、系统网络管理终端）、车站（基站、基地台、直放站）、便携设备（车载台、便携电台、手持台）和配套设备（漏泄同轴电缆、天线）组成，中心控制设备到基站之间采用有线传输系统所提供的通道连接，基站到移动台之间采用无线连接，无线电波通过漏泄电缆和空间辐射传播。

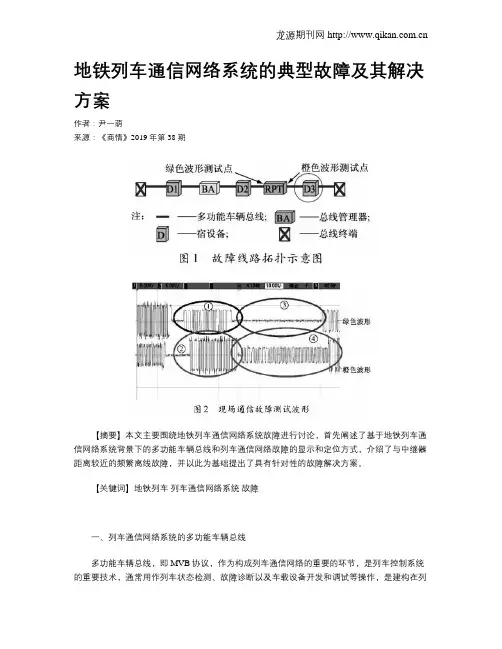

地铁列车通信网络系统的典型故障及其解决方案作者：尹一萌来源：《商情》2019年第38期【摘要】本文主要围绕地铁列车通信网络系统故障进行讨论，首先阐述了基于地铁列车通信网络系统背景下的多功能车辆总线和列车通信网络故障的显示和定位方式，介绍了与中继器距离较近的频繁离线故障，并以此为基础提出了具有针对性的故障解决方案。

【关键词】地铁列车列车通信网络系统故障一、列车通信网络系统的多功能车辆总线多功能车辆总线，即MVB协议，作为构成列车通信网络的重要的环节，是列车控制系统的重要技术，通常用作列车状态检测、故障诊断以及车载设备开发和调试等操作，是建构在列车内的用于连接各子系统设备的重要因素。

存在于列车内的各个子系统控制器均以自身MVB-EMD通信接口为依托，完成与MVB网络的连接。

其中，以牵引控制系统为主的关键子系统都设有硬线接口，以此确保网络控制系统故障发生时能够更好地进行紧急牵引操作。

无论是列车总线还是车辆总线均以A、B路冗余传输为主，MVB总线传输速率为1.5Mbit/s。

HMI是列车司机室控制台上重要设备，其依托MVB不仅可以获取列车和设备信息，而是也可以将车辆参数和系统运行状态、车辆故障信息清晰显示出来，一般，显示屏通信状态界面为红色，则表示通信异常。

此外，RPT也是列车司机室中安装的又一重要设备，用于信号放大和中继传输。

现阶段，T型拓扑结构可以对通信故障起到隔离作用，从而保证网络通信质量。

其前面板也会设置相应的指示灯，以此来提示通信状态或故障的发生。

在具体应用过程中，HMI和RPT是最常采用的用于指示和定位故障的方法。

二、列车通信网络系统故障分析据了解，导致列车通信网络故障的原因并不是单方面造成的，而是受多种因素影响。

以表面角度而言，整体通信网络通信缺乏稳定性和单个设备或多个设备离线情况频繁发生是列车通信网络系统故障的主要表现形式。

本文主要围绕第二种故障，并结合现场实际情况进行探索与研究。

以某项目调试为例，距离RPT非常近的D3设备离线情况频繁发生。

地铁工程通信系统单机调试方案地铁工程通信系统是保障地铁运营的重要组成部分，需要进行严格的单机调试。

单机调试是指在不连接其他设备的情况下，单独对通信系统中的各个模块进行测试和调试，以保证各个模块正常工作并能够协同运行。

下面是地铁工程通信系统单机调试的方案，包括调试内容、调试步骤、调试工具和注意事项等。

一、调试内容1.通信模块测试：对通信系统中的各个通信模块进行测试，包括通信接口、数据传输速度、通信连通性等。

2.控制模块测试：对通信系统中的各个控制模块进行测试，包括控制指令发送与接收、控制信号传输等。

3.数据处理模块测试：对通信系统中的数据处理模块进行测试，包括数据接收与解析、数据处理与存储等。

4.故障检测与修复：对通信系统中可能出现的故障进行检测与修复，包括硬件故障和软件故障等。

二、调试步骤1.搭建测试环境：根据通信系统的实际情况，搭建相应的测试环境，包括模拟地铁车厢、控制台和通信设备等。

2.连接设备和模块：将通信设备和模块按照系统要求连接好，包括连接通信接口、控制信号和电源等。

3.软件配置与初始化：对通信系统中的软件进行配置和初始化，包括设置通信参数、确定数据处理规则和初始化控制模块等。

4.模块功能测试：对通信系统中的各个模块进行功能测试，验证其是否正常工作，包括通信模块的连通性测试、控制模块的指令测试和数据处理模块的数据处理测试等。

5.故障检测与修复：对可能出现的故障进行检测与修复，包括对硬件故障的排查和修复，以及对软件故障的调试和修复等。

三、调试工具1.通信测试工具：包括示波器、信号发生器和通信测试仪等，用于测试通信设备和模块的通信接口、连通性和数据传输速度等。

2.控制台调试工具：包括控制指令的发送与接收工具、控制信号的监测工具和控制信号传输的测试工具等，用于测试控制模块的功能和性能。

3.数据处理工具：包括数据接收与解析工具、数据处理与存储工具和数据分析工具等，用于测试数据处理模块的功能和性能。

地铁无线调度通信系统解决方案南京中科智达物联网系统有限公司、背景在地铁建设及运营中，人们常把地铁无线调度通信系统称作运营无线通信系统或无线通信系统，更简称为无线系统或无线专网。

地铁无线通信作为地铁地下施工时的唯一的通信手段，担负着提高运营效率、保障施工安全的重要使命。

因此，地铁无线通信系统的设计，应该确保语音及数据通信功能、调度管理功能的实现以及保证全线场强覆盖、提高通信质量为最终目标。

为满足这类需求，必须提供地下的高速数据无线传输通道。

这个无线传输通道必须同时具备高数据容量和快速移动性两个条件同时要想解决这些问题需要各级部门的统一协调。

只有不断加强施工的管理力度，才能有效地减少事故的发生，做好安全生产管理工作，是国家当前部署的重点工作之一。

南京中科智达物联网系统有限公司运用无线传输技术提供的行业解决方案，不仅突破了行业本身的管理限制，而且在安全生产方面有专门的研究。

可满足业务及安全的双重需求。

二、无线覆盖设计原则当前系统建设目标是建立一个统一的综合性平台，通过统一的无线网络接入，实现功能丰富、自动路由、全透明传输、全面的无线业务等一体化的处理与管理。

同时，系统需要最佳的性价比。

主要的一些系统设计原则如下所列：系统的先进性采用最新的无线网络技术，使其在无线领域具有较高的水平。

结合业务实际，建立高可用性的无线系统。

功能的丰富性系统应该具有丰富的无线应用功能，满足应用要求。

系统的可扩展性扩充方便，设置修改灵活，操作维护简单，系统构筑时间短，能够适应业务的快速变化，整个系统可以根据用户的需要进行规模上的扩展，扩展后所有功能和管理的模式保持不变。

实用性系统将充分考虑实用性，以用户的实际需求为出发点，充分满足（用户）使用方便、系统管理方便的原则。

系统的可靠性可靠性、稳定性是本系统一个非常重要的设计原则，必须采取有效的手段，保证整个系统的可靠稳定运行，并充分做到的全天候服务，关键的设备和功能模块要做到双备份，实现多级的冗余设计，保证系统无单一故障点，达到电信运营要求水准，以最大限度的保护用户投资。

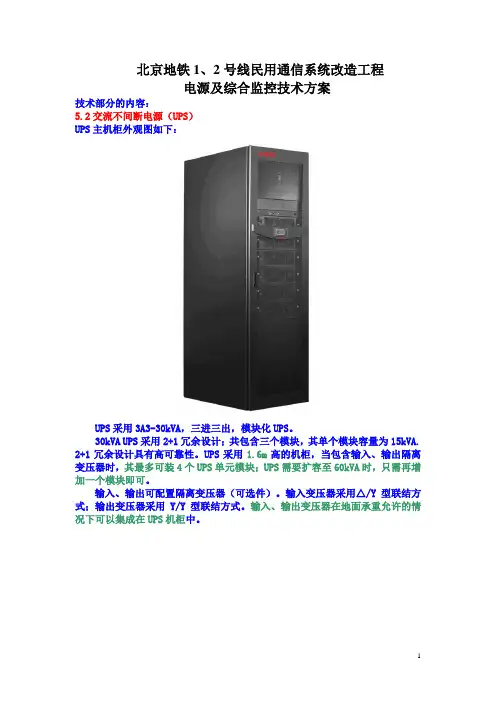

北京地铁1、2号线民用通信系统改造工程电源及综合监控技术方案技术部分的内容：5.2交流不间断电源（UPS）UPS主机柜外观图如下：UPS采用3A3-30kVA，三进三出，模块化UPS。

30kVA UPS采用2+1冗余设计；共包含三个模块，其单个模块容量为15kVA. 2+1冗余设计具有高可靠性。

UPS采用1.6m高的机柜，当包含输入、输出隔离变压器时，其最多可装4个UPS单元模块；UPS需要扩容至60kVA时，只需再增加一个模块即可。

输入、输出可配置隔离变压器（可选件）。

输入变压器采用△/Y型联结方式；输出变压器采用Y/Y型联结方式。

输入、输出变压器在地面承重允许的情况下可以集成在UPS机柜中。

交流不间断电源（UPS）的系统框图：ACUPS 的功能介绍：UPS Module 原理框图如下：静态切换静态切换输出rely输入3P4W直流240V输出3P4WUPS Module-15kVAEMI 板EMI 板整流逆变3P-40A3A3 UPS 产品简介3A3 UPS 属于ARRAY UPS 系列，是高效率、高性能的双变换纯在线式UPS ，三 相输入、三相输出的UPS 产品。

3A3 UPS 像其它ARRAY UPS 系列产品一样，采用 抽屉式高智能模块化设计，一个UPS 模块就是一台功能齐全的三进三出的UPS 。

用户可以通过增减机内UPS 模块来满足功率输出及可靠性要求，达到最佳性价比。

3A3 UPS 由UPS 机柜、UPS 模块、配电盘、变压器组成。

UPS 机柜有两种标准机柜可选（高1.6米、2.0米两种标准机柜），最多可以安装八个抽屉式UPS 模块，在输出功率允许的情况下，整机可在一至八个模块下正常运行，且能在不影响其它UPS 模块工作的情况下方便地进行模块增减或更换。

单个UPS 模块的容量为15KVA ，安装八个UPS 模块时UPS 总容量达到120KVA 。

输入变压器为△/Y 型，市电接△端、UPS 接Y 端。
