背投式投影机方案

背投投影的原理

背投投影是一种投影技术，其原理是将投影仪放置在屏幕背后，通过透过屏幕反射或透过屏幕透射的方式将图像投影到屏幕上。与传统的前投式投影相比，背投投影能够实现更大的投影画面、更好的图像质量以及更宽的可视角度。

背投投影的原理是利用透射或反射的方式将光线聚焦到屏幕上。具体而言，背投投影使用一台专门设计的投影仪，它使用透明电子柱或液晶面板来产生图像。这些图像分别通过色彩滤光器来进行颜色调节，然后通过透明的屏幕材料进行投影。

在透射投影中，投影仪通过透明屏幕将光线投射到观众面前。这种方式下，观众可以从屏幕的正面看到投影的图像。背投投影可以实现更高的亮度和对比度，因为透明屏幕可以更好地反射光线。此外，观众也可以从更大的角度观看图像，而不会出现变形或颜色失真。

在反射投影中，投影仪通过屏幕背后的镜面来反射光线。这种方式下，观众可以从屏幕的反面看到投影的图像。反射投影通常使用投影仪和反射镜系统来实现，这样可以更好地控制光线的聚焦和角度。反射投影可以实现更高的亮度和对比度，同时也更加适合在较暗的环境中观看。

背投投影技术在大型展示会、演讲厅、电影院和家庭影院等场合得以广泛应用。它能够实现更高的图像质量和更大的投影画面，满足人们对观影体验的要求。此外，背投投影也具有易于安装和维护的优势，可以方便地与其他视频和音频设备结合使用，提供更全面的娱乐效果。

投影仪安装模式桌上正投、背投，吊装正投背投区别投影仪通常有4种安装模式：桌上正投、吊装正投、吊装背投、桌上背投。这⼏种⽅式有什么区别？应⽤怎么选择和应⽤呢？

其实可以根据房间布局或个⼈喜好来决定使⽤哪种安装位置。要考虑屏幕的⼤⼩和位置、合适电源插座的位置，以及投影机和其余设备之间的位置和距离等因素。桌上正投选择此位置时，投影机位于屏幕的正前⽅。这是放置投影机最常⽤的⽅式，安装快速并具移动性。

吊装正投选择此位置时，投影机倒挂于屏幕正前⽅的天花板上。购买投影机天花板悬挂安装套件以便将投影机安装在天花板上。吊装背投选择此位置时，投影机倒挂于屏幕正后⽅的天花板上。此安装位置需要⼀个专⽤的投影屏幕和投影机天花板悬挂安装套件。

桌上背投选择此位置时，投影机位于屏幕的正后⽅。请注意，这时也需要⼀个专⽤的背投屏幕。

以上就是投影仪的四种安装安装⽅式！

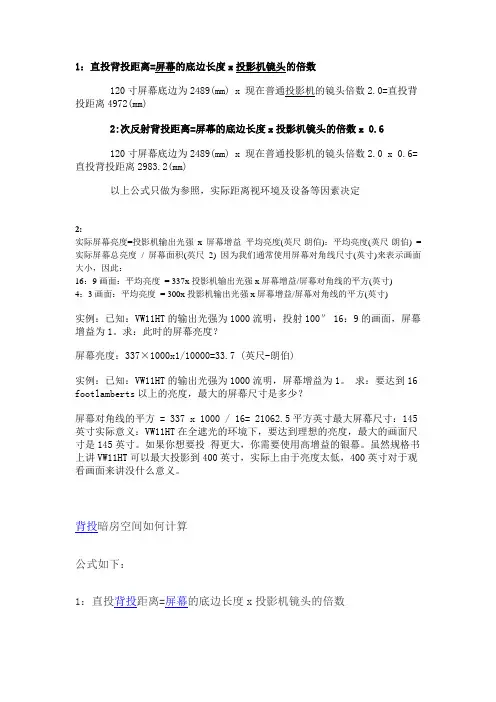

1：直投背投距离=屏幕的底边长度x投影机镜头的倍数

120寸屏幕底边为2489(mm) x 现在普通投影机的镜头倍数2.0=直投背投距离4972(mm)

2:次反射背投距离=屏幕的底边长度x投影机镜头的倍数x 0.6

120寸屏幕底边为2489(mm) x 现在普通投影机的镜头倍数2.0 x 0.6=直投背投距离2983.2(mm)

以上公式只做为参照，实际距离视环境及设备等因素决定

2:

实际屏幕亮度=投影机输出光强x屏幕增益 平均亮度(英尺-朗伯)：平均亮度(英尺-朗伯) =

实际屏幕总亮度 / 屏幕面积(英尺2) 因为我们通常使用屏幕对角线尺寸(英寸)来表示画面大小，因此：

16：9画面：平均亮度 = 337x投影机输出光强x屏幕增益/屏幕对角线的平方(英寸)

4：3画面：平均亮度 = 300x投影机输出光强x屏幕增益/屏幕对角线的平方(英寸)

实例：已知：VW11HT的输出光强为1000流明，投射100″ 16：9的画面，屏幕增益为1。求：此时的屏幕亮度？

屏幕亮度：337×1000x1/10000=33.7 (英尺-朗伯)

实例：已知：VW11HT的输出光强为1000流明，屏幕增益为1。 求：要达到16

footlamberts以上的亮度，最大的屏幕尺寸是多少？

屏幕对角线的平方 = 337 x 1000 / 16= 21062.5平方英寸最大屏幕尺寸：145英寸实际意义：VW11HT在全遮光的环境下，要达到理想的亮度，最大的画面尺寸是145英寸。如果你想要投 得更大，你需要使用高增益的银幕。虽然规格书上讲VW11HT可以最大投影到400英寸，实际上由于亮度太低，400英寸对于观看画面来讲没什么意义。

背投暗房空间如何计算

公式如下：

1：直投背投距离=屏幕的底边长度x投影机镜头的倍数 120寸屏幕底边为2489(mm)x现在普通投影机的镜头倍数2.0=直投距离4972(mm)

第 1 页 共 34页 投影机显示系统

设

计

方

案

北京中科瑞可科技开发有限公司

第 2 页 共 34页 目 录

第1章 技术方案 .................................................................................... 5

1.1 概述 ............................................................................................. 5

1.2 大屏幕显示系统设计方案 ........................................................ 5

1.2.1 主流大屏幕显示系统的比较 ............................................ 5

1.2.2 投影机对比度选择： ........................................................ 7

1.2.3 投影机对比度 .................................................................... 8

1.2.4 对比度的作用和意义 ........................................................ 8

1.2.5 分辨率 ................................................................................ 9

1.2.6 亮度..................................................................................... 9
