第四讲 EIGRP

EIGRP

一、 EIGRP基本概念

EIGRP:Enhanced Interior Gateway Routing Protocol 即 增强内部网关路由线路协议。也翻译为 加强型内部网关路由协议。 EIGRP是Cisco公司的私有协议（2013年已经公有化[1] ）。 EIGRP结合了链路状态和距离矢量型路由选择协议的Cisco专用协议，采用弥散修正算法（DUAL）来实现快速收敛，可以不发送定期的路由更新信息以减少带宽的占用，支持Appletalk、IP、Novell和NetWare等多种网络层协议。

特点：

1、EIGRP是由距离矢量和链路状态两种路由协议，可以像距离矢量协议那样，从相邻路由器那里得到更新信息，也能像链路状态协议那样，保存着一个拓扑表，然后通过自己的DUAL（扩算更新）算法选择一个最优的无环路径，DUAL机制是EIGRP的核心，来实现无环路径

2、使用多播和单播，EIGRP在路由器之间通信时使用多播和单播而不是广播，因此终端站不受路由更新和查询的影响。EIGRP使用的多播地址是224.0.0.10

3、支持多种网络层协议，EIGRP使用协议相关模块来支持IPv4、IPv6、Apple Talk和IPX，以满足特定网络层需求。

4、100%无环，如果整个网络包含在一个自治系统中，EIGRP使用DUAL能保证一张100%无环路由转发表

5、快速收敛，DUAL实现快速收敛，运行EIGRP的路由器存储了邻居的路由表，因此能够快速适应网络中的变化。如果本地路由表中没用合适的路由且拓扑表中没用合适的备用路由，EIGRP将查询邻居以发现替代路由。查询将不断传播，直到找到替代路由或确定不存在替代路由

6、部分更新，EIGRP发送部分更新而不是定期更新，且仅在路由路径或者度量值发生变化时才发送。更新中只包含已变化的链路的信息，而不是整个路由表，可以减少带宽的占用。此外，还自动限制这些部分更新的传播，只将其传递给需要的路由器，因此EIGRP消耗的带宽比IGRP少很多。这种行为也不同于链路状态路由协议，后者将更新发送给区域内的所有路由器。

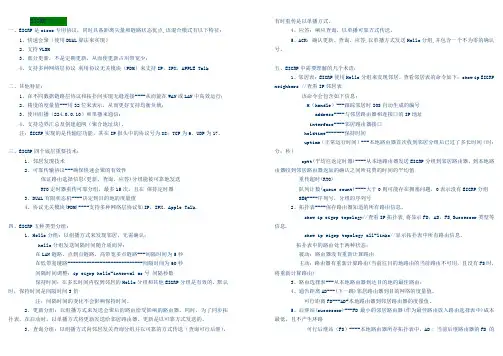

EIGRP简介：

一、EIGRP是cisco专用协议，同时具备距离矢量和链路状态优点,该混合模式有以下特征：

1、快速会聚（使用DUAL算法来实现）

2、支持VLSM

3、部分更新，不是定期更新，从而使更新占用带宽少；

4、支持多种网络层协议 利用协议无关模块（PDM）来支持IP，IPX，APPLE Talk

二、其他特征：

1、在不同数据链路层协议和拓扑间实现无缝连接----从而能在WAN或LAN中高效运行；

2、精度的度量值---用32位来表示，从而更好支持均衡负载；

3、使用组播（224.0.0.10）和单播来通信;

4、支持边界汇总及创建超网（聚合地址块)。

注：EIGRP实现的是传输层功能，其在IP报头中的协议号为88；TCP为6、UDP为17。

三、EIGRP四个底层重要技术：

1、邻居发现技术

2、可靠传输协议---确保快速会聚的有效性

保证路由选择信息(更新、查询、应答)分组能被可靠地发送

RTO定时器重传可靠分组，最多15次，且在 保持定时器

3、DUAL有限状态机----决定到目的地的度量值

4、协议无关模块(PDM)----支持多种网络层协议如IP，IPX，Apple Talk.

四、EIGRP五种类型分组：

1、Hello分组：以组播方式来发现邻居，无需确认；

hello分组发送间隔时间随介质而异：

在LAN链路、点到点链路、高带宽多点链路---间隔时间为5秒

在低带宽链路----------------------------间隔时间为60秒

间隔时间调整：ip eigrp hello-interval as号 间隔秒数

保持时间：在多长时间内收到邻居的Hello分组和其他EIGRP分组是有效的。默认时，保持时间是间隔时间3倍

EIGRP高级配置

本节主要针对EIGRP协议配置申的被动接口和不等度量值负载均衡的配置进行演示和讲解。

1.实验目的

通过本实验，读者可以掌握以下技能

配置EIGRP被动接口;

配置不等度量值负载均衡;

监测EIGRP协议相关信息。

2.设备需求

本实验需要以下设备。

●Cisco路由器3台，分别命名为R1、R2和R3。其中R1具有1个串行接口;R2具有

●2个串行接口和1个以太网接口;R3具有1个串行接口和2个以太网接口。

●2条DCE电缆和2条DTE电缆，或2条DCE转DTE电缆。

●1条交叉线序双绞线。

●1台终端服务器，如Cisco2509路由器，及用于反向Telnet的相应电缆。

●1台带有超级终端程序的PC机，以及Console电缆及转接器。

3.拓扑结构及配置说明

实验的拓扑结构如图6-3所示。首先把DCE申缆和DTE电缆进行对接，组成2对电缆，然后用这2对电缆把R1和R3，R2和R3连接起来。然后通过交叉线序双绞线把R2和R3连接起来。

各路由器使用的接口及其编号见图6-3中的标注。

各接口IP地址分配如下:

R1: s1 201.1.13.1/30, L0 192.1.1.1/24

R2: s0 201.1.23.1/30, E0 200.1.1.2/24, L0 192.1.2.2/24

R3: s0 201.1.23.2/30, S1 201.1.13.2/30, E0 200.1.1.3/24

实验中R1、R3之间和R2、R3之间的串行线路速率设置为2000kbit/s。

4.实验配置及监测结果

首先对3台路由器进行接口配置和EIGRP基本配置，各路由器的配置见配置清单6-2。

配置清单6-2实验3路由器基本配置

EIGRP路由协议的简单理解及应⽤

1.EIGRP 增强型内部⽹关路由协议

他是动态路由协议，是思科私有的路由协议（2013年已经公有化）

特点： 1）路由更新：闪速更新；触发式更新；路由增量更新

2）协议更新采⽤组播地址来维持EIGRP的路由信息传递；具有固定的组播地址来提供EIGRP通信

（224.0.0.10 EIGRP的全球组播地址）

3）EIGRP完成⼀次路由更新需要三张表来作为路由更新 1*EIGRP邻居表

2*EIGRP拓扑表（EIGRP学习到的可⾏路径）

3*EIGRP路由表（EIGRP从可⾏路径中选出最优路由）

4）EIGRP为路由分配了度量值的计算⽅式，从⽽可以计算出每条路由的开销值

（即弥散更新算法→Metric值→DUAL算法）

5）100%⽆环路由协议

6）在EIGRP⽹络中可以存在255台路由器，相当于和TTL数量持平（TTL=255为最⼤值）

2.EIGRP的报⽂类型

1） Hello （你好） 帮助EIGRP协议建⽴邻居

2） Update （更新） 帮助EIGRP协议学习路由

3） Query （查询） 帮助EIGRP协议在失去下⼀跳是进⾏重新查找路径

4） Reply （回复） 帮助EIGRP协议回复Query

5） Ack （确认） 帮助EIGRP协议完成RTP机制（确认可靠的分组）

在正常情况下，EIGRP协议⽹络中只显⽰三个报⽂（Hello，Update，Ack→ 你好，更新，确认）

3.EIGRP采⽤RTP来保证信息的传输

RTP可靠性传输----------使⽤Ack来确认可靠分组

可靠分组（Update，Query，Reply）

举例：R1→R2 Query

R2→R1 Ack1

R2→R1 Reply

R1→R2 Ack2

4.EIGRP的特性

1） 默认路由注⼊EIGRP域内（四种⽅法）

2） 被动接⼝

3） ⾮等价负载均衡

4） EIGRPstub

5） EIGRP路由⼿动汇总
