d型石墨的形成机理

龙源期刊网

论信息技术型人力资本的内涵及形成机理

作者：李录堂

来源：《西部学刊》2013年第02期

[摘 要]信息技术型人力资本是指劳动者通过信息网络技术在收集存储信息、加工处理信息、利用和传播信息等投资中所获得的知识和技能累积而凝结在劳动者身上的资本量，同时还包括劳动者通过信息网络技术整合和吸收组织资本和社会资本而凝结在劳动者身上的资本量。它与劳动者通过教育、培训、迁移、保健、实践经验等方面的投资而获得的知识和技能累积或凝结在劳动者身上的资本量（传统人力资本）有显著的不同，更与纯粹单一的组织资本和社会资本也不同，因此，它是一种复合型人力资本和更加现实的人力资本。论文讨论了信息技术型人力资本提出的事实依据，当前传统人力资本、组织资本和社会资本研究的局限性，分析了信息技术型人力资本的形成过程和观测方式及其生产函数模型，讨论了信息技术型人力资本的各种效应。

[关键词]信息技术型人力资本；传统人力资本；组织资本；社会资本；有机整合

中图分类号：F062.5 文献标识码： A 文章编号：CN61-1487（2013）02-

一、信息技术型人力资本的内涵

手机、互联网等信息网络技术的应用直接或间接地提高了国民使用者的非传统书写和口语沟通及理解能力，对初中以下文化程度的成年人来说特别显著。因此，我们认为通过计算机（手机）网络技术等手段来集成已有知识、经验和市场信息与传统人力资本结合实际上已形成一种新型人力资本，我们称它为“信息技术型人力资本”。 这种人力资本是指劳动者通过信息网络技术在收集存储信息、浏览和加工处理信息、利用和传播信息等投资中所获得的知识和技能累积而凝结在劳动者身上的资本量，同时还包括劳动者通过信息网络技术整合和吸收组织资本和社会资本而凝结在劳动者身上的资本量，它与劳动者通过教育、培训、迁移、保健、实践经验等方面的投资而获得的知识和技能累积或凝结在劳动者身上的资本量（传统人力资本）有显著的不同，更与纯粹单一的组织资本和社会资本也不同，因此，它是一种复合型人力资本和更加现实的人力资本，它研究各类网络信息对人（体力劳动者、知识劳动者）的知识和技能形成的特殊影响。

跨国公司驱动型产业集群形成机理探析　

提要跨国公司是当代区域经济发展的　活跃因子，其“生态圈”效应、“寡占反应”效应、　强化效应及东道国政策诱致的路径依赖，从不　同角度决定产业集群的形戍机理。上海浦东　ＩＣ产业集群的形成验证了上述结论。　关键词：跨国公司；产业集群；效应　中图分类号：１：＇２７文献标识码：Ａ　产业集群不再只是中小企业的专利，这种　区域经济的发展模式不但在全球范围内盛行，　而且也和跨国公司的发展产生了极大的关联。　传统中小企业集群的发展和跨国公司摆脱不　了关系。一方面中小企业集群能充分利用跨国　公司的优势，如当地的中小企业集群将低成　本、高效率地与跨国公司的销售网络和品牌有　机结合起来，在互惠互利的基础上合作开发国　际市场；另一方面跨国公司又促进了产业集群　的形成和升级，如以跨国公司为核心集聚起来　的大量从事相同或者相关本土配套企业，产生　了一系列的辅助机构和支撑体系，在该地区足　以形成跨国公司驱动型的产业集群。　一、跨国公司驱动型产业集群的定义　口文／曾岚婷　薛孟娟　

跨国公司驱动型（ＭＮＣ—ｄｒｉｖｅｎ）产业集群　是指以跨国公司为核心配合大量本土企业及　相关支撑机构围绕主导产业分工协作，并在东　道国某一区域内集中的产业组织。与中小企业　集群最大的区别之一是集群并非完全自发演　化而成，而是借助外力推动的作用。有学者从　产业集群形成的推动力出发，把产业集群分为　自发型、政府推动型和外资推动型三种类型。　而跨国公司驱动型的产业集群是属于典型的　外资推动型。它的形成大都以依赖型为主，即　依赖于一个或若干个核心企业，而这些核心企　业就是带动产业集群形成的跨国公司，跨国公　司的存在又能进一步吸引本土企业进入，彼此　相互作用促进ＭＮＣ—ｄｒｉｖｅｎ产业集群的形成。　一般来说，这种跨国公司驱动型产业集群　具有自身的特征：第一，这种集群在东道国某　些具有竞争优势或发展潜力的区域形成；第　二，集群内以跨国公司为核心企业，跨国公司　在产业集群中处于主导地位，大量本土企业处　于从属地位；第三，在产业的分工协作中，跨国　公司掌握核心技术，负责产品高价值链的环　节，而本土企业多数做跨国公司外包出来的低　技术环节或相关的配套服务；第四，产业集群　的相关支撑机构，包括东道国的政府部门、学　习研究机构和中介服务机构等也被纳入集群　内部。　二、跨国公司驱动型产业集群形成的机理　从ＭＮＣ—ｄｒｉｖｅｎ产业集群在东道国的动态　演进着手分析，阐述ＭＮＣ－－ｄｒｉｖｅｎ产业集群的　形成机理：跨国公司的“生态圈”效应、跨国公　司的“寡占反应”、跨国公司的强化效应和东道　国政策诱致的路径依赖效应。　１、跨国公司的“生态圈”效应。产业生态圈　效应是指在一定的地域内把一个或几个产业　发展所需要的智力和人力资源、基础设施、知　识技术、资本、上下游配套企业和物流交通等　资源如同生态圈的不同物态一样按顺序有机　地排列在一起，使区域内的企业能够发挥核心　竞争力，同时发挥集聚效应。以组群式整体迁　入东道国或者以重建式部分进入东道国的跨　国公司在东道国组成的“生态圈”，一般其内部　都已经形成功能明确的分工合作体系，共同协　作产业发展，这种“生态圈”的特殊组织形式强　化了产业配套的效应，降低了企业间的交易费　

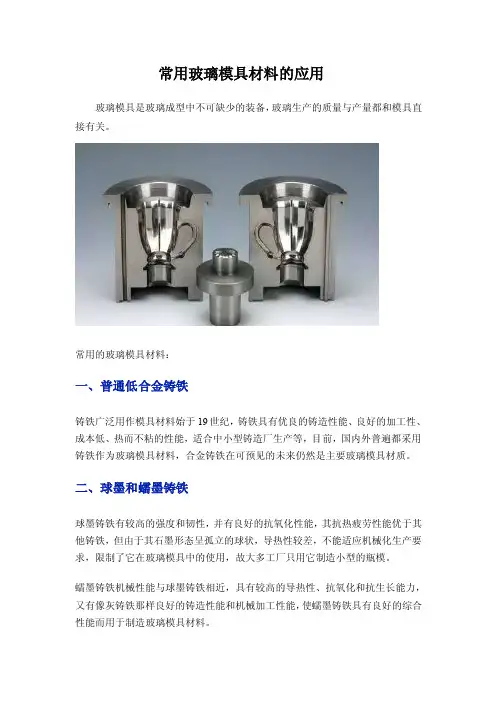

常用玻璃模具材料的应用

玻璃模具是玻璃成型中不可缺少的装备，玻璃生产的质量与产量都和模具直

接有关。

常用的玻璃模具材料：

一、普通低合金铸铁

铸铁广泛用作模具材料始于19世纪，铸铁具有优良的铸造性能、良好的加工性、

成本低、热而不粘的性能，适合中小型铸造厂生产等，目前，国内外普遍都采用铸铁作为玻璃模具材料，合金铸铁在可预见的未来仍然是主要玻璃模具材质。

二、球墨和蠕墨铸铁

球墨铸铁有较高的强度和韧性，并有良好的抗氧化性能，其抗热疲劳性能优于其

他铸铁，但由于其石墨形态呈孤立的球状，导热性较差，不能适应机械化生产要求，限制了它在玻璃模具中的使用，故大多工厂只用它制造小型的瓶模。

蠕墨铸铁机械性能与球墨铸铁相近，具有较高的导热性、抗氧化和抗生长能力，

又有像灰铸铁那样良好的铸造性能和机械加工性能，使蠕墨铸铁具有良好的综合性能而用于制造玻璃模具材料。 三、D型石墨铸铁

D型石墨属于片状石墨一种，它是在奥氏体树枝晶间生长，奥氏体的连续性割裂

了石墨片的连续性，且D型石墨与基体间的间隙比其它片状石墨与基体间的间

隙小。D型石墨细小、卷曲、端部较钝的形态，决定了它对基体的切割作用小，不易引起较大的应力集中，所以，D型石墨铸铁具有较高的强度。

目前，D型石墨铸铁用作玻璃模具材料已成热点，国内外已有许多研究，从国外

进口的模具分析表明，大都采用D型石墨铸铁材质。通常采取加入元素钛、采用金属型等来获得D型石墨。

四、合金钢

近年来，开始采用合金钢制模，合金钢在大多数情况下比铸铁能更好地满足对玻

璃模具提出地要求。钢的导热性次于铸铁，使用时易出现过热、产生粘附现象。因此，必须采用强制冷却、合理设计模具结构、用硅酮脂润滑等方法。

不锈钢是一种耐腐蚀、强度高、耐氧化及韧性好的材质，其导热性较差，热膨胀

小，成分是各种各样的，英国很早就用于制造冲头、衬模等。美国用AISI430号（12-14Cr）和AISI310号（25Cr，20Ni）不锈钢，用于制作某些模具零件。

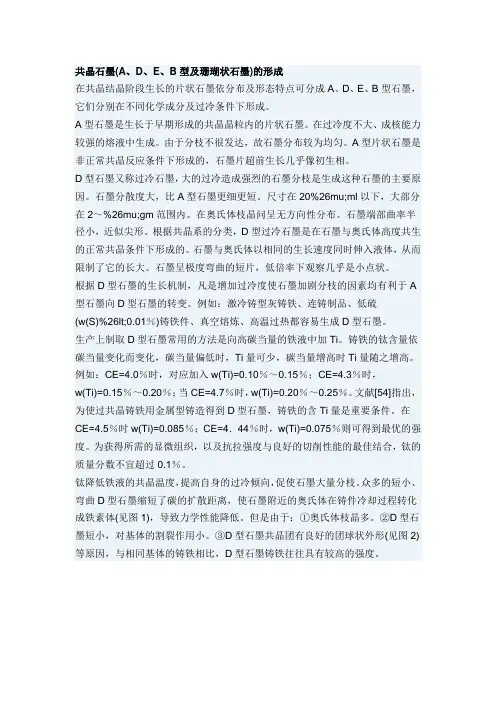

共晶石墨(A、D、E、B型及珊瑚状石墨)的形成

在共晶结晶阶段生长的片状石墨依分布及形态特点可分成A、D、E、B型石墨，它们分别在不同化学成分及过冷条件下形成。

A型石墨是生长于早期形成的共晶晶粒内的片状石墨。在过冷度不大、成核能力较强的熔液中生成。由于分枝不很发达，故石墨分布较为均匀。A型片状石墨是非正常共晶反应条件下形成的，石墨片超前生长几乎像初生相。

D型石墨又称过冷石墨，大的过冷造成强烈的石墨分枝是生成这种石墨的主要原因。石墨分散度大，比A型石墨更细更短。尺寸在20%26mu;ml以下，大部分在2～%26mu;gm范围内。在奥氏体枝晶问呈无方向性分布。石墨端部曲率半径小，近似尖形。根据共晶系的分类，D型过冷石墨是在石墨与奥氏体高度共生的正常共晶条件下形成的。石墨与奥氏体以相同的生长速度同时伸入液体，从而限制了它的长大。石墨呈极度弯曲的短片，低倍率下观察几乎是小点状。

根据D型石墨的生长机制，凡是增加过冷度使石墨加剧分枝的因素均有利于A型石墨向D型石墨的转变。例如：激冷铸型灰铸铁、连铸制品、低硫(w(S)%26lt;0.01％)铸铁件、真空熔炼、高温过热都容易生成D型石墨。

生产上制取D型石墨常用的方法是向高碳当量的铁液中加Ti。铸铁的钛含量依碳当量变化而变化，碳当量偏低时，Ti量可少，碳当量增高时Ti量随之增高。例如：CE=4.0％时，对应加入w(Ti)=0.10％～0.15％；CE=4.3％时，w(Ti)=0.15％～0.20％；当CE=4.7％时，w(Ti)=0.20％～0.25％。文献[54]指出，为使过共晶铸铁用金属型铸造得到D型石墨，铸铁的含Ti量是重要条件。在CE=4.5％时w(Ti)=0.085％；CE=4．44％时，w(Ti)=0.075％则可得到最优的强度。为获得所需的显微组织，以及抗拉强度与良好的切削性能的最佳结合，钛的质量分数不宜超过0.1％。

钛降低铁液的共晶温度，提高自身的过冷倾向，促使石墨大量分枝。众多的短小、弯曲D型石墨缩短了碳的扩散距离，使石墨附近的奥氏体在铸件冷却过程转化成铁素体(见图1)，导致力学性能降低。但是由于：①奥氏体枝晶多。②D型石墨短小，对基体的割裂作用小。③D型石墨共晶团有良好的团球状外形(见图2)等原因，与相同基体的铸铁相比，D型石墨铸铁往往具有较高的强度。 图1
