MIDAS迈达斯入门教程

  • 格式：pdf
  • 大小：5.24 MB
  • 文档页数：53

CSIBridge V15

下载 1 目 录

建立模型

设定操作环境 ...................................................................................................................................................... 4 定义材料 .............................................................................................................................................................. 6 输入节点和单元 .................................................................................................................................................. 8 输入边界条件 .................................................................................................................................................... 14 输入荷载 ............................................................................................................................................................ 15 运行结构分析 .................................................................................................................................................... 17 查看反力 ............................................................................................................................................................ 17 查看变形和位移 ................................................................................................................................................ 18 查看内力 ............................................................................................................................................................ 19 查看应力 ............................................................................................................................................................ 22 梁单元细部分析（Beam Detail Analysis） ...................................................................................................... 23 表格查看结果 .................................................................................................................................................... 25 建立模型○2

设定操作环境 .................................................................................................................................................... 29 建立悬臂梁 ........................................................................................................................................................ 31 输入边界条件 .................................................................................................................................................... 33 输入荷载 ............................................................................................................................................................ 33 建立模型○3

建模 .................................................................................................................................................................... 35 输入边界条件 .................................................................................................................................................... 37 输入荷载 ............................................................................................................................................................ 37 建立模型○4

建立两端固定梁 ................................................................................................................................................ 40 输入边界条件 .................................................................................................................................................... 42 输入荷载 ............................................................................................................................................................ 43 建立模型○5○6○7○8

2 摘要

本课程针对初次使用MIDAS/Civil的技术人员，通过悬臂梁、简支梁等简单的例题，介绍了MIDAS/Civil的基本使用方法和功能。包含的主要内容如下。

1. MIDAS/Civil的构成及运行模式 2. 视图(View Point)和选择(Select)功能 3. 关于进行结构分析和查看结果的一些基本知识(GCS, UCS, ECS等) 4. 建模和分析步骤(输入材料和截面特性、建模、输入边界条件、输入荷载、结构分析、查看结果)

使用的模型如图1所示包含8种类型，为了了解各种功能分别使用不同的方法输入。 悬臂梁、两端固定梁 简支梁

○1

○2

○3

○4 ○5

○6

○7

○8

6@2 = 12 m 3

图1. 分析模型 截面 : HM 440×300×11/18

材料 : Q235 4

建立模型①

设定操作环境

首先建立新项目( 新项目)，以‘Cantilever_Simple.mcb’ 为名保存( 保存)。

文件 / 新项目

文件 / 保存( Cantilever_Simple ) 单位体系是使用tonf(力), m(长度)。

1. 在新项目选择工具>单位体系  2. 长度 选择‘m’, 力(质量) 选择‘tonf(ton)’ 3. 点击

工具 / 单位体系

长度>m ; 力>tonf  本例题将主要使用图标菜单。默认设置中没有包含输入节点和单元所需的图标，用户可根据需要将所需工具条调出，其方法如下。

1. 在主菜单选择工具>用户定制>工具条 2. 在工具条选择栏勾选‘节点’, ‘单元’, ‘特性’ 3. 点击

4. 工具>用户定制>工具条 工具条>节点 (开), 单元 (开), 特性 (开)

 也可使用窗口下端的状态条(图3(b))来转换单位体系。

5

图2. 工具条编辑窗口

将调出的工具条参考图3拖放到用户方便的位置。 （a）调整工具条位置之前

 移动新调出的工具条时，可通过用鼠标拖动工具条名称(图3(a)的①)来完成。对于已有的工具条则可通过拖动图3(a)的②来移动。

① ② 6

（b）调整工具条位置之后

图3. 排列工具条

定义材料

使用Civil数据库中内含的材料Grade3来定义材料。

轴网 & 捕捉 选 择 激活钝化 缩放 & 移动

视 点 动态视点 单 元

节 点 特 性

状 态 条

合集下载

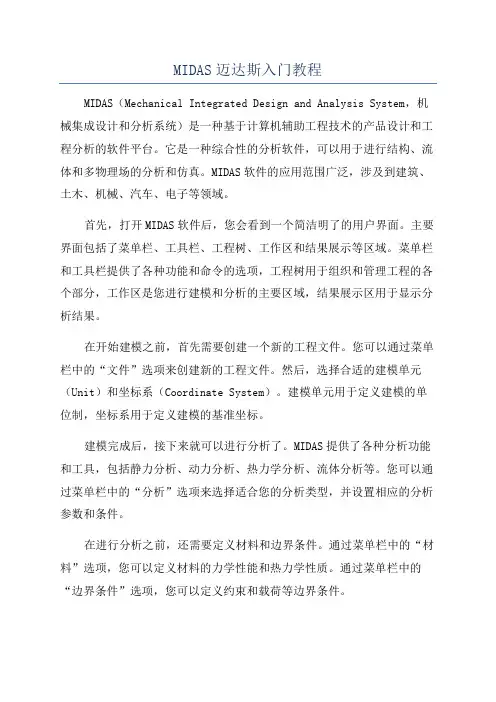

MIDAS迈达斯入门教程
