室内燃气管道施工图设计文件由以下几部分组成

目录第一章燃气设计基本规定 (2)第一节绘图基本要求及设计图例 (2)1.燃气专业制图的一般规定 (2)2.设计文件标识 (3)3.常用绘图比例： (4)4. 燃气专业设计制图标准 (4)5. 设计图例 (6)第二节燃气管道施工图设计文件组成及格式规定 (6)1、燃气管道施工图设计文件组成： (6)2、燃气管道施工图设计文件组成的内容： (6)3.设计文件的格式规定 (7)第三节燃气管道施工图设计常用技术标准 (7)1.国家标准 (7)2.行业标准 (9)第一节施工图设计需收集的资料 (11)1．室内燃气管道施工图设计需收集的资料 (11)2．室外燃气管道施工图设计需收集的资料 (11)3.调压箱、室燃气管道施工图设计需收集的资料 (12)4. 锅炉房燃气管道施工图设计需收集的资料 (12)第二节施工图设计深度规定及样图 (12)1．施工图设计深度规定 (12)2 .各种施工图设计样图 (13)第三节设计计算参数 (13)1.同时工作系数表 (13)2. 水力计算表 (14)3. 民用庭院低压燃气管道管径选择指导性意见见表2.3-4； (14)4.室内立管管径的确定推荐意见见表2.3-5； (16)5. 室外常用管道规格 (17)第四节施工图设计要点、管材附件选型及技术措施 (18)1.调压装置燃气管道施工图设计要点及管材、设备选型： (18)2.室内燃气管道工程施工图设计要点、管材附件选型及技术措施： (19)3.室外燃气管道工程施工图设计要点及管材附件选型及技术措施： (22)4.锅炉房燃气管道工程施工图设计要点及管材、设备选型： (24)6.天然气输送管道穿越工程设计要点及管材选型： (25)7.PE管的选用 (25)8.牺牲阳极 (27)第一章 燃气设计基本规定第一节 绘图基本要求及设计图例1.燃气专业制图的一般规定1.1设计图纸幅面及尺寸1.1.1标准图幅:图纸按尺寸（图幅）大小分为五个规格，分别为A0、A1、A2、A3、A4,尺寸大小见表1.1-1。

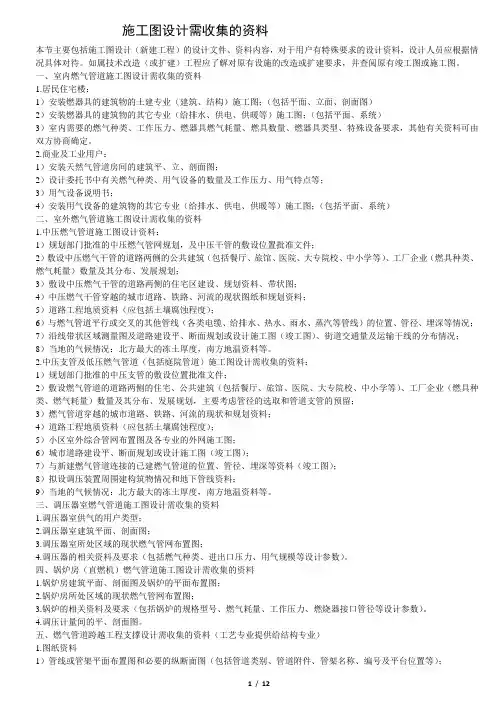

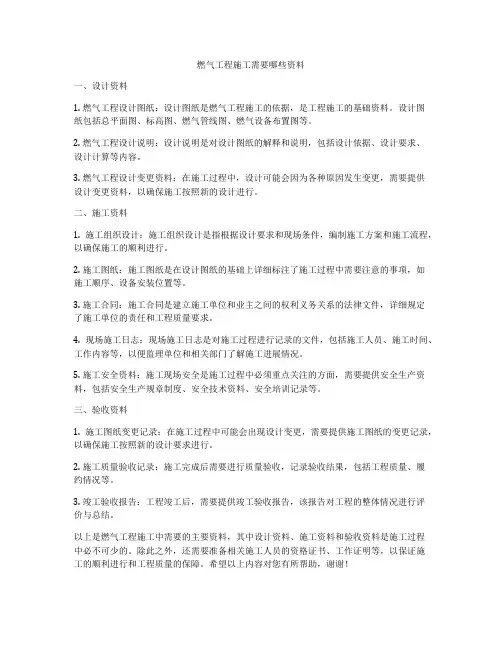

施工图设计需收集的资料本节主要包括施工图设计（新建工程）的设计文件、资料内容，对于用户有特殊要求的设计资料，设计人员应根据情况具体对待。

如属技术改造（或扩建）工程应了解对原有设施的改造或扩建要求，并查阅原有竣工图或施工图。

一、室内燃气管道施工图设计需收集的资料1.居民住宅楼：1）安装燃器具的建筑物的土建专业（建筑、结构）施工图；（包括平面、立面、剖面图）2）安装燃器具的建筑物的其它专业（给排水、供电、供暖等）施工图；（包括平面、系统）3）室内需要的燃气种类、工作压力、燃器具燃气耗量、燃具数量、燃器具类型、特殊设备要求，其他有关资料可由双方协商确定。

2.商业及工业用户：1）安装天然气管道房间的建筑平、立、剖面图；2）设计委托书中有关燃气种类、用气设备的数量及工作压力、用气特点等；3）用气设备说明书；4）安装用气设备的建筑物的其它专业（给排水、供电、供暖等）施工图；（包括平面、系统）二、室外燃气管道施工图设计需收集的资料1.中压燃气管道施工图设计资料：1）规划部门批准的中压燃气管网规划，及中压干管的敷设位置批准文件；2）敷设中压燃气干管的道路两侧的公共建筑（包括餐厅、旅馆、医院、大专院校、中小学等）、工厂企业（燃具种类、燃气耗量）数量及其分布、发展规划；3）敷设中压燃气干管的道路两侧的住宅区建设、规划资料、带状图；4）中压燃气干管穿越的城市道路、铁路、河流的现状图纸和规划资料；5）道路工程地质资料（应包括土壤腐蚀程度）；6）与燃气管道平行或交叉的其他管线（各类电缆、给排水、热水、雨水、蒸汽等管线）的位置、管径、埋深等情况；7）沿线带状区域测量图及道路建设平、断面规划或设计施工图（竣工图）、街道交通量及运输干线的分布情况；8）当地的气候情况：北方最大的冻土厚度，南方地温资料等。

2.中压支管及低压燃气管道（包括庭院管道）施工图设计需收集的资料：1）规划部门批准的中压支管的敷设位置批准文件；2）敷设燃气管道的道路两侧的住宅、公共建筑（包括餐厅、旅馆、医院、大专院校、中小学等）、工厂企业（燃具种类、燃气耗量）数量及其分布、发展规划，主要考虑管径的选取和管道支管的预留；3）燃气管道穿越的城市道路、铁路、河流的现状和规划资料；4）道路工程地质资料（应包括土壤腐蚀程度）；5）小区室外综合管网布置图及各专业的外网施工图；6）城市道路建设平、断面规划或设计施工图（竣工图）；7）与新建燃气管道连接的已建燃气管道的位置、管径、埋深等资料（竣工图）；8）拟设调压装置周围建构筑物情况和地下管线资料；9）当地的气候情况：北方最大的冻土厚度，南方地温资料等。

第一章燃气设计基本规定第一节绘图基本要求及设计图例1.燃气专业制图的一般规定1.1设计图纸幅面及尺寸1.1.1标准图幅:图纸按尺寸（图幅）大小分为五个规格，分别为A0、A1、A2、A3、A4,尺寸大小见表－1。

图幅尺寸表－11.1.2图幅扩大或缩小绘制图纸时，优先采用表中规定的幅面尺寸，必要时可以沿长边加长。

对于A0、A2、A4幅面的加长量应按A0幅面长边的八分之一的倍数增加；对于A1、A3幅面的加长量应按A0幅面短边的四分之一的倍数增加，A0 及A1幅面也允许同时加长两边。

1.2图框格式及装订线每张图纸必须留有装订线和折边位置，需要装订的图样，其图框格式如图1、图2所示，尺寸按表-1中的规定，一般采用A4幅面竖装或A3幅面横装。

图纸装订尺寸要求表－2图1 图2 1.3图纸标题栏每张图纸必须附有标题栏，位于图纸右下角，A4图的标题栏宽度与图纸相同。

设计图纸标题栏格式和内容见下图。

1.4图纸应加会签栏，会签栏在图纸的左上角。

会签栏的格式见施工图样图。

1.5设计完成的设计图纸根据规定加盖出图专用章及各级注册师章。

1．6设计更改格式执行设计补充、变更通知单，见河北华新燃气技术开发有限公司ISO9000中的FM-737-01。

2.设计文件标识2.1每一项工程设计文件必须有标识，以备存档和查阅。

设计文件以工程编号为主要标识。

工程编号在下达工程设计任务时，由相关部门随《工程设计任务通知单》下达。

2.2工程设计施工图标识由工程编号、工程分号、图纸图号三部分组成。

2.2.1第一部分——工程编号：由三项内容组成①为设计合同接受年号，如2003 ，可编成03②用设计合同委托单位所在地名第一汉字表示，如廊坊即用廊字表示③为委托单位当年工程设计委托项目顺序排号，如本年度第一次委托设计则为001，依次类推2.2.2第二部分——工程分号：按工程设计内容分项编制①以门站、储配站为1②城市中压管道（包括中低压调压装置）为2③庭院管道（低压）为3④室内管道及燃气具安装为4⑤其它内容如不在上述范围内时，按顺序延伸。

燃气管道施工图设计文件一、设计文件组成：1.室内中、低压燃气管道施工图设计文件组成：封面、图纸目录、设计说明书（包括设计、安装、验收说明及要求）、设备材料表、室内燃气管道平面布置图、燃气管道安装系统图、局部管道安装详图（放大图）、水力计算图。

2. 室外中、低压燃气管道施工图设计文件组成：封面、图纸目录、设计说明书、设备材料表、燃气管道平面布置图、燃气管道安装系统图或断面图（城市主要中压管道必须绘制断面图）、局部或节点详图（放大图）、安装标准（包括设计、施工说明、管件、设备安装要求或标准图）、水力计算图。

采取区域调压的一定要有调压柜大样图。

3.水力计算图：所有民用户、商业用户和工业用户的设计都应该通过水力计算来进行管道规格的选取。

低压管网直接接用户或单个调压箱所带户数大于或等于200户、设计中有高层楼栋的燃气工程设计均应配有水力计算图。

二、设计文件内容：1. 封面：按标准格式填写。

2. 图纸目录：图纸名称按下列序号填写：1、图纸目录2、设计说明书3、设备材料表4、XXX天然气管道平面图5、XXX天然气管道系统图6、……………………………3. 设计说明书：内容包括设计依据、设计概况、设计参数、管材及附属设备的选择、施工及验收的要求和执行的标准。

4. 设备材料表：1）设备：主要包括调压柜（调压箱）、计量表、阀门、补偿器（型号、参数）2）管材（材质、标准）3）管件（材质、标准）4）其它：包括托架、警示带、示踪线5. 施工图：内容包括管道平面置图、系统图、纵断图、定向视图、局部管道安装详图、水力计算图。

三、填写的几点要求：1.在图纸目录中按图号的顺序填写，实际张数、折合标准张按实际情况填写，并算出合计数。

2.对管件的性能参数标注要齐全。

设备的名称、规格、型号标注要齐全。

3.对所执行的标准标注要准确。

4.其它项：档案号、图号、阶段、页次、日期填写齐全。

四、施工图上的说明内容：1. 图中的标注方式及基准面的选取；2. 管道的埋深；3. 对于室内燃气管道工程应给出室内、外的高差；4. 对于庭院工程应给出引入管的管径；5. 对设计概况作说明；6. 设计说明书中没有包括的具体工程的一些特殊做法及要求；7. 施工中应注意的一些问题；8. 施工及验收应遵循的规范、标准。

（建筑电气工程）燃气管道工程设计手册目录第一章燃气设计基本规定 (1)第一节绘图基本要求及设计图例 (1)1.燃气专业制图的一般规定 (1)2.设计文件标识 (2)3.常用绘图比例 (2)4.燃气专业设计制图标准 (3)5.设计图例 (5)第二节燃气管道施工图设计文件组成 (5)1.燃气管道施工图设计文件组成 (5)2.燃气管道施工图设计文件组成的内容 (5)3.对设计文件内容填写的几点要求 (6)4.施工图上的说明内容 (6)5.设计文件的格式规定 (6)第三节燃气管道施工图设计常用技术标准 (6)1.国家标准 (6)2.行业标准 (9)3.参考资料 (10)第二章燃气管道施工图设计 (11)第一节施工图设计需收集的资料 (11)1.室内燃气管道施工图设计需收集的资料 (11)2.室外燃气管道施工图设计需收集的资料 (11)3.调压器室燃气管道施工图设计需收集的资料 (12)4.锅炉房燃气管道施工图设计需收集的资料 (12)5.燃气管道穿跨越工程土建专业施工图设计需收集的资料 (12)第二节施工图设计深度规定及样图 (12)1.施工图设计深度规定 (12)2 .各种施工图设计样图 (13)第三节设计参数及计算方法 (14)1.同时工作系数表 (14)2.水力计算表 (15)3.室内立管管径的确定 (15)4.中、低压燃气管道推荐使用的管道规格。

(19)5.燃气小时计算流量的确定 (20)6.局部阻力计算方法 (20)7.低压燃气管网压降及压降分配 (21)8.低压燃气管道单位长度的摩擦阻力损失计算： (21)9.室外常用管道规格计算： (22)第四节施工图设计要点 (23)1.室内燃气管道工程施工图设计要点： (23)2.室外燃气管道工程施工图设计要点： (29)3.调压室燃气管道施工图设计要点： (32)4锅炉房燃气管道工程施工图设计要点： (32)第五节穿跨越工程设计要点 (33)一、管道穿越工程 (33)二、管道跨越工程 (39)第六节管材及附件的选用 (43)1.室内燃气管道的管材及管件选用 (43)2.室外燃气管道的管材及管件选用 (43)3.穿跨越工程管材的选用见第五节。

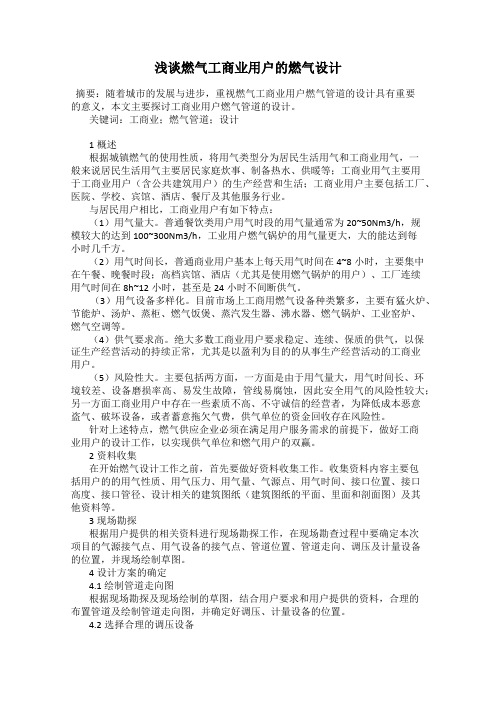

浅谈燃气工商业用户的燃气设计摘要：随着城市的发展与进步，重视燃气工商业用户燃气管道的设计具有重要的意义，本文主要探讨工商业用户燃气管道的设计。

关键词：工商业；燃气管道；设计1概述根据城镇燃气的使用性质，将用气类型分为居民生活用气和工商业用气，一般来说居民生活用气主要居民家庭炊事、制备热水、供暖等；工商业用气主要用于工商业用户（含公共建筑用户）的生产经营和生活；工商业用户主要包括工厂、医院、学校、宾馆、酒店、餐厅及其他服务行业。

与居民用户相比，工商业用户有如下特点：（1）用气量大。

普通餐饮类用户用气时段的用气量通常为20~50Nm3/h，规模较大的达到100~300Nm3/h，工业用户燃气锅炉的用气量更大，大的能达到每小时几千方。

（2）用气时间长，普通商业用户基本上每天用气时间在4~8小时，主要集中在午餐、晚餐时段；高档宾馆、酒店（尤其是使用燃气锅炉的用户）、工厂连续用气时间在8h~12小时，甚至是24小时不间断供气。

（3）用气设备多样化。

目前市场上工商用燃气设备种类繁多，主要有猛火炉、节能炉、汤炉、蒸柜、燃气饭煲、蒸汽发生器、沸水器、燃气锅炉、工业窑炉、燃气空调等。

（4）供气要求高。

绝大多数工商业用户要求稳定、连续、保质的供气，以保证生产经营活动的持续正常，尤其是以盈利为目的的从事生产经营活动的工商业用户。

（5）风险性大。

主要包括两方面，一方面是由于用气量大，用气时间长、环境较差、设备磨损率高、易发生故障，管线易腐蚀，因此安全用气的风险性较大；另一方面工商业用户中存在一些素质不高、不守诚信的经营者，为降低成本恶意盗气、破坏设备，或者蓄意拖欠气费，供气单位的资金回收存在风险性。

针对上述特点，燃气供应企业必须在满足用户服务需求的前提下，做好工商业用户的设计工作，以实现供气单位和燃气用户的双赢。

2资料收集在开始燃气设计工作之前，首先要做好资料收集工作。

收集资料内容主要包括用户的的用气性质、用气压力、用气量、气源点、用气时间、接口位置、接口高度、接口管径、设计相关的建筑图纸（建筑图纸的平面、里面和剖面图）及其他资料等。

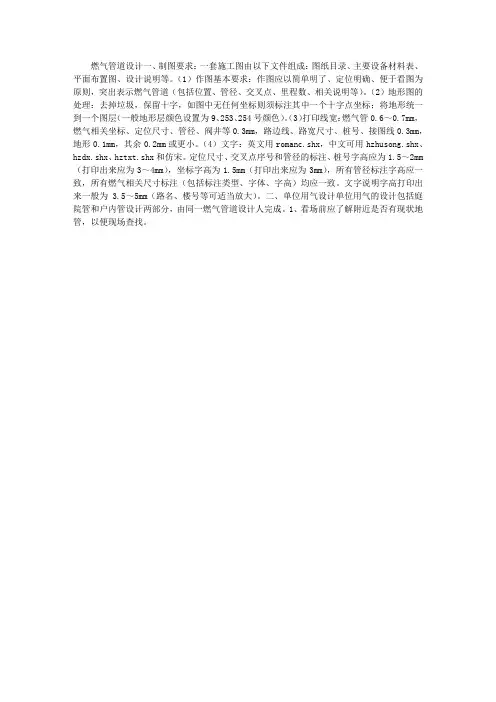

燃气管道设计一、制图要求：一套施工图由以下文件组成：图纸目录、主要设备材料表、平面布置图、设计说明等。

（1）作图基本要求：作图应以简单明了、定位明确、便于看图为原则，突出表示燃气管道（包括位置、管径、交叉点、里程数、相关说明等）。

（2）地形图的处理：去掉垃圾，保留十字，如图中无任何坐标则须标注其中一个十字点坐标；将地形统一到一个图层（一般地形层颜色设置为9、253、254号颜色）。

（3）打印线宽：燃气管0.6～0.7mm，燃气相关坐标、定位尺寸、管径、阀井等0.3mm，路边线、路宽尺寸、桩号、接图线0.3mm，地形0.1mm，其余0.2mm或更小。

（4）文字：英文用romanc.shx，中文可用hzhusong.shx、hzdx.shx、hztxt.shx和仿宋。

定位尺寸、交叉点序号和管径的标注、桩号字高应为1.5～2mm （打印出来应为3～4mm），坐标字高为1.5mm（打印出来应为3mm），所有管径标注字高应一致，所有燃气相关尺寸标注（包括标注类型、字体、字高）均应一致。

文字说明字高打印出来一般为3.5～5mm（路名、楼号等可适当放大）。

二、单位用气设计单位用气的设计包括庭院管和户内管设计两部分，由同一燃气管道设计人完成。

1、看场前应了解附近是否有现状地管，以便现场查找。

燃气管道设计施工基本要求室内燃气管道施工图设计文件由以下几部分组成:1、图纸目录包括设计图的全部图纸目录2、材料目录：包括表具，燃具及管道材料等，分类，分项列出3、平面布置图（1）准确表示引入管的位置，标明与建筑物的相对位置；（2）室内管道，表具，灶具有平面位置，标明与建筑物轴线的相对尺寸；（3）与周围相邻管子和构筑物平面位置，标明相邻管子的管中心尺寸;（4）标明安装阀门的平面位置及特殊管道附件(如放散管等)的平面位置等;燃气管道和电器设备,先例管道之间的净距以及钢管固定件的最大间距必须符合表一、表二的规定表一:4、管道轴侧图管道轴侧土是室内燃气管道的主要设计图纸,它表示了管径,管道走向、波向、高程，平面位置（包括阀门、管件布置），由于是三相视图，一目了然，绘制时应按比例。

室内燃气管道与其他管道共同敷设时.,其净距应满足下列要求:1、呈水平平行敷设时,净距一般不小于100mm2、呈竖向平行敷设时,净距一般不小于50mm3、呈交叉敷设时,净距一般不小于10mm燃气管道穿越水泥楼板,应设置在套管中,套管的上端应高出楼板80-100mm,下端与楼板平齐.套管与燃气管道之间应用沥青和油麻填实.地下燃气管道施工图设计的一般规定1、燃气管管位的布置应服从城市地下管线综合布置规划,一般按以下布置:东西向道路布设在路南慢车道或人行道东西向道路布设在路东慢车道或人行道滨河道路配气管布设在有建筑物的一边,单纯的输送气管可布设在无建筑物的一边２、燃气管应与道路轴向或规划道路红线平行,应敷设在支管较多的一侧３、道路干管的轴向与建筑物的最小水平距离如下：低压管２．０米中压管３．０米高压管６．０米４、燃气管道与其他地下管道或构筑物的水平距离一般按如下规定电杆不小于０．５米树木不小于０．７５米铁路路轨基础外侧不小于７米电缆（电力／电话／电报／电车）不小于０．５米给水管不小于０．５米污水／雨水管不小于１．０米高压电杆高压铁塔不小于２．０米５、燃气管道在下列地点设置阀门：燃气出厂管的起点；储备站进／出站管道的进出口．压送机室的进出口；高中压干管穿越铁路河流时；高中压分支管的起点；高中压干管的末端；调压站外６、地下燃气管道不能在下列场所通过有易燃易爆材料堆积的场所下面凡有腐蚀性液体的场所下面堆有重物的场地下面地下室和半地下室内和房屋的下面及人防设施内雨水污水井内中低压调压站的安装工艺设计应符合下列规定：１、进口管道的直径应不小于调压器口径２、出口管道直径应大于调压器口径，调压器出口应设计成异径弯管３、出口压力的测点应设在出口管道配件后直管部分的３０Ｄ处４、调压器的主体部分应安装感应管地上燃气管道施工图设计原则一、室外明支管及进户管设计原则１、明支管不得架空跨越总弄管道公称直径不得小于２５毫米，跨越部分净空高度不得小于３米。

（建筑电气工程）室内燃气管道设计室内燃气管道设计室内燃气管道设计包括以下几部分：1.引入管；2.用户调压箱；3.室内煤气管道设计；4.室内煤气用具的安装；5.煤气灶具的选用；6.材料。

第一节引入管引入管是指室外燃气管道和室内燃气管道的连接管。

无论是低压仍是中压（即自设调压箱的用户）燃气引入管，其布置原则基本相同，壹般可分地下引入法和地上引入法俩种。

壹燃气引入管设计原则1燃气引入管不得敷设在卧室、浴室、地下室，易燃或易爆品的仓库，有腐蚀性介质的房间，配电间，变电室，烟道和进风道等地方。

燃气引入管应设在厨房或走廊等便于检修的非居住房间内。

如确有困难，能够从楼梯间引入，此时阀门井宜设在室外。

2燃气引入管进入密闭室时，密闭室必须进行改造，且设置换气口，其通风换气次数每小时不得小于 3 次。

3输送湿燃气的引入管，埋设深度应在土壤冰冻线以下，且应有不低于 0.01 的坡向凝水缸或燃气分配管的坡度。

4燃气引入管穿过建筑物基础、墙或管沟时，均应设置在套管中，且应考虑沉降的影响，必要时采取补偿措施。

5燃气引入管最小公称直径，应符合下列要求：（1）当输送人工煤气和矿井气等燃气时，不应小于 25mm；（2）当输送天然气和液化石油气等燃气时，不应小于 15mm。

6燃气引入管总管上应设置阀门和清扫口，阀门应选择快速式切断阀。

阀门的设置应符合下列要求：（1）阀门宜设置在室内，对重要用户尚应在室外另设置阀门。

（2）地上低压燃气引入管的直径小于或等于 75mm 时，可在室外设置带丝堵的三通，不另设置阀门。

二、地下引入法1如图 4-1（《建筑燃气设计手册》p96）所示，室外燃气管道从地下穿过房屋基础或厨房地面直接引入室内。

在室内的引入管上，离地面0.5m 处，安装壹个DN20～DN25 的斜三通作为清扫口。

引入管管材采用无缝钢管，套管可采用普通钢管；外墙至室内地面之管采用加强防腐层绝缘；本图若用于高层建筑时，燃气管在穿墙处预留管洞或凿洞，管洞和燃气管顶的间隙不小于建筑物的最大沉降量，俩侧保留壹定间隙，且用沥青油麻堵严。
