电机的温度与温升大家都知道衡量电机发热程度是用“温升”而不是用“温度

电机温升电机的温度与温升大家都知道衡量电机发热程度是用“温升”而不是用“温度”，其单位为：K，（开尔文），K 是一个变量的单位，而℃是一个常量的单位当“温升”突然增大或超过最高工作温度时，说明电机已发生故障。

下面就一些基本概念进行讨论。

1 绝缘材料的绝缘等级绝缘材料按耐热能力分为Y、A、E、B、F、H、C 7个等级，所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。

根据经验，A级材料在105℃、B级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15～20年。

如果运行温度长期超过材料的极限工作温度，则绝缘的老化加剧，寿命大大缩短。

所以电机在运行中，温度是寿命的主要因素之一。

2 温升温升是电机与环境的温度差，是由电机发热引起的。

运行中的电机铁芯处在交变磁场中会产生铁损，绕组通电后会产生铜损，还有其它杂散损耗等。

这些都会使电机温度升高。

另一方面电机也会散热。

当发热与散热相等时即达到平衡状态，温度不再上升而稳定在一个水平上。

当发热增加或散热减少时就会破坏平衡，使温度继续上升，扩大温差，则增加散热，在另一个较高的温度下达到新的平衡。

但这时的温差即温升已比以前增大了，所以说温升是电机设计及运行中的一项重要指标，标志着电机的发热程度，在运行中，如电机温升突然增大，说明电机有故障，或风道阻塞或负荷太重。

GS标准《 90K (GS是德国标准=欧洲标准)UL标准《 75K (UL是美国标准)3 温升与气温等因素的关系对于正常运行的电机，理论上在额定负荷下其温升应与环境温度的高低无关，但实际上还是受环境温度等因素影响的。

(1) 当气温下降时，正常电机的温升会稍许减少。

这是因为绕组电阻R下降，铜耗减少。

温度每降1℃，R约降0.4%。

(2) 对自冷电机，环境温度每增10℃，则温升增加1.5～3K。

这是因为绕组铜损随气温上升而增加。

所以气温变化对大型电机和封闭电机影响较大。

温升测试与环境温度测试的区别及联系
一到夏季，工程师们总会为电机过热而烦恼。

但大家都知道衡量电机发热程度是用温升而不是用温度。

电机测试中涉及到温度的测试主要时温升测试及环境温度测试，本文主要介绍两者的区别和联系。

一、电机温升测试
电机由常温(其各部分温度与环境温度相同)开始运行，温度不断升高，当其高出环境温度后，一方面继续吸收热量缓慢升温。

另一方面开始向周围散发热量。

当电机处于热量平衡装态，温度不再升高时，电机的温度与环境温度之差称之为电机温升。

既：温升=电机温度-环境温度，用K 为单位。

电机的最高允许温度是绕组的最高能够承受的温度。

在此温度下长期使用时，绝缘材料的物理、机械、化学和电气性能不发生显著恶性变化，如超过此温度，则绝缘材料的性能发生质变，或引起快速老化。

因此，绝缘材料最高允许工作温度是根据它经济使用寿命确定的。

电机的最高允许温度确定了，此时温升的限值就取决于冷却介质的温度。

一般电机中冷却介质是空气，它的温度随地区及季节而不同，为了制造出能在全国各地全年都能适用的电机，并明确统一的检查标准。

对电机绕组和其他各部分的温度测量，目前虽已采用不少先进技术，仍可归纳为电阻法、温度计法、埋置检温计法三种基本方法。

电阻法：导体电阻随着温度升高而增大，电阻与温升存在如下关系，由电阻法测得的温升是绕组的平均温升，比绕组的最热点约低5 摄氏度左右。

电阻的测量可用伏安法或电桥法测量。

在切断电源后测定，则测得的温升要比。

电机的温度与温升精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】电机的温度与温升衡量电机发热程度是用“温升”而不是用“温度”，当“温升”突然增大或超过最高工作温度时，说明电机已发生故障。

下面就一些基本概念进行讨论。

1 绝缘材料的绝缘等级绝缘材料按耐热能力分为Y、A、E、B、F、H、C7个等级，其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。

性能参考温度（℃） A80 E95 B100 F120 H145绝缘材料根据热稳定性可分为如下7个等级： 1，Y级，90度，棉花 2，A级，105度， 3，E级，120度 4，B级，130度，云母 5，F级，155度，环氧树脂 6，H级，180度，硅橡胶 7，C级，180度以上常用的B级电机，其内部的绝缘材料往往是F级的，而铜线可能使用H级甚至更高的，来提高其质量。

一般为提高使用寿命，往往规定高级绝缘要求，低一级来考核。

比如，常见的F级绝缘的电机，做B级来考核，即其温升不能超过120度（留10度作为余量，以避免工艺不稳定造成个别电机温升超差）。

所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。

根据经验，A级材料在105℃、B级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15～20年。

如果运行温度长期超过材料的极限工作温度，则绝缘的老化加剧，寿命大大缩短。

所以电机在运行中，温度是寿命的主要因素之一。

2 温升温升是电机与环境的温度差，是由电机发热引起的。

运行中的电机铁芯处在交变磁场中会产生铁损，绕组通电后会产生铜损，还有其它杂散损耗等。

这些都会使电机温度升高。

另一方面电机也会散热。

当发热与散热相等时即达到平衡状态，温度不再上升而稳定在一个水平上。

当发热增加或散热减少时就会破坏平衡，使温度继续上升，扩大温差，则增加散热，在另一个较高的温度下达到新的平衡。

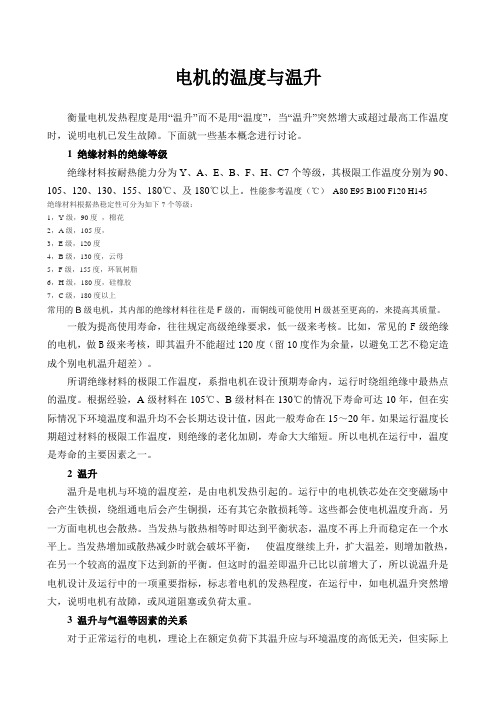

电机的温度与温升衡量电机发热程度是用“温升”而不是用“温度”，当“温升”突然增大或超过最高工作温度时，说明电机已发生故障。

下面就一些基本概念进行讨论。

1 绝缘材料的绝缘等级绝缘材料按耐热能力分为Y、A、E、B、F、H、C7个等级，其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。

性能参考温度（℃）A80 E95 B100 F120 H145 绝缘材料根据热稳定性可分为如下7个等级：1，Y级，90度，棉花2，A级，105度，3，E级，120度4，B级，130度，云母5，F级，155度，环氧树脂6，H级，180度，硅橡胶7，C级，180度以上常用的B级电机，其内部的绝缘材料往往是F级的，而铜线可能使用H级甚至更高的，来提高其质量。

一般为提高使用寿命，往往规定高级绝缘要求，低一级来考核。

比如，常见的F级绝缘的电机，做B级来考核，即其温升不能超过120度（留10度作为余量，以避免工艺不稳定造成个别电机温升超差）。

所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。

根据经验，A级材料在105℃、B级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15～20年。

如果运行温度长期超过材料的极限工作温度，则绝缘的老化加剧，寿命大大缩短。

所以电机在运行中，温度是寿命的主要因素之一。

2 温升温升是电机与环境的温度差，是由电机发热引起的。

运行中的电机铁芯处在交变磁场中会产生铁损，绕组通电后会产生铜损，还有其它杂散损耗等。

这些都会使电机温度升高。

另一方面电机也会散热。

当发热与散热相等时即达到平衡状态，温度不再上升而稳定在一个水平上。

当发热增加或散热减少时就会破坏平衡，使温度继续上升，扩大温差，则增加散热，在另一个较高的温度下达到新的平衡。

但这时的温差即温升已比以前增大了，所以说温升是电机设计及运行中的一项重要指标，标志着电机的发热程度，在运行中，如电机温升突然增大，说明电机有故障，或风道阻塞或负荷太重。

温升测试与环境温度测试的区别一到夏季，工程师们总会为电机过热而烦恼。

但大家都知道衡量电机发热程度是用“温升”而不是用“温度”。

电机测试中涉及到温度的测试主要时温升测试及环境温度测试，本文主要介绍两者的区别和联系。

一到夏季，工程师们总会为电机过热而烦恼。

但大家都知道衡量电机发热程度是用“温升”而不是用“温度”。

电机测试中涉及到温度的测试主要时温升测试及环境温度测试，本文主要介绍两者的区别和联系。

一、电机温升测试电机由常温（其各部分温度与环境温度相同）开始运行，温度不断升高，当其高出环境温度后，一方面继续吸收热量缓慢升温。

另一方面开始向周围散发热量。

当电机处于热量平衡装态，温度不再升高时，电机的温度与环境温度之差称之为电机温升。

既：温升＝电机温度－环境温度，用K为单位。

电机的最高允许温度是绕组的最高能够承受的温度。

在此温度下长期使用时，绝缘材料的物理、机械、化学和电气性能不发生显著恶性变化，如超过此温度，则绝缘材料的性能发生质变，或引起快速老化。

因此，绝缘材料最高允许工作温度是根据它经济使用寿命确定的。

电机的最高允许温度确定了，此时温升的限值就取决于冷却介质的温度。

一般电机中冷却介质是空气，它的温度随地区及季节而不同，为了制造出能在全国各地全年都能适用的电机，并明确统一的检查标准。

图 1 电机绝缘等级对照表对电机绕组和其他各部分的温度测量，目前虽已采用不少先进技术，仍可归纳为电阻法、温度计法、埋置检温计法三种基本方法。

电阻法：导体电阻随着温度升高而增大，电阻与温升存在如下关系，由电阻法测得的温升是绕组的平均温升，比绕组的最热点约低5摄氏度左右。

电阻的测量可用伏安法或电桥法测量。

在切断电源后测定，则测得的温升要比断电瞬间的实际温度低。

温度计法：即用温度计直接测定电动机的温升。

当电机达到额定运行状态时，其温度也逐渐上升到某一稳定值而不再上升，这时可用温度计测量电机的温度。

此法所测温度为测点的局部温度。

埋置检温计是将热电偶或热电阻温度计在电机的制造过程中，埋置于电机制造后所不能达到的部位，此法主要用于测量交流定子绕组，铁心及结构件的温度。

电机的温度与温升(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改电机的温度与温升(标准版)大家都知道衡量电机发热程度是用“温升”而不是用“温度”，当“温升”突然增大或超过最高工作温度时，说明电机已发生故障。

下面就一些基本概念进行讨论。

1绝缘材料的绝缘等级绝缘材料按耐热能力分为y、a、e、b、f、h、c7个等级，其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。

所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。

根据经验，a级材料在105℃、b 级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15～20年。

如果运行温度长期超过材料的极限工作温度，则绝缘的老化加剧，寿命大大缩短。

所以电机在运行中，温度是寿命的主要因素之一。

2温升温升是电机与环境的温度差，是由电机发热引起的。

运行中的电机铁芯处在交变磁场中会产生铁损，绕组通电后会产生铜损，还有其它杂散损耗等。

这些都会使电机温度升高。

另一方面电机也会散热。

当发热与散热相等时即达到平衡状态，温度不再上升而稳定在一个水平上。

当发热增加或散热减少时就会破坏平衡，使温度继续上升，扩大温差，则增加散热，在另一个较高的温度下达到新的平衡。

但这时的温差即温升已比以前增大了，所以说温升是电机设计及运行中的一项重要指标，标志着电机的发热程度，在运行中，如电机温升突然增大，说明电机有故障，或风道阻塞或负荷太重。

电机温度上限与温升衡量电机发热程度是用“温升”而不是用“温度”，当“温升”突然增大或超过最高工作温度时，说明电机已发生故障。

电机温度上限是有要求的，具体说来各部位的温度限制如下。

(1) 与绕组接触的铁心温升(温度计法)应不超过所接触的绕组绝缘的温升限度(电阻法)，即A级为60℃，E级为75℃，B级为80℃，F级为100℃，H级为125℃。

可以用温度来测量绕组接触的铁心温度大小，用电阻法来测量绕组绝缘的温度大小。

(2) 滚动轴承温度应不超过95℃，滑动轴承的温度应不超过80℃。

因温度太高会使油质发生变化和破坏油膜。

(3) 机壳温度实践中往往以不烫手为准。

一般电机外壳的温度在75摄氏度左右，是不会有什么问题的。

如果是电机的绝缘等级为A级，则环境温度为40度时，则电机的外壳温度以不超过60度为宜。

(4) 鼠笼转子表面杂散损耗很大，温度较高，一般以不危及邻近绝缘为限。

可预先刷上不可逆变色漆来估计。

绝缘材料的绝缘等级绝缘材料按耐热能力分为Y、A、E、B、F、H、C7个等级，其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。

性能参考温度(℃)A80 E95 B100 F120 H145绝缘材料根据热稳定性可分为如下7个等级：1，Y级，90度，棉花2，A级，105度，3，E级，120度4，B级，130度，云母5，F级，155度，环氧树脂6，H级，180度，硅橡胶7，C级，180度以上常用的B级电机，其内部的绝缘材料往往是F级的，而铜线可能使用H级甚至更高的，来提高其质量。

一般为提高使用寿命，往往规定高级绝缘要求，低一级来考核。

比如，常见的F级绝缘的油泵电机，做B级来考核，即其温升不[工业电器网-cnelc]能超过120度(留10度作为余量，以避免工艺不稳定造成个别电机温升超差)。

所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。

根据经验，A级材料在105℃、B级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15～20年。

电机绕组温度与温升的国家规定允许标准电机绕组温度与温升的国家规定允许标准大家都知道衡量电机发热程度是用“温升”而不是用“温度”来衡量的，当“温升”突然增大或超过最高工作温度时，说明电机已发生故障。

下面就一些基本概念给出基本说明。

1 绝缘材料的绝缘等级绝缘材料按耐热能力分为Y、A、E、B、F、H、C7个等级，其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。

所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。

根据经验，A级材料在105℃、B级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15～20年。

如果运行温度长期超过材料的极限工作温度，则绝缘的老化加剧，寿命大大缩短。

所以电机在运行中，温度是影响绕组使用寿命的主要因素之一。

2 温升温升是电机与环境的温度差，是由电机发热引起的。

运行中的电机铁芯处在交变磁场中会产生铁损，绕组通电后会产生铜损，还有其它杂散损耗等。

这些都会使电机温度升高。

另一方面电机也会散热。

当发热与散热相等时即达到平衡状态，温度不再上升而稳定在一个水平上。

当发热增加或散热减少时就会破坏平衡，使温度继续上升，扩大温差，则增加散热，在另一个较高的温度下达到新的平衡。

但这时的温差即温升已比以前增大了，所以说温升是电机设计及运行中的一项重要指标，标志着电机的发热程度，在运行中，如电机温升突然增大，说明电机有故障，或风道阻塞或负荷太重。

3 温升与气温等因素的关系对于正常运行的电机，理论上在额定负荷下其温升应与环境温度的高低无关，但实际上还是受环境温度等因素影响的。

(1) 当气温下降时，正常电机的温升会稍许减少。

这是因为绕组电阻R下降，铜耗减少。

温度每降1℃，R约降0.4%。

(2) 对自冷电机，环境温度每增10℃，则温升增加1.5～3℃。

这是因为绕组铜损随气温上升而增加。

所以气温变化对大型电机和封闭电机影响较大。

电机绕组温度与温升的国家规定允许标准大家都知道衡量电机发热程度是用“温升”而不是用“温度”来衡量的，当“温升”突然增大或超过最高工作温度时，说明电机已发生故障。

下面就一些基本概念给出基本说明。

1 绝缘材料的绝缘等级绝缘材料按耐热能力分为Y、A、E、B、F、H、C7个等级，其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。

所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。

根据经验，A级材料在105℃、B级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15～20年。

如果运行温度长期超过材料的极限工作温度，则绝缘的老化加剧，寿命大大缩短。

所以电机在运行中，温度是影响绕组使用寿命的主要因素之一。

2 温升温升是电机与环境的温度差，是由电机发热引起的。

运行中的电机铁芯处在交变磁场中会产生铁损，绕组通电后会产生铜损，还有其它杂散损耗等。

这些都会使电机温度升高。

另一方面电机也会散热。

当发热与散热相等时即达到平衡状态，温度不再上升而稳定在一个水平上。

当发热增加或散热减少时就会破坏平衡，使温度继续上升，扩大温差，则增加散热，在另一个较高的温度下达到新的平衡。

但这时的温差即温升已比以前增大了，所以说温升是电机设计及运行中的一项重要指标，标志着电机的发热程度，在运行中，如电机温升突然增大，说明电机有故障，或风道阻塞或负荷太重。

3 温升与气温等因素的关系对于正常运行的电机，理论上在额定负荷下其温升应与环境温度的高低无关，但实际上还是受环境温度等因素影响的。

(1) 当气温下降时，正常电机的温升会稍许减少。

这是因为绕组电阻R下降，铜耗减少。

温度每降1℃，R约降0.4%。

(2) 对自冷电机，环境温度每增10℃，则温升增加 1.5～3℃。

这是因为绕组铜损随气温上升而增加。

所以气温变化对大型电机和封闭电机影响较大。

电气设备的发热温度与温升发表时间：2016-08-24T10:53:20.923Z 来源：《电力设备》2016年第11期作者：曹恒吕乐[导读] 电气设备的温度升高控制一直是困扰电力工作者的一大难题，特别是一到夏季和冬季。

曹恒吕乐（贵州省兴义市电力有限责任公司贵州兴义 562400）电气设备的温度升高控制一直是困扰电力工作者的一大难题，特别是一到夏季和冬季，随着用电量的增加，电力行业的发、输、变、配电力工作者为电气设备过热而烦恼，但大家都知道衡量电气设备发热程度是用“温升”而不是用“温度”，但“温升”的体现的确是用“温度”来表述。

鉴于设备发热“温度”和“温升”概念的区别与联系，其关键因素是涉及到电气设备的绝缘材质和发热与散热的平衡，下面就浅议如下：1、绝缘材料的耐热等级绝缘材料按耐热能力分为：Y、A、E、B、F、H、C共七个等级，其极限工作温度分别为：90、105、120、130、155、180及180℃以上。

所谓绝缘材质的极限工作温度，是指电气设备在设计预期正常工作时的设计使用寿命。

例如：A级材质在105℃，B级在130℃的情况下正常使用寿命为10年，若在实际情况下环境温度和温升均不会长期达到设计值，并且维护工作措施有效时，该设备的一般正常使用年限可达15—20年，这是每位电力工作者所希望的结果,但平时维护工作欠妥，设备运行温度长期超过材质允许的极限工作温度，则绝缘的老化加剧，使用寿命严重缩短，在极端情况下，才短短数分钟就会烧毁。

（如某铁合金厂修复后的35KVA直配变一次绕组存在绕向错误，通电瞬间发生喷油，随后空载运行十分钟，器身温度高达105℃，被迫退出运行。

）所以电气设备在正常运行中，温度是寿命的主要因素之一。

2、电气设备的温升温升是电气设备与环境的温度差，是由电气设备自身发热引发的。

运行中的电气设备：如变压器的铁芯处在交变磁场中会产生铁损，比如0.35㎜冷轧硅钢片在15000高斯,50赫交变磁场下就有2.65—3瓦/公斤的损耗。
