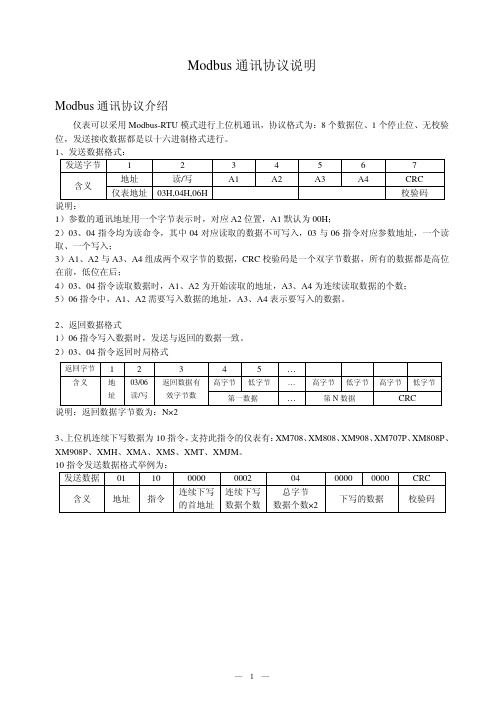

青岛青表三相导轨使用说明书-电表ModbusRTU通讯.总结DTSD2026—N型三相四线DSSD2026-N型三相三线多功能电力仪表使用说明书青岛青表电器仪表有限公司青岛青表三相导轨使用说明书-电表ModbusRTU通讯.总结1。
概述DTSD2026—N三相四线（新型导轨式）多功能电能仪表(以下简称电能仪表），是为了适应电网改造设计开发的导轨式有功、无功组合式电能仪表。
它具有较高的准确度和可行性。
本仪表采用国际先进的超低功耗大规模集成电路技术及SMT工艺制造的优良产品。
产品制造标准符合GB/T17215。
321-2008《1级和2级静止式交流有功电能表》、GB/T17215.322-2008《1级和2级静止式交流无功电能表》等电力行业标准对三相静止式电能表全部技术要求，是对需要进行无功电量考核的企业、变电站或电厂最理想的选择,亦适合输配电或配网自动化用表。
本产品可供计量参比频率为50Hz电网中的三相交流有功和无功电能，并能进行正、反向电能计量和红外及RS485通讯功能。
通信规约符合DL/T645—2007《多功能电能表通信规约》及MODBUS_RTU通信规约.能测量、记录、显示当前电能表的各相电压、电流、有功功率、无功功率、视在功率、功率因数、频率等运行参数，具有精度高、可靠性好、宽负荷、低功耗、误差曲线平直、抗干扰能力强等特点。
产品特点:1.采用专用计量芯片做为计量运算，精度高，工作可靠2.具有正、反向ABC三相分相有功及无功电能3.具有ABC三相电流、电压、功率、功率因数，视在功率，显示功能4.采用具有背光的LCD屏，显示清晰直观5.具有红外遥控翻屏显示功能,方便用户查用信息6.具有红外及RS485通讯接口，能够实现远程监控，是电网改造的极佳选择2、主要规格及技术参数2。
1 电能表规格：注：额定电流栏中，括号前的数值为标定电流值Ib,括号内的数值为额定最大电流值Imax。
特殊电压、电流规格需预订. 2。
三相多功能电能表 DTSD(DSSD)1945用户手册一．概述DTSD1945/DSSD1945型三相电子式多功能电能表是一种智能型电能计量产品，采用国家有关电能表标准设计和制造，本产品采用大规模专用集成电路和SMT 生产工艺，具有精度高、稳定性好、实用性强、操作方便等特点，可准确对各电参量进行测量与计算，电能精度达0.5级。
完全符合GB/T 17883-1999《0.2S 级和0.5S 级静止式交流有功电度表》、GB/T 17882-1999《2级和3级静止式交流无功电度表》、DL/T 614-1997《多功能电能表》和GB/T 15284-2002《多费率电表特殊要求》，通讯规约符合DL/T 645-1997《多功能电能表通讯规约》。
该型表采用大屏幕液晶显示总有功电度、总峰有功电度、总平有功电度、总谷有功电度、总无功电度，电流、电压、有功功率、无功功率等电参量。
使用于发电厂、变电站以及各类企事业单位的有功、无功、电能计量。
二．工作原理本产品由电能芯片+微处理器方案，采用三相供电方式，并在任一单相供电情况下能正常工作。
电能表工作时，电压、电流经取样电路分别取样后，送入专用电能芯片进行处理，并转化为数字信号送到MCU 进行计算。
由于采用了专用的电能处理芯片，使得电压电流采样分辨率大为提高，且有足够的时间来更加精确的测量电能数据，从而使电能表的计量准确度有了显著改善。
MCU 用于分时计费和处理各种输入输出数据，通过串行接口将专用电能芯片的数据读出，并根据预先设定的时段完成分时有功电能计量和最大需量计量功能，根据需要显示各项数据、通过红外或485接口进行通讯传输，并完成运行参数的监测，记录存储各种数据。
其原理框图如下：电 源I I I V A V B V C三．主要技术参数四、基本功能1．电能计量功能计量正反向有功和感性、容性无功电能。
2．分时计费本电能表为四费率分时电能表，四种费率称为：尖、峰、平、谷（设置时分别对应为0、1、2、3）。
【上海数采物联网科技有限公司】数采物联ModBus_RTU红外电表抄表器产品说明书版本：V5.0目录1产品概述 (1)2服务理念 (1)3执行标准 (2)4产品特性参数 (2)4.1采集特性 (2)4.2电气特性 (2)4.3工作环境 (2)5通信协议 (2)5.1模块配置说明 (2)5.2M ODBUS默认读取点表 (3)1产品概述DAQ-GP-IRMODBUSRTU红外抄表终端是上海数采物联网科技有限公司推出的一款可以将DLT645/698等国网电表转为ModBus通讯协议的设备，可采集国网电表的电能数据、电压、电流、功率因数等电参数数据。
红外抄表原理简介：红外光电探头通过红外光口定时读取智能电表的参数信息并上传。
红外抄表器具有红外信号调制与解调的功能，将二进制数字信号调制成38KHz频率的脉冲序列，并驱动红外发射二极管以红外光脉冲的形式发送出去；收发器将接收到的光脉转换成电信号，再经过放大、滤波等处理后送给解调电路进行解调，还原为二进制数字信号,经过报文解析后，转为ModBus协议，可通过其它上位机软件进行读取。
本终端支持各种具备红外通信接口的电表、燃气表等仪表的抄表场景，适用于电能表数据采集、智慧城市数据采集、电力监控数据采集、节能减排数据监控系统数据采集、能耗监控系统数据采集、光伏系统数据采集、智能监控数据采集、机器人数据采集、智慧安防系统数据采集、云平台系统数据采集；电能表校验检验测试台;特别适合光伏发电系统电能抄表和供电局国网电表总表铅封完全封闭状态，不可开启任何封印的情况的抄表。
2服务理念我司郑重承诺:您购买的不仅仅是产品，还有细致、周到的技术支持服务(=^_^=)本产品，现场只需普通工人接电安装即可!无需调试！我们免费提供远程指导，远程配置调试服务，将数据发送至用户指定的云平台。
免费提供物联网方案咨询服务！3执行标准《Q/GDW1365—2013智能电能表信息交换安全认证技术规范》国网标准《多功能电能表通信协议DLT645-2007》国网标准《三相智能电能表型式规范Q/GDW1356-2013》国网标准4产品特性参数4.1采集特性●红外载波频率：38kHz●通信波特率：1200~115200bps，根据电能表通信参数自适应●红外通信距离：≤10米●通信角度：≤15度红外通信协议：符合IEC62056-21(IEC1107)和DL/T-6451997和2007标准，支持modbus 协议。
1 概述DTSD341/DSSD331（配置号为ME2(SN)）三相电子式多功效电能表是一款符合DL/T 614《多功效电能表》标准0.2S 级和0.5S 级三相电子式多功效电能表。
其关键特点为计量信号为数字流输入、高速数据处理能力、电源采取双路外接电源供电。
适适用于采取IEC61850-9-1/2标准协议电能计量体系。
DTSD341/DSSD331（配置号为ME2(SN)）三相电子式多功效电能表研发和生产符合以下标准： GB/T 15543《电能质量 三相电压许可不平衡度》 GB/T 17882《2级和3级静止式交流无功电能表》 GB/T 17883《0.2S 级和0.5S 级静止式交流有功电能表》 DL/T 614 《多功效电能表》DL/T 645 《多功效电能表通信规约》（威胜企业对此协议有扩展） IEC61850-9-2 《数字化变电站通信规约》 1.1 工作原理DSSD331/DTSD341（配置号为ME2(SN)）三相电子式多功效电能表是一款遵照IEC61850-9-2LE （数字化变电站内通信规约）协议全新数字接口式多功效电能表，采取当今世界流行高级电能表设计方案：数字信号处理器和中央微处理器相结合构架，将数字信号处理器高速数据吞吐能力和中央微处理器 复杂管理能力完美结合。
经过协议处理芯片获取合并单元数据协议包，传送至数字信号处理单元完成对电参量测量，电能累计和电能计算等任务，后和中央微处理器进行数据交换，由中央微处理器最终完成表计显示，数据统计，储存，人机交互，数据交换等复杂管理功效。
其整表硬件原理框图图1所表示。
工工工工-1 工工工工-2工工工工工工10/100MBase-TX(RJ45)100M Base-FX(MIC/1300nm 工工工工工工工工工工工工工工工工工工工工 工工工工/工工工工工工工工工工工 工工工工工工工工工工工工RS485/工工工工工工工工工工2工工工工工工工L1N1L2N2图 1 原理框图1.2 面板说明电表面板说明详见图2所表示。
粤制00000178号DTSD/DSSD256型三相电子式多功能电能表产品说明书深圳市深科达电能仪表有限公司目录一、概述 (1)二、规格型号 (1)三、主要技术指标 (2)四、主要功能 (3)五、仪表的外形和安装 (7)六、液晶显示说明 (11)七、编程以及抄表说明 (13)八、仪表的贮存和质量保证 (14)1. 概述DTSD/DSSD256型三相电子式多功能电能表（以下简称“仪表”）是我公司为了适应我国电网改造，适应电网自动化的需要而自主开发的具有通讯功能的全电子式多功能仪表。
该表采用大规模集成电路，应用数字采样处理技术及 SMT 工艺，根据工业用户实际用电状况所设计、制造的具有现代先进水平的仪表。
该表性能指标符合 DL/T614 --2007《多功能电能表》和 DL/T645 --1997《多功能电能表通信规约》以及电力行业标准对多功能电能表的各项技术要求。
该表能计量各个方向的有功无功电量及需量，并具有 485 通讯、手动及红外停电唤醒、负荷记录等功能，它性能稳定、准确度高、操作方便。
2. 规格型号型号电压规格规格电流规格参考脉冲常数精度等级有功精度等级3×0.5(2)A3×1(2)A3×57.7/100V3×1.5(6)A3×3(6)A3×5(6)A3×0.5(2)A DTSD2563×1(2)A3×1.5(6)A3×3(6)A3×220/380V3×5(6)A3×5(20)A3×10(40)A3×15(60)A3×20(80)A3×30(100)A 80000imp/kWh80000imp/kWh20000imp/kWh20000imp/kWh20000imp/kWh20000imp/kWh5000imp/kWh5000imp/kWh5000imp/kWh5000imp/kWh1600imp/kWh800imp/kWh800imp/kWh400imp/kWh400imp/kWh有功 1 级有功 0.5S 级有功 0.2S 级无功 2 级有功 1 级有功 0.5S 级有功 0.2S 级无功 2 级无功精度等级型号电压规格规格电流规格3×0.5(2)A3×1(2)A参考脉冲常数80000imp/kWh80000imp/kWh20000imp/kWh20000imp/kWh20000imp/kWh20000imp/kWh有功 1 级精度等级有功精度等级无功精度等级DSSD2563×100V3×1.5(6)A3×3(6)A3×5(6)A有功 0.5S 级有功 0.2S 级无功 2 级有功 1、 0.5S无功 2 级0.2S 级DSSD2563×380V3×5(6)A注：可根据用户需要制造适应其个性化需求的特殊规格的表。
目录1. 概述2．主要功能3. 工作原理4. 规格型号5. 技术指标6. 电表的安装和接线7. 面板及符号说明8. 运输和存储9. 保证期限1. 概述电子式三相多功能电能表是采用先进的微电子技术、计算机技术和SMT制造技术，由我公司精心设计和制造的新一代电能表，它可以直接精确地测量正向、反向的有功电能以及正向和反向的无功电能，能依据相应费率和需量等要求进行处理。
并可显示当前各相电流电压及电网频率。
全部性能指标符合GB/T 17883《0.2S级和0.5S级静止式交流有功电能表》和GB/T 17215《1级和2级静止式交流有功电能表》国家标准对多功能电能表的各项技术要求，其通讯符合DL/T 645《多功能表通讯规约》的要求。
本系列产品具有四种费率、12个时段、多个时区及日时段表、百年日历时钟、红外遥控编程抄表、并具有RS485通讯接口、手动停电唤醒等功能，其性能稳定，精确度高，操作方便，是适应电能管理现代化的理想计量器具。
2. 主要功能2.1 分时计量正向有功和反向有功电能；2.2 可计量有功总电能及A、B、C分相有功电能；2.3 分时计量正向无功和反向无功电能，正向无功和反向无功计量方式可设置；2.4 分时计量正向有功、正向无功最大需量及其最大需量发生时间；2.5 可编程多个时区、费率、日时段、公共假日及多套日时段表；2.6 可实时测量各相电流、电压、功率、功率因数等参数；2.7 具有失压、失流、编程、需量清零、电池工作时间和电表运行时间等事件记录；2.8 具有历史12个月正向有功用电量记录功能；2.9 具有有功和无功测试端口，光电隔离；2.10 可通过掌上电脑非接触式（红外通讯）设表（预编程）、抄表；2.11 具有RS485远程通讯接口，通过RS485接口与PC机或掌上电脑进行通讯；2.12 可以在停电的状态下不附加任何外置直流电源进行抄表，通过红外遥控器现场查看数据；2.13 具有事件报警及故障报警功能；2.14 通过LCD显示电能表的运行状态、各种参数设置情况和各种计量数据；2.15 可实现参数自动轮显，轮显的参数（最多32项）和轮显时间、顺序可任意设置；2.16 具有编程和编程禁止功能；2.17 具有电量清零及需量复位功能；2.18 具有电量冻结、整点负荷等功能；2.19 电池更换简单容易。
1概述1.1产品简介DTSD342(配置号为9D)型三相电子式多功能电能表是一款集测量记录、电能计量、遥信遥控、大屏幕LCD显示和网络通信功能于一体的电力仪表。
本仪表可测量电压、电流、功率、功率因数和频率等多项电网参数；可计量有功和无功电能；具有复费率电能和复费率需量功能；可配置两路独立的RS-485通信接口，支持MODBUS-RTU和DL/T645双通信规约；具有开关量输入和输出功能，可配置模拟量变送输出功能。
本仪表广泛适用于变配电自动化系统、工业控制和工业自动化系统、能源管理系统和小区电力监控等场合。
DTSD342(配置号为9D)三相电子式多功能电能表符合以下标准：GB/T17215.301-2007 多功能电能表特殊要求GB/T17215.322-2008 静止式有功电能表（0.2S级和0.5S级）GB/T17215.323-2008 静止式无功电能表(2级和3级)DL/T614-2007 多功能电能表DL/T645-2007 多功能电能表通信规约Modbus-RTU1.2产品特点本仪表采用了高精度采样计量单元和高速MCU数据处理单元，可实现高精度宽范围准确计量和快速数据分析；采用段码式多行宽视角液晶显示屏，显示内容很丰富；液晶配备白色背光，可满足黑暗环境下查阅数据的要求；采用非易失存储器存储各类数据，可长时间保存数据且掉电不丢失；采用高精度带温补功能的时钟芯片，在工作温度范围内有效保证了时钟的准确性；支持双通信端口和工业标准通信规约，组网便捷灵活；选配不同通信模块，可满足多种用户的不同接口需求。
2 技术指标3 功能介绍3.1参数测量功能本仪表具有丰富的测量功能，可测量的电网参数和指标如下：（1）各相电压值及平均电压值。
（2）各线电压值及平均线电压值。
（3）各相电流值、平均电流值以及零线电流值。
（4）总和各分相有功功率、无功功率、视在功率。
（5）各分相电压和电流的相角值。
（6）总和各分相的功率因数值。
