实验报告5_跨交换机划分VLAN_罗灿

vlan的划分的实验报告VLAN的划分的实验报告引言：VLAN（Virtual Local Area Network）是一种将物理网络划分为逻辑上独立的虚拟网络的技术。

通过VLAN的划分，可以实现更好的网络管理和安全性。

本实验旨在通过实际操作，探索VLAN的划分原理和应用。

实验目的：1. 了解VLAN的概念和原理；2. 学习如何划分VLAN，并配置交换机实现VLAN间的通信；3. 探索VLAN在网络管理和安全性方面的应用。

实验过程：1. 实验环境准备：- 一台交换机（本实验使用Cisco Catalyst 2960）；- 三台计算机（本实验使用Windows操作系统）；- 网线和适配器。

2. VLAN的划分和配置：a. 连接交换机和计算机：将交换机的一个端口与计算机1连接，另一个端口与计算机2连接，第三个端口与计算机3连接。

b. 进入交换机配置界面：通过串口或网络连接进入交换机的命令行界面。

c. 创建VLAN：输入命令"vlan database"进入VLAN数据库模式，然后使用命令"vlan vlan-id"创建VLAN，其中vlan-id为所需的VLAN编号。

d. 配置端口：使用命令"interface fastethernet 0/x"进入相应端口的配置模式，然后使用命令"switchport access vlan vlan-id"将端口划分到指定的VLAN中。

e. 配置VLAN间的通信：使用命令"interface vlan vlan-id"进入VLAN接口配置模式，然后使用命令"ip address ip-address subnet-mask"配置IP地址和子网掩码。

f. 保存配置：使用命令"copy running-config startup-config"将当前配置保存到交换机的非易失性存储器中。

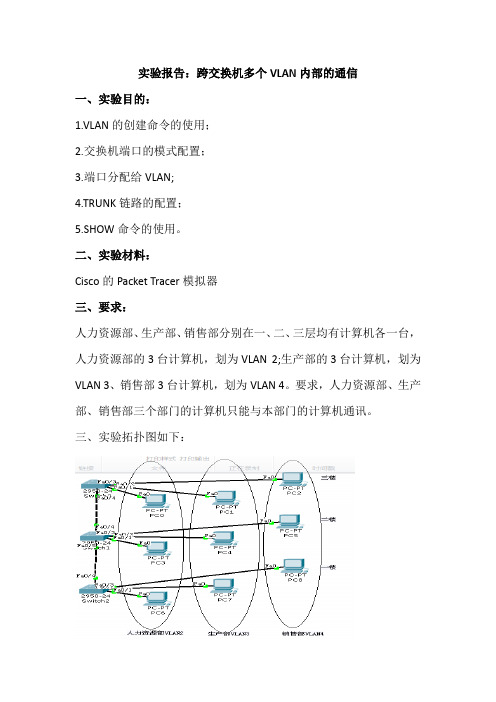

实验报告：跨交换机多个VLAN内部的通信一、实验目的：1.VLAN的创建命令的使用；2.交换机端口的模式配置；3.端口分配给VLAN;4.TRUNK链路的配置；5.SHOW命令的使用。

二、实验材料：Cisco的Packet Tracer模拟器三、要求：人力资源部、生产部、销售部分别在一、二、三层均有计算机各一台，人力资源部的3台计算机，划为VLAN 2;生产部的3台计算机，划为VLAN 3、销售部3台计算机，划为VLAN 4。

要求，人力资源部、生产部、销售部三个部门的计算机只能与本部门的计算机通讯。

三、实验拓扑图如下：四、实验步骤：1.配置各部门的计算机IP地址。

将人力资源部的PC0、PC3、PC6的IP地址分别配置为：192.168.1.1、192.168.1.2、192.168.1.3；将生产部的PC1、PC4、PC7的IP地址分别配置为192.168.1.11、192.168.1.12、192.168.1.13、将销售部的PC2、PC5、PC8的IP地址分别配置为192.168.1.21、192.168.1.22、192.168.1.232.在三台交换机分别创建三个VLAN。

命令：EnableConfigure terminalVlan 2Vlan 3Vlan 4注:三个交换上配置是相同的。

3.将交换机上的端口划给不同的VLAN命令：EnableConfigure terminalInterface fastethernet 0/1Switchport access vlan 2Interface fastethernet 0/2 Switchport access vlan 3 Interface fastethernet 0/3 Switchport access vlan 4注:三个交换上配置是相同的。

4.配置交换机上的TRUNK链路在switch0上配置：EnableConfigure terminalInterface fastethernet 0/4 Switchport mode trunk在switch1上配置：EnableConfigure terminalInterface rangefastethernet 0/4 -5 Switchport mode trunk在switch2上配置：EnableConfigure terminal Interfacefastethernet 0/4 Switchport mode trunk5.调试各部门的计算机内部互PING,看是否通。

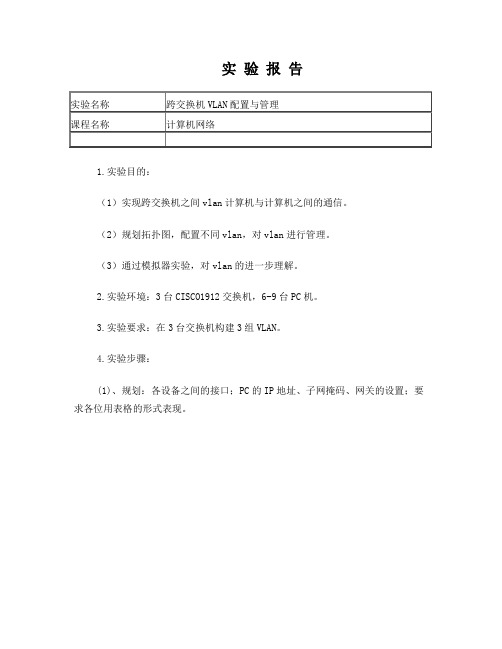

实验报告1.实验目的：（1）实现跨交换机之间vlan计算机与计算机之间的通信。

（2）规划拓扑图，配置不同vlan，对vlan进行管理。

（3）通过模拟器实验，对vlan的进一步理解。

2.实验环境：3台CISCO1912交换机，6-9台PC机。

3.实验要求：在3台交换机构建3组VLAN。

4.实验步骤：(1)、规划：各设备之间的接口；PC的IP地址、子网掩码、网关的设置；要求各位用表格的形式表现。

Sw1:vlan 10,vlan 20,vlan 30 Sw2:vlan 10,vlan 20,vlan 30 SW3:vlan 20,vlan 30(2)、建立拓扑图：(3)、配置PC：验证连通性。

A、首先：配置pc1的ip地址、子网掩码、网关：同理配置其它pc机的ip地址、子网掩码、网关。

B、验证pc之间的连通性: 所有的pc机都能ping通。

默认情况下交换机的每个接口都默认的划分到vlan 1里面的，属于同一个局域网，所以所有连接在交换机上的计算机通信。

进入交换机中，查询VLAN(了解当交换机的配置)和硬件地址列表(了解每个接口所连接的PC机是否正常)。

（二个内容抓图）查询VLAN(了解当交换机的配置)和硬件地址列表:Vlan:列表交换机sw1硬件列表：（3）创建vlan 10,20,30 ：sw1:switch 1>enableswitch 1#config terminalswitch 1(config)#vlan 10switch 1(config)#vlan 20switch 1(config)#vlan 30同理：按照规划配置好各个交换机上的vlan 编号。

看结果：show vlan配置：同理将其它交换机按拓扑图进行设置。

在不同的交换机上，为什么同一个VLAN要求名字相同的？（结合P99VLAN帧数据结构：VID）因为在以太网的帧格式中插入了vlan标记，前两个字节0x8100称为IEEE 802.1Q标记类型，就知道了插入的是vlan标记。

vlan的划分实验报告VLAN的划分实验报告引言：虚拟局域网（Virtual Local Area Network，简称VLAN）是一种将物理局域网划分为逻辑上的多个虚拟局域网的技术。

通过VLAN的划分，可以提高网络的安全性、灵活性和管理效率。

本实验旨在通过实际操作，探索VLAN的划分原理和应用。

一、实验目的本次实验的主要目的是了解VLAN的概念、原理和应用，通过实际操作掌握VLAN的划分方法和配置技巧，进一步加深对网络划分和管理的理解。

二、实验环境本次实验使用的实验环境如下：1. 交换机：Cisco Catalyst 2960系列2. 终端设备：PC、服务器等三、实验步骤1. VLAN的创建和配置首先，我们需要在交换机上创建VLAN，并为每个VLAN分配一个唯一的VLAN ID。

在交换机的命令行界面下，输入以下命令创建VLAN：vlan databasevlan 10vlan 20exit上述命令创建了两个VLAN，分别是VLAN 10和VLAN 20。

接下来，我们需要将每个VLAN与相应的端口绑定，以实现VLAN的划分。

输入以下命令配置端口和VLAN的绑定关系：interface fastEthernet 0/1switchport mode accessswitchport access vlan 10exit上述命令将交换机的1号端口配置为VLAN 10的访问端口。

同样地，我们可以配置其他端口和相应的VLAN。

2. VLAN之间的通信在VLAN的划分下，各个VLAN之间是隔离的，需要通过路由器或三层交换机来实现不同VLAN之间的通信。

在本实验中，我们使用三层交换机来实现不同VLAN之间的通信。

首先，我们需要在三层交换机上创建子接口，并为每个子接口配置IP地址。

输入以下命令创建子接口：interface gigabitEthernet 0/1.10encapsulation dot1q 10ip address 192.168.10.1 255.255.255.0exit上述命令创建了一个子接口，将其与VLAN 10关联，并配置了IP地址。

跨交换机划分vlan实验报告篇一：交换机与VLAN的配置实验报告交换机与VLAN的配置实验报告一、实验目的1. 了解VLAN的作用及其分类。

2. 了解VLAN数据帧的格式。

3. 理解三层交换的原理。

(选作)4. 理解生成树协议STP的作用。

5. 掌握划分VLAN的方法。

6. 跨交换机的VLAN配置方法。

（选作）二、实验内容(1)验证并观察广播风暴，并通过STP解决。

(2)划分VLAN并实现不同VLAN之间的互通。

三、实验原理（1）VLAN原理虚拟LAN(Virtual Local Area Networks，VLAN）是一个在物理网络上根据用途，工作组、应用等来逻辑划分的局域网络，是一个广播域，与用户的物理位置没有关系。

VLAN 中的网络用户是通过LAN交换机来通信的。

同一个VLAN中的所有成员共同拥有一个VLAN ID，组成一个虚拟局域网络；同一个VLAN中的成员均能收到同一个VLAN中的其他成员发来的广播包，但收不到其他VLAN中成员发来的广播包；不同VLAN成员之间不可直接通信，需要通过路由支持才能通信，而同一VLAN中的成员通过VLAN交换机可以直接通信，不需路由支持。

（2）VLAN间通信①MAC地址静态登记方式②帧标签方式③虚连接方式④路由方式（3）VLAN交换机的互联接入链路；中继链路；混合链路四、实验环境Quidway S3928 一台，Quidway S2403一台，计算机4台，Cosole线4条，标准网线6根五、实验步骤1、按照上图连接设备，为交换机划分VLAN。

命令为：sysSystem View: return to User View with Ctrl+Z.[Quidway]sysname S1[S1]vlan 2[S1-vlan2]port e 0/1 to e 0/5[S1-vlan2]vlan 3[S1-vlan3]port e 0/3 to e 0/7[S1-vlan3]q2、设置各台pc机的ip地址，分别为:Pca:192.168.10.9 pcb:192.168.10.1 pcc:192.168.10.3 pcd:192.168.10.43、验证同一VLAN中的两台计算机能否通信，不同计算机之间的计算机能否通信，并将结果记录在表3-1中。

双交换机进行vlan划分实验报告
一、实验目的：
跨交换机实现在同一虚拟局域网看是否能够ping通
二、实验器材：
交换机两台
双绞线
PC机两台
三、实验内容：
1.将设备通过双绞线连接起来；
2.设置PC机的IP，PC0 192.168.0.1 255.255.255.0 ；PC2 192.168.0.2
255.255.255.0；
3.在交换机Switch0 中建一个vlan 10
4.在交换机Switch01中建一个vlan 10
5.把Switch0 中的端口号f0/2加入到vlan 10中，把Switch1 中的端口号f0/2加入
到vlan 10中，
6.在PC0上ping 192.168.0.2 没有ping 通，如图1-1所示
图1-1
7.进入交换机的端口f0/1上，写上switchport mode trunk，再用PC2 ping PC0 结果
ping 通了，如图1-2所示
图1-2
四、实验结果：
如果要实现跨交换机实现在同一虚拟局域网看能够ping通的话，就要在进入两台交换机连接的端口号上，加上switchport mode trunk，就能实现。

VLAN的划分实验报告实验目的和要求：目的：1、学会创建vlan。

2、能够按照端口划分vlan的方法将端口划分到对应的vlan中。

3、学会vlan的中继。

要求：1、深入理解划分vlan的意义。

2、能够配置基本的vlan划分的命令。

3、能够查看vlan的结果并作测试。

网络拓扑与分析设计：内容：1：创建vlan，可以采用两种创建vlan的方式。

2：将端口划分进vlan。

3：实现跨交换机的vlan的通信（vlan的中继）。

4：实现不同vlan的通信（根据自己的基础，可以对该内容选做）。

注意：做该实验可以使用PT，也可以使用神州数码的3600交换机，但是不能够选用神州数码的5526.实验步骤与调试过程：1.打开Cisco Packet tracer，拖入一个路由器Router1，两个交换机Switch1、Switch2,八个PC 机PC1-PC8，PC1-PC4用Copper Straight-Through线分别连接Switch1的F0/0-F0/4口，PC5-PC8用Copper straight-through线分别连接Switch2的F0/0-F0/4口，Switch1与Switch2用Copper Cross-Over线连接，路由器Router1用Copper Straight-Through连接Switch1的F0/24口，建立完整的网络拓扑；2.点击PC、进入Desktop设置IP，PC1（IP Address 192.168.0.2 Subnet Mask 255.255.255.0 Default Gateeway 192.168.0.1）；PC2（IP Address 192.168.0.3 Subnet Mask 255.255.255.0 Default Gateeway192.168.0.1）；PC3（IP Address 192.168.1.2 Subnet Mask 255.255.255.0 Default Gateeway 192.168.1.1）；PC4（IPAddress 192.168.1.3 Subnet Mask 255.255.255.0 Default Gateeway 192.168.1.1）；PC5（IP Address 192.168.0.4 Subnet Mask 255.255.255.0 Default Gateeway 192.168.0.1）；PC6（IP Address 192.168.0.5 Subnet Mask 255.255.255.0 Default Gateeway 192.168.0.1）；PC7（IP Address 192.168.1.4 Subnet Mask 255.255.255.0 Default Gateeway 192.168.1.1）；PC8（IP Address 192.168.1.5 Subnet Mask 255.255.255.0 Default Gateeway 192.168.1.1）；3.在两个交换器上创建VLAN。

【关键字】实验跨交换机划分vlan实验报告篇一：交换机与VLAN的配置实验报告交换机与VLAN的配置实验报告一、实验目的1. 了解VLAN的作用及其分类。

2. 了解VLAN数据帧的格式。

3. 理解三层交换的原理。

(选作)4. 理解生成树协议STP的作用。

5. 掌握划分VLAN的方法。

6. 跨交换机的VLAN配置方法。

（选作）二、实验内容(1)验证并观察广播风暴，并通过STP解决。

(2)划分VLAN并实现不同VLAN之间的互通。

三、实验原理（1）VLAN原理虚拟LAN(Virtual Local Area Networks，VLAN）是一个在物理网络上根据用途，工作组、应用等来逻辑划分的局域网络，是一个广播域，与用户的物理位置没有关系。

VLAN中的网络用户是通过LAN交换机来通信的。

同一个VLAN中的所有成员共同拥有一个VLAN ID，组成一个虚拟局域网络；同一个VLAN中的成员均能收到同一个VLAN中的其他成员发来的广播包，但收不到其他VLAN中成员发来的广播包；不同VLAN成员之间不可直接通信，需要通过路由支持才能通信，而同一VLAN中的成员通过VLAN交换机可以直接通信，不需路由支持。

（2）VLAN间通信①MAC地址静态登记方式②帧标签方式③虚连接方式④路由方式（3）VLAN交换机的互联接入链路；中继链路；混合链路四、实验环境Quidway S3928 一台，Quidway S2403一台，计算机4台，Cosole线4条，标准网线6根五、实验步骤1、按照上图连接设备，为交换机划分VLAN。

命令为：sysSystem View: return to User View with Ctrl+Z.[Quidway]sysname S1[S1]vlan 2[S1-vlan2]port e 0/1 to e 0/5[S1-vlan2]vlan 3[S1-vlan3]port e 0/3 to e 0/7[S1-vlan3]q2、设置各台pc机的ip地址，分别为:Pca: pcb: pcc: pcd:3、验证同一VLAN中的两台计算机能否通信，不同计算机之间的计算机能否通信，并将结果记录在表3-1中。

实验05交换机划分Vlan配置实验报告这个格式可能有点问题，⽂档下载地址：⼀、实验名称交换机划分Vlan配置1.理解虚拟LAN(VLAN)基本配置；2.掌握⼀般交换机按端⼝划分VLAN的配置⽅法；3.掌握Tag VLAN配置⽅法。

1. 新建Packet Tracer拓扑图2. 划分VLAN；3. 将端⼝划分到相应VLAN中；4. 设置Tag VLAN Trunk属性；5. 测试6.实验原理：(1)VLAN是指在⼀个物理⽹段内。

进⾏逻辑的划分，划分成若⼲个虚拟局域⽹，VLAN做⼤的特性是不受物理位置的限制，可以进⾏灵活的划分。

VLAN具备了⼀个物理⽹段所具备的特性。

相同VLAN内的主机可以相互直接通信，不同VLAN间的主机之间互相访问必须经路由设备进⾏转发，⼴播数据包只可以在本VLAN内进⾏⼴播，不能传输到其他VLAN中。

(2)Port VLAN是实现VLAN的⽅式之⼀，它利⽤交换机的端⼝进⾏VALN的划分，⼀个端⼝只能属于⼀个VLAN。

(3)Tag VLAN是基于交换机端⼝的另⼀种类型，主要⽤于是交换机的相同Vlan内的主机之间可以直接访问，同时对不同Vlan的主机进⾏隔离。

Tag VLAN遵循IEEE802.1Q协议的标准，在使⽤配置了Tag VLAN的端⼝进⾏数据传输时，需要在数据帧内添加4个字节的8021.Q 标签信息，⽤于标⽰该数据帧属于哪个VLAN,便于对端交换机接收到数据帧后进⾏准确的过滤。

环境Windows10操作系统下的Cisco Packet Tracer6.2操作⽅法与实验步骤1. 新建Packet Tracer拓扑图2. 划分VLAN；3. 将端⼝划分到相应VLAN中；4. 设置Tag VLAN Trunk属性；5. 测试实验数据记录和结果分析1. 新建Packet Tracer拓扑图2. 划分VLAN；划分两个VLAN分别为：VLAN2和VLAN2 3. 将端⼝划分到相应VLAN中；VLAN2：PC0 PC2VLAN2：PC1 PC34. 设置Tag VLAN Trunk属性； Switch0：Switch1：5. 测试PC1 ping PC2 timeout：PC1 ping PC3 Reply：体会、质疑和建议通过在交换机上划分VLAN，并⽤ping命令测试在同⼀VLAN和不同VLAN中设备的连通性，验证了在交换机上划分VLAN 的作⽤。

实验二 跨交换机VLAN 及VLAN 之间通信【实验名称】 跨交换机vlan 及vlan 之间通信 【实验类型】 验证性实验 【实验学时】 2学时 【实验目的】1.实现跨交换机的VLAN2.掌握三层交换机实现不同VLAN 之间互通的方法 【基本原理】实现跨交换机的VLAN 需要采用IEEE802.1q 协议的标准，在交换机之间的trunk 链路中传输的数据帧内被添加了4个字节的802.1q 标签信息，用于标识该数据帧属于哪个VLAN ，以便于对端交换机接收到数据帧后进行准确的过滤。

一、 实现跨交换机的VLAN 【基本原理】跨交换机的VLAN ，就是由多个交换机的端口组成一个VLAN ，一组互相连接的交换机中VLAN 号相同的一组VLAN 可以构成一个跨交换机的VLAN 或多交换机的VLAN ，该VLAN 内主机之间可以在第二层直接通信，同时对于不同VLAN 的主机进行隔离。

实现跨交换机的VLAN 需要采用IEEE802.1q 协议，在交换机之间的链路被设置为trunk 链路，在trunk 链路中传输的数据帧内被添加了4个字节的802.1q 标签(Tag)信息，用于标识该数据帧属于哪个VLAN ，以便于对端交换机接收到数据帧后进行准确的过滤，所以跨交换机VLAN 也称为Tag Vlan 。

为了实现Tag Vlan ，二台交换机互相连接的端口要设置成trunk 模式（交换机所有的端口在默认情况下属于ACCESS 端口），Trunk 端口在默认情况下支持所有VLAN 的传输。

假设某企业有两个主要部门：销售部和技术部，其中销售部门的计算机连接在不同的交换机上，他们之间需要通信，但为了数据安全起见，销售部和技术部需要进行相互隔离，可以在交换机上做适当配置来实现这一目标。

【实验内容】构建网络，建立站点分布在二台交换机的VLAN 。

【实验网络拓扑】192.168.1.1F0/24 F0/5F0/5VLAN 1交换机S3VLAN 1 192.168.1.3F0/24 VLAN 2 192.168.5.1H3 H1H22950-24 F0/15交换机S22950-24图 2实验前规划网络拓扑，画出拓扑图，实验时，按照拓扑图进行网络的连接。
