一种用于挤出橡胶制品的机电一体化装置及挤出方法

专利名称：一种橡胶挤出机专利类型：实用新型专利
发明人：潘家芳,黄发国
申请号：CN202020725001.3申请日：20200430
公开号：CN212331787U
公开日：
20210112
专利内容由知识产权出版社提供
摘要：本实用新型提供一种橡胶挤出机，属于橡胶挤出机械技术领域。

该橡胶挤出机包括机筒、进料口、出料口，机筒内设有快速螺杆和慢速螺杆，快速螺杆和慢速螺杆均分为喂料段、塑化段和输送段；喂料段和输送段上分别设有螺旋方向相反且相互啮合的输送螺纹，快速螺杆的喂料段的螺旋数量少于慢速螺杆的喂料段的螺旋数量，快速螺杆输送段的螺旋数量少于慢速螺杆输送段的螺旋数量。

塑化段设有哑铃状的塑化元件；塑化元件在螺杆的长度方向呈螺旋状布置；机筒上方的喂料装置通过一对对向旋转的喂料齿轮喂料。

本实用新型通过对橡胶挤出机喂料方式、挤出螺杆的各段结构进行创新型改进，以在工艺许可的挤出胶温范围内实现喂料能力、挤出产量和塑化效果的提升。

申请人：桂林理工大学
地址：541004 广西壮族自治区桂林市七星区建干路12号
国籍：CN
代理机构：南宁新途专利代理事务所(普通合伙)
代理人：但玉梅
更多信息请下载全文后查看。

专利名称：橡胶挤出装置及橡胶挤出物的制造方法专利类型：发明专利
发明人：古林由辉,西尾悟
申请号：CN201880040378.0
申请日：20180607
公开号：CN110753609A
公开日：
20200204
专利内容由知识产权出版社提供
摘要：提供一种能够抑制橡胶挤出物的非预期的弯曲，并且能够将橡胶挤出物被挤出的位置维持在预定的位置的橡胶挤出装置及橡胶挤出物的制造方法。

使具有与形成于头4的挤出流路4a及形成于模嘴6的挤出口7连通的调整流路5a的控制板5介设于头4与模嘴6之间，使控制板5沿着头4与模嘴6之间滑动，使挤出流路4a的前端开口处的挤出流路4a相对于调整流路5a的连通区域B的位置变化而将控制板5设定于所希望的位置，利用螺杆3对橡胶材料R一边向前方挤出一边进行了混合及混炼并使得到的未硫化橡胶R1通过挤出流路4a及调整流路5a而从挤出口7挤出，由此制造减小了相对于挤出方向的弯曲量d的所希望的形状的橡胶挤出物R2。

申请人：横滨橡胶株式会社
地址：日本东京都
国籍：JP
代理机构：北京市中咨律师事务所
更多信息请下载全文后查看。

专利名称：一种橡胶加工用挤出装置专利类型：实用新型专利
发明人：赵学祥
申请号：CN202021531797.5
申请日：20200729
公开号：CN213261008U
公开日：
20210525
专利内容由知识产权出版社提供
摘要：本实用新型涉及橡胶技术领域，且公开了一种橡胶加工用挤出装置，包括基座，所述基座的顶部固定连接有电动推杆，所述电动推杆的右侧固定连接有推杆，所述挤出管的顶部固定连接有气泵，所述气泵的右侧固定连接有气管，所述挤出管的顶部固定连接有静电器，所述静电器的右侧固定连接有支杆，所述支杆的右侧固定连接有静电网，所述挤出管的顶部固定连接有输送箱，所述输送箱的顶部固定连接有电动机，所述输送箱的内部活动连接有第二电控阀，所述输送箱的右侧固定连接有进料管，所述基座的顶部固定连接有控制箱。

该橡胶加工用挤出装置，具备方便高质量的挤出橡胶，增加挤出压强，避免挤出的橡胶带静电沾染灰尘等优点。

申请人：赵学祥
地址：735000 甘肃省酒泉市玉门市老市区北坪二村9栋8号
国籍：CN
代理机构：北京德崇智捷知识产权代理有限公司
代理人：周蕾
更多信息请下载全文后查看。

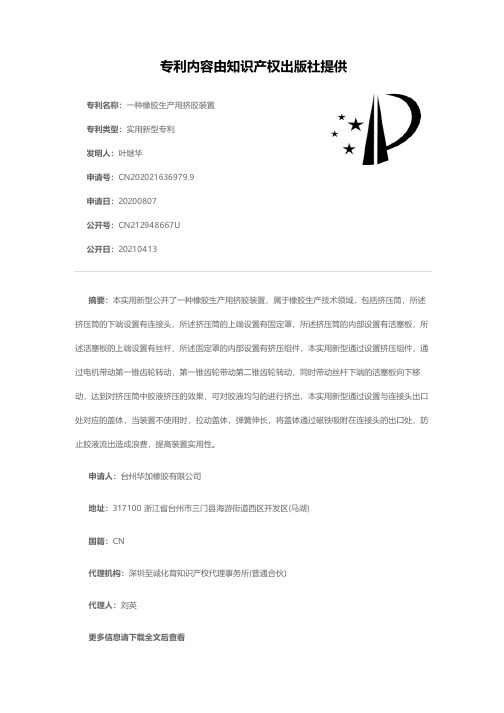

专利名称：一种橡胶生产用挤胶装置专利类型：实用新型专利
发明人：叶继华
申请号：CN202021636979.9
申请日：20200807
公开号：CN212948667U
公开日：
20210413
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种橡胶生产用挤胶装置，属于橡胶生产技术领域，包括挤压筒，所述挤压筒的下端设置有连接头，所述挤压筒的上端设置有固定罩，所述挤压筒的内部设置有活塞板，所述活塞板的上端设置有丝杆，所述固定罩的内部设置有挤压组件，本实用新型通过设置挤压组件，通过电机带动第一锥齿轮转动，第一锥齿轮带动第二锥齿轮转动，同时带动丝杆下端的活塞板向下移动，达到对挤压筒中胶液挤压的效果，可对胶液均匀的进行挤出，本实用新型通过设置与连接头出口处对应的盖体，当装置不使用时，拉动盖体，弹簧伸长，将盖体通过磁铁吸附在连接头的出口处，防止胶液流出造成浪费，提高装置实用性。

申请人：台州华加橡胶有限公司
地址：317100 浙江省台州市三门县海游街道西区开发区(马湖)
国籍：CN
代理机构：深圳至诚化育知识产权代理事务所(普通合伙)
代理人：刘英
更多信息请下载全文后查看。

专利名称：一种橡胶挤出机专利类型：实用新型专利
发明人：施一民
申请号：CN201821623364.5申请日：20180930
公开号：CN208993042U
公开日：
20190618
专利内容由知识产权出版社提供
摘要：本实用新型涉及挤出机械技术领域，尤其是涉及一种橡胶挤出机，本实用新型包括底座、固定于底座上的支架、挤出装置、上料装置和固定于支架上的加热装置，挤出装置包括连通于上料装置的挤出筒，加热装置固定套设于挤出筒，挤出筒的外壁上开设有凹槽，挤出筒上连接有用于对挤出筒散热的散热装置,散热装置包括嵌设于凹槽内的散热管、连通于散热管的水箱和安装于散热管上的水泵，散热管的两端均连通于水泵。

当加热装置对挤出筒加热时，水泵将抽取水箱内的水进入到散热管内，水在散热管内循环流动的过程中将与挤出装置发生热交换，从而降低了挤出装置的温度，延长了挤出装置的使用寿命。

本实用新型能够对挤出装置实现有效地散热。

申请人：杭州以勒橡塑有限公司
地址：311301 浙江省杭州市临安区板桥镇板桥村罗塘
国籍：CN
更多信息请下载全文后查看。

专利名称：一种橡胶加工用挤出机专利类型：发明专利
发明人：江功志
申请号：CN202011044761.9申请日：20200929
公开号：CN112248400A
公开日：
20210122
专利内容由知识产权出版社提供
摘要：本发明提供一种橡胶加工用挤出机，包括驱动装置、变速机构、进料机构、双螺杆挤出机构、传感器和控制系统；其中控制系统与驱动装置电气连接，驱动装置通过变速机构驱动双螺杆挤出机构运行；物料通过进料机构进入双螺杆挤出机构。

本发明的一种橡胶加工用挤出机，通过对螺杆的通道深度和螺旋角的优化设计，挤出机的吞吐量达到最大，通过把驱动装置的输入扭矩分流为双螺杆挤出机构的两个输出扭矩，从而使双螺杆的载荷相等，提高了零部件的使用寿命，且传动比大，承载能力强。

申请人：江功志
地址：510000 广东省广州市荔湾区蟠虬街104号603房
国籍：CN
更多信息请下载全文后查看。

专利名称：一种橡胶生产用挤出机专利类型：实用新型专利
发明人：杜建生
申请号：CN201820710364.2申请日：20180511
公开号：CN208558256U
公开日：
20190301
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种橡胶生产用挤出机。

包括由多个立柱支撑的操作台，在操作台上通过多个支撑块支撑有平置的外筒体，在外筒体的后端顶部安装有投料料斗、前端的底部安装有挤出模头；在操作台上安装有减速机和驱动电机，减速机的输出轴为横向贯通的空心轴；在外筒体内安装有推料螺杆，推料螺杆包括空心的中间管体以及位于中间管体上的螺旋叶片，在外筒体的前端安装有前端轴座、后端安装有后端轴座，推料螺杆的中间管体的前端安装在前端轴座上并伸出、后端安装在后端轴座上并伸出，中间管体的后端与减速机的输出轴的前端对接连接；在外筒体的外壁上设有两端均封口的螺旋油道；还包括热油组件。

本实用新型结构简单、操作便捷、挤出加工效率高。

申请人：天津生力科贸有限公司
地址：301700 天津市武清区杨村泉兴路28号
国籍：CN
更多信息请下载全文后查看。

橡胶制品用挤出装置
马舒文
【期刊名称】《世界橡胶工业》
【年(卷),期】2007(034)003
【摘要】该文介绍了一种用于挤出细条状胶料以制造橡胶制品用的挤出装置.这种装置尤其适用于制造各种异型件.挤出的胶料可以直接贴合在模型或成型鼓上,或者直接叠加在另一种材料上.
【总页数】4页(P30-33)
【作者】马舒文
【作者单位】浙江富陵控股集团有限公司,浙江,绍兴,312075
【正文语种】中文
【中图分类】TQ33
【相关文献】
1.橡胶制品的低成本挤出 [J], 朱永康
2.一种用于挤出橡胶制品的机电一体化装置及挤出方法 [J], ;
3.异型橡胶制品的挤出和连续硫化 [J], 矍光明;Capel.,G
4.微波连续硫化橡胶制品的挤出口型设计 [J], 雷选民;殷国华
5.泡沫橡胶制品挤出与注塑成型的新工艺 [J], Edmund Haberstroh;杨静
因版权原因，仅展示原文概要，查看原文内容请购买。
