细集料砂当量试验作业指导书1目的与适用范围1.1本方法适用于测定天然砂、人工砂、石屑等各种细集料中所含的粘性土或杂质的含量，以评定集料的洁净程度。
砂当量用SE表示。
1.2本方法适用于公称最大粒径不超过4.75㎜的集料。
2仪具与材料(1)仪具①透明圆柱形试筒：如图T0334-1，透明塑料制，外径40㎜±0.5㎜，内径32㎜±0.25㎜.高度420㎜±0.25㎜。
在距试筒底部100㎜、380㎜处刻划刻度线，试筒口配有橡胶瓶口塞。
③冲洗管：如图T0334-2，由一根弯曲的硬管组成，不锈钢或冷锻钢制，其外径为6㎜±0.5㎜，内径为4㎜±0.2㎜。
管的上部有一个开关，下部有一个不锈钢两侧带孔尖头，孔径为1㎜±0.1㎜。
图T0334-1透明圆柱试筒(尺寸单位：㎜) 图T0334-2冲洗管(尺寸单位：㎜)③透明玻璃或塑料桶：容积5L，有一根虹吸管放置桶中，桶底面高出工作台约1m。
④橡胶管(或塑料管)：长约1.5m，内径约5㎜，同冲洗管联在一起吸液用，配有金属夹，以控制冲洗液流量。
⑤配重活塞：如图T 0334-3，由长440㎜±0.25㎜的杆、直径25㎜±0.1㎜的底座(下面平坦、光滑，垂直杆轴)、套筒和配重组成。
且在活塞上有三个横向螺丝可保持活塞在试筒中间，并使活塞与试筒之间有一条小缝隙。
图7 0334-3 配重活塞（尺寸单位：mm）套筒为黄铜或不锈钢制，厚10㎜±0.1㎜，大小适合试筒并且引导活塞杆，能标记筒中活塞下沉的位置。
套筒上有一个螺钉用以固定活塞杆。
配重为1㎏±5g。
⑥机械振荡器：可以使试筒产生横向的直线运动振荡，振幅203㎜±1.0㎜，频率180次／min±2次／min。
⑦天平：称量1㎏，感量不大于0.1g。
⑧烘箱：能使温度控制在105℃±5℃。
⑨秒表。
⑩标准筛：筛孔为4.75㎜。

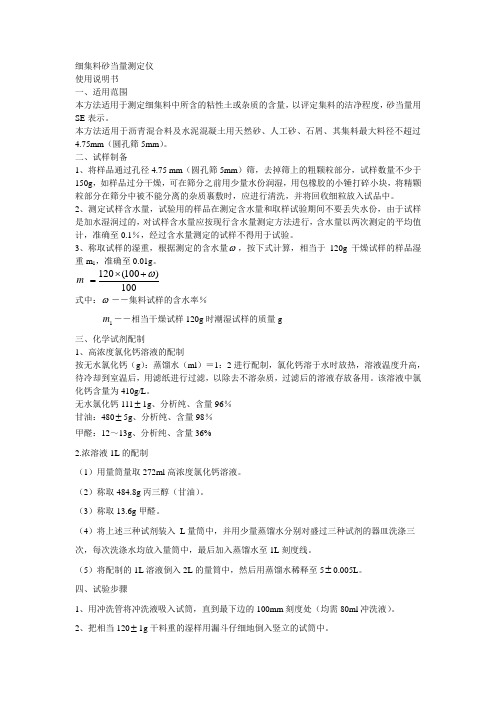

细集料砂当量测定仪使用说明书一、适用范围本方法适用于测定细集料中所含的粘性土或杂质的含量，以评定集料的洁净程度，砂当量用SE表示。
本方法适用于沥青混合料及水泥混凝土用天然砂、人工砂、石屑、其集料最大料径不超过4.75mm（圆孔筛5mm）。
二、试样制备1、将样品通过孔径4.75 mm（圆孔筛5mm）筛，去掉筛上的粗颗粒部分，试样数量不少于150g，如样品过分干燥，可在筛分之前用少量水份润湿，用包橡胶的小锤打碎小块，将精颗粒部分在筛分中被不能分离的杂质裹敷时，应进行清洗，并将回收细粒放入试品中。
2、测定试样含水量，试验用的样品在测定含水量和取样试验期间不要丢失水份，由于试样是加水湿润过的，对试样含水量应按现行含水量测定方法进行，含水量以两次测定的平均值计，准确至0.1％，经过含水量测定的试样不得用于试验。
3、称取试样的湿重，根据测定的含水量ω，按下式计算，相当于120g干燥试样的样品湿重m1，准确至0.01g。
100)100(120ω+⨯=m式中：ω－－集料试样的含水率％1m――相当干燥试样120g时潮湿试样的质量g三、化学试剂配制1、高浓度氯化钙溶液的配制按无水氯化钙（g）：蒸馏水（ml）＝1：2进行配制，氯化钙溶于水时放热，溶液温度升高，待冷却到室温后，用滤纸进行过滤，以除去不溶杂质，过滤后的溶液存放备用。
该溶液中氯化钙含量为410g/L。
无水氯化钙111±1g、分析纯、含量96％甘油：480±5g、分析纯、含量98％甲醛：12～13g、分析纯、含量36%2.浓溶液1L的配制（1）用量筒量取272ml高浓度氯化钙溶液。
（2）称取484.8g丙三醇（甘油）。
（3）称取13.6g甲醛。
（4）将上述三种试剂装入L量筒中，并用少量蒸馏水分别对盛过三种试剂的器皿洗涤三次，每次洗涤水均放入量筒中，最后加入蒸馏水至1L刻度线。
（5）将配制的1L溶液倒入2L的量筒中，然后用蒸馏水稀释至5±0.005L。
细集料砂当量实验办法（SE）实验步调1.过4.75的筛.2.测山砂的今水率(使今水率在3%阁下).3.用冲洗管将冲洗液参加试筒,直致最下面的100刻度线（约80ml冲洗液）.4.称量120g±1g干料重的湿样,倒入竖立的试筒中.5.用手撑重复敲打试筒下部,以除气泡,然后放置10min.6.试样静止10min后,试筒口塞上橡胶塞,固定在振荡机上.7.开动振荡机,在30S±1S的时光内振荡90次.8.将冲洗管拔出试管中,用冲洗液冲洗试筒壁上的集料,然后敏捷将冲洗管到试筒子底部,不竭迁移转变冲洗管.9.迟缓匀速向上拔出冲洗管,且保持液面位于308刻度线时,割断冲洗液. 10然后开动秒表静止20min±15S.11.在静止20min后用尺量测从试筒底部到絮状凝聚物上面的高度h1.12.将配重活塞渐渐拔出试筒里,直至碰着沉定物时,立刻拧紧套筒上的固定螺丝,将活塞掏出,测高度h2,同时测液体温度.13.成果整顿.砂当量按式盘算：SE=H2/h*100SE----试样的砂当量（%）h2----试筒中活塞测定集料沉定物的高度（mm）.h----试筒中絮凝物和沉定物的高度（mm）定值桥台桩基泥浆四大指标测泥浆比重小于1.1,含砂率小于4%,不大于6%.泥浆稠度测定17—20S.胶体率不小于90%.泥浆质量差,其效果是：1.形成不了护壁泥膜或泥皮粘附力差,易于脱落,导致孔壁稳固性差,易产生塌孔或缩颈.2.泥浆稠度大,比重大,含砂率高,形成的泥皮质量差,厚度大,大大下降桩的测摩阻力.3.稠度在钢筋笼上沉积粘附,导致钢筋与砼握裹力下降.泥浆比重过大,使得砼水下灌注阻力增大,下降砼的流淌半径,使砼骨料大部分聚积在桩芯部位,而钢筋笼外几乎无骨料,不但桩身质量不好并且桩的侧摩阻力也难以施展,是以在施工中必须按照规范请求严厉掌握泥浆的质量.。
细集料含水率及砂当量试验记录委托单位：路线名称：料场名称：委托编号：工程名称：材料用途：委托日期：材料规格：试验日期：依据：JTG E42-2005《公路工程集料试验规程》 T 0332-2005细集料含水率第96页JTG E42-2005《公路工程集料试验规程》 T 0334-2005细集料砂当量第103页精度要求及结果整理细集料含水率计算含水率计算至0.1%。
ω=(m2-m3)/(m3-m1)*100式中：ω--砂的含水率，%；m1--容器质量，g;m2--未烘干的试样与容器总质量，g;m3--烘干后的试样与容器总质量，g.报告以两次试验结果的算术平均值为测定值。
细集料砂当量计算试样的砂当量值计算。
SE=h2/h1×100式中：SE--试样的砂当量，%；h2--试筒中用活塞测定的集料沉淀物的高度，mm；h1--试筒中絮凝物和沉淀物的总高度，mm。
一种集料应平行测定两次，取两个试样的平均值，并以活塞测得砂当量为准，并以整数表示。
2006-2011年普通高等学校招生考试理科综合物理部分(四川卷)之2009物理部分第Ⅰ卷二、选择题（本题包括8小题。
每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得6分，选对但不全的得3分，有选错的得0分） 14.关于电磁波，下列说法正确的是C.用红外线照射时，大额钞票上用荧光物质印刷的文字会发出可见光答案：D解析：雷达是根据超声波测定物体位置的，A 错；使电磁波随各种信号而改变的技术叫做调制，B 错；用紫外线照射时大额钞票上用荧光物质印刷的文字会发出可见光，利用紫外线的荧光效应，C 错；根据麦克斯韦电磁场理论可知变化的电场可以产生变化的磁场、变化的磁场产生电场，D 对。
15.据报道，2009年4月29日，美国亚利桑那州一天文观测机构发现一颗与太阳系其它行星 逆向运行的小行星，代号为2009HC82。
该小行星绕太阳一周的时间为3.39年，直径 2～3千米，其轨道平面与地球轨道平面呈155°的倾斜。
SYD-0334型细集料砂当量试验器使用说明书武汉格莱莫检测设备有限公司目录一﹑用途及适用范围 (2)二﹑技术指标与参数 (2)三﹑主要结构及持点 (2)四﹑仪器的安装与使用 (3)五﹑仪器成套及技术文件 (7)本仪器为精密、高速振动试验仪器，使用前请详阅说明书，谨慎操作，注意安全！技术支持：中国厂家网 一﹑用途及适用范围本仪器是根据中华人民共和国行业标准JTJ 058-2000《公路工程集料试验规程》中T0334-1994《细集料砂当量试验》规定的要求设计制造的。
本仪器通过自动机械振器，将试样筒作横向直线运动的方式振荡试样，适用于测定细集料中所含的粘性土或杂质的含量，以评定集料的洁净程度。
砂当量以SE表示。
本仪器适用于沥青混合料及水泥混凝土用天然砂、人工砂、石硝，其集料最大粒径不超过4.75mm（圆孔筛5mm）。
本仪器为双管工作方式，可同时对两个试样进行平行自动振荡，操作方便，振荡效果好，工作效率高，可广泛适合于各公路工程施工单位、科研部门、大专院校等部门使用。
二﹑技术指标与参数1、振荡周期： 180次/分钟±2次/分钟。
2、试筒振幅： 203㎜±1.0mm。
3、工作电源： AC（220±10%）V、50Hz。
4、额定功率： 130W。
5、配重活塞：１kg±５g。
6、塑料试筒：内径32mm±０.25mm、高度420mm。
7、冲洗管：外径6mm±0.5 mm、内径4mm±0.2mm。
8、环境温度：≤35℃。
9、相对湿度：≤85%。
10、净重：约20㎏。
11、外形尺寸： 680㎜×350㎜×220㎜（长×宽×高）。
三﹑主要结构及持点仪器结构见图1所示。
1、电源开关：打开此开关，仪器接通电源。
2、启动按钮：按动此按钮，仪器开始振荡，振荡计数显示器开始计数。
武汉格莱莫检测设备有限公司www.027-********.com3、试样筒：内置试样。
砂当量试验仪操作规程砂当量试验仪是一种用于测量土壤的砂土、砾石土、砾石、碎石和碎石的最大当量试验仪器。
它可以通过测定土壤中的砾石颗粒的含量来确定土壤的最大当量。
以下是砂当量试验仪的操作规程。
一、安全注意事项1. 在操作试验仪之前，应根据试验室安全规定正确穿戴个人防护用品，包括安全眼镜、手套和实验室外套等。
2. 在操作试验仪时，遵循正确的操作步骤和操作规程，确保操作安全。
3. 注意保持试验仪干燥和清洁，避免发生故障或事故。
二、试验之前的准备工作1. 检查砂当量试验仪的外观和工作状态。
确保仪器没有破损或松动的部件，保证其正常工作。
2. 检查试验仪的电源和电源线是否正常。
确保电源连接稳定可靠。
3. 清理试验仪的测试室和筛孔，确保没有杂质和灰尘影响试验结果。
4. 根据实验预期的土壤类型，准备好相应的试验样品，并将其整理成合适的颗粒大小。
三、试验仪的操作步骤1. 将试验样品称量并放入试验仪的试验室中，确保样品的质量符合试验标准要求。
2. 打开试验仪的电源开关，确保仪器正常工作。
3. 设置试验仪的振动时间和振动幅度，根据试验要求进行调整。
4. 按下试验仪的开始按钮，启动试验仪的振动功能。
5. 等待试验结束，试验仪会自动停止振动，并将试验结果显示在屏幕上。
6. 将试验结果记录下来，并根据试验标准进行评估。
四、试验之后的清理和维护1. 关闭试验仪的电源开关，确保仪器停止工作。
2. 清理试验室和筛孔中的残留物，确保试验仪干净整洁。
3. 检查试验仪的各个部件是否正常，并进行必要的维护和保养。
4. 将试验仪存放在干燥、通风和清洁的地方，避免受潮和受损。
五、常见故障处理1. 试验仪不能正常开启：检查电源连接是否正常，电源线是否完好。
2. 试验仪无法振动：检查振动部件是否松动，振动幅度和时间是否设置正确。
3. 试验结果异常：检查试验样品的质量和处理是否正确，清理试验室和筛孔。
以上为砂当量试验仪的操作规程，通过遵循该规程可以正常进行砂当量试验，并获得准确可靠的试验结果。
SYD-0334型细集料砂当量试验器使用说明书武汉格莱莫检测设备有限公司目录一﹑用途及适用范围 (2)二﹑技术指标与参数 (2)三﹑主要结构及持点 (2)四﹑仪器的安装与使用 (3)五﹑仪器成套及技术文件 (7)本仪器为精密、高速振动试验仪器，使用前请详阅说明书，谨慎操作，注意安全！技术支持：中国厂家网 一﹑用途及适用范围本仪器是根据中华人民共和国行业标准JTJ 058-2000《公路工程集料试验规程》中T0334-1994《细集料砂当量试验》规定的要求设计制造的。
本仪器通过自动机械振器，将试样筒作横向直线运动的方式振荡试样，适用于测定细集料中所含的粘性土或杂质的含量，以评定集料的洁净程度。
砂当量以SE表示。
本仪器适用于沥青混合料及水泥混凝土用天然砂、人工砂、石硝，其集料最大粒径不超过4.75mm（圆孔筛5mm）。
本仪器为双管工作方式，可同时对两个试样进行平行自动振荡，操作方便，振荡效果好，工作效率高，可广泛适合于各公路工程施工单位、科研部门、大专院校等部门使用。
二﹑技术指标与参数1、振荡周期： 180次/分钟±2次/分钟。
2、试筒振幅： 203㎜±1.0mm。
3、工作电源： AC（220±10%）V、50Hz。
4、额定功率： 130W。
5、配重活塞：１kg±５g。
6、塑料试筒：内径32mm±０.25mm、高度420mm。
7、冲洗管：外径6mm±0.5 mm、内径4mm±0.2mm。
8、环境温度：≤35℃。
9、相对湿度：≤85%。
10、净重：约20㎏。
11、外形尺寸： 680㎜×350㎜×220㎜（长×宽×高）。
三﹑主要结构及持点仪器结构见图1所示。
1、电源开关：打开此开关，仪器接通电源。
2、启动按钮：按动此按钮，仪器开始振荡，振荡计数显示器开始计数。
武汉格莱莫检测设备有限公司www.027-********.com3、试样筒：内置试样。
4、试样筒夹：试样筒置于该夹内，并用夹紧螺母拧紧固定试样筒。
5、试样筒固定座：共4个，用于放置试样筒使试样静置。
6、计数显示器：显示试样振荡的次数。
7、时间显示器：试样静置定时时间显示。
8、静置时间设置按钮：按动此按钮，静置定时时间10分钟。
9、静置时间设置按钮：按动此按钮，静置定时时间20分钟。
图 1四﹑仪器的安装与使用（一）仪器安装1、仪器应安装在平整、牢固、无震动、水平的工作台上，避免日光直射。
2、仪器所处的环境应避免高温、多尘、潮湿及有腐蚀性气体。
3、供给本仪器的工作电源应有良好的接地端，以确保使用安全。
4、仪器内外保持整洁，仪器内部不得流入水或进入杂物。
（二）试验准备1、试验前的准备⑴使用本仪器前请仔细阅读使用说明书。
⑵仔细阅读中华人民共和国行业标准JTJ 058 2000《公路工程集料试验规程》技术支持：中国厂家网 中T0334-1994《细集料砂当量试验》，了解并熟悉标准所阐述的试验方法、试验步骤和试验要求。
⑶按照标准所规定的要求，准备好试验用的各种试验器具、材料等。
⑷检查本仪器的工作状态，应满足说明书所规定的工作环境和工作条件。
⑸检查本仪器的外壳，必须处于良好的接地状态。
2、高浓度氯化钙溶液的配制按无水氯化钙（g）：蒸流水体积（ml）=1：2进行配制。
氯化钙溶于水时放热，溶液温度升高，待溶液冷却到室温后用滤纸进行过滤，以除去不溶杂质。
过滤后的高浓度溶液存放备用，该溶液中氯化钙含量为410 g/L。
3、浓溶液（1L）的配制⑴用量筒量取272 ml高浓度氯化钙溶液；⑵用天平称取484.8 g丙三醇；⑶用天平称取13.6 g甲醛；⑷将上述三种试剂装入 1L量筒中。
装入时要用少量蒸馏水分别对盛过三种试剂的器皿洗涤3次，每次的洗水均放入量筒中，最后用蒸馏水冲至1L刻度线。
⑸将配制的1L溶液倒入2L的烧杯或量筒中，混合均匀，装入密封容器备用，作为试验用浓溶液。
4、制备冲洗液取试验用的浓溶液62.5 ml ±0.5ml ，装入5L塑料筒或瓶中，用蒸馏水稀释至2.5L ±0.0025L。
（三）试验方法1、仪器与试剂本试验需要下列仪器和设备：⑴圆柱形试筒：透明塑料制内径32 ± 0. 25 mm，高度420 ± 0.25 mm。
从试筒底部起到100 ±0.25 mm、380 ±0.25 mm处刻划标记线，配有橡胶塞。
⑵冲洗管：由一根硬管组成，不锈钢或冷锻钢制。
其外径为6±0.5 mm，内径为4 ±0.2 mm，管的下部有一个不锈钢两侧带孔尖头，孔径为1 ±0.1 mm。
⑶塑料桶（5升）：用户自备。
使用时桶底面高出工作台约1.5 m。
武汉格莱莫检测设备有限公司www.027-********.com⑷虹吸弯管和胶皮管：，将其放入塑料桶内。
⑸橡胶管：长约1.5 m，内径约5 mm，与冲洗管、虹吸弯管联在一起吸液用，配有金属夹，以控制冲洗液流量。
⑹配重活塞：由长430±0.25 mm的杆、直径25±0.1 mm的底座（底面平坦光滑，垂直杆轴）、套筒、配重组成。
活塞上横向有三个螺丝可保持活塞在试筒中间，并使活塞与试筒之间有一点小缝隙。
套筒有一个螺丝，能固定活塞下沉的位置，并有一个能靠尺子的深1 cm、宽5 mm的缺口，用于测量读数。
固定在活塞杆顶端的配重，除筒套外总重1 kg ±5g。
⑺试验器（本仪器）：使试筒产生横向直线往复运动。
振幅：203±1㎜，运动周期180±2次/ min。
⑻天平：称量1kg ，感量1g。
⑼烘箱：能使温度控制在105±5℃。
⑽广口漏斗：口的直径90 mm左右。
⑾一把长500 mm 的钢板尺，刻度精确到1mm。
⑿一个筛孔4.75 mm（圆孔为 5mm）和筛底。
⒀一个刮刀和一把勺子。
⒁温度计：0-50±1℃。
⒂其他：1升量筒、2升烧杯、刷子、盘子、小铝盒等。
2、试验步骤⑴用冲洗管将冲洗液吸入试筒直到100mm刻度（约需80 ml）。
⑵把相当于120±1 g干料重的湿样用漏斗仔细地倒入竖立的试筒中。
⑶用手掌反复敲打试筒下部，以除去气泡，使试样尽快润湿，然后静置10min。
⑷在试样静置10±1 min结束后，用橡胶塞堵住试筒，将试筒水平固定在振荡器上。
⑸打开仪器“总电源”开关，按下“启动”按钮开动振荡器，仪器振荡30秒自动停止。
将试筒取下，竖直放回试验台上，拧下橡胶塞。
警告：按下“启动”按钮开动振荡器时，手不能放在仪器上，更不能放在试筒上，以免发生意外！技术支持：中国厂家网 ⑹将冲洗管插入试筒中，用冲洗液迅速冲洗附在试筒壁上的集料然后将冲洗管插到试筒底部，慢慢转动冲洗管，同时匀速缓慢提高冲洗管，使附着在集料表面的细粒杂质浮上来，直到溶液达到380mm刻度线为止。
⑺缓慢匀速向上拔出冲洗管，当液面位于380 mm刻度线时，切断冲洗管的液流，使液面保持380 mm刻度线，然后将仪器“静置时间设置”按下20分按钮，在没有扰动的情况下静置20 min±15 S 。
（当时间到20分时仪器会自动发出“嘀嘀”声提醒试验员，若要关掉蜂鸣器，请关掉总电源）。
注意：1、为了不影响沉淀的过程，试验必须在无抖动的水平台上进行。
随时检查试验的冲洗管口，防止堵塞。
2、试验过程中，冲洗液的温度应保持20±2℃范围内。
3、由于试筒在太阳光下容易变成不透明，应尽量避免将试筒直接暴露在太阳光下，试筒用毕要清洗干净。
3、数据测量⑴静置20min后，用钢板尺在试筒外量测从试筒底部到絮凝物上液面的高度，即h1；（如有可能，同时测得从试筒底部到沉淀物上液面的高度，既 h2，），准确至1mm。
⑵将配重活塞套筒在试筒口放好，使配重活塞徐徐落入试筒，直至碰到沉淀物时，立即拧紧固定螺丝，将尺子插入套筒的开口处，使零点对准活塞的底面，从套筒处读取沉淀物高度，即h2，准确至1mm。
上述测量过程应在30秒内完成。
同时记录试筒内的温度，准确至1℃。
以上步骤进行二个试样的平行试验。
4、结果与计算⑴试样的砂当量值按下式计算:SE=(h2/h1)*100式中：SE为试样的砂当量，%；h1为试筒中絮凝物和沉淀物的总高度，mm；h2为试筒中用活塞测定的集料沉淀物的高度，mm。
武汉格莱莫检测设备有限公司www.027-********.com⑵试样的目测砂当量值则按下式计算：SEV=(h´2/h1)*100式中：SEV为试样的目测砂当量，%；h1为试筒中絮凝物和沉淀物的总高度，mm；h´2为试筒中用目测测定的集料沉淀物的高度，mm。
⑶一种集料应平行测定两次，集料的砂当量SE或SEV是二个试样平行测定的砂当量平均值，以活塞测量为准，并以整数表示。
5、注意事项⑴试验完毕后请及时关闭电源开关，拔掉电源插头。
⑵每次试验结束须将活塞擦洗干净。
⑶避免圆形试筒磕碰。
⑷试验结束后请将冲洗管的内外用清水冲洗，防止堵住冲洗头。
警告：仪器发生故障时请立即切断电源，请专业人员检修并排除故障后方可继续使用，防止发生意外！五﹑仪器成套及技术文件1、仪器成套技术支持：中国厂家网 2、技术文件⑴使用说明书 1份⑵产品合格证 1份⑶产品保修卡 1份最新资料请访问中国厂家网。
