液压技术教学中元件符号的记忆

常用液压图形符号1. 液压泵液压泵是液压系统的动力源，用于将液体压力能转换为机械能。

图形符号通常为一个带有箭头的圆形，箭头指向泵的出口。

2. 液压马达液压马达将液体压力能转换为旋转机械能，其图形符号与液压泵类似，但箭头指向泵的入口。

3. 液压缸液压缸是执行直线往复运动的装置，图形符号为一个矩形，两端带有圆形，表示活塞和活塞杆。

4. 控制阀控制阀用于调节液压系统中液体的流量、压力和方向。

常见的控制阀图形符号包括：电磁换向阀：一个带有矩形和圆形的符号，表示阀芯和线圈。

溢流阀：一个带有三角形和矩形相连的符号，表示阀芯和弹簧。

顺序阀：一个带有矩形和斜线的符号，表示阀芯和调压弹簧。

5. 压力表压力表用于测量液压系统中的压力值，图形符号为一个带有指针的圆形。

6. 油箱油箱是储存液压油的地方，图形符号为一个矩形，中间带有波浪线。

7. 过滤器过滤器用于清除液压油中的杂质，图形符号为一个带有斜线的矩形。

8. 软管和硬管软管和硬管用于连接液压系统中的各个元件，图形符号分别为波浪线和直线。

了解这些常用液压图形符号，有助于我们更好地阅读和理解液压系统图，为液压系统的设计、分析和维护提供便利。

在实际操作中，熟练掌握这些符号，将大大提高工作效率。

9. 检查阀检查阀用于监测液压系统中的压力或流量，确保系统正常运行。

其图形符号通常是一个带有小孔的矩形，表示阀芯和检查孔。

10. 蓄能器蓄能器用于储存能量，平衡系统压力，补偿泄漏等。

其图形符号为一个带有斜线和圆形的图案，斜线表示气体部分，圆形表示液体部分。

11. 流量控制阀流量控制阀用于调节液压系统中液体的流量，图形符号为一个带有矩形和调节旋钮的图案。

12. 单向阀单向阀允许液体在一个方向流动，而在另一个方向截止。

其图形符号为一个带有三角形和箭头的图案，箭头指向液体流动的方向。

13. 快速接头快速接头用于方便、迅速地连接和断开液压系统中的管道。

图形符号为一个带有圆形和十字线的图案。

完整版)液压图形符号大全液压泵和液压马达的图形符号表示了它们的类型、方向和排量。

单向定量液压泵和液压马达是单向旋转、单向流动和定排量的，而双向定量液压泵和液压马达是双向旋转、双向流动和定排量的。

单向和双向变量液压泵和液压马达可以变换排量。

液压泵和液压马达的图形符号对于液压系统的设计和维修非常重要。

单作用缸和双作用缸也有不同的图形符号表示。

单作用缸有单活塞杆缸和柱塞缸-伸缩缸-，而双作用缸有单活塞杆缸和双活塞杆缸。

可调和不可调的单向和双向缓冲缸也有不同的图形符号表示。

这些符号对于液压系统的安装和维修非常有用。

压力转换器、蓄能器、辅助气瓶、气罐和能量源都有不同的图形符号表示。

这些符号对于设计和维修液压系统非常有用。

机械控制件和控制方法也有不同的图形符号表示。

直线运动的杆和旋转运动的轴可以省略箭头，定位装置和锁定装置的符号也有不同的表示方法。

弹跳机构和不同的控制方法，如顶杆式、可变行程控制式、弹簧控制式、滚轮式和人力控制方法，也有不同的图形符号表示。

直接压力控制方法和先导压力控制方法都有不同的图形符号表示，用于表示加压或卸压控制、差动控制、内部压力控制和外部压力控制。

最后，电气控制方法也有不同的图形符号表示，用于表示不同类型的电磁铁和操作方式。

本文介绍了液压系统中常用的各种阀门和电气控制装置的图形符号及其说明。

反馈控制一般符号用于电反馈，包括由电位器、差动变压器等检测位置以及内部机械反馈，例如随动阀仿形控制回路等。

溢流阀一般符号包括直动型溢流阀、先导型溢流阀、先导型电磁溢流阀（常闭）、直动式比例溢流阀、先导比例溢流阀和卸荷溢流阀等。

减压阀一般符号包括直动型减压阀、先导型减压阀、溢流减压阀、先导型比例电磁式溢流减压阀、定比减压阀和定差减压阀等。

顺序阀一般符号包括直动型顺序阀和先导型顺序阀，以及单向顺序阀（平衡阀）等。

卸荷阀一般符号包括直动型卸荷阀和先导型电磁卸荷阀，其作用是在p1>p2时卸荷。

制动阀一般符号包括双溢流制动阀和溢流油桥制动阀等。

INTELLIGENCE 科 技 天 地78常用液压元件职能符号的对比分析记忆法河南省鹤壁市技工学校 马顺喜摘 要：本文从液压元件职能符号的组成规则（即起源）的角度谈起，通过对溢流阀、减压阀和顺序阀等三种常见液压元件的职能符号进行对比分析，归纳总结出一种液压元件职能符号的记忆方法——对比分析记忆法。

并由此推广到其它液压元件职能符号的记忆。

关键词：常用液压元件 职能符号 对比分析 记忆法在《机械基础》“液压传动”中，要表示液压系统的工作原理，就要用到各种各样的液压元件职能符号。

但是由于元件众多，教材因篇幅所限又未介绍职能符号的组成规则，故很难记忆。

尤其是溢流阀、减压阀、顺序阀等三种常用压力控制阀的职能符号，因其图形符号非常相似，所以极易混淆。

本人在长期的教学实践中总结出一种对比分析的记忆方法，对液压元件职能符号的记忆很有帮助，现作如下介绍：一、追根求源记符号液压元件的职能符号看起来很难记忆，但若仔细分析就会发现，所有液压元件的职能符号都是由若干基本符号按照一定的规则组合而成的。

我们只要了解了这些符号的组成规则和来源，符号的记忆问题就会迎刃而解。

在液压传动中，国标规定的基本符号含义及其含义如下表1。

只要理解了这些基本符号的含义，元件职能符号的记忆就不难了。

二、三种常用压力阀的对比分析1、压力阀的功能对比分析溢流阀：功能有二，一是溢流稳压，二是限压保护。

减压阀：起减压作用，用于降低系统某一分支油路的压力，使同一系统有两个或多个不同的压力，以满足不同执行机构的需要。

顺序阀：利用系统中的压力变化来控制油路的通、断（即当压力达到调定值时，进出油口相通，否则关闭），从而使执行元件按一定的顺序动作。

2、压力阀的阀体与弹簧以上三种压力阀，从结构上看均存在阀体与调节弹簧，故其符号组成中均应有下列基本符号（如图1 阀体与弹簧）：3、压力阀的进出油口连接及压力情况对比分析（1）溢流阀：安装在液压泵出口处。

进口接系统，进口压力为系统压力；出口接油箱，压力为零（不计损失）。

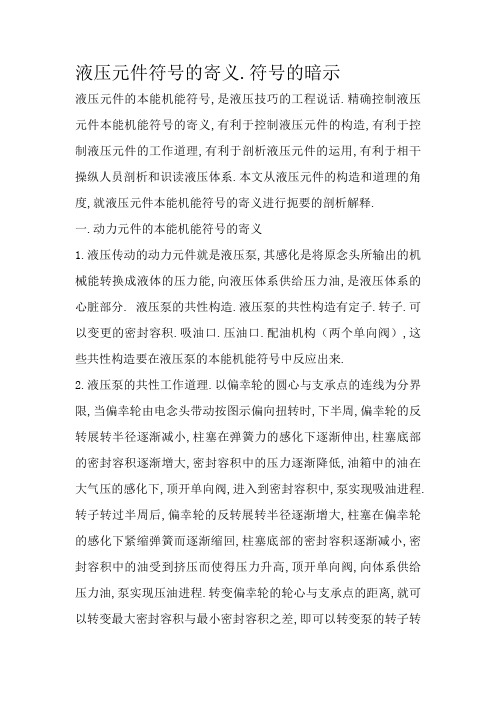

液压元件符号的寄义.符号的暗示液压元件的本能机能符号,是液压技巧的工程说话.精确控制液压元件本能机能符号的寄义,有利于控制液压元件的构造,有利于控制液压元件的工作道理,有利于剖析液压元件的运用,有利于相干操纵人员剖析和识读液压体系.本文从液压元件的构造和道理的角度,就液压元件本能机能符号的寄义进行扼要的剖析解释.一.动力元件的本能机能符号的寄义1.液压传动的动力元件就是液压泵,其感化是将原念头所输出的机械能转换成液体的压力能,向液压体系供给压力油,是液压体系的心脏部分. 液压泵的共性构造.液压泵的共性构造有定子.转子.可以变更的密封容积.吸油口.压油口.配油机构（两个单向阀）,这些共性构造要在液压泵的本能机能符号中反应出来.2.液压泵的共性工作道理.以偏幸轮的圆心与支承点的连线为分界限,当偏幸轮由电念头带动按图示偏向扭转时,下半周,偏幸轮的反转展转半径逐渐减小,柱塞在弹簧力的感化下逐渐伸出,柱塞底部的密封容积逐渐增大,密封容积中的压力逐渐降低,油箱中的油在大气压的感化下,顶开单向阀,进入到密封容积中,泵实现吸油进程.转子转过半周后,偏幸轮的反转展转半径逐渐增大,柱塞在偏幸轮的感化下紧缩弹簧而逐渐缩回,柱塞底部的密封容积逐渐减小,密封容积中的油受到挤压而使得压力升高,顶开单向阀,向体系供给压力油,泵实现压油进程.转变偏幸轮的轮心与支承点的距离,就可以转变最大密封容积与最小密封容积之差,即可以转变泵的转子转一周,泵所排出的液体体积,也就是可以转变泵的流量.3.液压泵本能机能符号的寄义.其寄义为：整圆暗示泵的定子,同时暗示泵的密封容积;两根程度线暗示泵的转子,转向箭头暗示转子的转向;黑三角暗示液压油在泵内受挤压排出,同时黑三角指向的油口为压油口,黑三角指向的直线暗示压油管;另一根直线暗示吸油管,双向定量泵的吸油口和压油口可以依据转子的转向变更而变更.二.履行元件的本能机能符号的寄义液压传动的履行元件有液压缸和液压马达,感化是将液体的压力能转换成机械能,以驱动工作机构实现直线来去活动（由液压缸供给）或扭转活动（由液压马达供给）.1.液压缸本能机能符号的寄义活塞杆液压缸,其本能机能符号的寄义为：外长方形暗示缸体和端盖（闷盖和透盖）,同时暗示缸体固定.活塞（中央的竖线）和活塞杆（中央的横线）作直线来去活动,还暗示缸内容积是密封的,长方形外的两根短线暗示双感化缸的两根工作油管;活塞杆固定.缸体活动的单活塞杆液压缸;缸体固定.活塞和活塞杆活动的双活塞杆液压缸;单感化柱塞缸,其本能机能符号的寄义为：外长方形暗示缸体和端盖（闷盖和透盖）,同时暗示缸体固定.柱塞作直线活动,还暗示缸内容积是密封的,柱塞和缸体内壁没有直接接触,长方形外的一根短线暗示单感化缸的一根工作油管,内长方形暗示柱塞,同时暗示柱塞只能伸出,柱塞缸假如要实现来去活动,则必须将两个柱塞缸组合起来,摆动缸的本能机能符号,其寄义为：半圆暗示限制扭转角度的摆动缸的缸体和端盖,同时暗示摆动缸中的容积也是密封的,指向半圆里面的两个黑三角对应的两根短线暗示摆动缸的两个工作油管,解释摆动缸也是双感化缸,输入的是液压能,输出的是机械能,带双向箭头的两根程度线暗示摆动缸作来去摆动.2.液压马达本能机能符号的寄义 ?液压马达的本能机能符号单向定量马达; 双向定量马达; 为单向变量马达; 为双向变量马达.指向圆心的黑三角暗示输入的是液压能,由液压能驱动转子迁移转变,圆外的两根程度线暗示马达的转子,带箭头的转向线暗示转子的转向,同时暗示输出机械能.其它寄义与液压泵相似.三.控制调节元件的本能机能符号的寄义液压传动的控制元件有压力.偏向.流量控制阀,其感化是对体系中工作介质的压力.流量.偏向进行控制和调节,以包管履行元件达到所请求的输出力.活动速度和活动偏向.1.压力阀本能机能符号的寄义.液压体系中经常运用的压力阀有：溢流阀（直动式.先导式）.减压阀.次序阀.压力继电器等. （1）溢流阀本能机能符号的寄义.直动式溢流阀,其寄义为：方框暗示直动式溢流阀阀体,同时暗示阀体固定;阀体上衔接进油管和回油管,回油管直接和油箱相连;溢流阀本能机能符号中的箭头暗示阀芯,箭头偏向暗示油在阀体内的流淌偏向;箭头的地位与进.回油管不在一条直线上,同时与弹簧分离位于进.回油管的两侧,暗示在弹簧力感化下,溢流阀的进.回油管是不通的;虚线暗示控制油是从进油口引到与弹簧对称的另一侧,是引进口油压驱动阀芯紧缩弹簧移动,直到进.回油口接通,当阀芯移动到进.回油口接通时,因为弹簧力的消失,溢流阀的进口油压不克不及为零,不然,弹簧力又使得阀芯分开了进.回油管.溢流阀的本能机能符号 :暗示先导式溢流阀,与直动式溢流阀比拟,多出的带黑三角的小方框暗示先导阀;弹簧上的箭头暗示用先导阀调压;K口暗示长途控制口,可用于衔接其它的先导阀.（2）减压阀本能机能符号的寄义 ?减压阀的本能机能符号直动式减压阀,其寄义为：方框暗示直动式减压阀阀体,同时暗示阀体固定;阀体上衔接进油管和出油管;箭头暗示阀芯,箭头偏向暗示油在阀体内的流淌偏向;箭头的地位与进.出油管在一条直线上,暗示在弹簧力感化下,减压阀的进.出油管是相通的;虚线暗示控制油是从出油口引到与弹簧对称的另一侧,是引出口油压驱动阀芯紧缩弹簧移动,直到进.出油口割断,当出口压力等于进口压力时,减压阀掉去减压感化;因为减压阀的出口是工作油压,所以,泄露到弹簧腔中的油要单独引回油箱,图顶用虚线引到油箱来暗示.先导式减压阀,与直动式减压阀比拟,多出的带黑三角的小方框暗示先导阀;弹簧上的箭头暗示用先导阀调压;K口暗示长途控制口,可用于衔接其它的先导阀.（3）次序阀本能机能符号的寄义次序阀的本能机能符号次序阀的本能机能符号自控式次序阀,其寄义为：方框暗示自控式次序阀阀体,同时暗示阀体固定;阀体上衔接进油管和出油管;箭头暗示阀芯,箭头偏向暗示油在阀体内的流淌偏向;箭头的地位与进.出油管不在一条直线上,同时与弹簧分离位于进.出油管的两侧,暗示在弹簧力感化下,次序阀的进.出油管是不通的;虚线暗示控制油是从进油口引到与弹簧对称的另一侧,是引进口油压驱动阀芯紧缩弹簧移动,直到进.出油口接通;因为次序阀的出口是工作油压,所以,泄露到弹簧腔中的油要单独引回油箱.控式（外控式）次序阀,控制阀芯移动的油压既不是进口油压,也不是出口油压,而是单独引入的控制油压.控式（外控式）次序阀,只是出口直接接油箱,所以这种次序阀弹簧腔中的泄露油不须要单独引回油箱.（4）压力继电器本能机能符号的寄义压力继电器的本能机能符号其寄义为：方框暗示压力继电器的壳体,三个小圆圈构成微动开关的两对触点,测压油管与调压弹簧分离位于触点的两侧,弹簧力起控制造用时,将触点开关压向接近测压管的触点,当测压管中的油压起控制造用时,则会将触点开关压向接近弹簧的触点.2.流量阀本能机能符号的寄义流量阀的本能机能符号其寄义为：进.出油管为一根直线,暗示油在撙节阀内是直接流过的,进.出油管间没有箭头,暗示撙节阀可以正反向运用;双弧线与竖直的箭头暗示撙节口的开度可以调节.调速阀的本能机能符号,其寄义为：调速阀由定差减压阀与撙节阀串联构成,减压阀的出口接撙节阀的进口,减压阀的出口油压引入该阀芯的无弹簧腔,撙节阀的出口为调速阀的出口,撙节阀的出口油压引入减压阀芯的弹簧腔,双弧线与竖直的箭头暗示撙节口的开度可以调节,即调速阀的开度可以调节.调速阀的简化符号,方框暗示调速阀阀体,程度箭头暗示油在阀内的流淌偏向,双弧线与竖直的箭头暗示调速阀的开度可以调节.3.换向阀本能机能符号的寄义.这里以三位四通电磁换向阀的本能机能符号为例进行解释.三位四通电磁换向阀的本能机能符号（1）三位：指换向阀的阀芯相对于换向阀的阀体有三个稳固的工作地位.它们是：（1）双方电磁铁均不通电时,阀芯受两头弹簧力感化所处的工作地位,这个地位平日称为常态地位,又称为三位阀的中央地位.（2）电磁铁DT1通电,DT2不通电,此时,阀芯受左边电磁力的感化所处的工作地位,这个地位平日称为三位阀的左边地位.（3）电磁铁DT2通电,DT1不通电,此时,阀芯受右边电磁力的感化所处的工作地位,这个地位平日称为三位阀的右边地位.留意：三位电磁换向阀在任何时刻都不许可双方的电磁铁同时通电. 在本能机能符号上,三位阀用三个方框来暗示,同理,两位阀用两个方框来暗示,四位阀用四个方框来暗示,以此类推.（2）四通：指换向阀阀体上衔接有四根主油管.它们是：与泵相衔接的进油管P,与双感化缸相衔接的工作油管A.B,与油箱相衔接的回油管T. 在本能机能符号上,用箭头暗示油在阀体内的流淌偏向,用堵头暗示油在阀体内不流淌.堵头与方框只有一个交点,暗示一通,箭头与方框有两个交点,暗示两通,每一个方框中,箭头与堵头和方框的交点数即为换向阀的通路数.如：在一个方框中有一个堵头和一个箭头,则为三通,暗示换向阀连三根主油管;在一个方框中有两个堵头或一个箭头,则为两通,暗示换向阀连两根主油管,以此类推.（3）电磁控制：指控制换向阀阀芯移动的力为电磁力.在本能机能符号上,电磁铁DT1通电时,油液在阀内的流淌状态画在左位,电磁铁DT2通电时,油液在阀内的流淌状态画在右位,两个电磁铁均不通电时油液在阀内的流淌状态画在中位.控制换向阀阀芯移动的外力除了电磁力以外,还有手动力.液压力.灵活力等,在本能机能符号上都有划定的画法.四.帮助元件的本能机能符号的寄义液压传动的帮助元件有管道.管接头.油箱或贮气罐.过滤器等,其感化是供给须要的前提使液压体系得以正常工作,是液压体系不成缺乏的构成部分.每一个帮助元件都有本身的本能机能符号,都有其肯定的寄义,限于篇幅,就不再一一列举. 假如您还有其他的问题可以接洽我们的技巧工作人员为您一一解释.。

液压元件符号及其基本知识详解液压元件符号及其基本知识详解1. 引言液压元件在工程领域中起着至关重要的作用。

液压系统可以通过流体力传递来控制机械运动，液压元件则是构成液压系统的核心部分。

对于任何想要深入了解液压技术的人来说，理解液压元件符号的意义以及它们的基本知识是至关重要的。

本文将全面评估液压元件符号，并按照从简到繁、由浅入深的方式来详细讨论液压元件的基本知识。

2. 液压元件符号的重要性液压元件符号是一种特殊的图形表示方法，用于标识液压元件的种类、功能和结构。

它的设计可以精确地描述一个液压元件的重要参数，如流量、压力、温度等。

具备正确理解和使用液压元件符号的能力可以帮助工程师准确选择和设计液压元件，确保液压系统的性能和安全。

3. 基本的液压元件符号在液压技术中，常见的液压元件主要包括液压泵、阀门、执行器和控制元件等。

下面将介绍一些常见液压元件的符号和功能：3.1 液压泵（P）液压泵是液压系统中的动力源，它能够产生高压流体。

液压泵的符号通常由一个大写字母P表示。

液压泵的功能是将机械能转化为液压能，实现流体的压力增加。

3.2 阀门（V）阀门是液压系统中流体控制的关键元件。

不同的阀门可以实现不同的控制功能，如流量控制、压力控制和方向控制等。

液压阀门的符号通常由一个大写字母V表示。

3.3 执行器（C）执行器是液压系统中用于实现机械运动的装置。

液压缸是常见的执行器类型，它能够将液压能转化为机械能，实现线性或旋转运动。

液压执行器的符号通常由一个大写字母C表示。

3.4 控制元件（K）控制元件是用于控制液压系统的工作方式和参数的元件。

常见的控制元件包括压力控制阀、流量控制阀和方向控制阀等。

液压控制元件的符号通常由一个大写字母K表示。

4. 液压元件符号的进阶知识除了基本的液压元件符号外，液压技术还涉及到一些进阶的符号和知识，如插装元件和逻辑元件等。

4.1 插装元件插装元件是指能够直接插入液压管路中的元件，通常用于实现局部控制和紧凑设计。

常用液压图形符号（1）液压泵、液压马达和液压缸名称符号说明名称符号说明液压泵液压泵一般符号双作用缸不可调单向缓冲缸详细符号单向定量液压泵单向旋转、单向流动、定排量简化符号双向定量液压泵双向旋转，双向流动，定排量可调单向缓冲缸详细符号单向变量液压泵单向旋转，单向流动，变排量简化符号双向变量液压泵双向旋转，双向流动，变排量不可调双向缓冲缸详细符号液压马达液压马达一般符号简化符号单向定量液压马达单向流动，单向旋转可调双向缓冲缸详细符号双向定量液压马达双向流动，双向旋转，定排量简化符号单向变量液压马达单向流动，单向旋转，变排量伸缩缸双向变量液压马达双向流动，双向旋转，变排量压力转换器气-液转换器单程作用摆动马达双向摆动，定角度连续作用泵-马达定量液压泵-马达单向流动，单向旋转，定排量增压器单程作用变量液压泵-马达双向流动，双向旋转，变排量，外部泄油连续作用液压整体式传动装置单向旋转，变排量泵，定排量马达蓄能器蓄能器一般符号单作用缸单活塞杆缸详细符号气体隔离式简化符号重锤式单活塞杆缸（带弹簧复位）详细符号弹簧式简化符号辅助气瓶柱塞缸气罐伸缩缸能量源液压源一般符号双作用缸单活塞杆缸详细符号气压源一般符号简化符号电动机双活塞杆缸详细符号原动机电动机除外简化符号（2）机械控制装置和控制方法名称符号说明名称符号说明机械控制件直线运动的杆箭头可省略先导压力控制方法液压先导加压控制内部压力控制旋转运动的轴箭头可省略液压先导加压控制外部压力控制定位装置液压二级先导加压控制内部压力控制，内部泄油锁定装置*为开锁的控制方法气-液先导加压控制气压外部控制，液压内部控制，外部泄油弹跳机构电-液先导加压控制液压外部控制，内部泄油机械控制方法顶杆式液压先导卸压控制内部压力控制，内部泄油可变行程控制式外部压力控制（带遥控泄放口）弹簧控制式电-液先导控制电磁铁控制、外部压力控制，外部泄油滚轮式两个方向操作先导型压力控制阀带压力调节弹簧，外部泄油，带遥控泄放口单向滚轮式仅在一个方向上操作，箭头可省略先导型比例电磁式压力控制阀先导级由比例电磁铁控制，内部泄油人力控制方法人力控制一般符号电气控制方法单作用电磁铁电气引线可省略，斜线也可向右下方按钮式双作用电磁铁拉钮式单作用可调电磁操作（比例电磁铁，力马达等）按-拉式双作用可调电磁操作（力矩马达等）手柄式旋转运动电气控制装置单向踏板式反馈控制方法反馈控制一般符号双向踏板式电反馈由电位器、差动变压器等检测位置直接压力控制方法加压或卸压控制内部机械反馈如随动阀仿形控制回路等差动控制内部压力控制控制通路夺元件内部外部压力控制控制通路在元件外部（3）压力控制阀名称符号说明名称符号说明溢流阀溢流阀一般符号或直动型溢流阀减压阀先导型比例电磁式溢流减压阀先导型溢流阀定比减压阀减压比1/3先导型电磁溢流阀（常闭）定差减压阀直动式比例溢流阀顺序阀顺序阀一般符号或睦动型顺序阀先导比例溢流阀先导型顺序阀卸荷溢流阀p2＞p1时卸荷单向顺序阀（平衡阀）双向溢流阀直动式，外部泄油卸荷阀卸荷阀一般符号或直动型卸荷阀减压阀减压阀一般符号或直动型减压阀先导型电磁卸荷阀p1＞p2先导型减压阀制动阀双溢流制动阀溢流减压阀溢流油桥制动阀（4）方向控制阀名称符号说明名称符号说明单向阀单向阀详细符号换向阀二位五通液动阀简化符号（弹簧可省略）二位四通机动阀液压单向阀液控单向阀详细符号（控制压力关闭阀）三位四通电磁阀简化符号三位四通电液阀简化符号（内控外泄）详细符号（控制压力打开阀）三位六通手动阀简化符号（弹簧可省略）三位五通电磁阀双液控单向阀三位四通电液阀外控内泄（带手动应急控制装置）梭阀或门型详细符号三位四通比例阀节流型，中位正遮盖简化符号三位四通比例阀中位负遮盖换向阀二位二通电磁阀常断二位四通比例阀常通四通伺服二位三通电磁阀四通电液伺服阀二级二位三通电磁球阀带电反馈三级二位四通电磁阀（5）流量控制阀名称符号说明名称符号说明节流阀可调节流阀详细符号调速阀调速阀简化符号简化符号旁通型调速阀简化符号不可调节流阀一般符号温度补偿型调速阀简化符号单向节流阀单向调速阀简化符号双单向节流阀同步阀分流阀截止阀单向分流阀滚轮控制节流阀（减速阀）集流阀调速阀调速阀详细符号分流集流阀（6）油箱名称符号说明名称符号说明通大气式管端在液面上油箱管端在油箱底部管端在液面下带空气过滤器局部泄油或回油加压油箱或密闭油箱三条油路（7）流体调节器名称符号说明名称符号说明过滤器过滤器一般符号空气过滤器带污染指示器的过滤器温度调节器磁性过滤器冷却器冷却器一般符号带旁通阀的过滤器带冷却剂管路的冷却器双筒过滤器p1：进油p2：回油加热器一般符号（8）检测器、指示器名称符号说明名称符号说明压力检测器压力指示器流量检测器检流计（液流指示器）压力表（计）流量计电接点压力表（压力显控器）累计流量计压差控制表温度计液位计转速仪转矩仪（9）其它辅助元器件名称符号说明名称符号说明压力继电器（压力开关）详细符号压差开关一般符号传感器传感器一般符号行程开关详细符号压力传感器一般符号温度传感器联轴器联轴器一般符号放大器弹性联轴器（10）管路、管路接口和接头名称符号说明名称符号说明管路管路压力管路回油管路管路交叉管路两管路交叉不连接连接管路两管路相交连接柔性管路控制管路可表示泄油管路单向放气装置（测压接头）快换接头不带单向阀的快换接头旋转接头单通路旋转接头带单向阀的快换接头三通路旋转接头（1）液压泵、液压马达和液压缸名称符号说明名称符号说明液压泵液压泵一般符号双作用缸不可调单向缓冲缸详细符号单向定量液压泵单向旋转、单向流动、定排量简化符号双向定量液压泵双向旋转，双向流动，定排量可调单向缓冲缸详细符号单向变量液压泵单向旋转，单向流动，变排量简化符号双向变量液压泵双向旋转，双向流动，变排量不可调双向缓冲缸详细符号液压马达液压马达一般符号简化符号单向定量液压马达单向流动，单向旋转可调双向缓冲缸详细符号双向定量液压马达双向流动，双向旋转，定排量简化符号单向变量液压马达单向流动，单向旋转，变排量伸缩缸双向变量液压马达双向流动，双向旋转，变排量压力转换器气-液转换器单程作用摆动马达双向摆动，定角度连续作用泵-马达定量液压泵-马达单向流动，单向旋转，定排量增压器单程作用变量液压泵-马达双向流动，双向旋转，变排量，外部泄油连续作用液压整体式传动装置单向旋转，变排量泵，定排量马达蓄能器蓄能器一般符号单作用缸单活塞杆缸详细符号气体隔离式简化符号重锤式单活塞杆缸（带弹簧复位）详细符号弹簧式简化符号辅助气瓶柱塞缸气罐伸缩缸能量源液压源一般符号双作用缸单活塞杆缸详细符号气压源一般符号简化符号电动机双活塞杆缸详细符号原动机电动机除外简化符号（2）机械控制装置和控制方法名称符号说明名称符号说明机械控制件直线运动的杆箭头可省略先导压力控制方法液压先导加压控制内部压力控制旋转运动的轴箭头可省略液压先导加压控制外部压力控制定位装置液压二级先导加压控制内部压力控制，内部泄油锁定装置*为开锁的控制方法气-液先导加压控制气压外部控制，液压内部控制，外部泄油弹跳机构电-液先导加压控制液压外部控制，内部泄油机械控制顶杆式液压先导内部压力控制，内方法卸压控制部泄油可变行程控制式外部压力控制（带遥控泄放口）弹簧控制式电-液先导控制电磁铁控制、外部压力控制，外部泄油滚轮式两个方向操作先导型压力控制阀带压力调节弹簧，外部泄油，带遥控泄放口单向滚轮式仅在一个方向上操作，箭头可省略先导型比例电磁式压力控制阀先导级由比例电磁铁控制，内部泄油人力控制方法人力控制一般符号电气控制方法单作用电磁铁电气引线可省略，斜线也可向右下方按钮式双作用电磁铁拉钮式单作用可调电磁操作（比例电磁铁，力马达等）按-拉式双作用可调电磁操作（力矩马达等）手柄式旋转运动电气控制装置单向踏板式反馈控制方法反馈控制一般符号双向踏板式电反馈由电位器、差动变压器等检测位置直接压力控制方法加压或卸压控制内部机械反馈如随动阀仿形控制回路等差动控制内部压力控制控制通路夺元件内部外部压力控制控制通路在元件外部（3）压力控制阀名称符号说明名称符号说明溢流阀溢流阀一般符号或直动型溢流阀减压阀先导型比例电磁式溢流减压阀先导型溢流阀定比减压阀减压比1/3先导型电磁溢流阀（常闭）定差减压阀直动式比例溢流阀顺序阀顺序阀一般符号或睦动型顺序阀先导比例溢流阀先导型顺序阀卸荷溢流阀p2＞p1时卸荷单向顺序阀（平衡阀）双向溢流阀直动式，外部泄油卸荷阀卸荷阀一般符号或直动型卸荷阀减压阀减压阀一般符号或直动型减压阀先导型电磁卸荷阀p1＞p2先导型减压阀制动阀双溢流制动阀溢流减压阀溢流油桥制动阀（4）方向控制阀名称符号说明名称符号说明单向阀单向阀详细符号换向阀二位五通液动阀简化符号（弹簧可省略）二位四通机动阀液压单向阀液控单向阀详细符号（控制压力关闭阀）三位四通电磁阀简化符号三位四通电液阀简化符号（内控外泄）详细符号（控制压力打开阀）三位六通手动阀简化符号（弹簧可省略）三位五通电磁阀双液控单向阀三位四通电液阀外控内泄（带手动应急控制装置）梭阀或门型详细符号三位四通比例阀节流型，中位正遮盖简化符号三位四通比例阀中位负遮盖换向阀二位二通电磁阀常断二位四通比例阀常通四通伺服二位三通电磁阀四通电液伺服阀二级二位三通电磁球阀带电反馈三级二位四通电磁阀（5）流量控制阀名称符号说明名称符号说明节流阀可调节流阀详细符号调速阀调速阀简化符号简化符号旁通型调速阀简化符号不可调节流阀一般符号温度补偿型调速阀简化符号单向节流阀单向调速阀简化符号双单向节流阀同步阀分流阀截止阀单向分流阀滚轮控制节流阀（减速阀）集流阀调速阀调速阀详细符号分流集流阀（6）油箱名称符号说明名称符号说明通大气式管端在液面上油箱管端在油箱底部管端在液面下带空气过滤器局部泄油或回油加压油箱或密闭油箱三条油路（7）流体调节器名称符号说明名称符号说明过滤器过滤器一般符号空气过滤器带污染指示器的过滤器温度调节器磁性过滤器冷却器冷却器一般符号带旁通阀的过滤器带冷却剂管路的冷却器双筒过滤器p1：进油p2：回油加热器一般符号（8）检测器、指示器名称符号说明名称符号说明压力检测器压力指示器流量检测器检流计（液流指示器）压力表（计）流量计电接点压力表（压力显控器）累计流量计压差控制表温度计液位计转速仪转矩仪（9）其它辅助元器件名称符号说明名称符号说明压力继电器（压力开关）详细符号压差开关一般符号传感器传感器一般符号行程开关详细符号压力传感器一般符号温度传感器联轴器联轴器一般符号放大器弹性联轴器（10）管路、管路接口和接头名称符号说明名称符号说明管路管路压力管路回油管路管路交叉管路两管路交叉不连接连接管路两管路相交连接柔性管路控制管路可表示泄油管路单向放气装置（测压接头）快换接头不带单向阀的快换接头旋转接头单通路旋转接头带单向阀的快换接头三通路旋转接头读书的好处1、行万里路，读万卷书。

ＯＣＣＵＰＡＴＩＯＮ1132012 09交流E XPERIENCE浅谈液压元件职能符号的理解与教学贺继莹　刘　佳掌握了液压元件的职能符号，便于分析和识读液压系统回路、分析液压元件的应用，更可以帮助初学者认识液压元件。

一、根据结构引出职能符号1.液压泵液压泵的职能符号，圆形代表泵体的转子，黑三角形代表油液的流动方向，三角形相连的直线为压油管路，另一条直线表示吸油管路。

单向变量泵职能符号是一个三角形，有一个倾斜的箭头。

通过液压泵的职能符号，可以引出多数职能符号的共同之处：当一个职能符号中，有一个贯穿的倾斜箭头，或是在弹簧上有一个斜箭头，代表的含义为“可调节，可改变”；没有倾斜箭头，即是“不能调节，不能改变”。

2.液压马达液压马达的职能符号与液压泵相似，但圆中并不是黑三角，而是指向圆心的扇形，含义为液压油的压力能输入到马达中。

圆外两条平行短直线，表示液压泵的转子，即输入到液压马达中的是液体的压力能，输出的是整周旋转的机械能。

其余都与液压泵类似。

3.液压缸液压缸的职能符号中，大长方形代表缸体和缸盖。

单杆活塞缸职能符号，中间竖直线代表活塞，与活塞垂直向右的直线代表活塞杆，长方形左右两侧的短直线代表管路，即无杆腔连接一个管路，有杆腔连接一个管路。

4.单向阀单向阀中两条相交倾斜短直线代表阀体内表面，圆形代表阀芯，弹簧在圆形另外一侧省略未画。

阀体内表面一侧和未画弹簧一侧，各有一条直线，分别代表进油口和出油口。

液控单向阀在普通单向阀的基础上，多了一个正方形代表阀体，进油口一侧与进油管路平行，画一条与正方形相连的虚线代表控油管路。

5.调速阀调速阀由定差减压阀与节流阀串联，所以在普通节流阀的基础上加上减压阀的长方体阀体和代表常开的流动方向箭头。

二、根据原理记忆符号1.节流阀节流阀的职能符号，长直线代表正常管道，两条向内弯曲的圆弧，好比是被勒紧了一样，使通流的面积改变了，从而改变了流速。

若有一个箭头贯穿了两个圆弧，就说明这个勒紧的地方大小是可以调节的，即流速可以 调节。
